(共19张PPT)
第4单元 制作智能垃圾桶
《信息科技》六年级上册
第13课 硬件搭建垃圾桶
——小型系统搭建

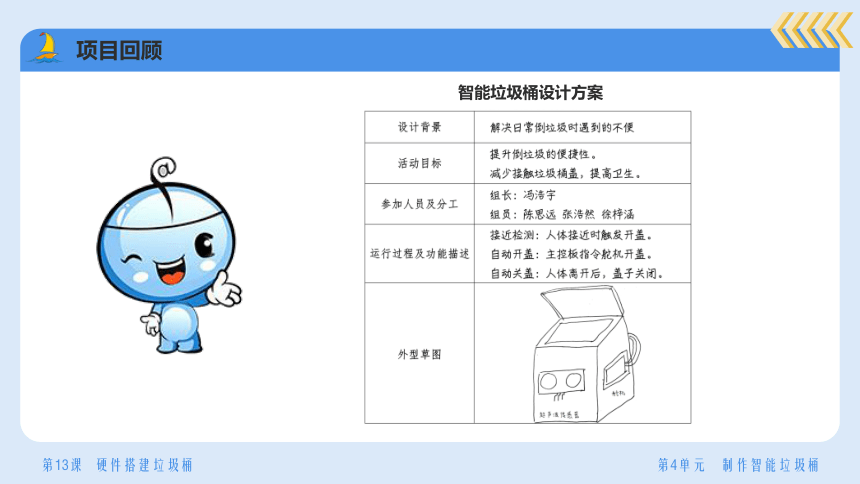

智能垃圾桶设计方案
项目回顾
项目情境

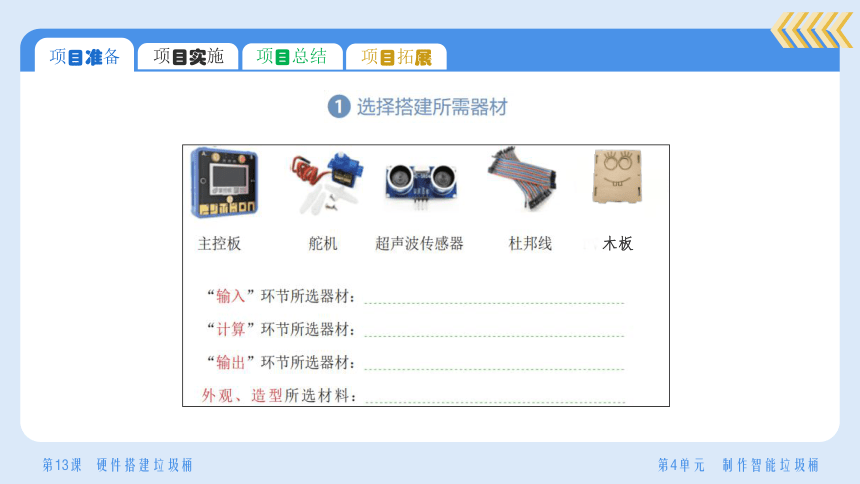

1.选择搭建器材。
1.展示介绍搭建作品。
1.畅想智能垃圾桶的发展前景。

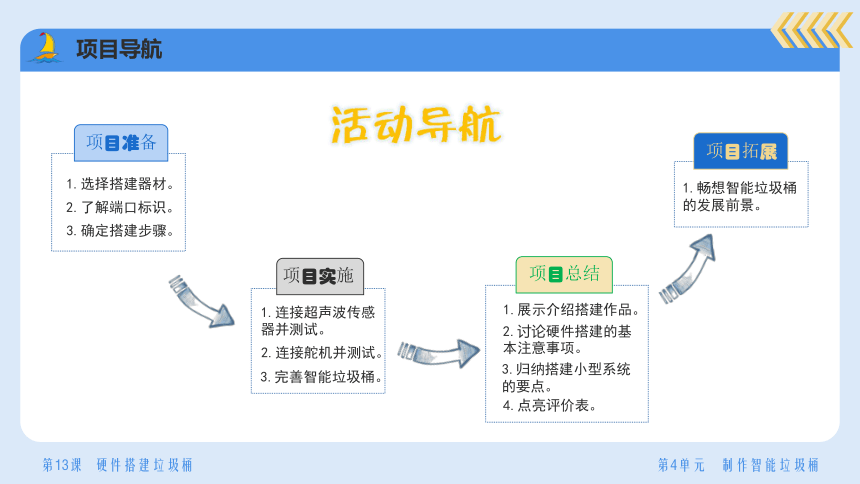

项目导航
项目准备
项目实施
项目总结
项目拓展
2.了解端口标识。
3.确定搭建步骤。
1.连接超声波传感器并测试。
2.连接舵机并测试。
3.完善智能垃圾桶。
2.讨论硬件搭建的基本注意事项。
4.点亮评价表。
3.归纳搭建小型系统的要点。
木板
项目准备
项目实施
项目总结
项目拓展

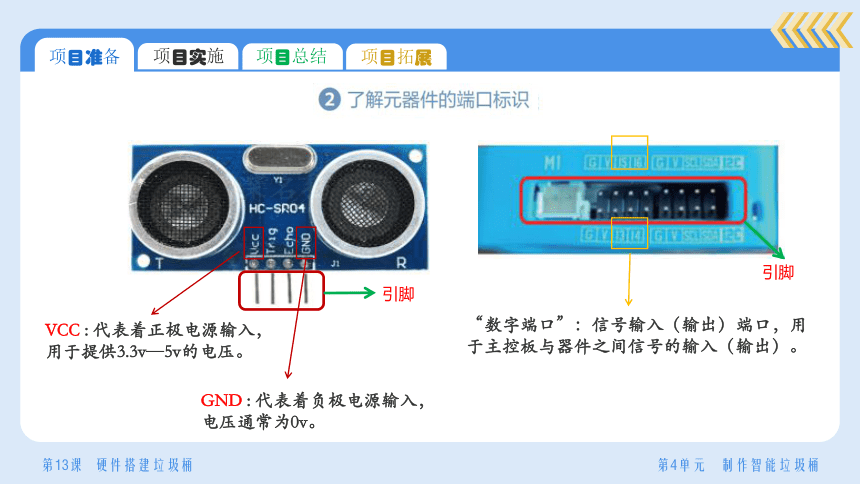

VCC : 代表着正极电源输入，用于提供3.3v—5v的电压。
GND : 代表着负极电源输入，电压通常为0v。
“数字端口”：信号输入（输出）端口，用于主控板与器件之间信号的输入（输出）。
引脚
引脚
项目准备
项目实施
项目总结
项目拓展

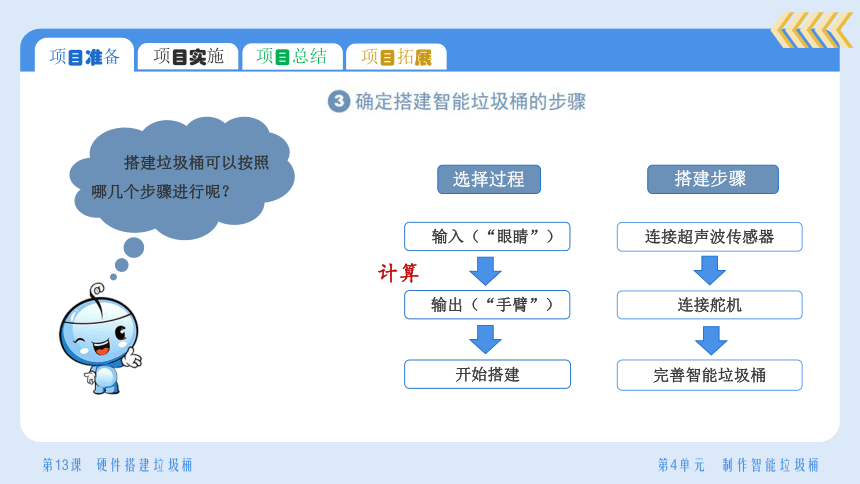

搭建垃圾桶可以按照哪几个步骤进行呢？
连接超声波传感器
连接舵机
完善智能垃圾桶
计算
选择过程
搭建步骤
输入（“眼睛”）
输出（“手臂”）
开始搭建
项目准备
项目实施
项目总结
项目拓展
开源硬件如何与主控板连接在一起呢？
亲自动手、体验搭建的乐趣！
项目准备
项目实施
项目总结
项目拓展
开源硬件如何与主控板连接在一起呢？
亲自动手、体验搭建的乐趣！
项目准备
项目实施
项目总结
项目拓展
将超声波传感器连接到主控板上，实现“检测来人”的功能。
接线的时候，一定要仔细对照接线图，主控板上的VCC端口要和传感器的VCC端口相连，GND端口要和GND端口相连，数字端口也要根据功能需要一一对应连接起来。这样，元器件之间才能顺畅地进行“沟通”。
接
线
方
法
项目准备
项目实施
项目总结
项目拓展
将数据线两端分别连接到电脑和主控板,刷入程序，用手在超声波传感器前方上下移动，观察屏幕数值是否不断变化，检测传感器的运行是否正常。
测试方法
项目准备
项目实施
项目总结
项目拓展
参考导学单中的实验活动2，将舵机连接到主控板上并进行测试：
（1）用杜邦线将舵机的引脚连接到主控板对应的引脚上。
（2）测试舵机，确定舵盘的安装位置，以便通过舵机转动实现垃圾桶的开、关。
交换两处程序，观察舵机0°和90°时不同的状态！
项目准备
项目实施
项目总结
项目拓展
参考导学单中的实验活动3，借助辅助材料组装完成垃圾桶身体的各部分木板！
项目准备
项目实施
项目总结
项目拓展
　　分组展示并介绍小组搭建的作品，其他小组可以提出改进意见和建议，各小组完善作品。
项目准备
项目实施
项目总结
项目拓展
硬件搭建的基本注意事项
项目准备
项目实施
项目总结
项目拓展
搭建小型系统的要点
检查元器件能否正常使用。
明确元器件引脚的标识。
接线时端口要一一对应。
端口的正负极要仔细辨认。
测试功能能否实现。
……
项目准备
项目实施
项目总结
项目拓展
项目准备
项目实施
项目总结
项目拓展
畅想未来
项目准备
项目实施
项目总结
项目拓展
敢于想象
　　勇于探索
一切皆有可能！
