点亮小灯泡
新知讲解

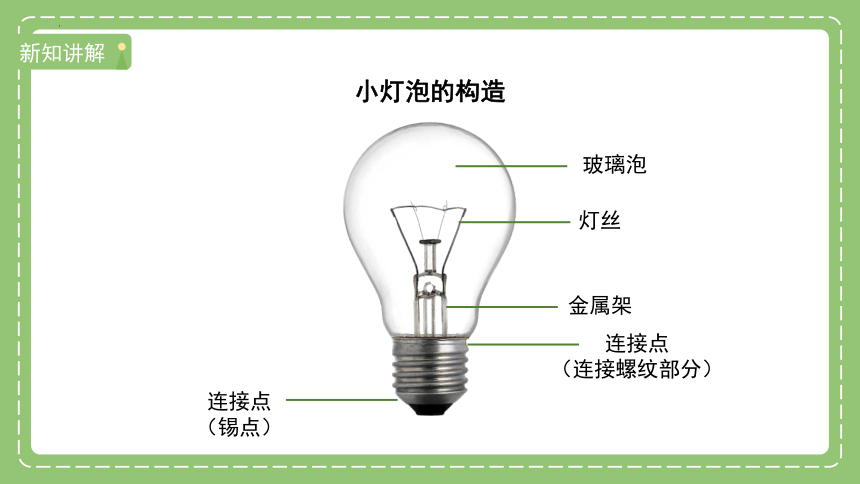

小灯泡的构造
玻璃泡
灯丝
金属架
连接点
（连接螺纹部分）
连接点
（锡点）
新知讲解

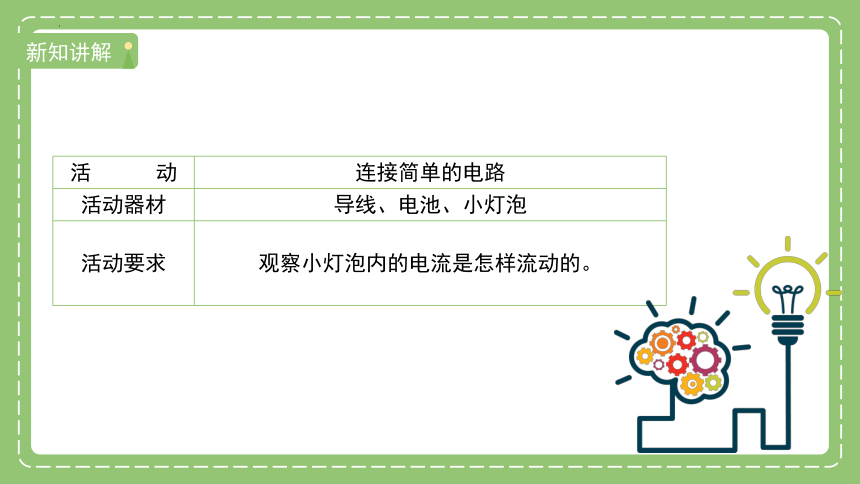

活 动 连接简单的电路
活动器材 导线、电池、小灯泡
活动要求 观察小灯泡内的电流是怎样流动的。
新知讲解

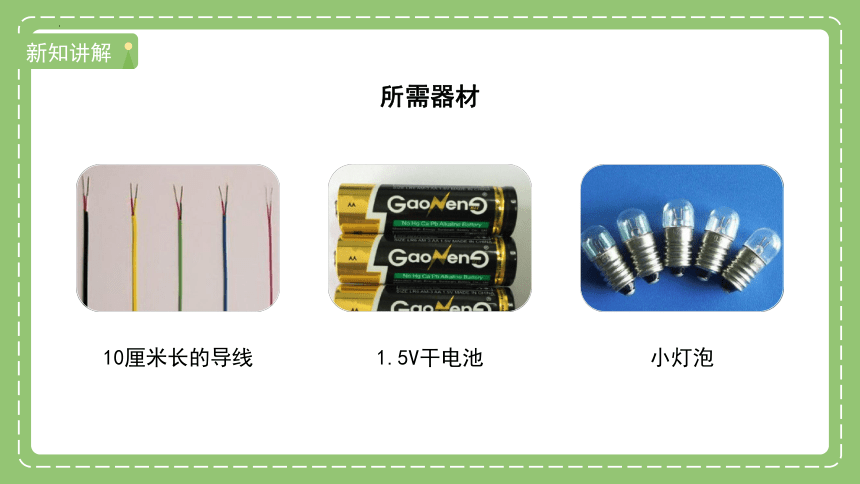

所需器材
10厘米长的导线
1.5V干电池
小灯泡
新知讲解

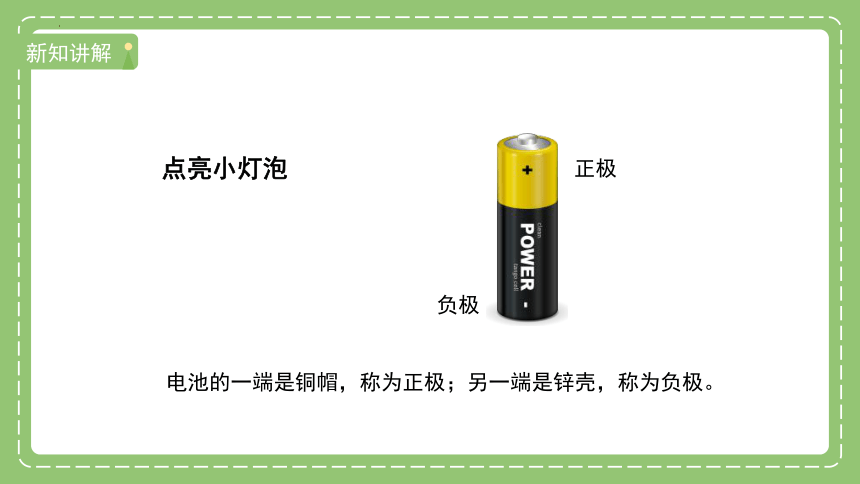

点亮小灯泡
电池的一端是铜帽，称为正极；另一端是锌壳，称为负极。
正极
负极
新知讲解

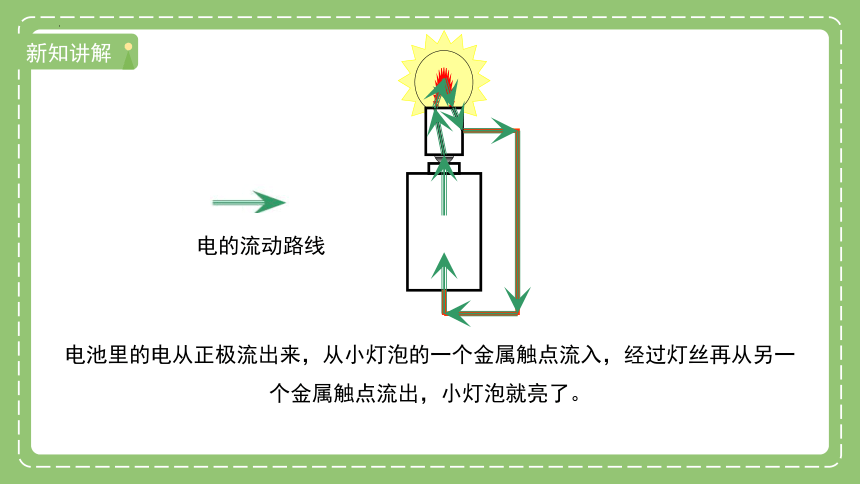

电的流动路线
电池里的电从正极流出来，从小灯泡的一个金属触点流入，经过灯丝再从另一个金属触点流出，小灯泡就亮了。
新知讲解

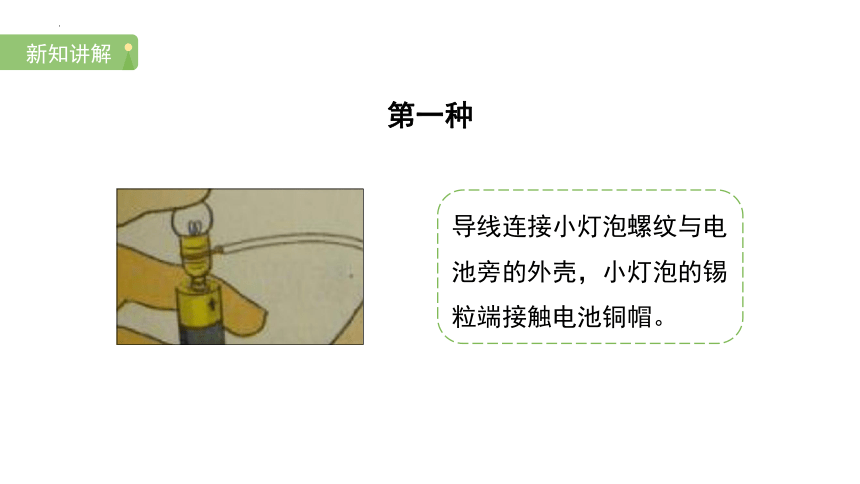

第一种
导线连接小灯泡螺纹与电池旁的外壳，小灯泡的锡粒端接触电池铜帽。
新知讲解
第二种
导线连接电池铜帽和底部的锌壳，小灯泡只有锡粒接触电池铜帽。
新知讲解
第三种
导线连接电池铜帽和小灯泡螺纹，小灯泡的锡粒与电池锌壳接触。
新知讲解
第四种
导线连接小灯泡的锡粒与电池底部的锌壳，电池铜帽与小灯泡螺纹接触。
新知讲解
这些小灯泡能发光吗？
(1)发光
(2)发光
(3)短路
(4)断路
新知讲解
断路：
电没有形成回路，断开了，这种现象叫断路。
新知讲解
不同点1：
短路是指正负极直接相连形成一个回路,有电流通过 。
断路是指正负极之间的线路断开,没有电流通过。
不同点2:
短路将致使系统烧毁,而断路只是造成系统的暂时无法使用。
断路与短路的相同点与不同点：
新知讲解
发电厂发出的、通过导线送到各家各户的电是220V交流电，我们不能直接用家里、学校里插座中的电做实验！
注意
新知讲解
对家中使用的电器做个调查
家中有哪些常用用电器？
有哪些电器用电池作电源的？
家中每个月用电量是多少？ 最高用电量是多少？
最低用电量是多少？
家庭节约用电的建议
课堂练习
1.灯泡的结构：_______、_____、 ________、________、________。
2._______________的时候，小灯泡才能发光。
3.电路有___情况：_______、________、________。
4.导线直接把电池的两端连起来的现象叫—________。
5.________很危险，烧毁电池，甚至会引起火灾。所以在电路实验过程中，避免出现短路现象。
玻璃泡
灯丝
金属架
连接点
连接点
电流通过灯丝
3
通路
断路
短路
短路
短路
拓展延伸
电的危害
如果在生产和生活中不注意安全用电，也会带来灾害。
