第四章神奇的透镜
第一节凸透镜与凹透镜
目录
01
03
04
02
新课导入与学习目标
课堂练习
新课讲解
课后小结
新课导入与学习目标
01

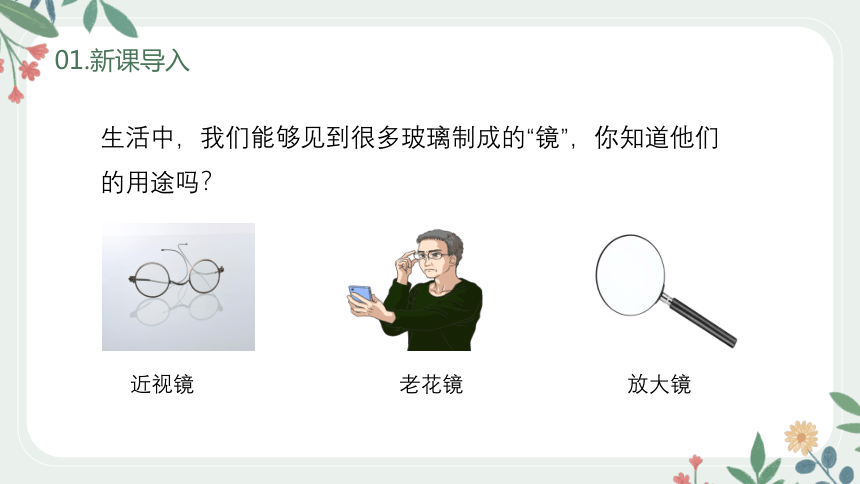

01.新课导入
生活中，我们能够见到很多玻璃制成的“镜”，你知道他们的用途吗？
近视镜
老花镜
放大镜
01.学习目标
1.能正确区分凸透镜和凹透镜。
2.能正确在图中标出凸透镜的主光轴、光心、焦点和焦距。
3.理解凸透镜对光起会聚作用、凹透镜对光起发散作用。
新课讲解
02
02.新课讲解

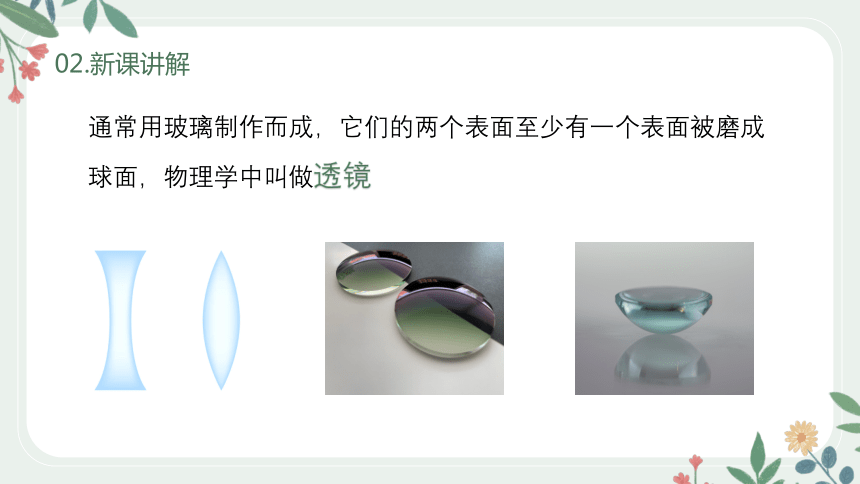

通常用玻璃制作而成，它们的两个表面至少有一个表面被磨成球面，物理学中叫做透镜
02.新课讲解

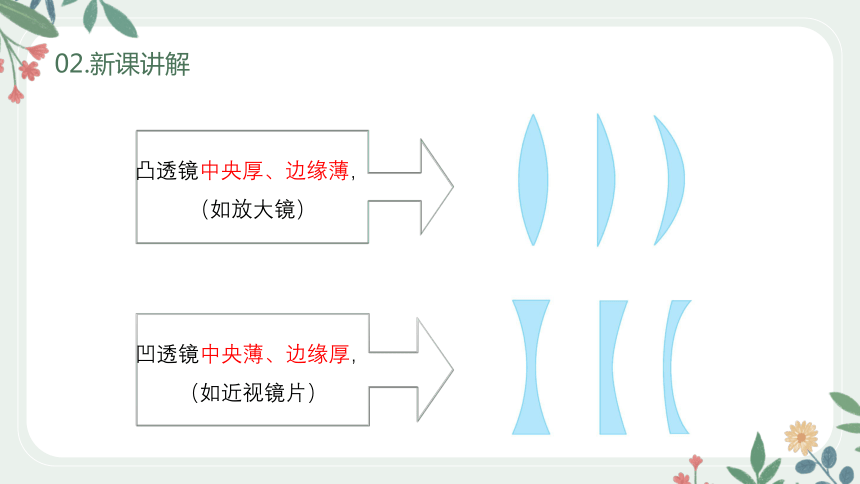

凸透镜中央厚、边缘薄，
（如放大镜）
凹透镜中央薄、边缘厚，
（如近视镜片）
02.新课讲解

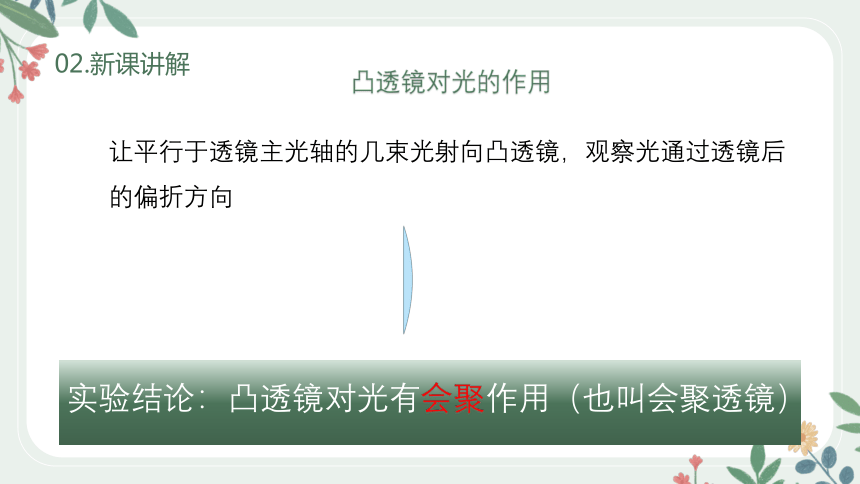

凸透镜对光的作用
让平行于透镜主光轴的几束光射向凸透镜，观察光通过透镜后的偏折方向
实验结论：凸透镜对光有会聚作用（也叫会聚透镜）
02.新课讲解
光心：主光轴上有一个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心。
主光轴：透镜上通过两个球心的直线叫做主光轴（光轴）
焦点：凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点。用F 表示
焦距：焦点到凸透镜光心的距离叫做焦距。用f 表示
焦点 F
光心
主光轴
f
焦距
02.新课讲解
凸透镜两侧各有一个焦点F1、 F2 ，这两个焦点关于光心对称，两侧的两个焦距 f 相等
透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越短，对光的会聚作用越强。
02.新课讲解
凹透镜对光的作用
让平行于透镜主光轴的几束光射向凹透镜，观察光通过透镜后的偏折方向
实验结论：凹透镜对光有发散作用（也叫发散透镜）
02.新课讲解
凹透镜也有光心、主光轴，透过光心的光其传播方向也不变
焦点：平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线交于主光轴上一点，它不是实际光线的会聚点，叫虚焦点F
焦距：凹透镜的焦点到光心的距离叫焦距，用f 表示
02.新课讲解
凹透镜有两个虚焦点，关于光心对称
凹透镜焦距 f 的大小表示其光发散能力的强弱， f 越小，对光的发散能力越强
02.新课讲解
透镜的三条特殊光线
透镜
凸 透 镜
凹透镜
经凸透镜折射后过焦点
跟主光轴平行的光线
通过凸透镜焦点的光线或正对着凹透镜焦点的入射光线
通过光心的光线
经凸透镜折射后平行于主光轴
经凸透镜后传播方向不变
经凹透镜折射后，折射光线的反向延长线过镜前焦点
经凹透镜折射后平行主光轴射出
经凹透镜后传播方向不变
课堂练习
03
03.课堂练习
1.如图所示，虚线框内有一透镜，让一束平行光平行于该透镜的主光轴射向该透镜，在墙壁上得到了一个较大的光斑，关于虚线框内的透镜，下列说法正确的是( )
A.一定是凹透镜，它对光有发散作用
B.一定是凸透镜，它对光有会聚作用
C.可能是凹透镜，它对光有会聚作用
D.可能是凸透镜，它对光有会聚作用
D
03.课堂练习
【解析】让一束平行光平行于该透镜的主光轴射向透镜，在墙壁上得到了一个较大的光斑，说明该透镜对光可能有发散作用，则虚线框内的透镜可能是凹透镜；如果透镜到墙壁的距离较远，虚线框内的透镜也可能是凸透镜，平行光射向凸透镜发生折射，折射光线会聚后继续传播也能在墙壁上得到一个较大的光斑，如图所示，
综上所述，虚线框内的透镜，可能是凹透镜，对光有发散作用；也可能是凸透镜，对光有会聚作用，故A、B、C错误，D正确.
03.课堂练习
2.如图所示，盖有塑料薄膜的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，下列说法正确的是( )
A.起凸透镜作用的应是塑料薄膜
B.水和塑料薄膜共同起凹透镜作用
C.透镜都是固体，液体不能起凸透镜作用
D.薄膜上的积水形成凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
【解析】薄膜上的积水中间厚，边缘薄，恰好形成了一个大的凸透镜，此时太阳光通过这个凸透镜发生折射，干草若在凸透镜的焦点处，很容易燃烧，故选D
D
03.课堂练习
3.如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l ，若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距( )
A.一定小于 B.一定等于
C.一定大于 D.可能小于，也可能大于
A
【解析】由于光斑到凸透镜的距离为l 时，纸上呈现一个并非最小的光斑，
所以凸透镜的焦距一定不等于l ；凸透镜远离纸的过程中光斑一直变大，
说明凸透镜的焦点在光斑和凸透镜之间，因此焦距一定小于l .故A正确.
课后小结
04
04.课后小结
