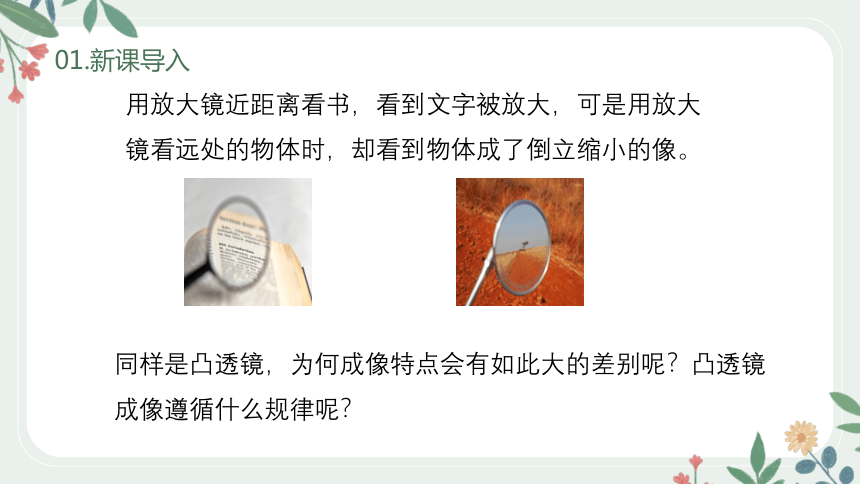

用放大镜近距离看书，看到文字被放大，可是用放大镜看远处的物体时，却看到物体成了倒立缩小的像。
同样是凸透镜，为何成像特点会有如此大的差别呢？凸透镜成像遵循什么规律呢？
01.学习目标
1.完成“探究：凸透镜成像规律”实验
2.理解凸透镜成像的规律
3.用凸透镜成像规律解释生活中的有关现象
新课讲解
02
02.新课讲解
实验：探究凸透镜成像的规律
实验器材
实验装置
凸透镜、蜡烛、光屏、火柴、光具座
物体到光心的距离简称为物距（u），像到光心的距离简称为像距（v）
02.新课讲解
实验：探究凸透镜成像的规律

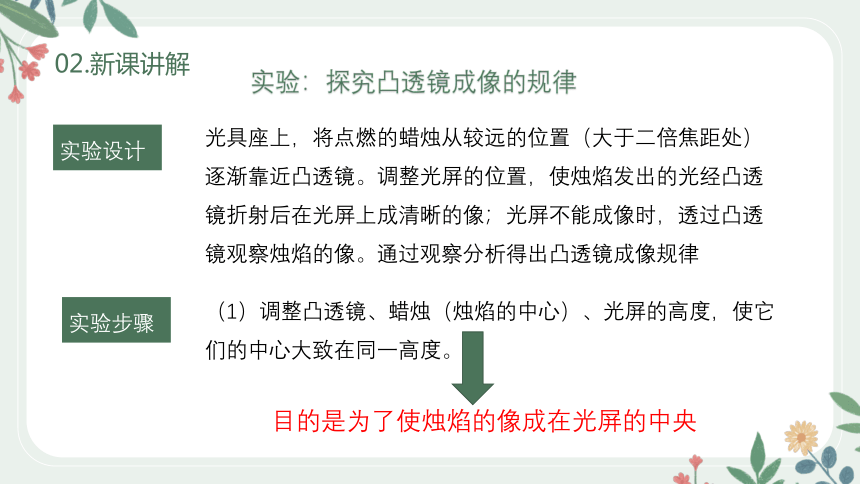

实验设计
光具座上，将点燃的蜡烛从较远的位置（大于二倍焦距处）逐渐靠近凸透镜。调整光屏的位置，使烛焰发出的光经凸透镜折射后在光屏上成清晰的像；光屏不能成像时，透过凸透镜观察烛焰的像。通过观察分析得出凸透镜成像规律
实验步骤
（1）调整凸透镜、蜡烛（烛焰的中心）、光屏的高度，使它们的中心大致在同一高度。
目的是为了使烛焰的像成在光屏的中央
02.新课讲解
实验：探究凸透镜成像的规律
实验步骤

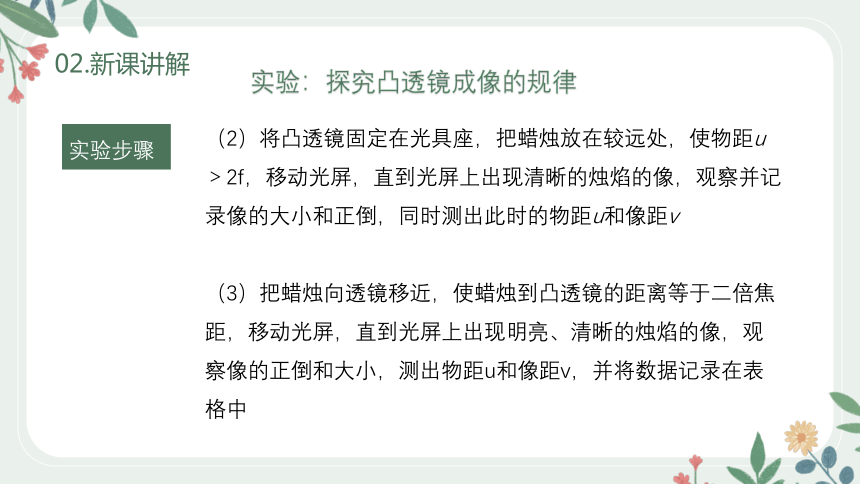

（2）将凸透镜固定在光具座，把蜡烛放在较远处，使物距u＞2f，移动光屏，直到光屏上出现清晰的烛焰的像，观察并记录像的大小和正倒，同时测出此时的物距u和像距v
（3）把蜡烛向透镜移近，使蜡烛到凸透镜的距离等于二倍焦距，移动光屏，直到光屏上出现明亮、清晰的烛焰的像，观察像的正倒和大小，测出物距u和像距v，并将数据记录在表格中
02.新课讲解
实验：探究凸透镜成像的规律
实验步骤
（4）把蜡烛继续向透镜移近，使蜡烛到凸透镜的距离在一倍焦距和二倍焦距之间，移动光屏，直到光屏上出现明亮、清晰的烛焰的像，观察像的正倒和大小，测出物距u和像距v ，记录在表格中
（5）把蜡烛继续向透镜移近，使蜡烛到凸透镜的距离为一倍焦距(在焦点处) ，移动光屏，光屏上不成像；眼睛过透镜也看不到虚像
02.新课讲解
实验：探究凸透镜成像的规律
实验步骤
（6）把蜡烛继续向透镜移近，使蜡烛到凸透镜的距离在一倍焦距以内，移动光屏，光屏上不成像，眼睛过透镜，能看到虚像，记录像的正倒和大小。测出物距u，记录在表格中
实验表格
实验序号 像的大小 像的正倒 像的虚实 物距u（cm） 像距v（cm）
1
2
3
4
5
6
02.新课讲解
实验：探究凸透镜成像的规律
实验结论
物体位于凸透镜的二倍焦距外时，成缩小倒立的实像；
物体位于凸透镜二倍焦距处时，成等大倒立的实像；
物体位于凸透镜二倍焦距与一倍焦距之间时，成放大倒立的实像；
物体位于一倍焦距处，不成像；
物体位于一倍焦距以内，成放大正立的虚像
02.新课讲解
实验：探究凸透镜成像的规律
02.新课讲解
讨论
1.在实验中，你能发现实像和虚像的分界点在什么位置吗？
实验：探究凸透镜成像的规律
焦点是实像和虚像的分界点
2.在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
二倍焦距是缩小像和放大像的分界点
3.什么情况下像和物体在凸透镜两侧？什么情况下像和物体在凸透镜同侧？
成实像时物像异侧；成虚像时物像同侧
02.新课讲解
讨论
4.当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
实验：探究凸透镜成像的规律
物距减少，像距增大
即物像同方向移动
像跟着物体在移动
（1）物距 u>2f 时， 成倒立、缩小的实像，像距v f照相机
应用
F
2F
F
2F
2f
2f
02.新课讲解
应用
（2）物距u ： f＜u＜2f 时 ，成倒立、放大的实像，像距 v>2f
F
2F
F
2F
2f
2f
f
f
投影仪
02.新课讲解
应用
（3）当物距uf
2f
F
2F
F
2F
放大镜
02.新课讲解
凸透镜成像规律的应用
02.新课讲解
凸透镜成像的规律
物距u 像的性质 物与像 的位置 像距v 光屏能 否承接 应用
u>2f 倒立 缩小 实像 异侧 2f>v>f 能 照相机
u＝2f 倒立 等大 实像 异侧 v＝2f 能 测焦距
f2f 能 投影仪
u＝f 不成像 获得平行光
uu 不能 放大镜
课堂练习
03
03.课堂练习
1.某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f ，保
持凸透镜位置不变，如图所示，先后使烛焰位于a、b、c、d 四点，并分
别调整光屏的位置.关于烛焰分别在a、b、c、d 四点时的成像情况，他归
纳出下列说法，其中错误的是( )
A.烛焰位于a 点时，光屏上出现的实像最小
B.烛焰位于c 点时，光屏上出现的实像最大
C.烛焰位于b 点时，成倒立、缩小的实像
D.烛焰位于d 点时，成正立、放大的虚像
C
03.课堂练习
【解析】烛焰位于a 点时，物距大于二倍焦距，成倒立、缩小的实像，光屏上出现的实像最小，故A正确；烛焰位于b、c 两点时，物距大于一倍焦距小于二倍焦距，都成倒立、放大的实像，但c点到光心的距离小于b 点到光心的距离，因此烛焰在c点时光屏上出现的实像比在b 点时光屏上出现的实像大，故B正确，C错误；烛焰位于d 点时，物距小于一倍焦距，成正立、放大的虚像，故D正确.故选C.
03.课堂练习
2.如图所示，在凸透镜的主光轴上放一根木棒，木棒的a端在二倍焦距之外，而b 端在一倍焦距与二倍焦距之间，那么在另一侧所成像的情况是( )
A.端变细，端变粗 B.端变粗， 端变细
C.、端均变粗 D.、 端均变细
【解析】根据凸透镜成像规律可知：当物体在一倍焦距与二倍焦距之间时，所成的像是倒立、放大的实像；当物体在二倍焦距之外时，所成的像是倒立、缩小的实像.因a 端位于二倍焦距之外，故所成的像是倒立、缩小的.而b 端位于一倍焦距与二倍焦距之间，故所成的像是倒立、放大的.所以木棒所成的像的情况是a端变细，b 端变粗.
A
03.课堂练习
3.在“探究凸透镜成像的规律”的实验中，把蜡烛和光屏固定在光具座上，当移动凸透镜分别距光屏6 cm和34 cm 时均可在光屏上得到清晰的像.下列判断正确的是( )
A.凸透镜距光屏34 cm 时成缩小的实像
B.两次成像时蜡烛和光屏的距离都是40 cm
C.凸透镜的焦距范围为3 cm≤f≤6 cm
D.如将蜡烛和光屏的位置互换，凸透镜不能在上述两位置成像
B
03.课堂练习
【解析】由题可知，当移动凸透镜分别距光屏6 cm和34 cm 时均可在光屏
上得到清晰的像，根据凸透镜成像规律可以得到：凸透镜距光屏6 cm 时，
物距大于二倍焦距，成倒立、缩小的实像，像距大于一倍焦距小于二倍焦
距，即f<6 cm<2f；凸透镜距光屏34 cm 时，物距大于一倍焦距小于二
倍焦距，成倒立、放大的实像，像距大于二倍焦距，即34 cm>2f ，可得
透镜的焦距范围为3 cm成实像是两个互逆的光路，所以u_1=v_2,v_1=u_2 ，蜡烛和光屏的距离为
6 cm+34 cm=40 cm ；若将蜡烛和光屏的位置互换，透镜仍可在上述两
位置成像，但是成像的性质正好与原先相反.故A、C、D错误，B正确.
