第三章光的世界
第三节光的折射
目录
01
03
04
02
新课导入与学习目标
课堂练习
新课讲解
课后小结
新课导入与学习目标
01
01.新课导入
海市蜃楼
放在水里的筷子
思考：为什么会产生这种现象？
01.新课导入
1、知道光的折射规律，能用光的折射规律解释自然与生活中光的折射现象
3、了解生活和自然中常见的光折射现象
2、能够根据光路的可逆性分析问题
新课讲解
02

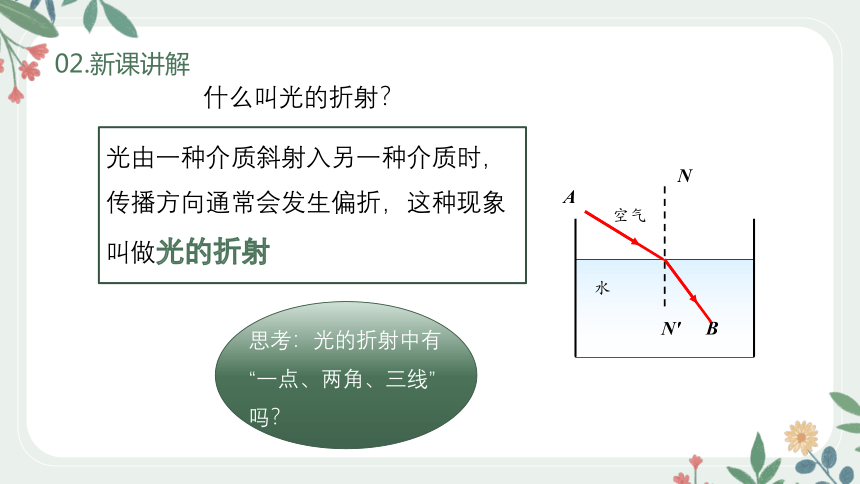

02.新课讲解
光由一种介质斜射入另一种介质时，传播方向通常会发生偏折，这种现象叫做光的折射
什么叫光的折射？
水
空气
N
N′
A
B
思考：光的折射中有“一点、两角、三线”吗？

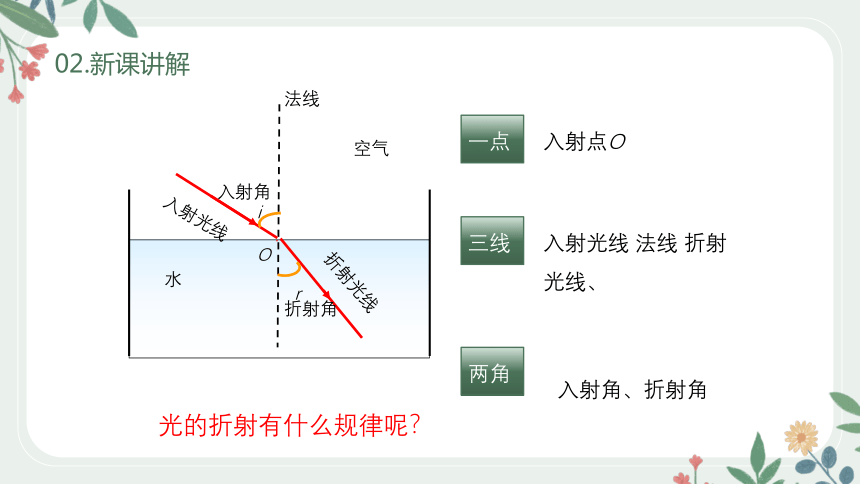

02.新课讲解
水
空气
O
入射光线
折射光线
折射角
入射角
法线
i
r
·
一点
三线
两角
入射点O
入射角、折射角
入射光线 法线 折射光线、
光的折射有什么规律呢？
02.新课讲解

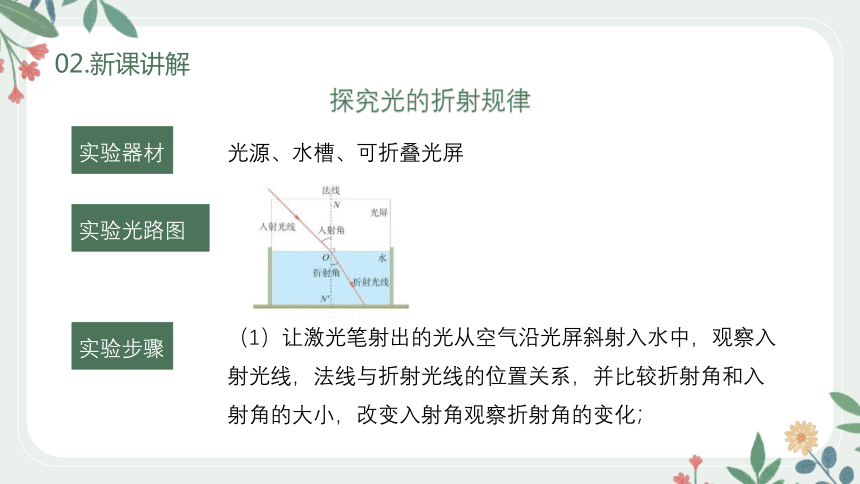

探究光的折射规律
实验器材
实验光路图
光源、水槽、可折叠光屏
实验步骤
（1）让激光笔射出的光从空气沿光屏斜射入水中，观察入射光线，法线与折射光线的位置关系，并比较折射角和入射角的大小，改变入射角观察折射角的变化；
02.新课讲解
探究光的折射规律
实验步骤
（2）将显示有折射光线的半个光屏向后折转一定角度，光屏上还会显示折射光吗？
（3）将水换成玻璃砖，重复实验，得出的结论一样吗？
实验结论
光折射时，折射光线、入射光线与法线在同一平面内；折射光线与反射光线分别位于法线的两侧，折射角随入射角的增大而增大，随入射角的减小而减小
02.新课讲解
探究光的折射规律
02.新课讲解
光的折射与光的反射比较
相同点 不同点 光的折射 当光传播到两种介质的交界面时，一般要同时发生反射和折射 三线在同一平面上 反射光线、折射光线都和对应的入射光线分居法线两侧 反射角、折射角变化相同 光路可逆 介质相同 入射角=反射角
光的反射 介质不同 入射角≠折射角（空气中的角大）
02.新课讲解
常见的光的折射现象
海市蜃楼
人看鱼看的是虚像
课堂练习
03
03.课堂练习
1.许多成语和诗句中蕴含了丰富的光学知识，下列说法正确的是( )
A.“杯弓蛇影”、杯中的“弓”是光的折射造成的
B.“皓月千里”，皎洁的月亮是光源
C.“绿树阴浓夏日长，楼台倒影入池塘”，句中“浓阴”是由光的直线传播形成的
D.“池水映明月，潭清疑水浅”，句中“水浅”是由光的反射造成的
C
03.课堂练习
【解析】解：A.“杯弓蛇影”，杯中的“弓”是平面镜成像，属于光的反射，故A不符合题意；
B.月亮本身不会发光，它是反射的太阳的光，因此月亮不是光源，故B不符合题意；
C.“绿树阴浓夏日长，楼台倒影入池塘”句中“阴浓”是光沿直线传播被树遮挡形成的影子，故C符合题意；
D.“池水映明月，潭清疑水浅”中“水浅”是池底的反射光线从水中射入空气，在水面处发生折射，折射角大于入射角，人逆着折射光线的方向看去，看到的是折射光线的反向延长线会聚而成的虚像，虚像的位置比池底位置要高，所以人觉得水深变浅了，故D不符合题意。
故选：C。
03.课堂练习
2.光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生反射和折射，以下符合实际情况的是( ____ )
A.___
B.___
C.
D.
B
03.课堂练习
【解析】
A．光在玻璃表面发生反射，反射角等于入射角，符合反射定律；光从玻璃进入空气时，折射角等于入射角，不符合折射规律，故A不正确；
B．光在玻璃表面发生反射，反射角等于入射角，符合反射定律；光从玻璃进入空气时，折射角大于入射角，符合折射规律，故B正确；
C．光在玻璃表面发生反射，反射角等于入射角，符合反射定律；光从玻璃进入空气时，折射角小于入射角，不符合折射规律，故C不正确；
D．光在玻璃表面发生反射，反射光线的方向错误，不符合反射定律；光从玻璃进入空气时，折射角大于入射角，符合折射规律，故D不正确。
故选：B。
03.课堂练习
3.如图所示，山东青岛一男子在海边叉鱼时一击命中的视频走红网络，不少网友调侃其为“闰土插渣式”捕鱼。图中能反映该男子看到水中游鱼的光路图的是( ____ )
A.___
___
D
D.
B.
C.
03.课堂练习
【解析】解：AB、人在岸边看水中的鱼，是鱼反射的光进入人的眼睛；光由水斜射入空气中，而A、B选项中的传播方向不对，表示的是从空气斜射入水中，故AB错误；
CD、光由水斜射入空气中折射角大于入射角，C选项折射角小于入射角，故C错误，D正确。
故选：D。
课后小结
04
04.课后小结
