第三章　光的折射　透镜
透镜
二
1

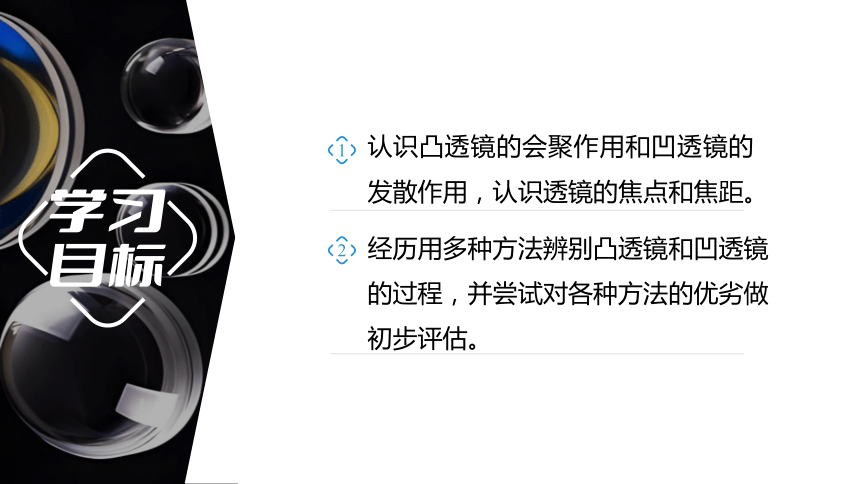

认识凸透镜的会聚作用和凹透镜的发散作用，认识透镜的焦点和焦距。
2
经历用多种方法辨别凸透镜和凹透镜的过程，并尝试对各种方法的优劣做初步评估。
2.生活中常见的眼镜有 镜和 镜，仔细观察两种眼镜的特点，如果给你两副眼镜你能把它们区分开吗？

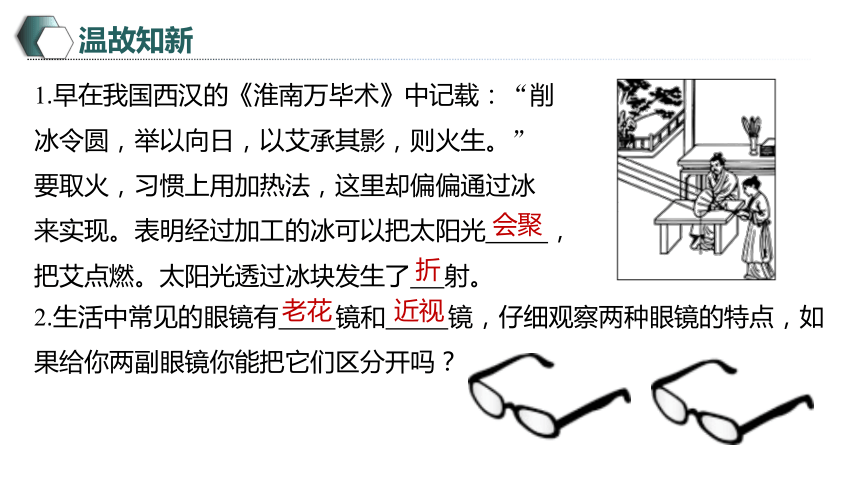

1.早在我国西汉的《淮南万毕术》中记载：“削冰令圆，举以向日，以艾承其影，则火生。”要取火，习惯上用加热法，这里却偏偏通过冰来实现。表明经过加工的冰可以把太阳光 ，把艾点燃。太阳光透过冰块发生了 射。
近视
老花
折
会聚
一、凸透镜与凹透镜

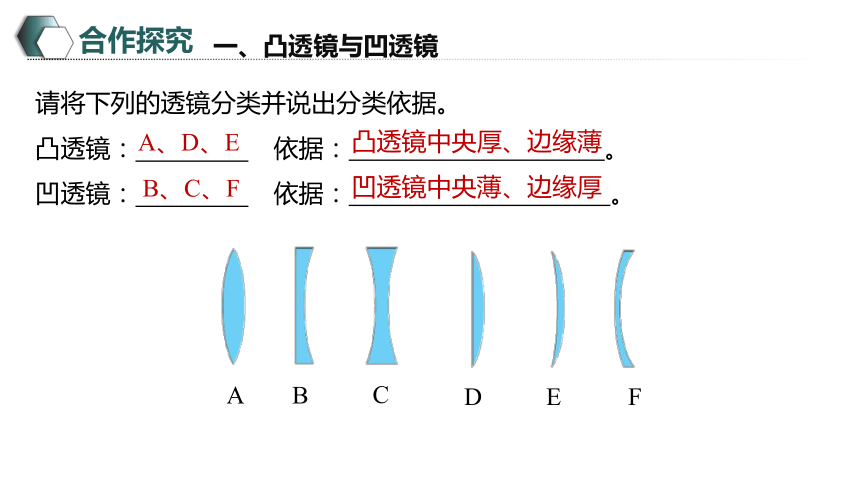

请将下列的透镜分类并说出分类依据。
凸透镜： 　依据： 。
凹透镜： 　依据： 。
A、D、E
B、C、F
凸透镜中央厚、边缘薄
凹透镜中央薄、边缘厚
A
B
C
D
E
F
分别通过凸透镜和凹透镜观察书上的文字(透镜距书较近)，观察发现，用凸透镜可以看到 的像，而用凹透镜看到了 的像。
正立、放大
正立、缩小
二、透镜的成像特点(近距离)：
活动
3.3
初识凸透镜和凹透镜
练习
学以致用　
1.现提供外形完全相同的两个近视镜和老花镜，请将它们区分开。
方法：①摸形状：中央厚边缘薄的为　　　 ，中央薄边缘厚的为　 　　 ；
②看成像：近距离观察物体，成　 　　　　 像的是凸透镜，____________　　　　　
像的是凹透镜。
2.如图所示，照片中的眼镜是　　 (选填“近视”或“远视”)眼镜。
凸透镜
凹透镜
正立、放大
正立、缩小
近视
三、认识透镜对光的作用
活动
活动
3.4
观察平行光通过透镜后的现象

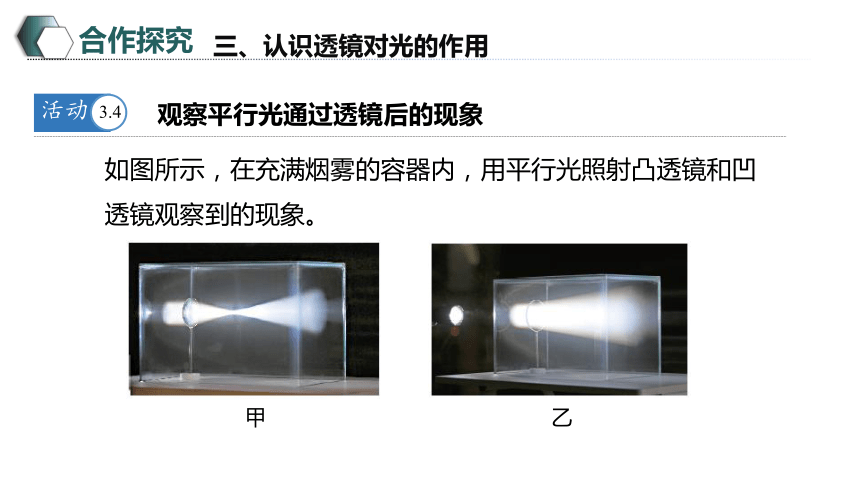

如图所示，在充满烟雾的容器内，用平行光照射凸透镜和凹透镜观察到的现象。
甲
乙

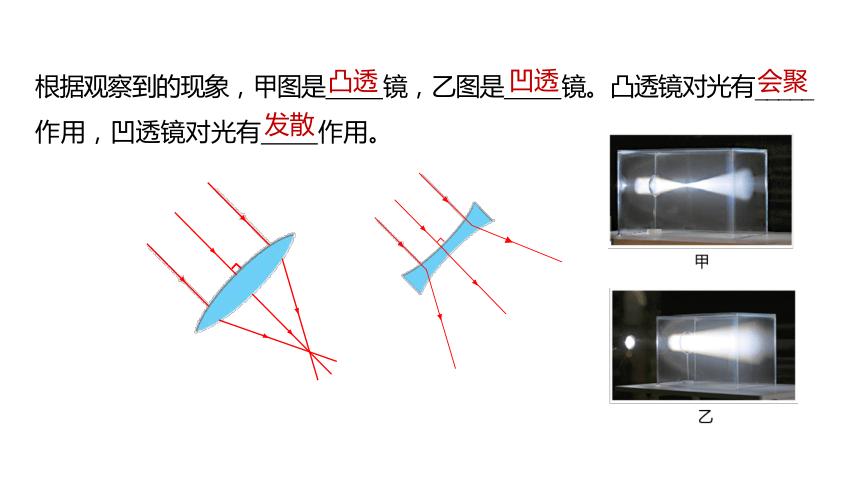

根据观察到的现象，甲图是 镜，乙图是 镜。凸透镜对光有_____
作用，凹透镜对光有 作用。
凸透
凹透
会聚
发散
阅读教材第68页，完成以下内容。
1.光心(O)： 。
2.主光轴(MN)：通过光心且 于透镜表面的直线。
3.焦点：
(1)凸透镜的焦点(F)：凸透镜能使 的光会聚于一点，这个点叫作焦点。
(2)凹透镜的焦点(F)： 主光轴的光，经凹透镜后会发散开来，折射光线的 的交点；
(3)凸透镜和凹透镜都有两个 焦点。
4.焦距(f)：焦点到 的距离。
透镜的中心
垂直
平行于主光轴
平行于
反向延长线
光心
对称的
平行光通过透镜的光路
练习
学以致用　
1.如图所示，甲、乙两个凸透镜的焦距分别是1 cm和2 cm，画出平行光经过它们之后的光线。通过作图发现，焦距　　 (选填“越短”或“越长”)的透镜，对光的折射越显著。
越短
1
2
2.请分别在下图中画出三条折射光线。
1
2
F
F
1
2
3
F
F
1
2
3
总结提升　
(1)凸透镜：
①平行于主光轴的光线，经过凸透镜折射后，过焦点；
②过光心的光线，经过凸透镜后，方向不改变；
③根据光路的可逆性，过焦点的光线，经过凸透镜折射后平行于主光轴。
(2)凹透镜：
①平行于主光轴的光线，经过凹透镜折射后，折射光线的反向延长线过焦点；
②过光心的光线，经过凹透镜后，方向不改变；
③根据光路的可逆性，指向凹透镜焦点的光线，经过凹透镜折射后平行于主光轴。
1.用凸透镜观察书上的文字。从贴近书上的文字开始，逐渐增大凸透镜与书的距离，看到的文字的变化情况是：___________________________
等。
正立放大的像、倒立放大的像、
倒立缩小的像
四、观察凸透镜成像
活动
3.5
用凸透镜观察物体
2.通过凸透镜观察窗外的景物，看到的是 的像，在凸透镜后面放一张白卡纸，并调整它到凸透镜的距离，在白卡纸上 (选填“能”或“否”)看到窗外景物的像，表明该像是 (选填“实”或“虚”)像。
3.利用上述方法，判断凸透镜成其他像的虚实。
猜想：凸透镜能成不同的像，且成像的情况与 有关。
倒立缩小
实
能
物体到透镜的距离
第一步：拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮，即焦点；
第二步：用尺测量这个焦点到凸透镜的距离，就是凸透镜的焦距。
太阳聚焦法
用太阳聚焦的方法测凸透镜的焦距。
1.关于透镜的光心、焦点和焦距的说法，正确的是(　　)
A.凹透镜对光起发散作用，所以凹透镜没有焦点
B.凸透镜有两个虚焦点
C.平行光通过凸透镜后，相交于一点，该点就是焦点
D.透镜的光心位于它的主光轴上
D
2.如图所示，两个外形完全相同的近视眼镜和老花镜。小明为了把它们区分出来，下列做法正确的是(　　)
A
A.用手摸镜片时，中间薄边缘厚的是近视镜
B.让镜片正对太阳光，太阳光通过镜片后能呈现一个明亮小光斑的是近视镜
C.让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是老花镜
D.拿着镜片看字，把字放大的是近视镜
3.炎炎夏日，停在露天停车场的汽车内有一瓶矿泉水，如图甲所示，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为装有水的矿泉水瓶相当于一个　 透镜。如图乙所示，中间为“空气凹透镜”的玻璃砖，它与装水的饮料瓶对光的作用　　　(选填“相同”或“不同”)。
凸
相同
4.在利用太阳光测量凸透镜焦距时，小华将凸透镜正对着太阳，再把一张纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L，小华推断，凸透镜的焦距一定大于L。为了检验推断是否正确，他将凸透镜下方的纸张慢慢移近，若观察到纸上呈现的光斑变　 (选填“大”或“小”)，则他的推断是正确的。
大
5.完成光路图。
