第九章
苏科版2025
压强和浮力
三、大气压强
一、大气压的存在
活动 体验大气压的存在
学习目标
温故知新
二、大气压的测量
三、 估测大气压
第1课时
实践与练习

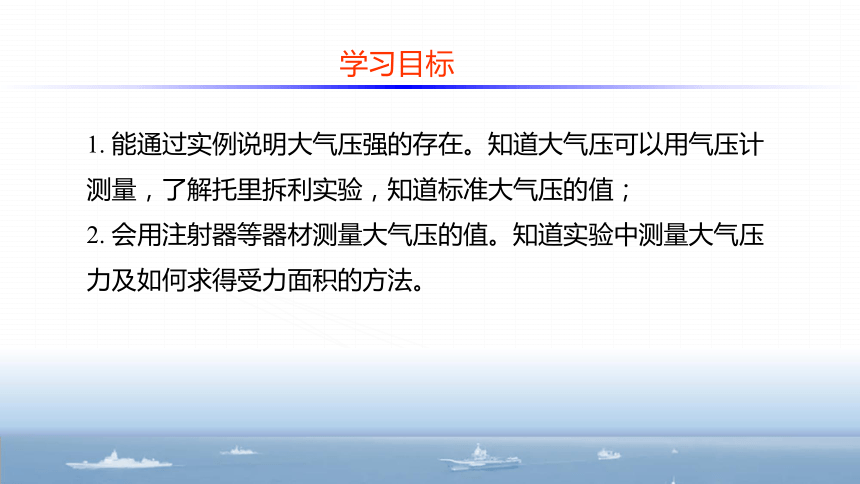

1. 能通过实例说明大气压强的存在。知道大气压可以用气压计测量，了解托里拆利实验，知道标准大气压的值；
2. 会用注射器等器材测量大气压的值。知道实验中测量大气压力及如何求得受力面积的方法。

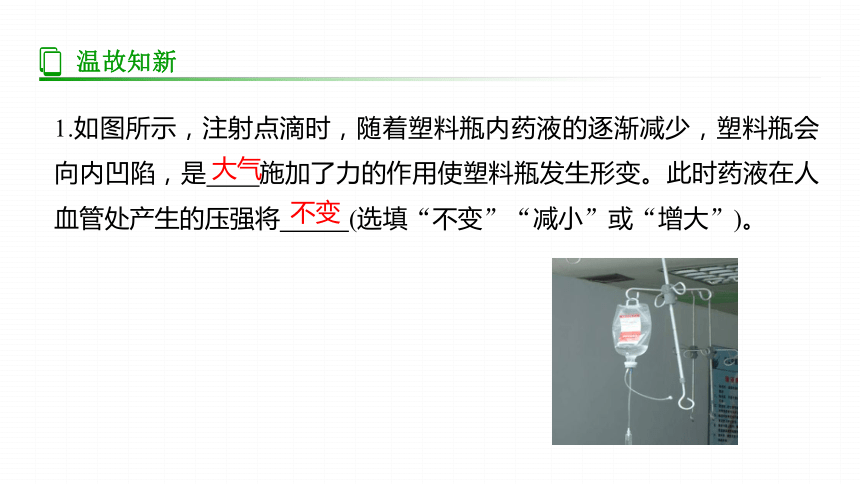

1.如图所示，注射点滴时，随着塑料瓶内药液的逐渐减少，塑料瓶会向内凹陷，是 施加了力的作用使塑料瓶发生形变。此时药液在人血管处产生的压强将 (选填“不变”“减小”或“增大”)。
大气
不变
大气对其中的物体有压强。这种压强叫做大气压强，简称大气压。

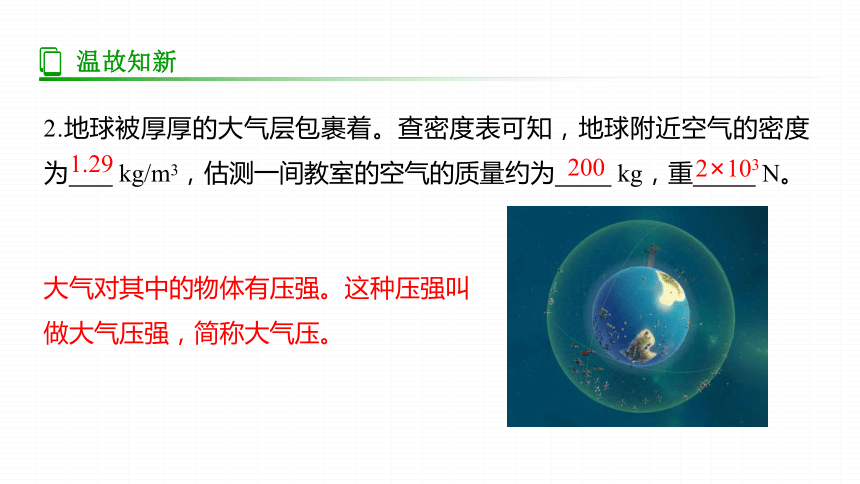

2.地球被厚厚的大气层包裹着。查密度表可知，地球附近空气的密度为 kg/m3，估测一间教室的空气的质量约为 kg，重 N。
1.29
200
2×103
一、大气压的存在

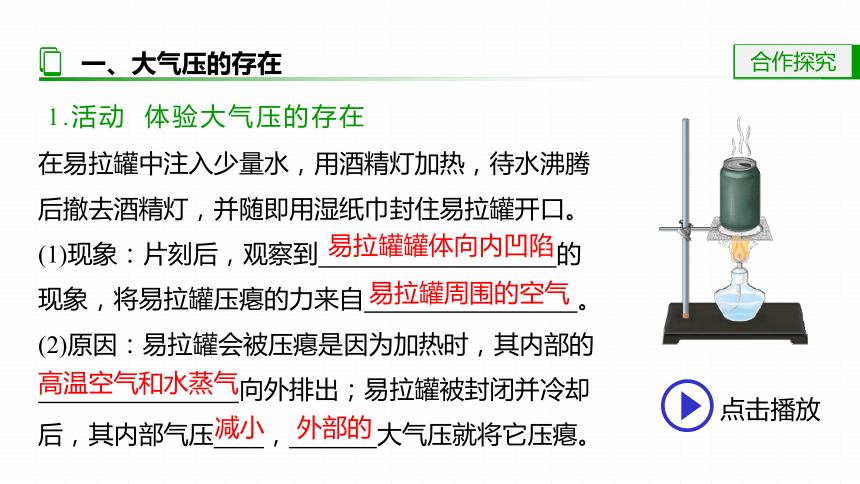

1.活动 体验大气压的存在
在易拉罐中注入少量水，用酒精灯加热，待水沸腾后撤去酒精灯，并随即用湿纸巾封住易拉罐开口。
(1)现象：片刻后，观察到 的现象，将易拉罐压瘪的力来自 。
(2)原因：易拉罐会被压瘪是因为加热时，其内部的
向外排出；易拉罐被封闭并冷却后，其内部气压 ， 大气压就将它压瘪。
易拉罐罐体向内凹陷
易拉罐周围的空气
点击播放
高温空气和水蒸气
减小
外部的

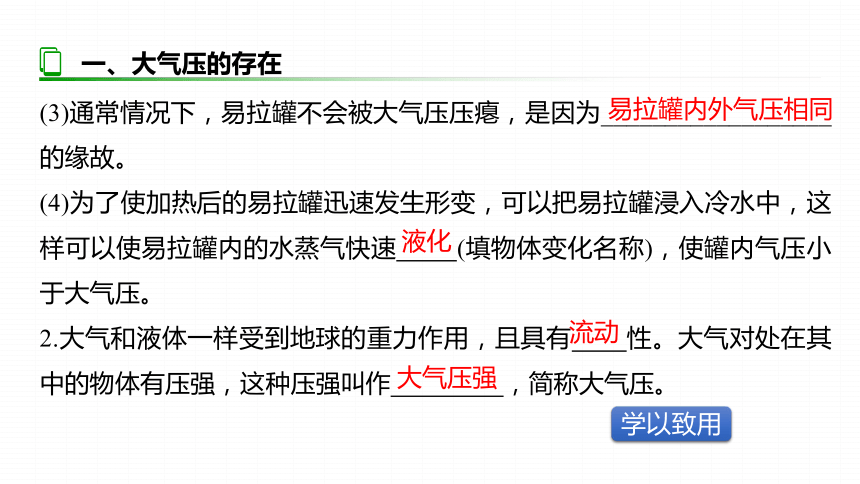

(3)通常情况下，易拉罐不会被大气压压瘪，是因为__________________的缘故。
(4)为了使加热后的易拉罐迅速发生形变，可以把易拉罐浸入冷水中，这样可以使易拉罐内的水蒸气快速 (填物体变化名称)，使罐内气压小于大气压。
2.大气和液体一样受到地球的重力作用，且具有 性。大气对处在其中的物体有压强，这种压强叫作 ，简称大气压。
易拉罐内外气压相同
液化
流动
大气压强
一、大气压的存在
学以致用
1-1
1-2

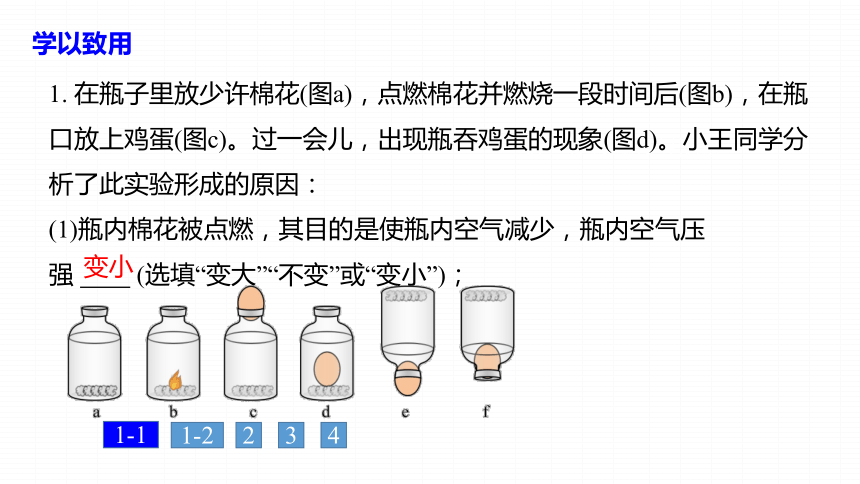

1. 在瓶子里放少许棉花(图a)，点燃棉花并燃烧一段时间后(图b)，在瓶口放上鸡蛋(图c)。过一会儿，出现瓶吞鸡蛋的现象(图d)。小王同学分析了此实验形成的原因：
(1)瓶内棉花被点燃，其目的是使瓶内空气减少，瓶内空气压强 (选填“变大”“不变”或“变小”)；
2
3
变小
学以致用
4

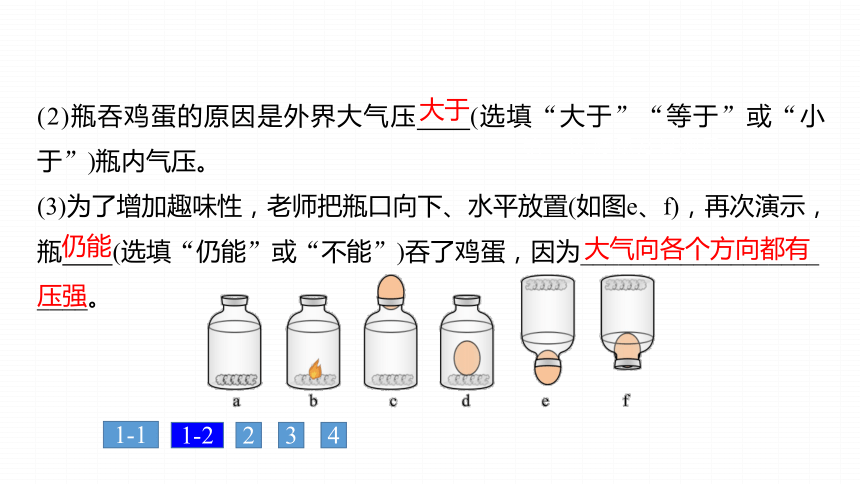

(2)瓶吞鸡蛋的原因是外界大气压　　(选填“大于”“等于”或“小于”)瓶内气压。
(3)为了增加趣味性，老师把瓶口向下、水平放置(如图e、f)，再次演示，瓶　　(选填“仍能”或“不能”)吞了鸡蛋，因为___________________ 　　　　　　　　　
____。
大于
仍能
大气向各个方向都有
压强
1-1
1-2
2
3
4

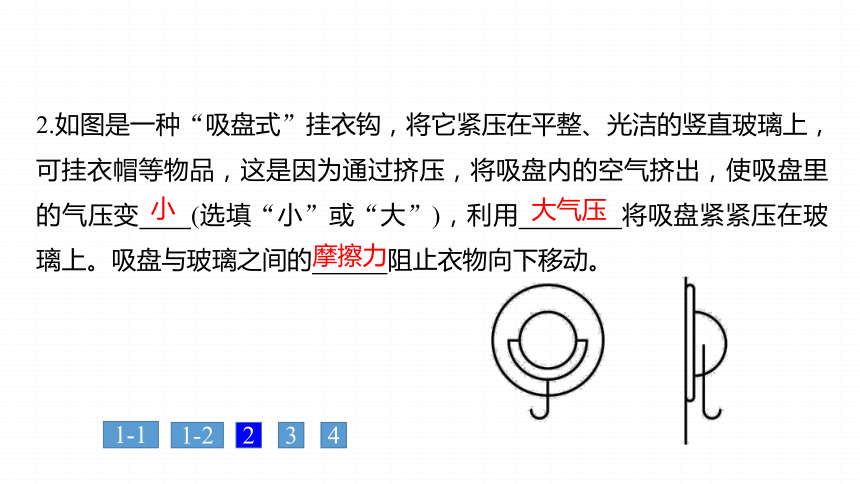

2.如图是一种“吸盘式”挂衣钩，将它紧压在平整、光洁的竖直玻璃上，可挂衣帽等物品，这是因为通过挤压，将吸盘内的空气挤出，使吸盘里的气压变　　(选填“小”或“大”)，利用　　　　将吸盘紧紧压在玻璃上。吸盘与玻璃之间的　　　阻止衣物向下移动。
小
大气压
摩擦力
1-1
1-2
2
3
4

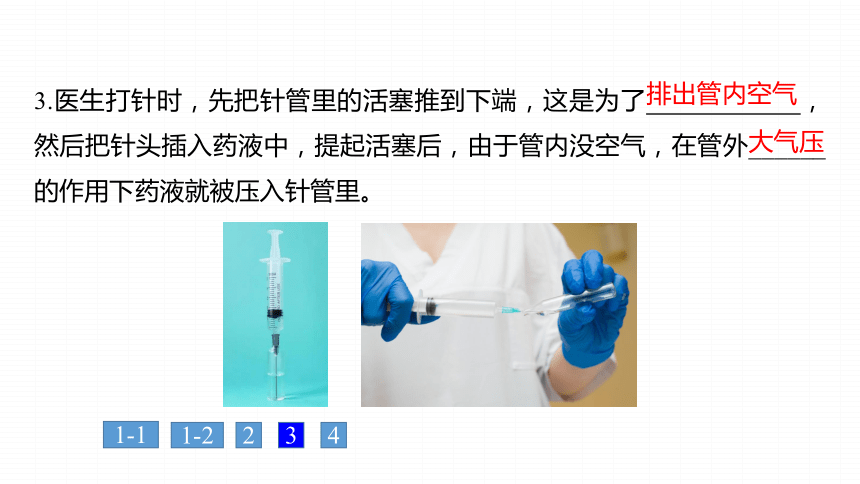

3.医生打针时，先把针管里的活塞推到下端，这是为了　　　　　　，然后把针头插入药液中，提起活塞后，由于管内没空气，在管外______的作用下药液就被压入针管里。
排出管内空气
大气压
1-1
1-2
2
3
4

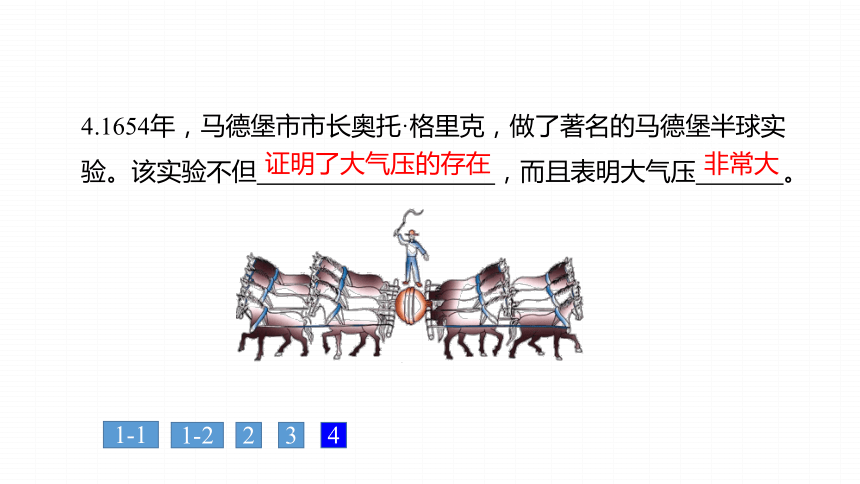

4.1654年，马德堡市市长奥托·格里克，做了著名的马德堡半球实验。该实验不但 ，而且表明大气压 。
证明了大气压的存在
非常大
1-1
1-2
2
3
4

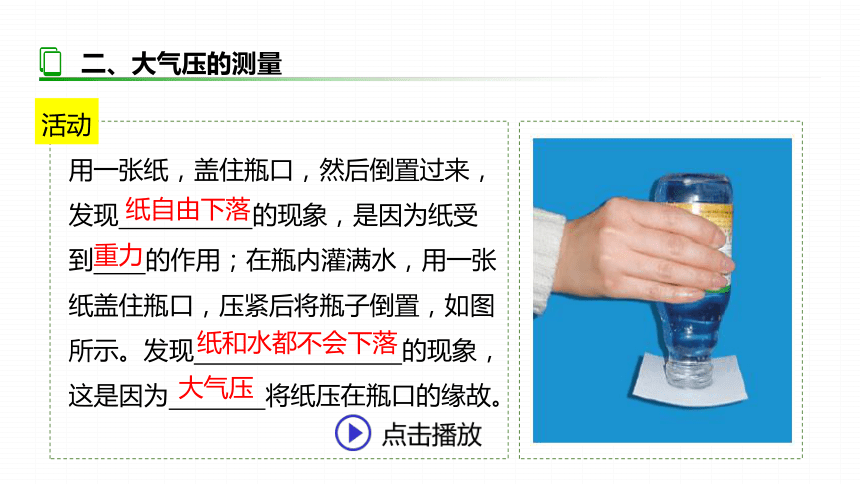

用一张纸，盖住瓶口，然后倒置过来，发现 的现象，是因为纸受到 的作用；在瓶内灌满水，用一张纸盖住瓶口，压紧后将瓶子倒置，如图所示。发现 的现象，这是因为 将纸压在瓶口的缘故。
二、大气压的测量
活动
纸自由下落
重力
纸和水都不会下落
大气压
如图所示，逐渐增加灌满水瓶子的高度，水对纸的压强将 ，若忽略纸的重力，当纸刚要落下时，水对纸的压力 (选填“大于”“等于”或“小于”)大气对纸的压力。即水对纸产生的压强 (选填“大于”“等于”或“小于”)大气压强。
二、大气压的测量
逐渐增大
等于
等于
活动
二、大气压的测量
(1)在玻璃管内灌满水银，手指堵住管口插在水银槽中，这样操作的目的是防止管内混入 ；
(2)实验中测得玻璃管内水银柱的高度为 cm；
1.读一读教材内容，观看视频。 完成以下问题。
点击播放
空气
76
二、大气压的测量
(3)实验过程中，若保持玻璃管口不离开水银面，将玻璃管倾斜，水银柱长度 ，高度 ；（均选填“变长”“不变”或“变短”）
1.读一读教材内容，观看视频。 完成以下问题。
变长
不变
(4)管内水银面的上方是 ，对水银面 (选填“有”或“没有“)压强，而管外水银面的上方是空气，通过水银槽中的水银，对管内水银产生向上的压强，维持了76cm 高的水银柱。因此，大气压的值 这段水银柱产生的压强。已知水银的密度为13.6×103kg/cm3，则76cm水银柱产生的压强为 Pa。
二、大气压的测量
真空
没有
等于
1.01×105
二、大气压的测量
(5)最早通过实验测量大气压的是意大利科学家 。他测出大气压值相当于 高的水银柱产生的压强，约等于 Pa。在物理学中，人们通常把这样大小的大气压称为 。
托里拆利
76cm
1.0×105
标准大气压
(1)若在图(a)实验过程中没有将玻璃管灌满水银，会导致最终测得的大气压值比真实值偏 (选填“大”或“小”) 。
小
(2)若玻璃管的长度为60cm，将装满水银的玻璃管倒置于水银槽中后，如图所示。玻璃管内水银柱对玻璃管顶部产生的压强相当于
cm水银柱产生的压强。若此时在玻璃管顶部打一个洞，玻璃管内的水银柱会 (选填“保持静止”“下落”或“向上喷出”)。
26
下落
50cm
(3)若将水银换成水做实验，则玻璃管的长度至少为 米。
点击播放
h
由
可得
10.3
二、大气压的测量
根据 的关系原理制造的。它的内部有一个表面为波纹状的金属盒，盒内接近 。大气压作用于金属盒，其波纹面发生 ，并通过传动机构推动指针偏转，从表盘上即可读出大气压的值。
原理
金属盒气压计
力与物体物体形变程度
真空
形变
二、大气压的测量
思考：如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入装有红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，使瓶内的水沿玻璃管上升到瓶口以上，并在玻璃管上标注刻度以测量出水面高度的变化。不考虑温度变化的影响，把这个自制气压计从2楼上升到12楼，玻璃管内的水面升高了3 cm。对此现象，你怎样解释？
自制气压计
解释
吹气
答：由于瓶内的气压保持不变，只有瓶内气压高压大气压时，才会把水向上压，导致玻璃管内水面升高。玻璃管液面上升，表明随着高度的升高，大气压降低。
吹气
三、估测大气压
1. 实验原理:
2. 实验器材： 、 、 、小桶、重物(如沙子)、细绳等。
20 mL 的注射器(含橡皮帽) 大量程弹簧测力计 刻度尺
(2)在活塞上拴挂一个小桶，然后向桶里逐渐增加重物，活塞 时，停止向小桶中添加重物；
(4)测出注射器上 的长度l，可得活塞的横截
面积S =
(1)将注射器的活塞推到注射器筒的前端，用橡皮帽封住注射器的小孔；
(3)测量小桶和重物的总重G，得到 ；
刚好被拉动
大气对活塞的压力F =G
有刻度部分
3.测量过程
三、估测大气压
（5）计算大气压强的公式为 p = 。
（写出用测量量G、 l 、V 表示的表达式）
大气对活塞 的压力 F / N 注射器 容积 V / mL 注射器有刻度部分的长度 l / cm 活塞的横截 面积 S / m2 大气压
的值 p / Pa

三、估测大气压
(2)活塞与注射器筒壁间的摩擦力会使弹簧测力计的示数 ，导致计算出的大气压值 (均选填“偏大”或“偏小”)；
可以采取以下措施：
①在活塞和筒壁间加少许润滑油，既有密封作用又可以减小摩擦；
②拔掉橡皮帽，用弹簧测力计沿竖直方向慢慢拉动活塞，当活塞开始滑动时，读出弹簧测力计示数F'，则大气对活塞的压力等于 。
4.误差分析
学以致用
(1)注射器内空气没有排尽，会使弹簧测力计示数比实际的大气压力 ，计算出的大气压值 ；(均选填“偏大”或“偏小”)
偏小
偏小
偏大
偏大
F-F'
1.(2024·大庆模拟预测)在测量大气压的实验中，为消除活塞与针筒间的摩擦力对实验的影响，某同学采用了图示装置，把活塞推至注射器筒底端，用橡皮帽封住注射器的小孔，活塞通过水平细线与烧杯相连，向烧杯中缓慢加水，当活塞刚开始向左滑动时，测得杯中水的质量为880g；然后向外缓慢抽水，当活塞刚开始向右滑动时，测得杯中水的质量为460g，烧杯质量为100g，活塞面积为7×10-5m2，g取10N/kg，轮轴间的摩擦和细线重不计，则所测大气压的值应为(　　)
A.1.26×105 Pa B.1.10×105 Pa
C.1.01×105 Pa D.0.96×105 Pa
解析
学以致用
B
1
2
解析　当注射器中的活塞开始向左滑动时，烧杯和水的总重为
G1=m1g=(0.88+0.1) kg×10 N/kg=9.8 N
对活塞受力分析则有f+F=G1=9.8 N
当注射器中的活塞开始向右滑动时，烧杯和水的总重为
G2=m2g=(0.46+0.1) kg×10 N/kg=5.6 N
对活塞受力分析则有F-f=G2=5.6 N
联立两式解得大气压力F=7.7 N，所以所测大气压的值应为
p===1.1×105 Pa
故A、C、D不符合题意，B符合题意。
2.屋顶的面积为45m2，大气对屋顶的压力约是多大？这么大的压力为什么没有把房屋压塌？(大气压p=1.01×105 Pa)
解：大气对屋顶的压力F=pS=1.01×105 Pa×45 m2=4.545×106 N。因为屋内与屋外大气相通，屋顶的下方也同样受到等大向上的大气的压力，屋顶上下表面受到的大气压力大小相等，方向相反，互相抵消，故不会把房屋压塌。
1
2
1. 如图所示，用塑料吸管从瓶中吸饮料时，饮料是怎么吸到嘴里的？若将瓶口封住，饮料还能吸到嘴里吗？
瓶口不封闭，饮料液面与大气相通，用嘴吸出吸管内少量空气，管内气压减小，瓶中饮料在大气压作用下沿吸管上升到嘴里。瓶口封闭，饮料液面与大气不相通，用嘴吸出吸管内少量空气，管内气压减小，而瓶内气体压强也随之减小，因而饮料较难上升到嘴里(瓶内饮料越少，相对越容易吸上去)。由此可见，吸饮料时，饮料实质上是由于大气压作用进入嘴里的。
1
2
2. 在瓶内灌满水，用一张纸盖住瓶口，压紧后将瓶子倒置，如图所示。纸和水为什么不会下落？试一试，并说明其中的道理。
瓶内灌满水，排出其中的空气，盖上纸片后倒置，因纸片有密封作用，瓶内不受大气压作用，纸片上表面只受水的压力，下表面受外界大气的压力。纸片和水没有下落，说明大气压力托住了纸片和水，这也说明大气压是很大的。
1
2
返回
托里拆利实验
返回
托里拆利实验(水)
返回
返回
