第九章
苏科版2025
压强和浮力
一、连通器及其与原理
活动 探究连通器的特点

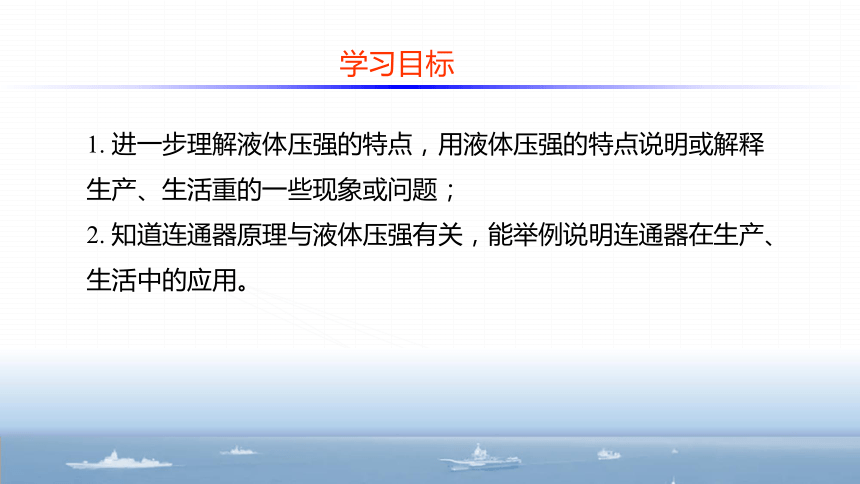

学习目标
温故知新
二、生活中的连通器
当堂评价
二、 连通器
第2课时
1. 进一步理解液体压强的特点，用液体压强的特点说明或解释生产、生活重的一些现象或问题；
2. 知道连通器原理与液体压强有关，能举例说明连通器在生产、生活中的应用。

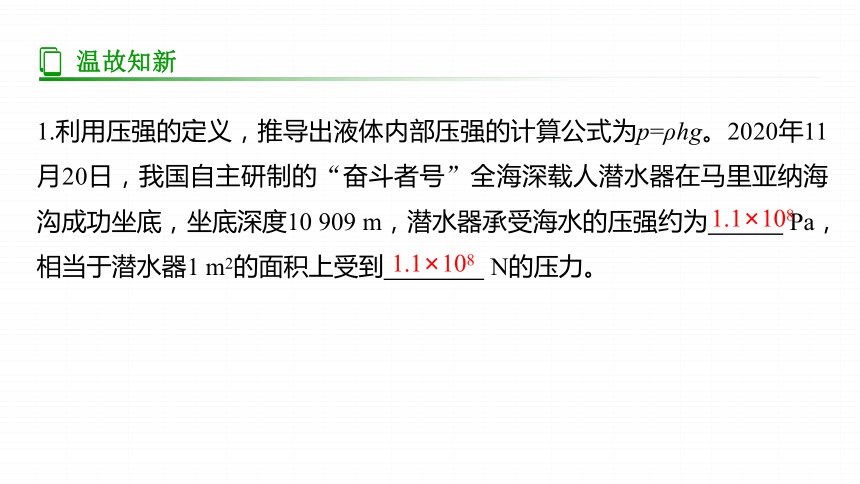

1.利用压强的定义，推导出液体内部压强的计算公式为p=ρhg。2020年11月20日，我国自主研制的“奋斗者号”全海深载人潜水器在马里亚纳海沟成功坐底，坐底深度10 909 m，潜水器承受海水的压强约为 Pa，相当于潜水器1 m2的面积上受到 N的压力。
1.1×108
1.1×108

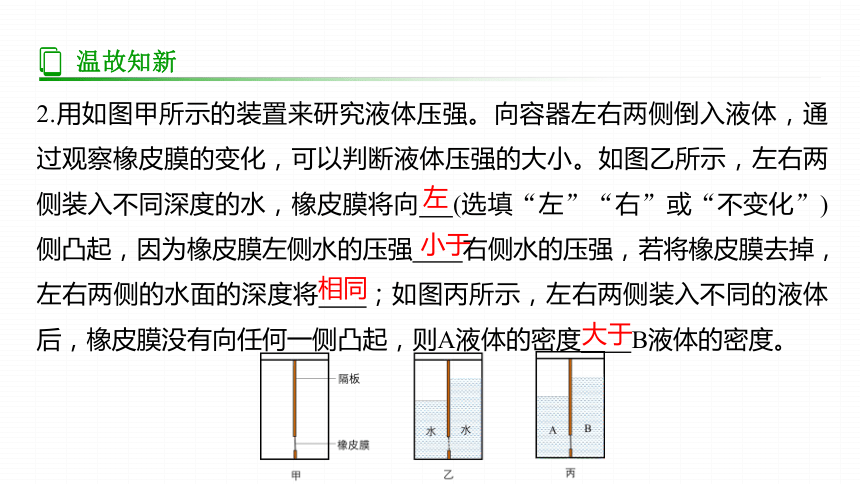

2.用如图甲所示的装置来研究液体压强。向容器左右两侧倒入液体，通过观察橡皮膜的变化，可以判断液体压强的大小。如图乙所示，左右两侧装入不同深度的水，橡皮膜将向 (选填“左”“右”或“不变化”)侧凸起，因为橡皮膜左侧水的压强 右侧水的压强，若将橡皮膜去掉，左右两侧的水面的深度将 ；如图丙所示，左右两侧装入不同的液体后，橡皮膜没有向任何一侧凸起，则A液体的密度 B液体的密度。
左
小于
相同
大于
一、连通器及其原理

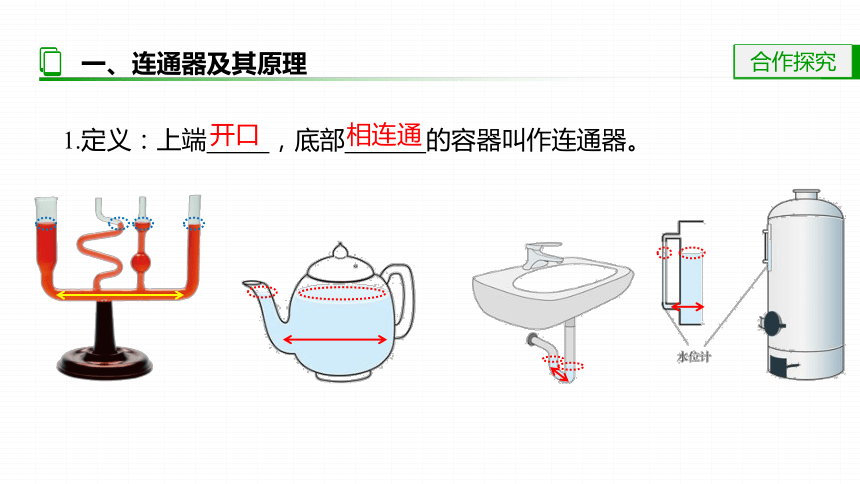

1.定义：上端 ，底部 的容器叫作连通器。
开口
相连通
一、连通器及其原理

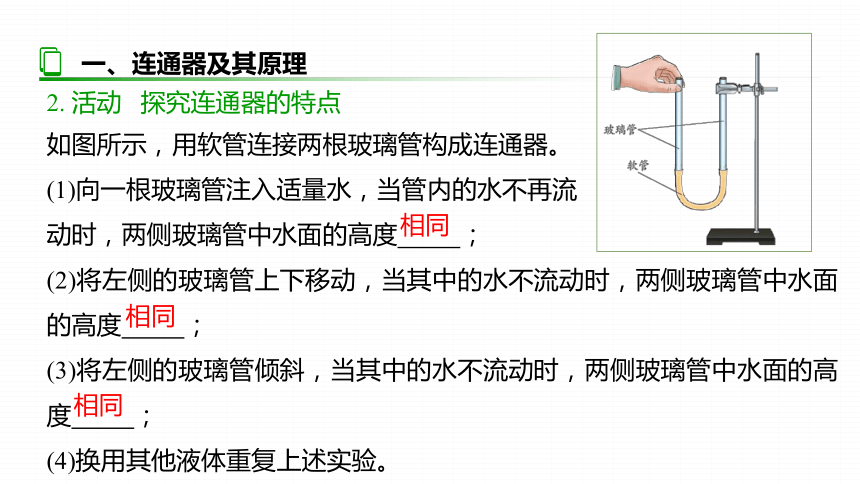

2. 活动 探究连通器的特点
如图所示，用软管连接两根玻璃管构成连通器。
(1)向一根玻璃管注入适量水，当管内的水不再流
动时，两侧玻璃管中水面的高度 ；
(2)将左侧的玻璃管上下移动，当其中的水不流动时，两侧玻璃管中水面的高度 ；
(3)将左侧的玻璃管倾斜，当其中的水不流动时，两侧玻璃管中水面的高度 ；
(4)换用其他液体重复上述实验。
相同
相同
相同

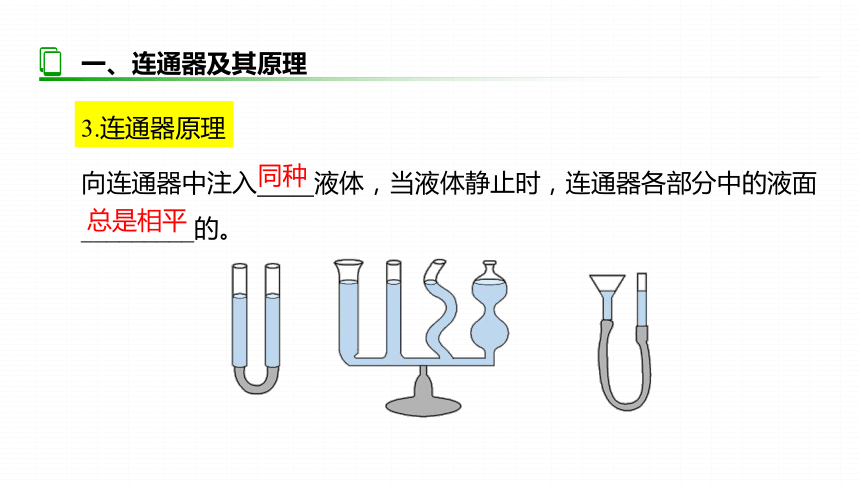

3.连通器原理
一、连通器及其原理
向连通器中注入 液体，当液体静止时，连通器各部分中的液面_________的。
同种
总是相平

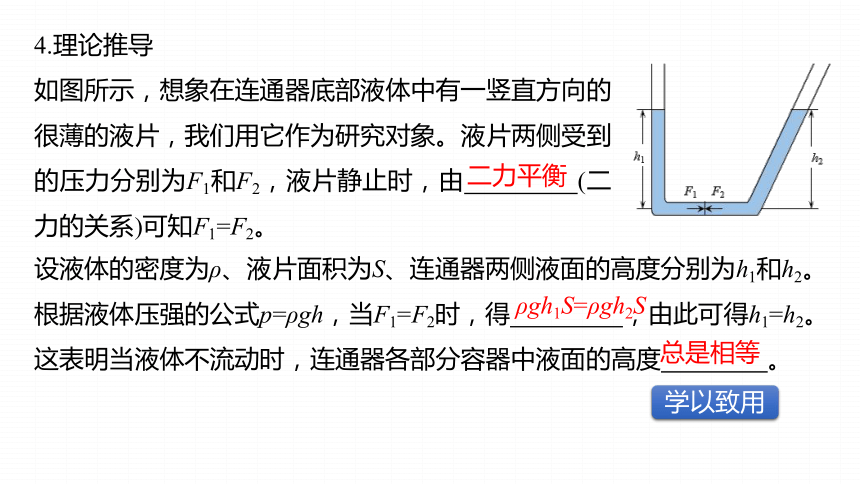

4.理论推导
如图所示，想象在连通器底部液体中有一竖直方向的很薄的液片，我们用它作为研究对象。液片两侧受到的压力分别为F1和F2，液片静止时，由 (二力的关系)可知F1=F2。
设液体的密度为ρ、液片面积为S、连通器两侧液面的高度分别为h1和h2。
根据液体压强的公式p=ρgh，当F1=F2时，得 ，由此可得h1=h2。这表明当液体不流动时，连通器各部分容器中液面的高度 。
二力平衡
ρgh1S=ρgh2S
总是相等
学以致用
1
2

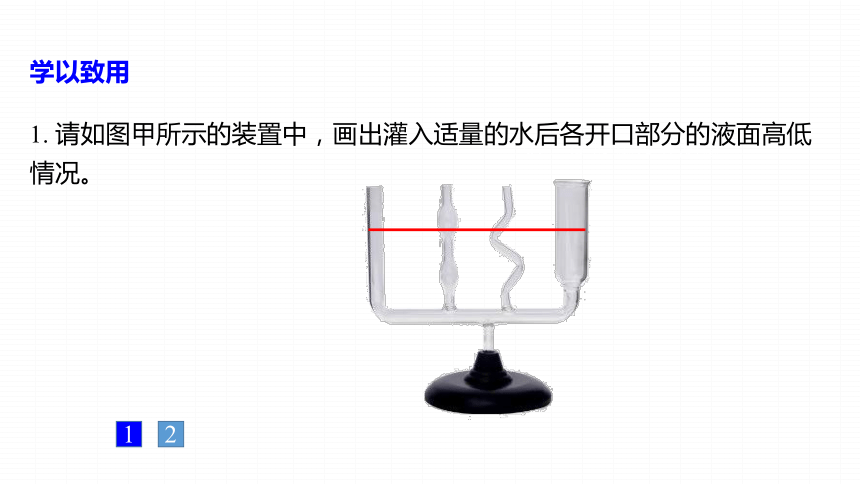

1. 请如图甲所示的装置中，画出灌入适量的水后各开口部分的液面高低情况。
学以致用
2.如图为液体压强计，该装置　　　(选填“属于”或“不属于”)连通器。若在测量液体压强前，发现U形管内液面不在同一高度上，应当
　　　　　 　　　　　　　　　　　，这是利用了　　　的原理。
不属于
将橡皮管从U形管拆掉，然后重新安装
连通器
1
2
二、生活中的连通器
1. 茶壶： 与 构成连通器，倒入水后，二者的液面高度相同。若壶嘴太高，则不易倒出水；若壶嘴太低，则壶身 。
壶嘴
壶身
装不满水
液面始终相平
二、生活中的连通器
2. 卫生间、厨房里的水池，排水管都有一段弯曲（如图所示），其实质是一个 ，存在弯管里的水封住了水管管口，防止异味进入室内。
连通器
二、生活中的连通器
3. 如图所示， 和 组成连通器，根据连通器原理， 液面高度与 液面的高度相同，所以能从水位计的玻璃管中判读锅炉内的水位。
锅炉
外面的水位计
水位计
锅炉内部
二、生活中的连通器
点击播放
4.船闸是利用 原理来工作的。如图所示，当上游的船只要驶进闸室时，上游阀门应该要 ，而下游阀门应该要 ，待上游和闸室中的水面 时，打开上游闸门，让船只进入闸室里，再 上游阀门和闸门；当闸室里的船只要驶入下游时，上游阀门应该要 ，而下游阀门应该要 ，待闸室和下游的水面 时，下游的闸门就可以 ，于是船就可以驶向下游了。
连通器
打开
关闭
相平
关闭
关闭
打开
相平
打开
1
2
3
4
5
1. 向如图所示的敞口容器中加水，水在不流动时，能达到的最高位置是(　　)
A. A容器口 B. B容器口
C. C容器口 D. D点位置
B
2.如图所示，E、F两容器中装有同种液体且液面高度相同，a点的压强小于b点的压强，当E、F间的阀门打开时，下列说法中正确的是(　　)
A.液体由E流向F
B.液体由F流向E
C.液体在E、F间来回流动
D.液体静止不动
D
1
2
3
4
5
3. 固定斜面上的固定U形容器里装有适量水，水静止不流动，水面位置正确的是( )
C
1
2
3
4
5
A
B
C
D
4.位于陕西泾阳的郑国渠是我国古代三大水利工程之一。如图所示的是郑国渠跨路面两侧的截面示意图，两侧水渠和中间的涵洞可以看作一个　　　。当水不流动时，水对A点的压强　　(选填“大于”“等于”或“小于”)水对B点的压强。
连通器
小于
1
2
3
4
5
5.如图所示，在装修房屋时，工人师傅常将一根灌有水(水中无气泡)且足够长的透明塑料软管的两端靠在墙面的不同地方并做出标记。这样做的目的是保证两点　　　　　　，用到的物理知识是　　　　　。
在同一高度上
连通器原理
1
2
3
4
5
