第九章
苏科版2025
压强和浮力
二、 液体的压强
一、活动 体验液体压强的存在
二、学生实验 探究液体压强
与哪些因素有关

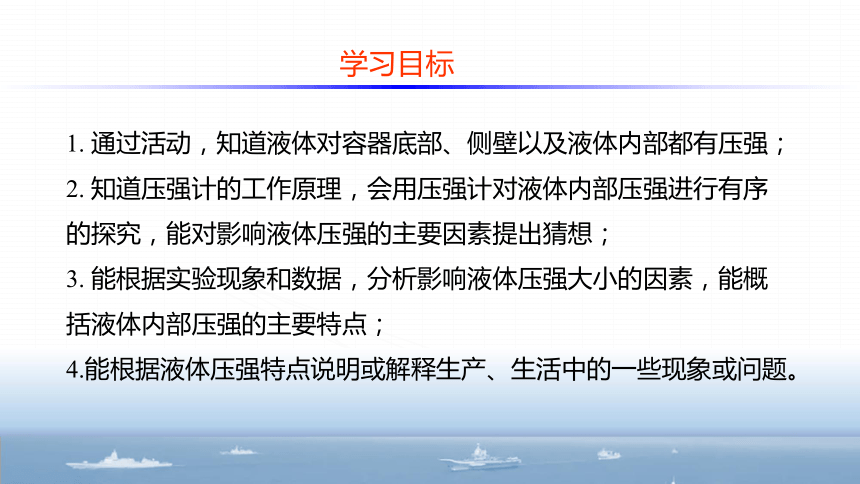

学习目标
温故知新
三、液体压强的大小
生活·物理·社会
当堂评价
第1课时
1. 通过活动，知道液体对容器底部、侧壁以及液体内部都有压强；
2. 知道压强计的工作原理，会用压强计对液体内部压强进行有序的探究，能对影响液体压强的主要因素提出猜想；
3. 能根据实验现象和数据，分析影响液体压强大小的因素，能概括液体内部压强的主要特点；
4.能根据液体压强特点说明或解释生产、生活中的一些现象或问题。
状态 形状(选填“固定”或“不固定”) 体积(选填“固定”或“不固定”)
固态 ______ ______
液态 ______ ______
气态 ______ ______

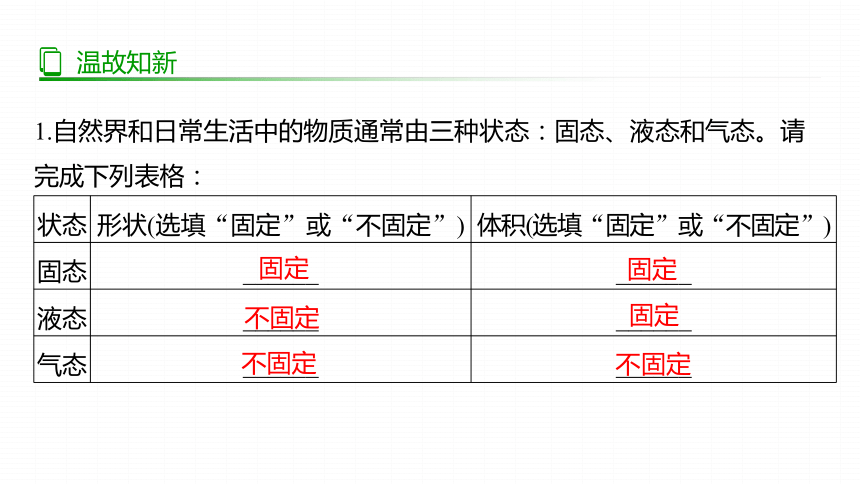

1.自然界和日常生活中的物质通常由三种状态：固态、液态和气态。请完成下列表格：
固定
固定
不固定
固定
不固定
不固定

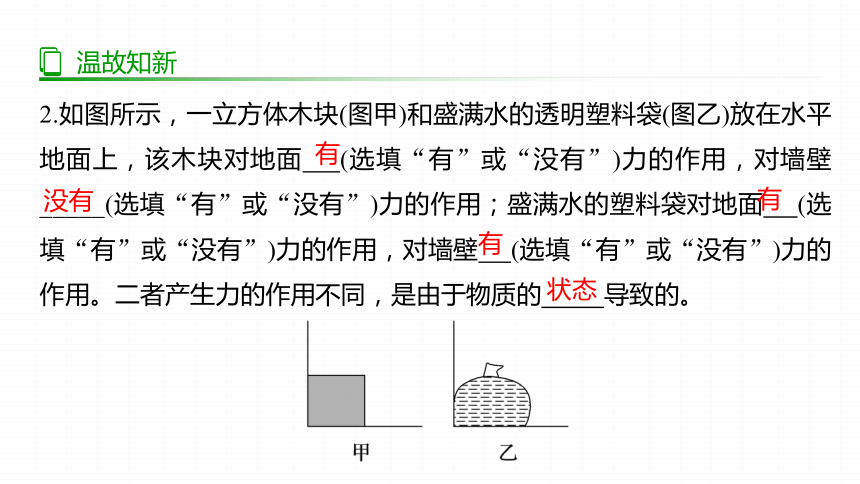

2.如图所示，一立方体木块(图甲)和盛满水的透明塑料袋(图乙)放在水平地面上，该木块对地面 (选填“有”或“没有”)力的作用，对墙壁_____(选填“有”或“没有”)力的作用；盛满水的塑料袋对地面 (选填“有”或“没有”)力的作用，对墙壁 (选填“有”或“没有”)力的作用。二者产生力的作用不同，是由于物质的 导致的。
有
没有
有
有
状态

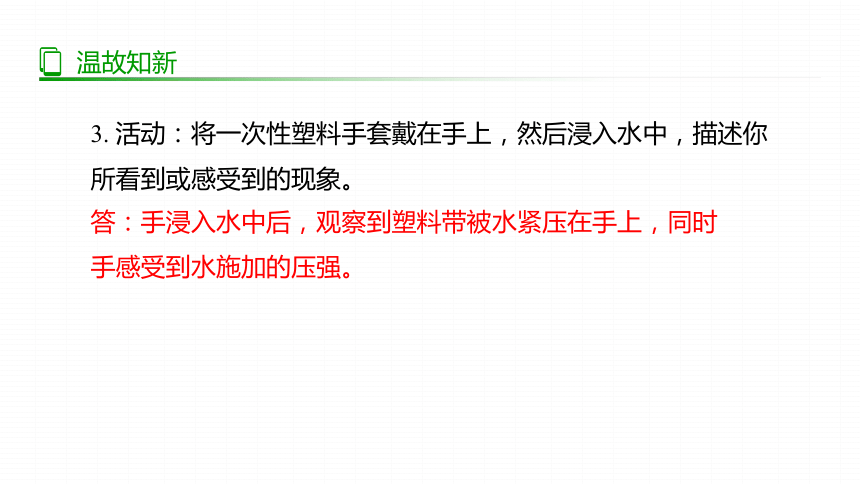

3. 活动：将一次性塑料手套戴在手上，然后浸入水中，描述你所看到或感受到的现象。
答：手浸入水中后，观察到塑料带被水紧压在手上，同时手感受到水施加的压强。
一、活动 体验液体压强的存在

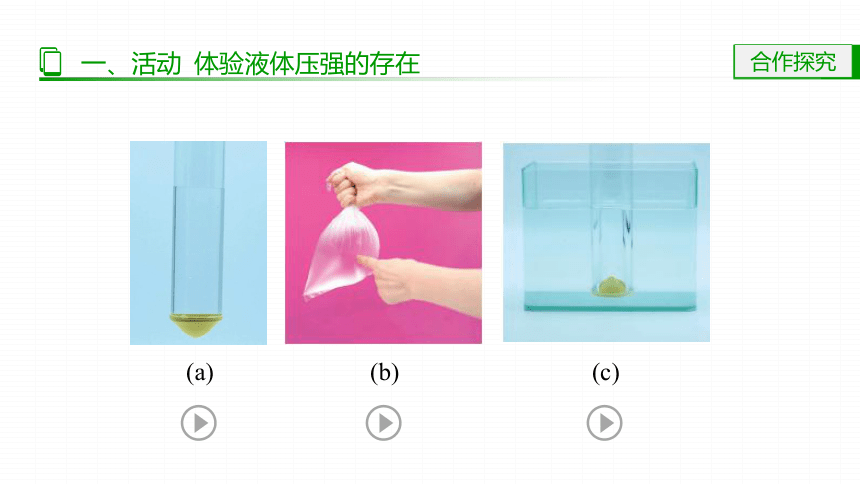

(a)
(b)
(c)
一、活动 体验液体压强的存在

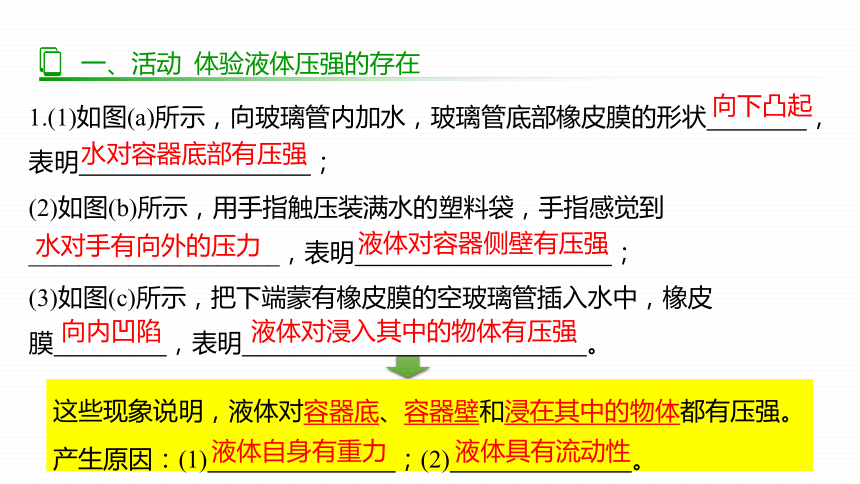

1.(1)如图(a)所示，向玻璃管内加水，玻璃管底部橡皮膜的形状 ，表明 ；
(2)如图(b)所示，用手指触压装满水的塑料袋，手指感觉到____________________，表明 ；
(3)如图(c)所示，把下端蒙有橡皮膜的空玻璃管插入水中，橡皮膜 ，表明 。
向下凸起
水对容器底部有压强
水对手有向外的压力
液体对容器侧壁有压强
向内凹陷
液体对浸入其中的物体有压强
这些现象说明，液体对容器底、容器壁和浸在其中的物体都有压强。
产生原因：(1) ；(2) 。
液体自身有重力
液体具有流动性
一、活动 体验液体压强的存在
(1)若将一个空药瓶，瓶口扎上橡皮膜，瓶口朝上浸没在水中，如图所示。请用箭头标示出橡皮膜凹陷的方向；转动药瓶，会发现 。
猜想 ；
2.深入探究
橡皮膜始终向内凹陷
液体对浸入其中的物体各个方向都有压强
一、活动 体验液体压强的存在

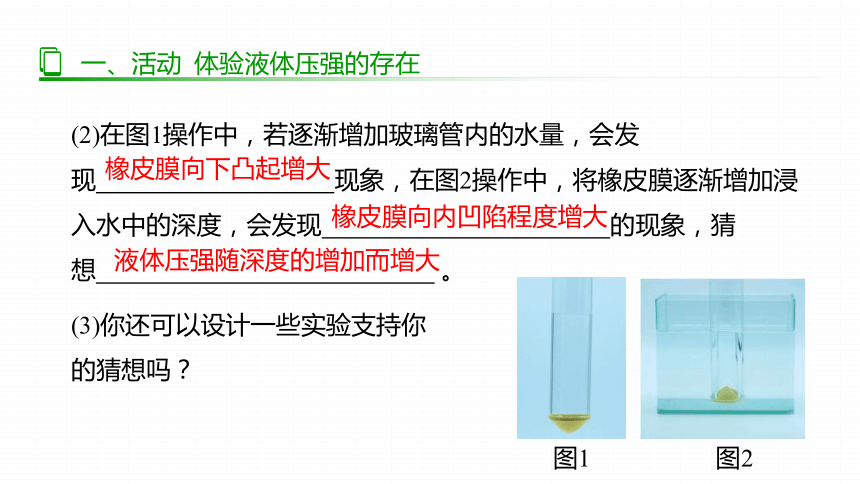

(2)在图1操作中，若逐渐增加玻璃管内的水量，会发
现 现象，在图2操作中，将橡皮膜逐渐增加浸入水中的深度，会发现 的现象，猜想 。
(3)你还可以设计一些实验支持你
的猜想吗？
橡皮膜向下凸起增大
橡皮膜向内凹陷程度增大
液体压强随深度的增加而增大
图1
图2

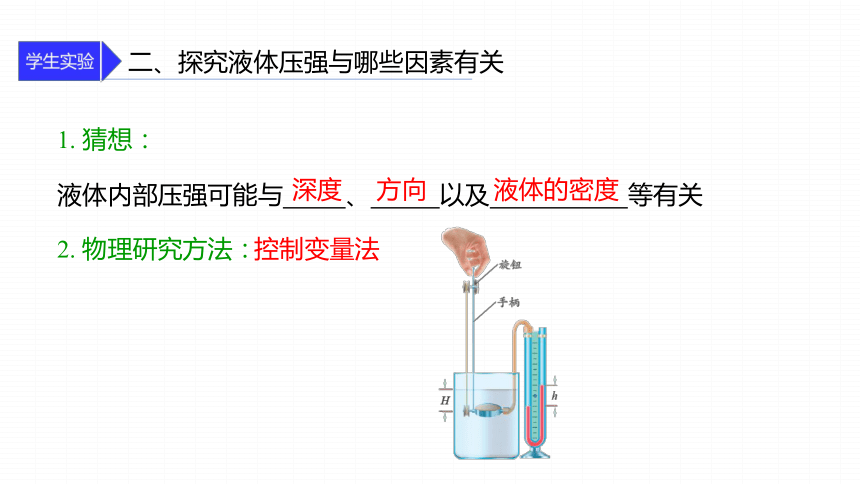

1. 猜想：
液体内部压强可能与 、 以及 等有关
2. 物理研究方法：
控制变量法
深度
方向
液体的密度
二、探究液体压强与哪些因素有关
二、探究液体压强与哪些因素有关

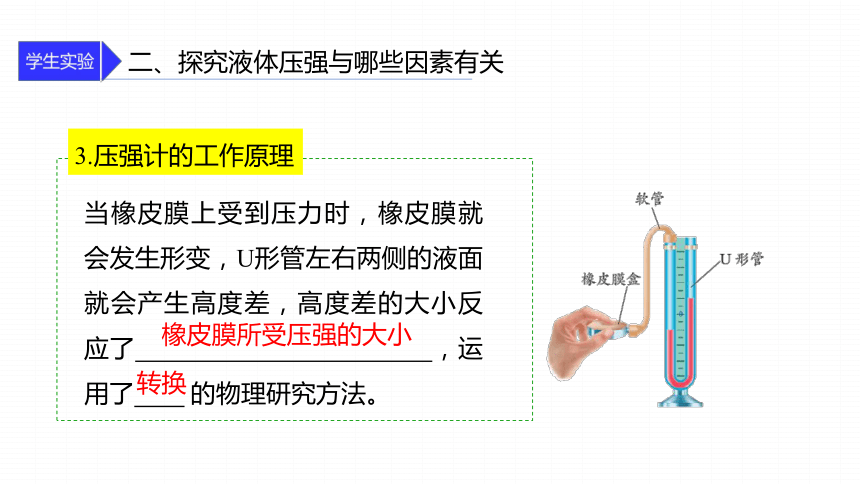

当橡皮膜上受到压力时，橡皮膜就会发生形变，U形管左右两侧的液面就会产生高度差，高度差的大小反应了 ，运用了 的物理研究方法。
3.压强计的工作原理
橡皮膜所受压强的大小
转换
点击播放

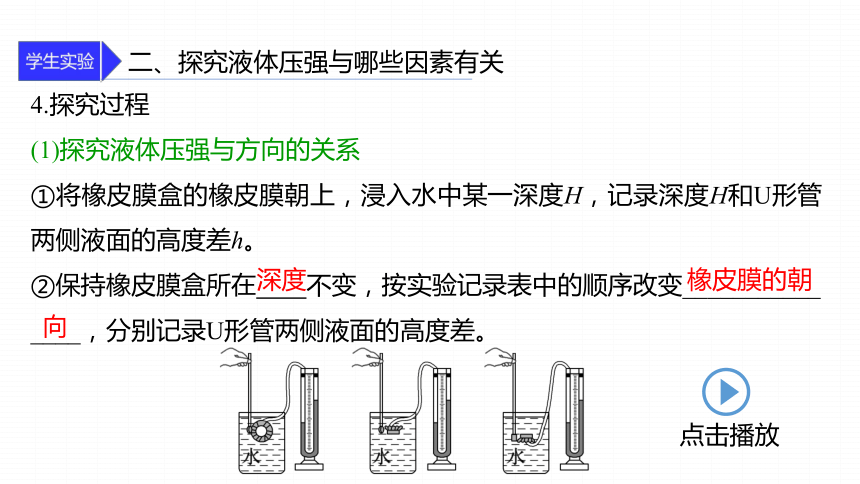

4.探究过程
(1)探究液体压强与方向的关系
①将橡皮膜盒的橡皮膜朝上，浸入水中某一深度H，记录深度H和U形管两侧液面的高度差h。
②保持橡皮膜盒所在 不变，按实验记录表中的顺序改变___________
____，分别记录U形管两侧液面的高度差。
深度
橡皮膜的朝
向
二、探究液体压强与哪些因素有关
返回
(2)探究液体压强与深度的关系
①保持橡皮膜盒所在深度和橡皮膜的朝向不变，移动橡皮膜盒，观察U形管两侧液面高度差的变化情况。
②改变橡皮膜盒在水中的 ，重复上述步骤。
深度H
二、探究液体压强与哪些因素有关
将液体压强计移到装有浓盐水的容器中，重复以上步骤。
数据记录表格
(3)探究液体压强与液体密度的关系
二、探究液体压强与哪些因素有关
橡皮膜盒的深度H/cm 橡皮膜的朝向 U形管两侧液面的高度差 h(橡皮膜在水中时)/cm h'(橡皮膜盒在浓盐水中时)/cm 4 上 ① 3.9 ③ 4.3
下 3.9 4.3
左 3.9 4.3
右 3.9 4.3
8 上 ② 7.8 ④ 8.6
下 7.8 8.6
左 7.8 8.6
右 7.8 8.6
5.交流讨论
(1)①(或③)单元中的数据相同，这表明_____________________________
_________________；
(2)②(或④)单元中的数据也相同，但与①(或③)单元中的数据不同，这表明 ；
(3)对①③(或②④)单元进行比较，可以得到_________________________
_________。
液体内部各个方向都有压强；同
一深度，压强相等
液体内部压强随深度的增大而增大
深度相同时，液体密度越大，
压强越大
二、探究液体压强与哪些因素有关
6.实验结论
液体内部 都有压强；同一深度， 相等；深度增大，压强_____；深度相同时，液体 越大，压强越大。
各个方向
压强
增大
密度
二、探究液体压强与哪些因素有关
7.问题分析
(1)在压强计的橡皮膜盒放入水中之前，发现U形管两侧液面不相平，该如何处理？
答案　将橡胶管取下，重新安装调节，直至U形管左右两管液面相平。
(2)实验前检查液体压强计，发现按压橡皮膜时，U形管两侧液面几乎没有变化，可能是什么原因导致的？如何解决？
答案　说明装置可能漏气，应重新紧固橡皮膜和橡胶管。
二、探究液体压强与哪些因素有关
(3)将图中装有水的玻璃管缓缓倾斜(水不溢出)，在此过程中，橡皮膜的形变程度有何变化？据此说说你对“深度”的理解。
答案　将玻璃管逐渐倾斜，橡皮膜的形变程度变小，说明水对橡皮膜的压强逐渐减小。深度是指自液面向下到容器底部的垂直距离。
二、探究液体压强与哪些因素有关
深度
1.液体压强公式推导过程：
p=====ρgh
2.液体压强公式的理解：
(1)单位：p： ，ρ： ，g： ，h： 。
(2)关于深度h：指所研究的点到 的 距离，与容器的形状等因素 。
(3)由公式可以看出，液体压强大小只与液体的 与所处的 有关，与其他因素无关。
Pa
kg/m3
N/kg
m
液面
垂直
无关
密度ρ
深度h
*三、液体压强的大小
S
h
G
1
2
3
4
5
1. (实践与练习1)如图所示，水坝的下部总要比上部建造得宽一些。这是为什么？
答：因为液体的压强随深度的增大而增大，所以水坝的下部所受水的压强比水坝上部所受的压强大，为了防止水坝的下部被冲垮，水坝的下部总要比上部建造得宽一些。
2. 如图所示，A、B、C 是三个圆柱形容器，分别装有水或酒精。容器B、C的底面积和液面高度相等。(ρ水>ρ酒精)
(1)如何比较容器A、B 中水对容器底部压强的大小？
(2)如何比较容器B、C 中液体对容器底部压强的大小？
1
2
3
4
5
A B C
答： (1)根据液体压强的特点：A、B容器中的液体都是水，A容器中水的深度小于B容器中水的深度，所以B容器中水对容器底部的压强大。
(2) B、C容器中，液体的深度相同，由于酒精的密度小于水的密度，所以C容器中酒精对容器底部的压强小。
提醒：液体的压强与液体的深度、密度有关，与液体的形状、质量无关。
3. (实践与练习2)帕斯卡曾做过著名的“裂桶实验”：如图所示，在一个密闭、装满水的木桶桶盖上插入一根细长的管子，然后从上方往管子里灌水。结果，只灌了几杯水，桶竟裂开了。请说明其中的道理。
答：液体的压强随着深度的增大而增大。虽然只向管子内灌入几杯水，由于管子很细，水的深度显著增大，产生的压强增大，导致桶裂开。
1
2
3
4
5
4. 如图所示，盛有水的容器中有a、b、c三点，它们受到水的压强分别为pa、pb和pc，则pa pb pc(填“>”,“<”或“=”)。
解析 液体压强公式p＝ρ液gh中的h(深度)是指液体与大气直接接触的液面即“自由液面”到研究点所在的水平面的距离；由图知道hb＝hc＞ha。所以，当液体密度一定时，有pa＜
＝
1
2
3
4
5
5.(2024·淮安)在“探究影响液体内部压强因素”实验中：
5-1
5-2
5-3
1
2
3
4
(1)实验中使用的压强计如图甲所示．使用前用手指按压橡皮膜，是为了检查压强计的 。实验中，通过U形管两侧液面的 来反映液体内部压强的大小。
(2)比较乙、丙两图，可得结论：不同液体的相同深度处， 越大，液体压强越大。
气密性
高度差
液体的密度
5-1
5-2
5-3
1
2
3
4
(3)换用五根一端蒙有相同橡皮膜的玻璃管(粗细相同)，探究影响液体压强大小的因素。管中加入适量的水，如图丁所示。
①根据图丁中1、2和3号管的现象，可得液体压强大小与 有关。
②为了探究液体长度对液体压强有无影响，用4号管和5号管进行实验。由图示实验现象可知，液体压强与液体长度 。
液体的深度
无关
5-1
5-2
5-3
1
2
3
4
解析
解析　 (1)使用前用手指按压强计的橡皮膜，是为了检查实验装置的气密性，如果按压探头时，U形管两侧液面高度差有明显变化，则气密性良好。实验采用转换法，实验中，通过U形管两侧液面的高度差来反映液体内部压强的大小。
(2)乙、丙两图所用的液体不同，探头所处的深度相同，U形管两侧两管中液面的高度差不同，可得出结论：不同液体的相同深度处，液体的密度越大，压强越大。
(3) ①由丁图1、2和3号管可知，液体的深度不同，橡皮膜凸出的程度也不同，因此可得液体压强大小与液体的深度有关。
②由丁图4和5号管可知，液体的长度不同，深度相同，橡皮膜凸出的程度相同，因此可得液体压强与液体长度无关。
载人深潜的难度并不亚于载人航天。这是因为潜水器潜入海底越深，受到海水的压强 。简单的说，至少要克服两大困难：一是壳体必须能承受巨大的海水 ；二是舱内环境必须满足人的生存条件，如舱内压强、温度等要基本不受外界影响。
生活·物理·社会
阅读“奋斗者号”全海深载人潜水器，完成以下内容。
越大
压强
