(共22张PPT)
杠 杆
人教鄂教版小学科学五年上
你知道这位工人在使用哪种工具吗？
很久以前，人类就学会利用一些自然材料如石头、木头、兽骨、植物纤维等来制造工具。人们知道，单纯依靠自己的肌肉产生的力量是有限的，制造一些工具可以产生更好的效果。在铁路维修、矿山开发、汽车轮胎拆卸等劳动过程中，人们往往会使用一种简单的工具——撬棍。
聚焦
操作时，只要在一根撬棍下面放一个支撑的物体，就可以用它撬动重物了。撬棍的原理是杠杆，杠杆可以省力、省距离或改变力的作用方向，给我们的生活带来便利。
古希腊物理学家阿基米德曾说过：如果给我一个支点，我能把地球抬起来。
不过，阿基米德不仅需要一个支点，而且还需要一根很长的棍子。如果真的有一个支点和一根很长的棍子，阿基米德可以撬动地球吗？
老铁们 没毛病！
一、杠杆的定义
1、杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
杠杆可以是直的，也可以是弯的

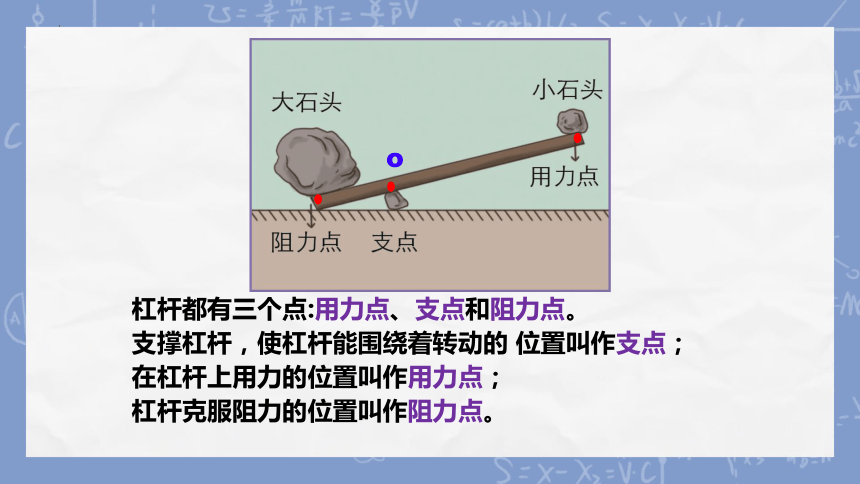

杠杆都有三个点:用力点、支点和阻力点。
支撑杠杆，使杠杆能围绕着转动的 位置叫作支点；
在杠杆上用力的位置叫作用力点；
杠杆克服阻力的位置叫作阻力点。
o

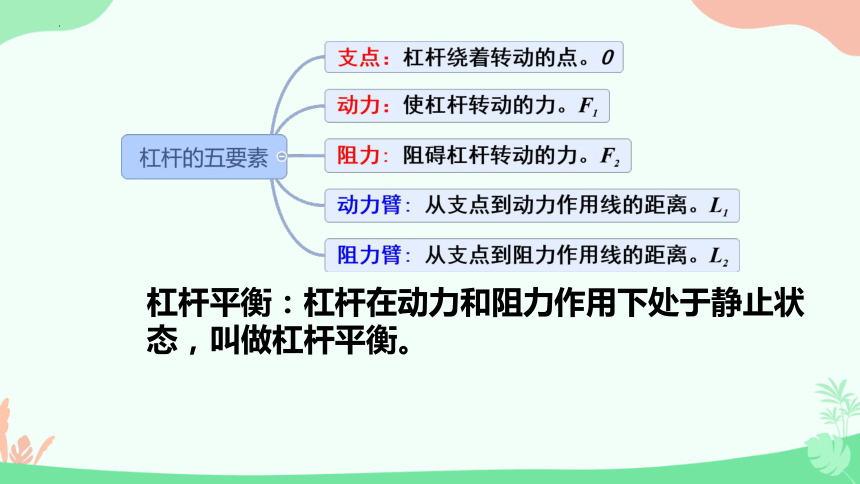

杠杆平衡：杠杆在动力和阻力作用下处于静止状态，叫做杠杆平衡。

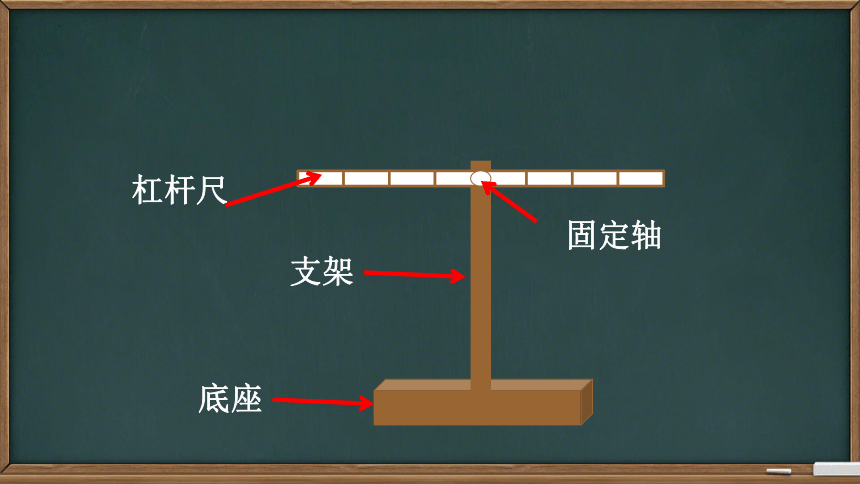

底座
支架
固定轴
杠杆尺
1
2
3
4
1
2
3
4
支点

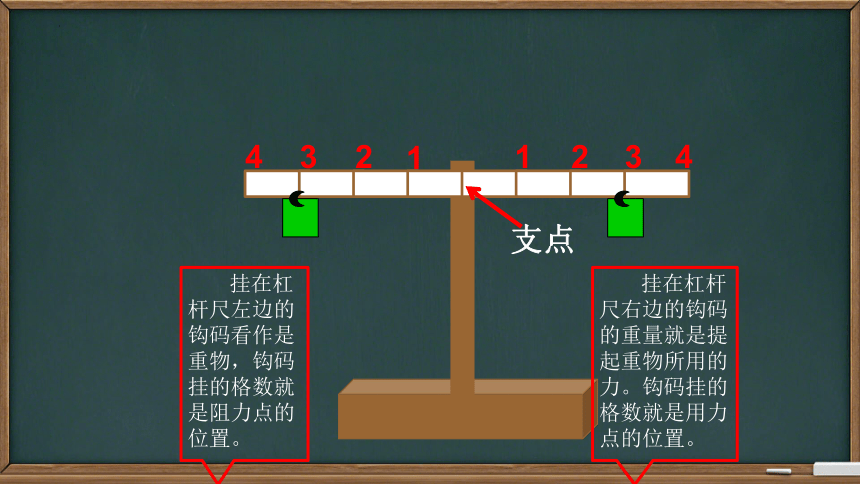

挂在杠杆尺左边的钩码看作是重物，钩码挂的格数就是阻力点的位置。
挂在杠杆尺右边的钩码的重量就是提起重物所用的力。钩码挂的格数就是用力点的位置。
调节天平水平平衡目的：
便于直接读出力臂的大小
左边（阻力点）情况 右边（用力点）情况
钩码数(个) 阻力点到支点的距离（格） 钩码数(个) 用力点到支点的距离（格）
1 3 1 3
1
2
3
4
1
2
3
4
左边（阻力点）情况 右边（用力点）情况
钩码数(个) 阻力点到支点的距离（格） 钩码数(个) 用力点到支点的距离（格）
1 3 1 3
1
2
3
4
1
2
3
1
1
3
4
3
杠杆平衡条件：F1L1=F2L2
杠杆平衡条件
杠杆在什么时候省力？在什么时候费力？在什么时候不省力也不费力呢？
支点
用力点
阻力点
小于
这样的杠杆省力。
义 务 教 育 课 程 标 准 实 验 教 材
相等
这样的杠杆不省力也不费力
支点
用力点
阻力点
支点
用力点
阻力点
大于
这样的杠杆费力。
杠杆的秘密
1.什么情况下省力？
阻力点到支点的距离小于用力点到支点的距离
2.什么情况下费力？
阻力点到支点的距离大于用力点到支点的距离
3.什么情况下不省力也不费力？
阻力点到支点的距离等于用力点到支点的距离
那么杠杆分为几种类型？如何区分？
你记住了么？
