九全物理同步课件
情境式教学课件
（人教版九年级
全
2025年秋九全物理教学（自学）课件嵌视频（新教材）
第十四章 内能的利用
14.4 大单元整合复习
能量守恒定律
内能的
利用
热机的效率
能量的转化与守恒
热机
能量的转化和转移
原理
四冲程汽油机的工作过程
物理意义
特点
定义
热量计算
热值
热效率的计算

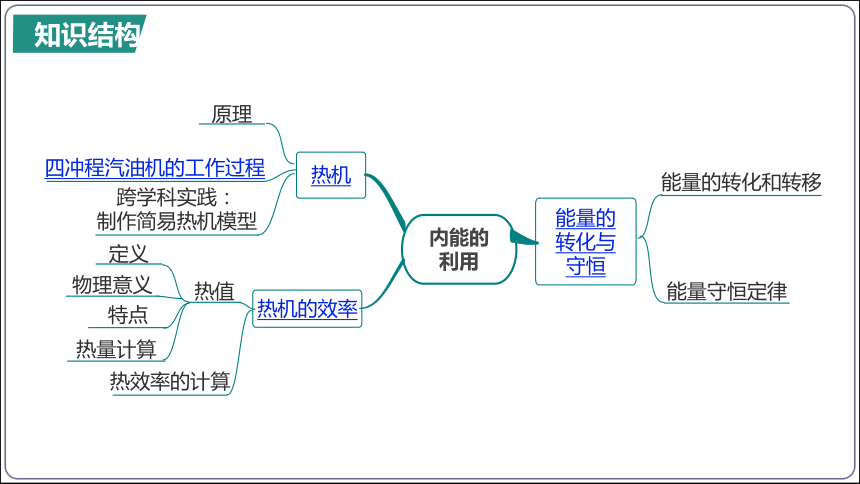

知识结构
跨学科实践：
制作简易热机模型
1.能量的转化：在一定条件下，各种形式的能是可以相互________的。例如：摩擦生热，机械能转化为内能；水电站里水轮机带动发电机发电，机械能转化为电能等。
2.能量守恒定律：能量既不会凭空消失，也不会凭空产生，它只会从一种形式________为其他形式，或者从一个物体________到其他物体，而在转化和转移的过程中，能量的总量______________。
返回知识结构图
转化
转化
转移
保持不变
重点回顾
能量的转化与守恒

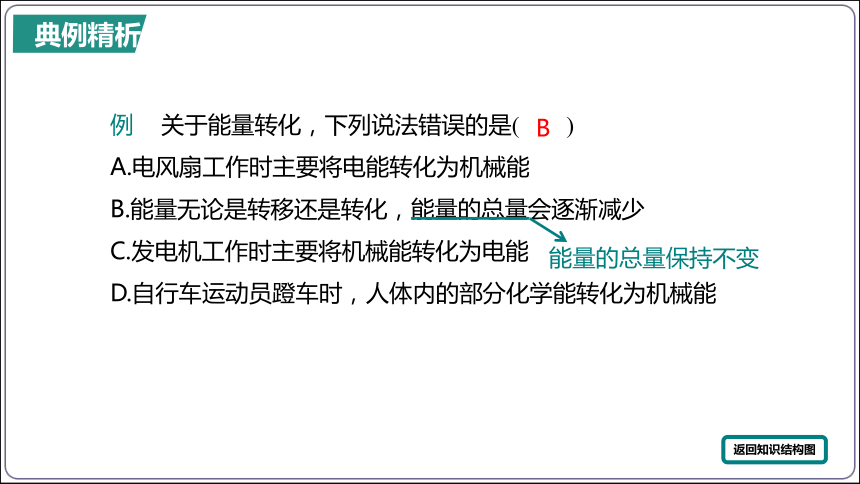

例 关于能量转化，下列说法错误的是(　　)
A.电风扇工作时主要将电能转化为机械能
B.能量无论是转移还是转化，能量的总量会逐渐减少
C.发电机工作时主要将机械能转化为电能
D.自行车运动员蹬车时，人体内的部分化学能转化为机械能
返回知识结构图
B
能量的总量保持不变
典例精析

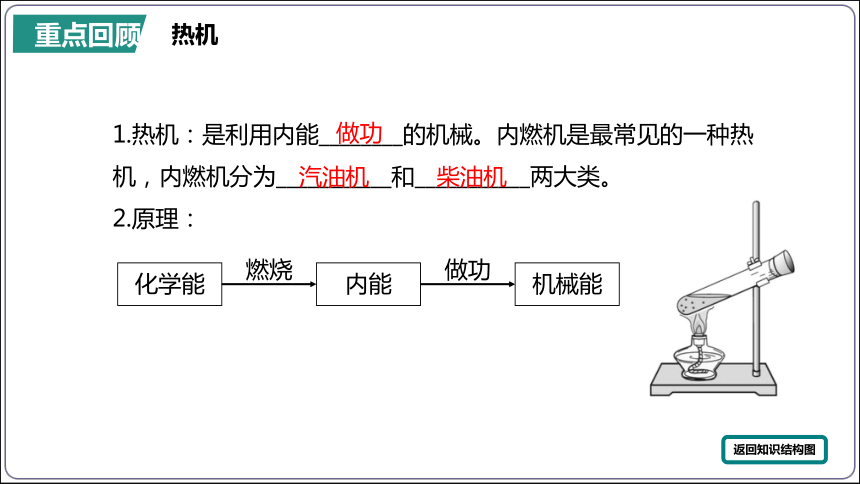

1.热机：是利用内能________的机械。内燃机是最常见的一种热机，内燃机分为___________和___________两大类。
2.原理：
返回知识结构图
做功
汽油机
柴油机
化学能
内能
机械能
燃烧
做功
重点回顾
热机

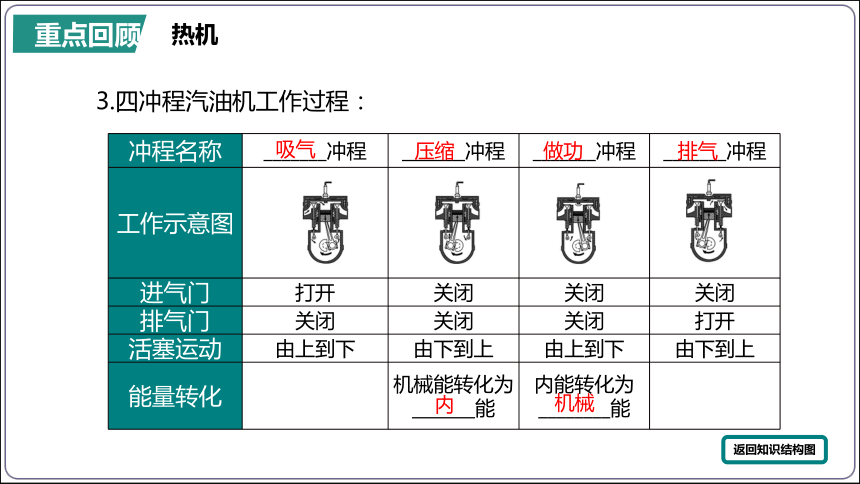

3.四冲程汽油机工作过程：
返回知识结构图
冲程名称 _______冲程 _______冲程 _______冲程 _______冲程
工作示意图
进气门 打开 关闭 关闭 关闭
排气门 关闭 关闭 关闭 打开
活塞运动 由上到下 由下到上 由上到下 由下到上
能量转化 机械能转化为_______能 内能转化为________能
吸气
压缩
做功
排气
内
机械
重点回顾
热机

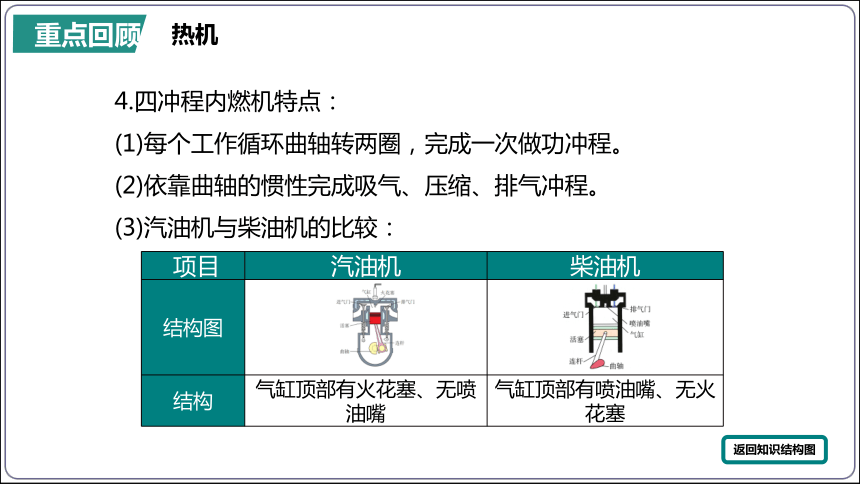

4.四冲程内燃机特点：
(1)每个工作循环曲轴转两圈，完成一次做功冲程。
(2)依靠曲轴的惯性完成吸气、压缩、排气冲程。
(3)汽油机与柴油机的比较：
返回知识结构图
项目 汽油机 柴油机
结构图
结构 气缸顶部有火花塞、无喷油嘴 气缸顶部有喷油嘴、无火花塞
重点回顾
热机
返回知识结构图

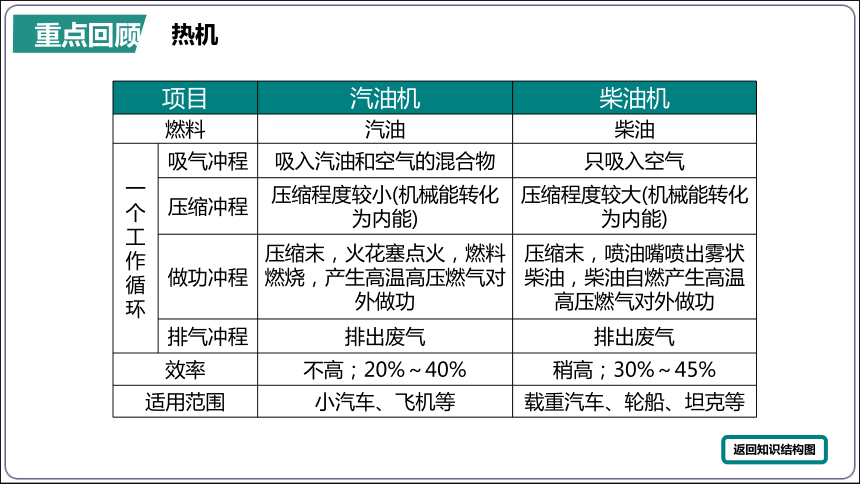

项目 汽油机 柴油机
燃料 汽油 柴油
一个工作循环 吸气冲程 吸入汽油和空气的混合物 只吸入空气
压缩冲程 压缩程度较小(机械能转化为内能) 压缩程度较大(机械能转化为内能)
做功冲程 压缩末，火花塞点火，燃料燃烧，产生高温高压燃气对外做功 压缩末，喷油嘴喷出雾状柴油，柴油自燃产生高温高压燃气对外做功
排气冲程 排出废气 排出废气
效率 不高；20%～40% 稍高；30%～45%
适用范围 小汽车、飞机等 载重汽车、轮船、坦克等
重点回顾
热机
例1 如图是汽油机工作时的四个冲程，其中属于做功冲程的是(　　)
C
返回知识结构图
A
B
C
D
进气门开启，气体流入气缸，是吸气冲程
两气门都关闭，火花塞点火，活塞下行，气缸容积变大，是做功冲程
两气门都关闭，活塞上行，气缸容积变小，是压缩冲程
排气门开启，气体流出气缸，是排气冲程
典例精析
例2 一台单缸四冲程柴油机曲轴的转速是1 800 r/min，则柴油机每秒(　　)
A．完成30个冲程，做功30次
B．完成60个冲程，做功60次
C．完成60个冲程，做功15次
D．完成120个冲程，做功30次
返回知识结构图
柴油机曲轴每转2圈完成4个冲程，做1次功。
C
典例精析
1. 热值：
(1)定义：把某种燃料________燃烧放出的________与其________之比，叫作这种燃料的热值，用符号________表示。
(2)特性：热值的大小取决于燃料的种类。
(3)单位(符号)：________(固体、液体)，________(气体)。
(4)公式：燃料完全燃烧放热Q放＝________(固体、液体)或Q放＝________(气体)。
(5)意义：热值在数值上等于____________某种燃料完全燃烧放出的
热量。
返回知识结构图
质量
完全
热量
J/kg
q
J/m3
重点回顾
热机的效率
1kg
qm
qV
燃料
完全燃烧放出的热量
2.热机的效率：
(1)定义：热机工作时，用来做____________的这部分能量与_______
_________________________之比。
(2) 公式：η＝。
(3)提高热机效率的主要途径：
①使燃料燃烧充分；②尽量减少各种热量损失；
③注意保养，保证良好的润滑，减小摩擦；
④采用先进技术和设备。
返回知识结构图
有用功
重点回顾
热机的效率
例1 使质量为50 kg的水，从20℃升高到50℃吸收的热量是__________J，这些热量如果完全由煤气燃烧来提供，至少需要________kg的煤气。[水的比热容为4.2×103 J/(kg·℃)，煤气的热值为4.2×107 J/kg]
返回知识结构图
6.3×106
0.15
水吸收的热量Q吸=cm（t-t0）= 4.2×103 J/(kg·℃)×50kg×
（50℃-20℃）=6.3×106J，
需要煤气的质量m=
水吸收的热量等于煤气燃烧放出的热量
典例精析
例2 泸州沱江六桥全程长4 km，桥面设计为双向8车道，中间预留了轻轨线路，于2018年1月通车。一辆小轿车做匀速直线运动通过泸州沱江六桥，速度为50 km/h，受到的阻力恒为660 N，通过全程所需的时间为_______min，牵引力所做的功为______________J；若通过全程消耗了0.2 kg的汽油，汽油机的效率为___________。(已知q汽油＝4.4×107 J/kg)
返回知识结构图
4.8
2.64×106
30%
求时间，已知路程和速度，根据公式t=来计算
求做功，已知路程和力，根据公式W=Fs来计算
牵引力等于阻力
根据公式Q=qm，求出汽油完全燃烧放出的热量，再根据η＝，求汽油机的效率
典例精析
实验探究：内能做功
实验过程：在试管内装些水，用橡胶塞塞住试管口，
用酒精灯加热至沸腾。
实验现象：橡胶塞被冲出去，试管口出现“白雾”。
实验分析：酒精燃烧是化学能转化为________能；酒
精燃烧将水加热至沸腾，是通过_________的方式使水的内能增加；塞子受到水蒸气的压力冲出去，水蒸气的________能转化为塞子的________能；水蒸气内能减少，温度降低，________形成小水滴。
返回知识结构图
内
热传递
内
机械
液化
实验突破
1.如图所示是四冲程汽油机的一个冲程，该冲程是将________能转化为________能。
返回知识结构图
机械
内
课堂练习
2．若某汽油机每秒完成40个冲程，则每秒它对外做功________次，曲轴转过________圈。
返回知识结构图
20
10
课堂练习
3．在下列各种现象中，能量只发生转移而不发生转化的过程是(　　)
A.冬天用手摸户外的铁棒时感觉很冷
B.植物吸收太阳光进行光合作用
C.烧水时，壶盖被顶起
D.日光灯发光
A　
返回知识结构图
课堂练习
4.若“可燃冰”热值是天然气的10倍，天然气热值为4.2×107 J/kg，完全燃烧0.5 kg“可燃冰”放出的热量为__________J；若在不考虑热量损失的情况下，这些热量能使800 kg、45℃的水刚好达到沸点，则此时水的沸点是________℃，水面上方的气压________（选填“大于”“小于”或“等于”）一个标准大气压。[水的比热容为4.2×
103 J/(kg·℃)]
2.1×108　
返回知识结构图
107.5　
大于　
课堂练习
5.一辆小轿车质量为1.8 t，车轮与地面总接触面积为1 000 cm2，小轿车发动机的效率是20%，它在平直公路上匀速行驶时的牵引力为644 N(空气阻力不计，汽油热值q＝4.6×107 J/kg，g取10 N/kg)。求：
(1)该小轿车静止时对水平地面的压强。
返回知识结构图
解：m＝1.8 t＝1.8×103 kg，小轿车的重力G＝mg＝1.8×103 kg×
10 N/kg＝1.8×104 N，对地面的压力F1＝G＝1.8×104 N，对地面的压强p＝＝＝1.8×105 Pa。
课堂练习
5.一辆小轿车质量为1.8 t，车轮与地面总接触面积为1 000 cm2，小轿车发动机的效率是20%，它在平直公路上匀速行驶时的牵引力为644 N(空气阻力不计，汽油热值q＝4.6×107 J/kg，g取10 N/kg)。求：
(2)该小轿车在平直公路上匀速行驶100 km消耗汽油的质量。
返回知识结构图
小轿车匀速行驶100km牵引力做功W有＝F2s＝644N×100×103 m＝6.44×107 J，小轿车发动机做的总功W总＝＝＝3.22×108 J，
消耗汽油放出的热量Q放＝W总＝3.22×108 J，
消耗汽油的质量m油＝＝＝7kg。
课堂练习
