(共25张PPT)
§6.4 生活中的圆周运动

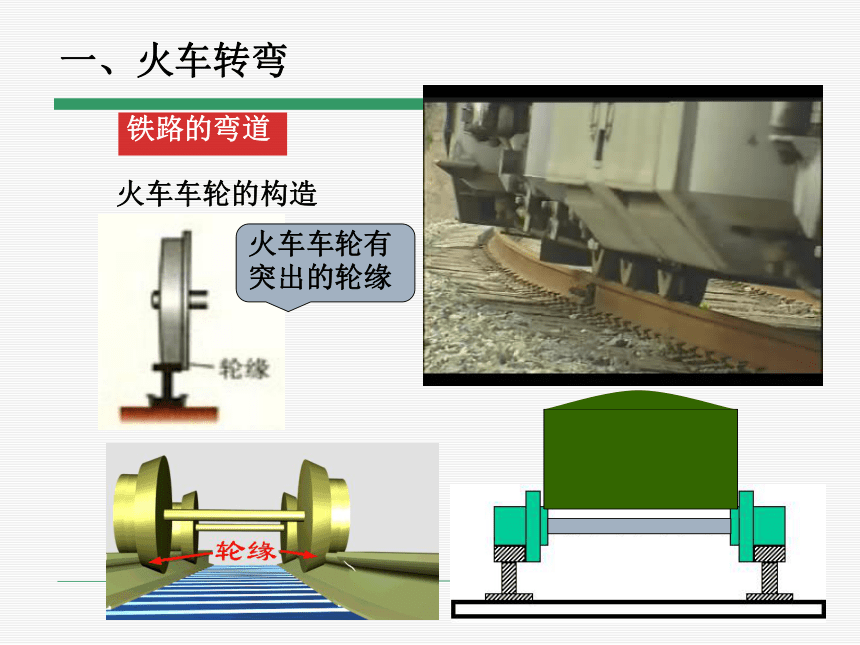

铁路的弯道
火车车轮的构造
火车车轮有突出的轮缘
一、火车转弯
FN
F
G

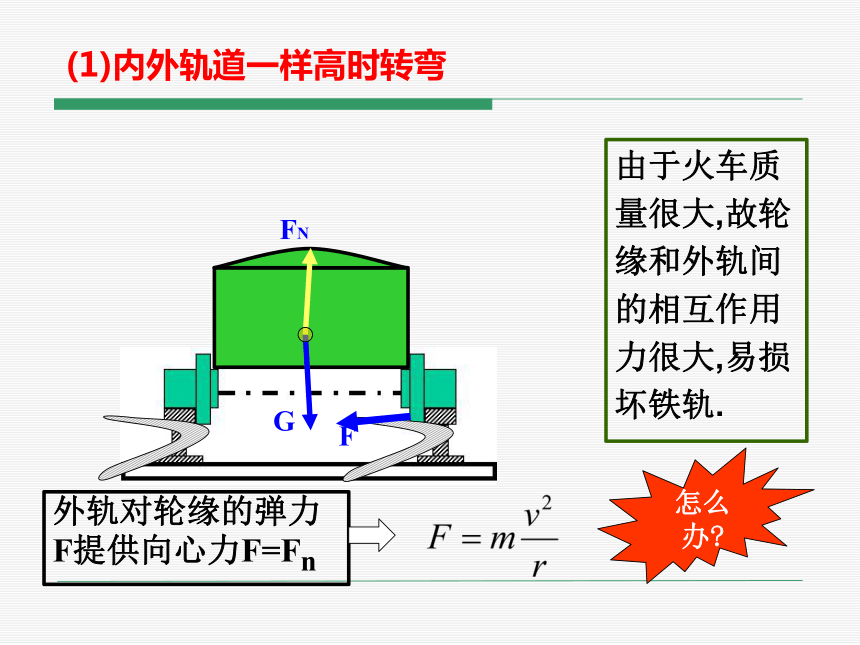

(1)内外轨道一样高时转弯
外轨对轮缘的弹力F提供向心力F=Fn
由于火车质量很大,故轮缘和外轨间的相互作用力很大,易损坏铁轨.
怎么办
(2) 外轨高内轨低时转弯
h、r越大,火车转弯设计速度越大
此为火车转弯时的设计速度
思考:
(1)如果v行驶>v设计,情况如何
(2)如果v行驶θ很小时,tanθ≈sinθ

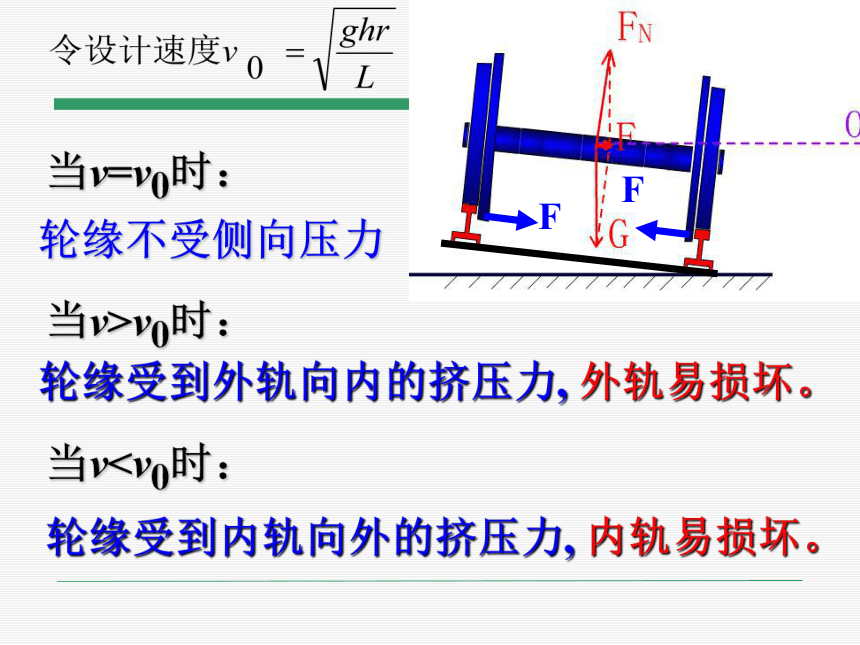

当v=v0时:
当v>v0时:
当v轮缘不受侧向压力
轮缘受到外轨向内的挤压力, 外轨易损坏。
轮缘受到内轨向外的挤压力, 内轨易损坏。
F
F

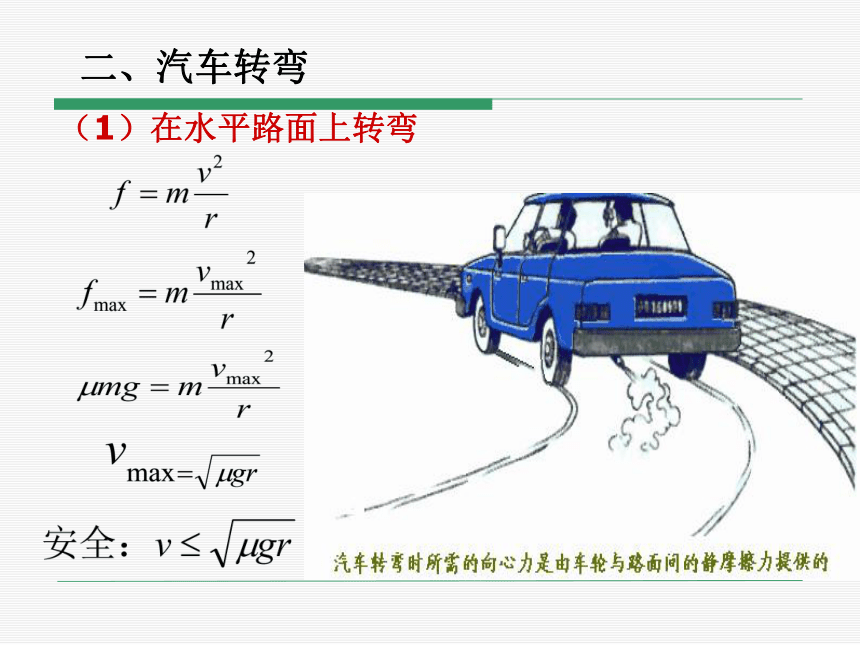

二、汽车转弯
(1)在水平路面上转弯

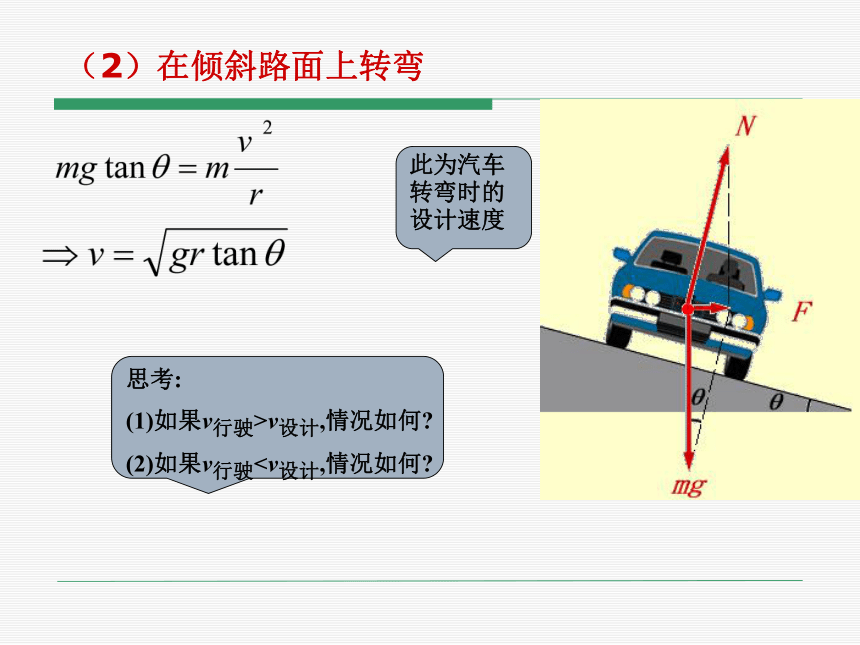

(2)在倾斜路面上转弯
此为汽车转弯时的设计速度
思考:
(1)如果v行驶>v设计,情况如何

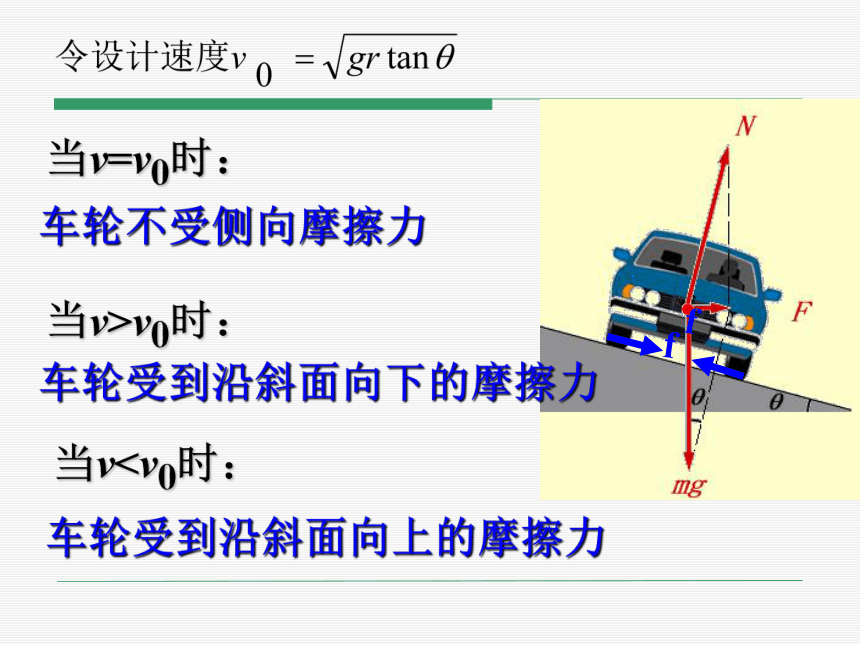

(2)如果v行驶当v=v0时:
车轮不受侧向摩擦力
当v>v0时:
车轮受到沿斜面向下的摩擦力
f
当v车轮受到沿斜面向上的摩擦力
f

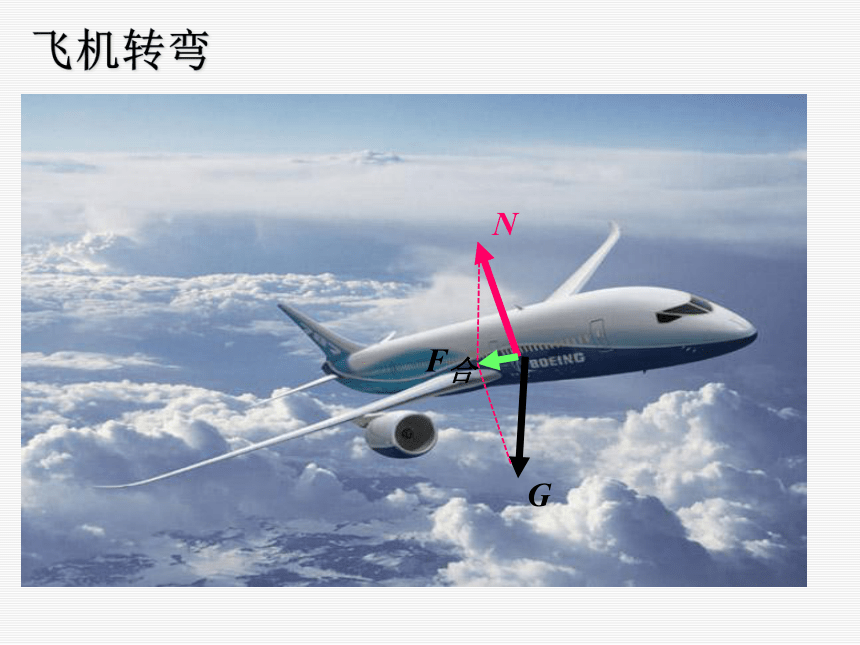

飞机转弯
G
N
F合
G
N
F合
自行车转弯
飞车走壁
(质量为m,半径为r,车速为v)
失重
超重
三、拱形桥与凹形桥
mg
N
mg
N




只受重力
重力、支持力
飞离桥面
例1.一辆卡车在丘陵地匀速行驶,地形如图所示,由于轮胎太旧,途中爆胎,爆胎可能性最大的地段应是( )
A. a处 B. b处
C. c处 D. d处
D
a
b
c
d
例2.摩天轮顺时针匀速转动时,重为G的游客经过图中a、b、c、d四处时,以下说法正确的是(  )
A.游客在a处受的摩擦力向右
B.游客在b处受的支持力小于G
C.游客在c处受的摩擦力等于零
D.游客在d处受的支持力大于G
C
A.无;B.等于;D.等于
例3.一辆质量m=2t的小轿车,驶过半径R=50m的一段圆弧形桥面,重力加速度g=10m/s2.求:
(1)若桥面为凹形,汽车以20m/s的速度通过桥面最低点时,对桥面压力是多大?
(2)若桥面为凸形,汽车以10m/s的速度通过桥面最高点时,对桥面压力是多大?
(3)汽车以多大速度通过凸形桥面顶点时,对桥面刚好没有压力?
(4)若桥面为凸形,汽车以多大的速度通过桥面最高点时,对桥面压力是4000N.
说一说:若汽车不在拱形桥的最高点或最低点时,又该如何求解呢?
四、航天器中的失重现象
设总质量为M,人的质量为m,轨道半径为r.
∴航天器内的一切物体均处于完全失重状态。
五、离心运动
1定义:
做圆周运动的物体,所受的合力突然消失或合力不足以提供向心力时,物体将逐渐远离圆心的运动。
2应用与防止:
例1:洗衣机脱水桶
例2:离心制管技术
例3:车辆转弯要限速
例4:砂轮、飞轮要限速转动
例4.在光滑水平面上,小球在水平拉力F作用下做匀速圆
周运动,如图所示.若小球运动到P点时,拉力F发生变化
,关于小球运动情况正确的是(   ).
A.若拉力突然消失,小球将沿轨迹Pa运动
B.若拉力突然变小,小球将沿轨迹Pb运动
C.若拉力突然变小,小球将沿轨迹Pc运动
D.若拉力突然变大,小球将沿轨迹Pc运动
ABD
模型1:轻绳
V
O
mg
F
V
外轨
六、竖直平面内的临界状态问题(通过最高点的条件)
只受重力
重力、拉力
不能到达最高点
mg
F
(或压力)
mg
F
模型2:轻杆
O
mg
F1
F2
V
内外轨
只受重力
重力、向下的拉力
重力、向上的支持力
(外轨对它向下的压力)
(内轨对它向上的支持力)
例5.如图所示,杂技演员在做水流星表演时,用两根等
长的绳系着装有水的水桶,在竖直平面内做圆周运动,大
家讨论一下满足什么条件水才能不从水桶中流出来。若水
的质量m=0.5kg,单根绳长l=50cm,求:
(1)最高点水不流出的最小速率;
(2)水在最高点速度v=3m/s时,水对桶底的压力。
(3)水在最低点速度v=5m/s时,水对桶底的压力。
思考:若本题将绳换成轻杆,将桶换成球,上面所求的临界速率还适用吗?
例6.长L=0.5m、质量可忽略不计的细杆,其一端可绕O
点在竖直平面内转动,另一端固定着一个物体A。A的质
量为m=2kg,当A通过最高点时,如图所示,求在下列两
种情况下杆对小球的力。
(1)A在最高点的速率为1m/s;
(2)A在最高点的速率为4m/s.
(3)A在最低点的速率为5m/s.
例7.如图甲所示,一长为l的轻绳,一端穿在过O点的水平转轴上,另一端固定一质量未知的小球,整个装置绕O点在竖直面内转动。小球通过最高点时,绳对小球的拉力F与其速度平方v2的关系如图乙所示,重力加速度为g,下列判断正确的是(    )
A.图象函数表达式为
B.重力加速度
C.绳长不变,用质量较小的球
做实验,得到的图线斜率更大
D.绳长不变,用质量较小的球
做实验,图线b点的位置不变
BD
例8.如图甲所示,一轻杆一端固定在O点,另一端固定一小球,在竖直平面内做半径为R的圆周运动.小球运动到最高点时,杆与小球间弹力大小为N,小球在最高点的速度大小为v,N v2图象如乙图所示下列说法正确的是( )
A.当地的重力加速度大小为
B.小球的质量为
C.v2=c时,杆对小球弹力方向向上
D.若v2=2b.则杆对小球弹力大小为a
ABD
例9.如图所示,小球m在竖直放置的光滑圆形管道内做
圆周运动,下列说法中正确的有(  )
A.小球通过最高点的最小速度为
B.小球通过最高点的最小速度为零
C.小球在水平线ab以下管道中运动时,
外侧管壁对小球一定有作用力
D.小球在水平线ab以上管道中运动时,
内侧管壁对小球一定有作用力
BC
解决圆周运动问题的基本思路:
1.确定研究对象:做圆周运动的物体
2.确定圆周运动的轨道平面、圆心位置和轨道半径。
3.对研究对象进行受力分析,画出受力示意图。
4.运用平行四边形定则或正交分解法求向心力。
5.用牛顿第二定律和平衡条件建立方程求解。
