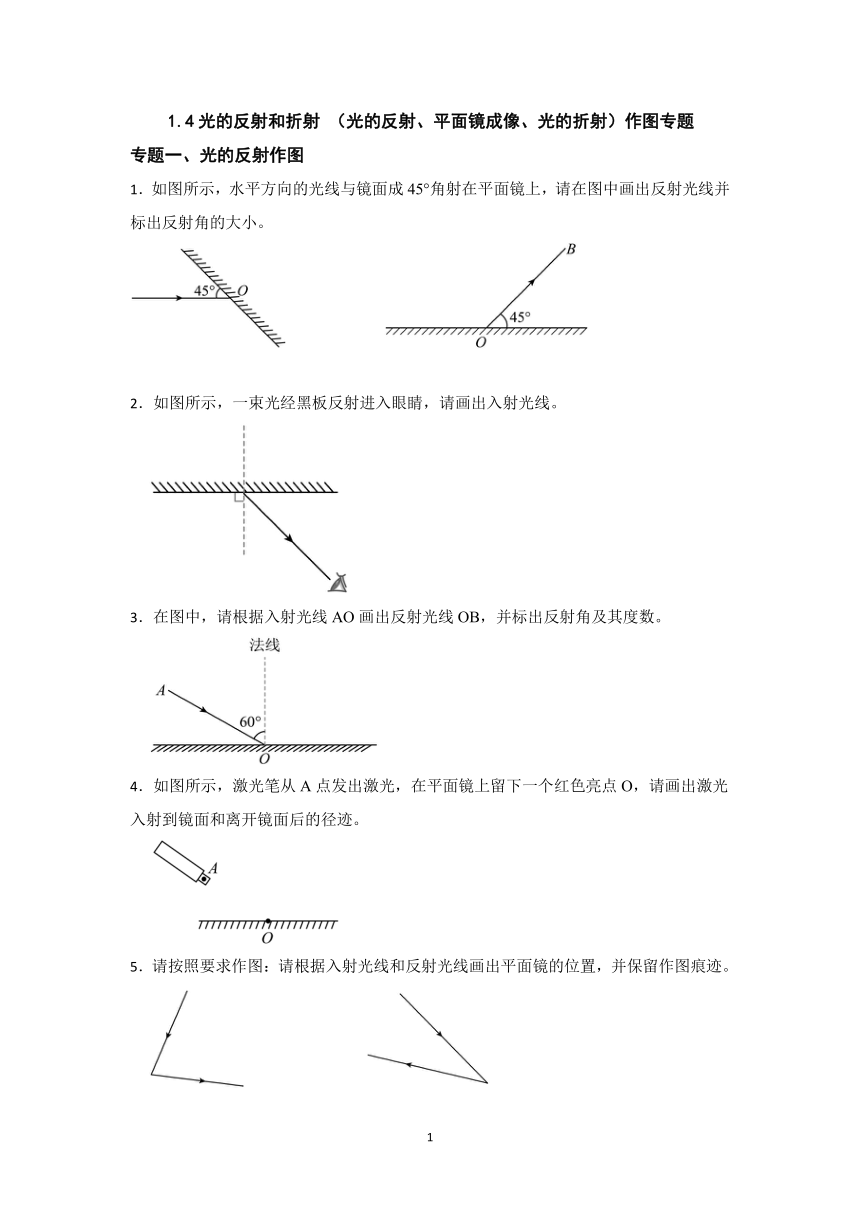

1.4光的反射和折射 （光的反射、平面镜成像、光的折射）作图专题
专题一、光的反射作图
1．如图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。
2．如图所示，一束光经黑板反射进入眼睛，请画出入射光线。
3．在图中，请根据入射光线AO画出反射光线OB，并标出反射角及其度数。
4．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。
5．请按照要求作图：请根据入射光线和反射光线画出平面镜的位置，并保留作图痕迹。

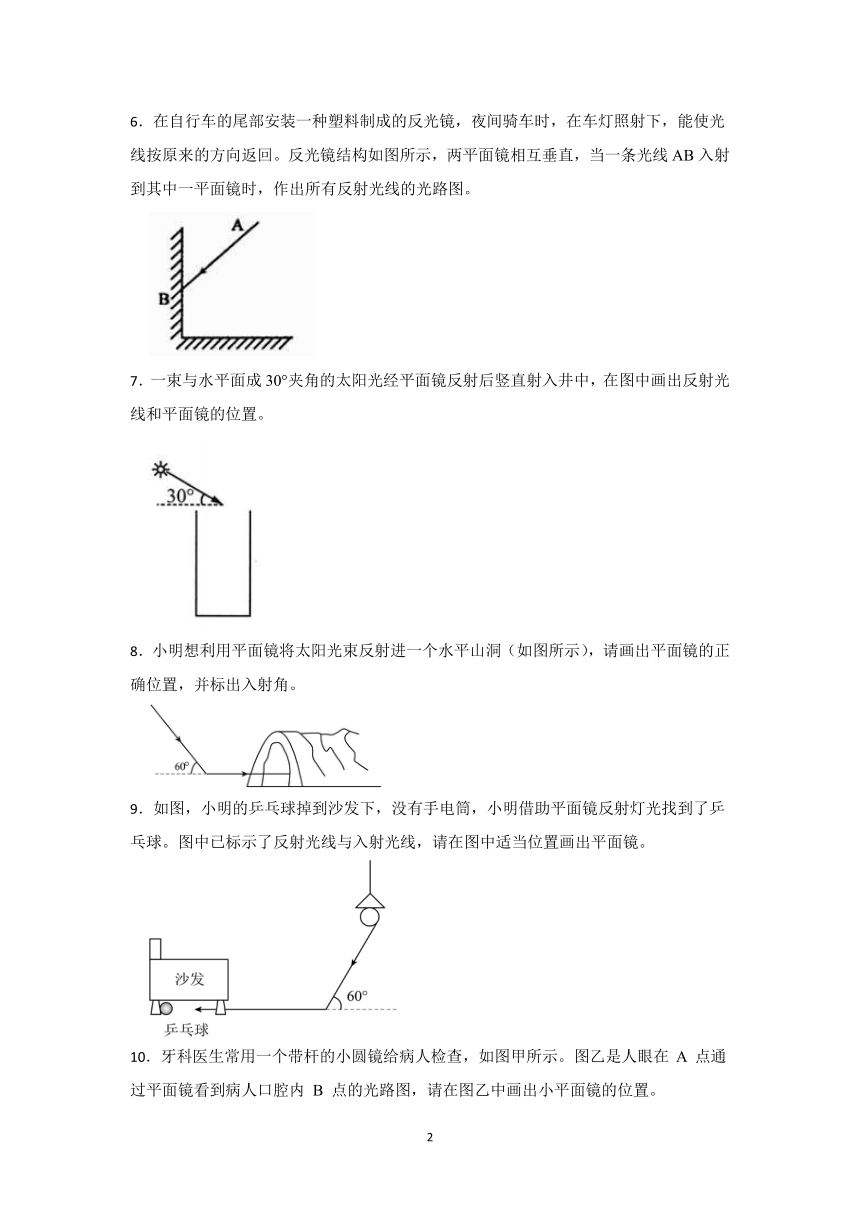

6．在自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能使光线按原来的方向返回。反光镜结构如图所示，两平面镜相互垂直，当一条光线AB入射到其中一平面镜时，作出所有反射光线的光路图。
7．一束与水平面成30°夹角的太阳光经平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置。
8．小明想利用平面镜将太阳光束反射进一个水平山洞（如图所示），请画出平面镜的正确位置，并标出入射角。
9．如图，小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球。图中已标示了反射光线与入射光线，请在图中适当位置画出平面镜。

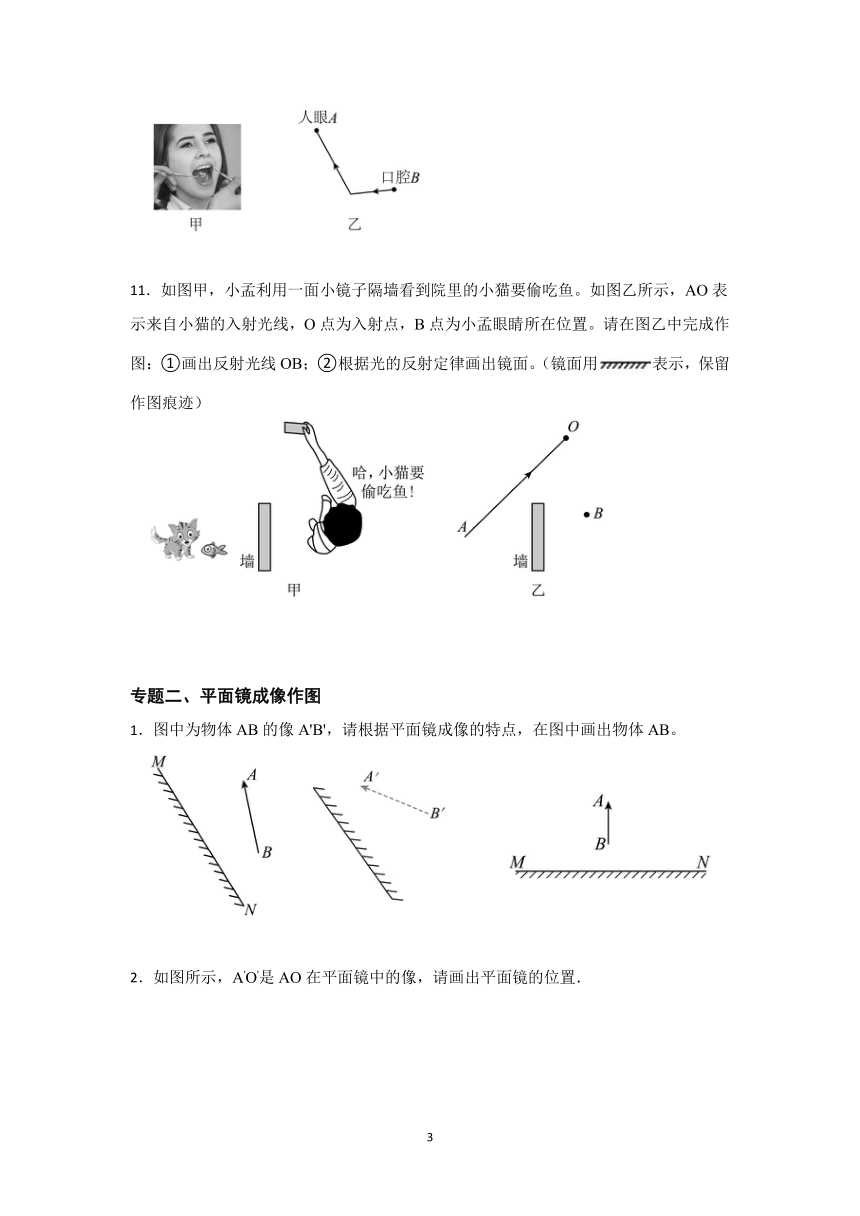

10．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示。图乙是人眼在 A 点通过平面镜看到病人口腔内 B 点的光路图，请在图乙中画出小平面镜的位置。
11．如图甲，小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示，AO表示来自小猫的入射光线，O点为入射点，B点为小孟眼睛所在位置。请在图乙中完成作图：①画出反射光线OB；②根据光的反射定律画出镜面。（镜面用表示，保留作图痕迹）
专题二、平面镜成像作图
1．图中为物体AB的像A'B'，请根据平面镜成像的特点，在图中画出物体AB。

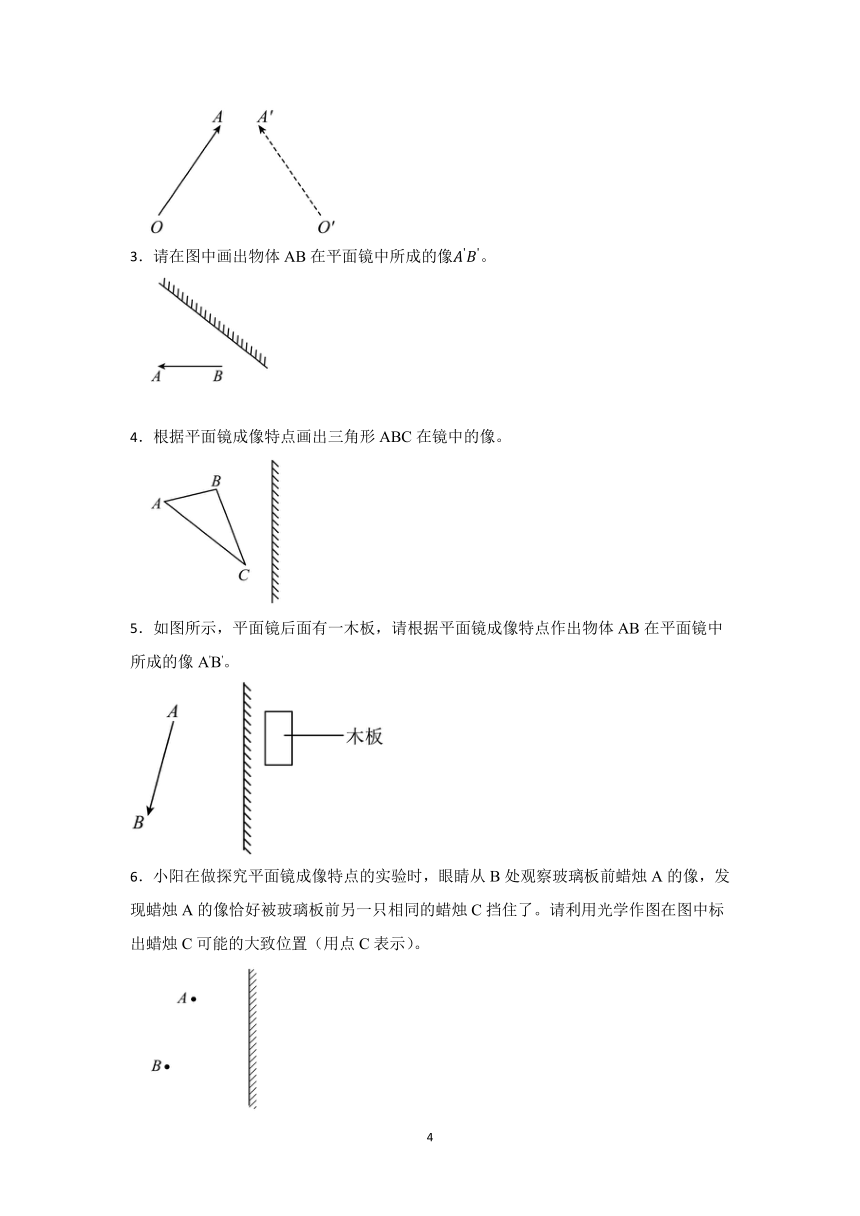

2．如图所示，A'O'是AO在平面镜中的像，请画出平面镜的位置．
3．请在图中画出物体AB在平面镜中所成的像。
4．根据平面镜成像特点画出三角形ABC在镜中的像。
5．如图所示，平面镜后面有一木板，请根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。
6．小阳在做探究平面镜成像特点的实验时，眼睛从B处观察玻璃板前蜡烛A的像，发现蜡烛A的像恰好被玻璃板前另一只相同的蜡烛C挡住了。请利用光学作图在图中标出蜡烛C可能的大致位置（用点C表示）。

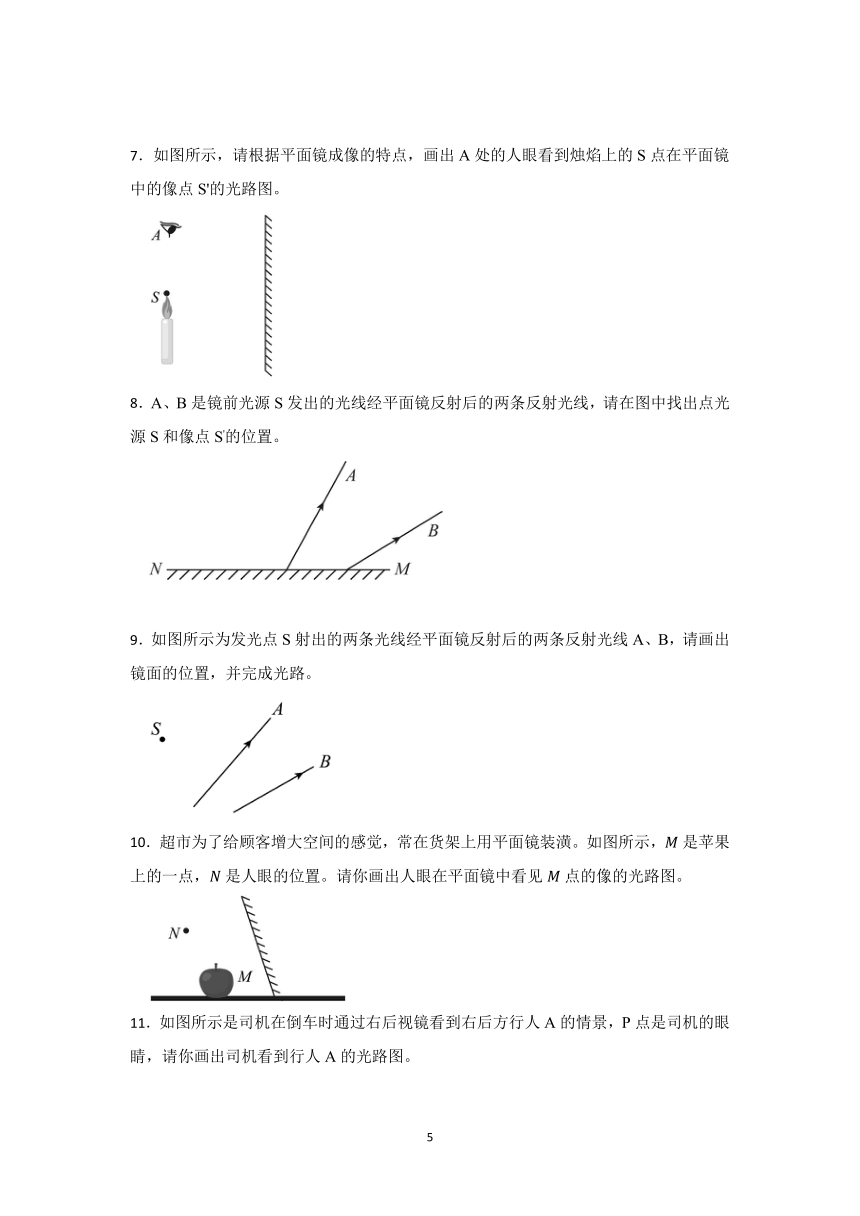

7．如图所示，请根据平面镜成像的特点，画出A处的人眼看到烛焰上的S点在平面镜中的像点S'的光路图。
8．A、B是镜前光源S发出的光线经平面镜反射后的两条反射光线，请在图中找出点光源S和像点S'的位置。
9．如图所示为发光点S射出的两条光线经平面镜反射后的两条反射光线A、B，请画出镜面的位置，并完成光路。
10．超市为了给顾客增大空间的感觉，常在货架上用平面镜装潢。如图所示，是苹果上的一点，是人眼的位置。请你画出人眼在平面镜中看见点的像的光路图。
11．如图所示是司机在倒车时通过右后视镜看到右后方行人A的情景，P点是司机的眼睛，请你画出司机看到行人A的光路图。
12．检查视力的时候，为了节省空间，视力表放在被测者头部的后上方，被测者识别对面上镜子里的像进行检测。请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
13．如图所示，小高在某商场买鞋，他选了一双新鞋在垂直于地面的试鞋镜前试穿。但此时在镜中他看不到新鞋完整的像。请用作图法说明看不到新鞋完整的像的原因。(AB表示鞋长，C点代表人眼)
14．如图所示，一小球滚到桌子底下静止不动，人眼直接看不到小球本身，但恰好旁边有一平面镜，人能看到平面镜中小球的像，请在图中画出人眼通过平面镜看到桌底下小球的光路图（保留作图痕迹）。
专题三、光的折射作图
1．作出平行于三棱镜底部的入射光线经过两次折射的光路图。
2．如图所示，光线AO从空气斜射到玻璃表面，请在图中画出反射光线OB和进入玻璃的折射光线OC。
3．如图所示，某同学在S处，他的眼睛能通过水面同时看到P处的小鸟和Q处的鱼，请在图中按题意画出光路图解释上述现象。
4．如图B点是小鱼在水中的实际位置，水面上方C点的人眼看到小鱼在水中的像位于B'处，以小鱼鱼嘴B点代表小鱼，请画出人眼看到小鱼的光路图。
5．如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，折射光线经过点P，请你作出确定入射光线、反射光线和折射光线的完整光路图（保留作图痕迹）。
6．如图所示是在水中经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。
7．如图所示是新西兰毛利人飞身叉鱼的情景，此时他同时看到了水中的鱼和自己在水中的像。图中OC为鱼发出的光经水面折射后进入人眼的光线，B是鱼的实际位置，A是毛利人膝盖上的一点。请在图中画出：
①A点在水中的像A1。
②人看到的鱼的像大致位置B1。
③人看到像A1的光路。
8．如图所示，岸边有一物体B ，潜水员从水中能看见B的像B1，请作出眼睛能看到B1的折射光路图。
9．小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。小明向杯中缓缓注满水，弟弟的眼睛在P点看到了硬币A的像在B点，如图乙。请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角γ(保留作图痕迹)。
10．“珍爱生命，预防溺水”。由于光的折射，池水看起来比实际浅，所以不能贸然下水游泳。如图所示，A是池底的物体，是岸上儿童看到的A的像，请在图中将人看到像的光路图补充完整，并标出入射角i。
1.4光的反射和折射 （光的反射、平面镜成像、光的折射）作图专题
参考答案
一、光的反射作图
1.
2．
3．
4．
5．
6．
7．
8．
9．
10．
11.
专题二、平面镜成像作图
1．【答案】
2．【答案】
3．【答案】
4．【答案】
5．【答案】
6．【答案】
7．【答案】
8．【答案】或
9．【答案】
10．【答案】
11．【答案】
12．【答案】
13．【答案】
14．【答案】
15．【答案】
16．【答案】
专题三、光的折射作图
1．【答案】
2．【答案】
3．【答案】
4．【答案】
5．【答案】
6．【答案】
7．【答案】
8．【答案】
9．【答案】
10．【答案】
