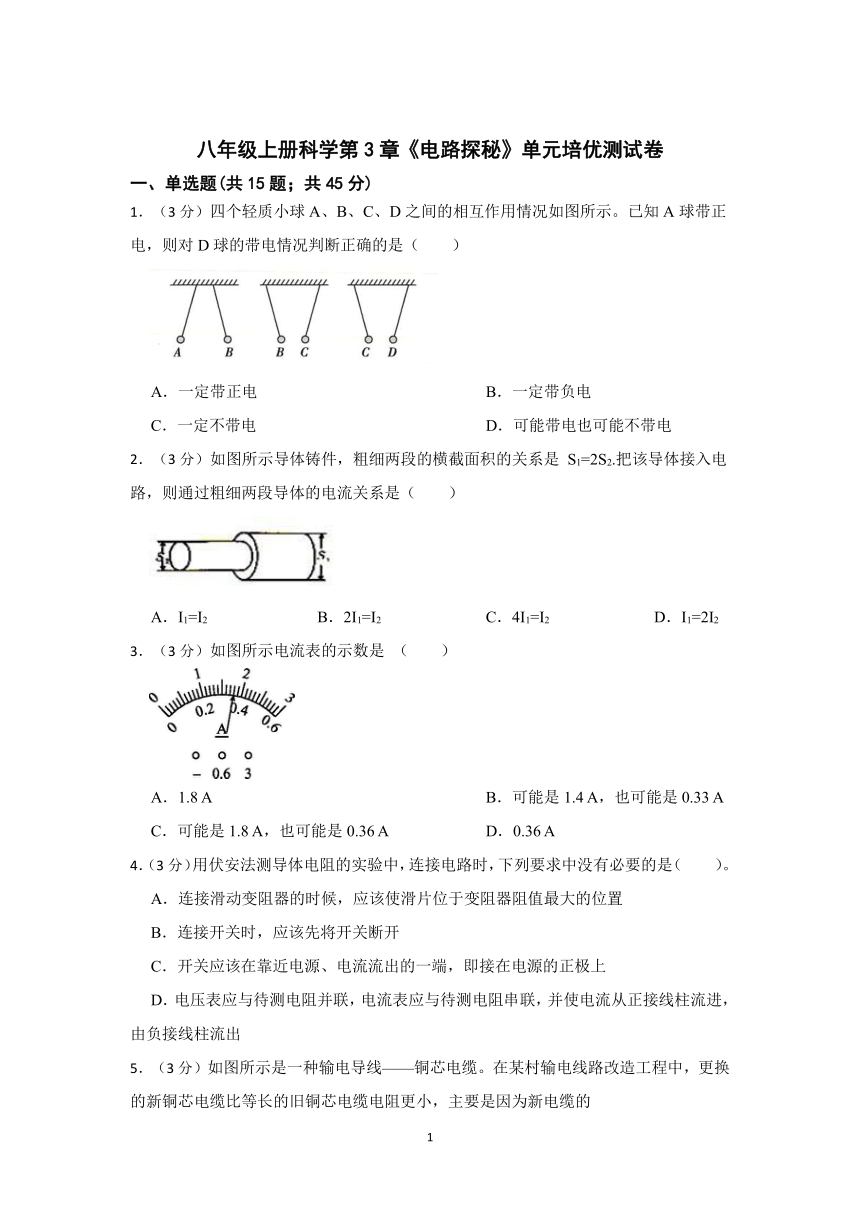

八年级上册科学第3章《电路探秘》单元培优测试卷
一、单选题(共15题；共45分)
1．（3分）四个轻质小球A、B、C、D之间的相互作用情况如图所示。已知A球带正电，则对D球的带电情况判断正确的是（　　）
A．一定带正电 B．一定带负电
C．一定不带电 D．可能带电也可能不带电
2．（3分）如图所示导体铸件，粗细两段的横截面积的关系是 S1=2S2.把该导体接入电路，则通过粗细两段导体的电流关系是（　　）
A．I1=I2 B．2I1=I2 C．4I1=I2 D．I1=2I2
3．（3分）如图所示电流表的示数是 （　　）
A．1.8 A B．可能是1.4 A，也可能是0.33 A
C．可能是1.8 A，也可能是0.36 A D．0.36 A
4．（3分）用伏安法测导体电阻的实验中，连接电路时，下列要求中没有必要的是（　　）。
A．连接滑动变阻器的时候，应该使滑片位于变阻器阻值最大的位置
B．连接开关时，应该先将开关断开
C．开关应该在靠近电源、电流流出的一端，即接在电源的正极上
D．电压表应与待测电阻并联，电流表应与待测电阻串联，并使电流从正接线柱流进，由负接线柱流出

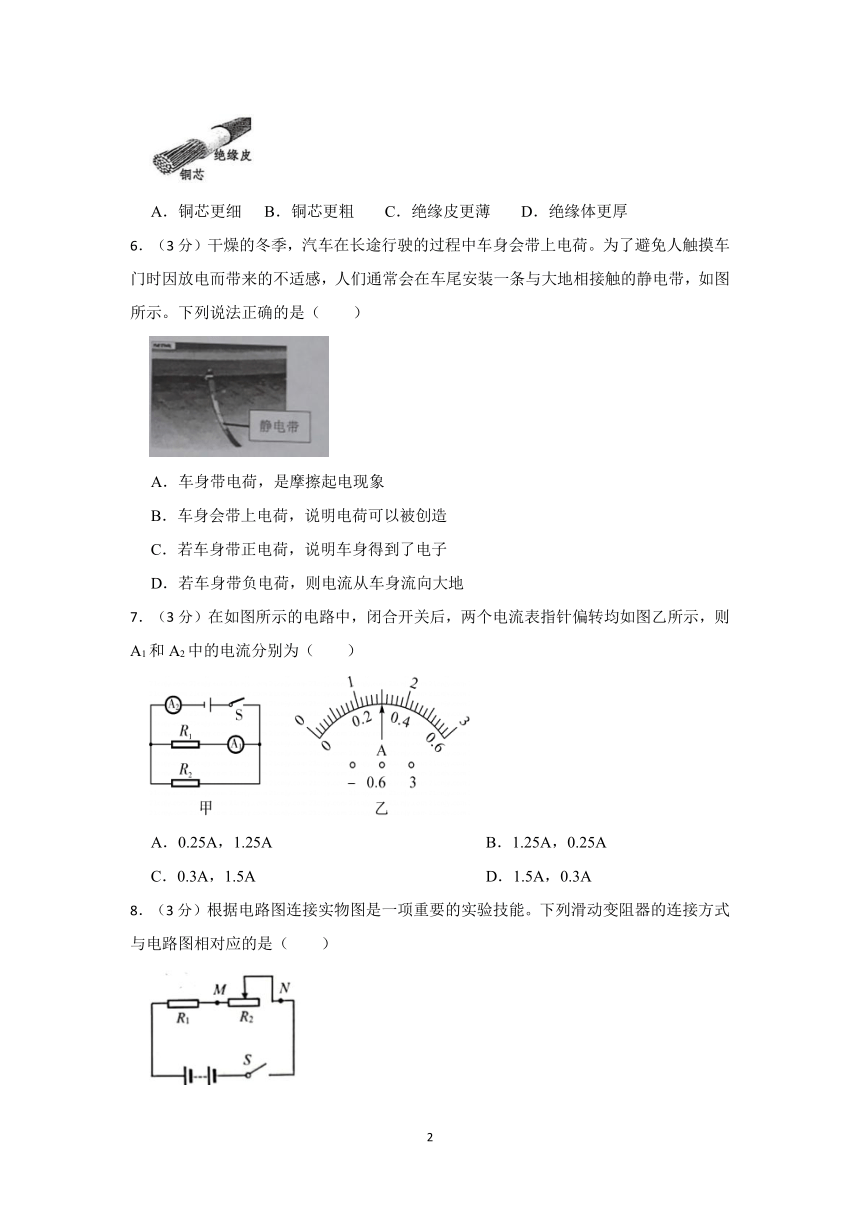

5．（3分）如图所示是一种输电导线——铜芯电缆。在某村输电线路改造工程中，更换的新铜芯电缆比等长的旧铜芯电缆电阻更小，主要是因为新电缆的
A．铜芯更细 B．铜芯更粗 C．绝缘皮更薄 D．绝缘体更厚
6．（3分）干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带，如图所示。下列说法正确的是（　　）
A．车身带电荷，是摩擦起电现象
B．车身会带上电荷，说明电荷可以被创造
C．若车身带正电荷，说明车身得到了电子
D．若车身带负电荷，则电流从车身流向大地
7．（3分）在如图所示的电路中，闭合开关后，两个电流表指针偏转均如图乙所示，则A1和A2中的电流分别为（　　）
A．0.25A，1.25A B．1.25A，0.25A
C．0.3A，1.5A D．1.5A，0.3A

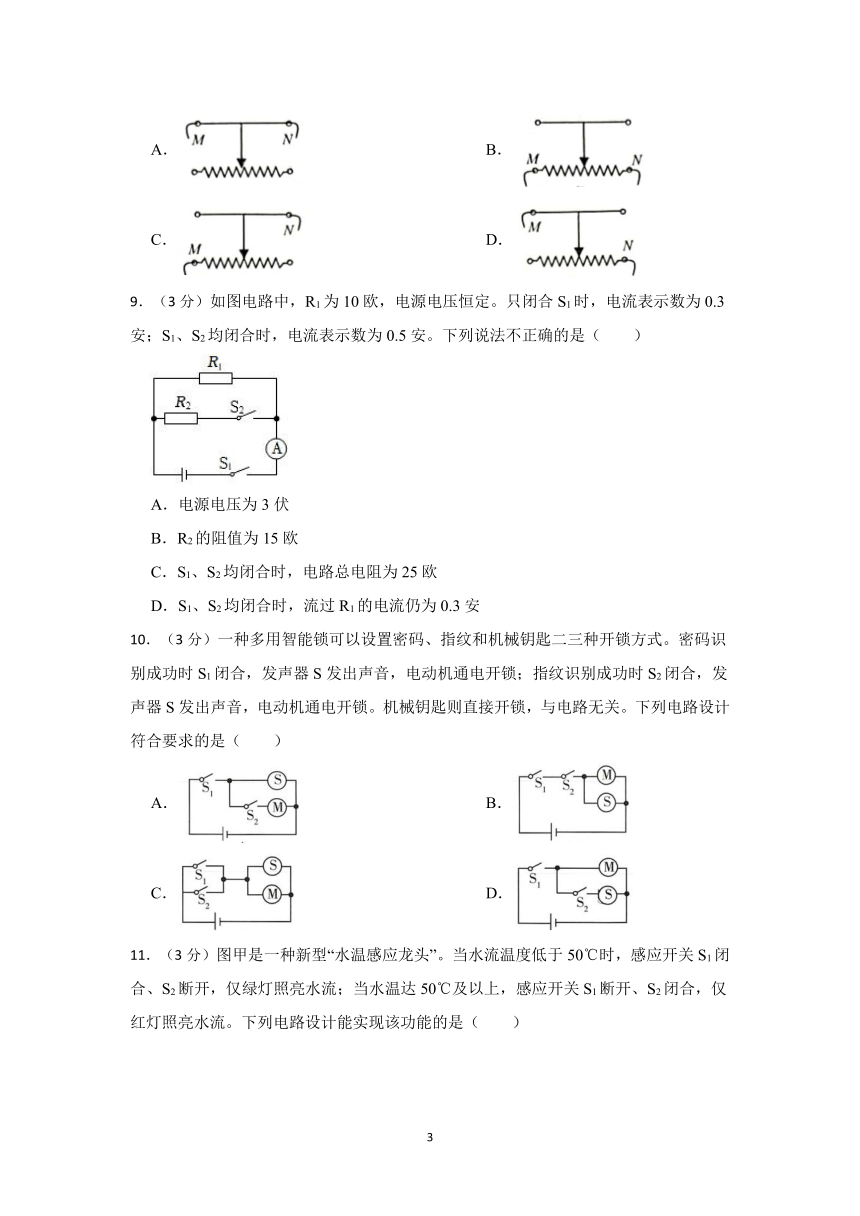

8．（3分）根据电路图连接实物图是一项重要的实验技能。下列滑动变阻器的连接方式与电路图相对应的是（　　）
A． B．
C． D．
9．（3分）如图电路中，R1为10欧，电源电压恒定。只闭合S1时，电流表示数为0.3安；S1、S2均闭合时，电流表示数为0.5安。下列说法不正确的是（　　）
A．电源电压为3伏
B．R2的阻值为15欧
C．S1、S2均闭合时，电路总电阻为25欧
D．S1、S2均闭合时，流过R1的电流仍为0.3安
10．（3分）一种多用智能锁可以设置密码、指纹和机械钥匙二三种开锁方式。密码识别成功时S1闭合，发声器S发出声音，电动机通电开锁；指纹识别成功时S2闭合，发声器S发出声音，电动机通电开锁。机械钥匙则直接开锁，与电路无关。下列电路设计符合要求的是（　　）
A． B．
C． D．

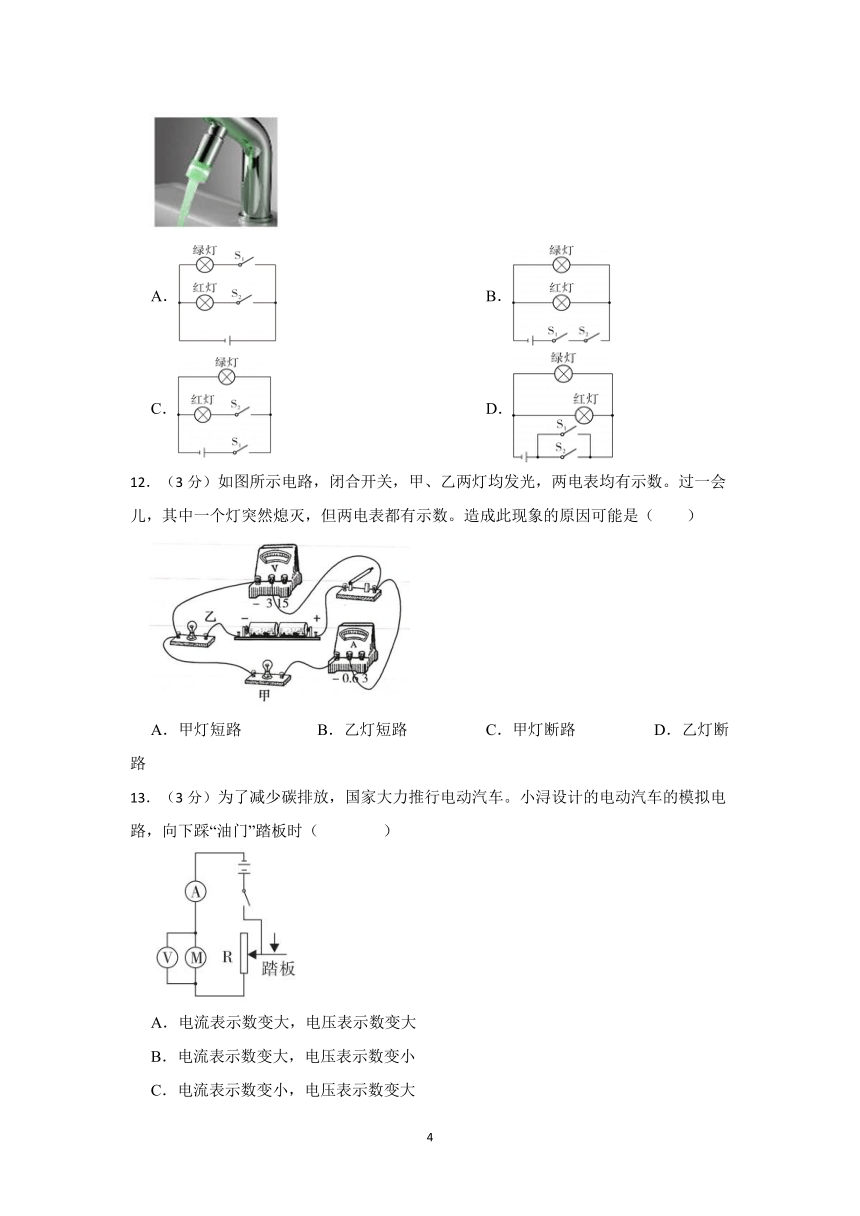

11．（3分）图甲是一种新型“水温感应龙头”。当水流温度低于50℃时，感应开关S1闭合、S2断开，仅绿灯照亮水流；当水温达50℃及以上，感应开关S1断开、S2闭合，仅红灯照亮水流。下列电路设计能实现该功能的是（　　）
A． B．
C． D．
12．（3分）如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数。过一会儿，其中一个灯突然熄灭，但两电表都有示数。造成此现象的原因可能是（　　）
A．甲灯短路 B．乙灯短路 C．甲灯断路 D．乙灯断路
13．（3分）为了减少碳排放，国家大力推行电动汽车。小浔设计的电动汽车的模拟电路，向下踩“油门”踏板时（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小

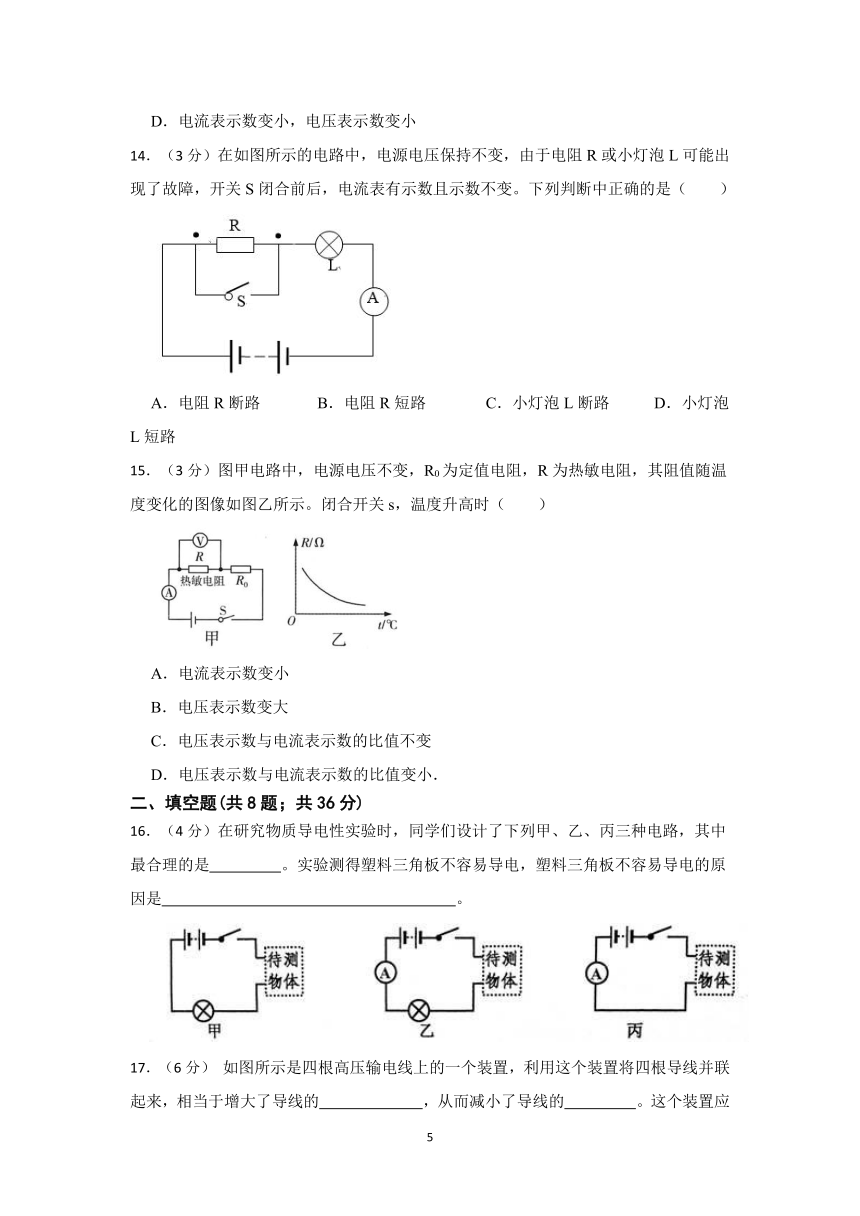

14．（3分）在如图所示的电路中，电源电压保持不变，由于电阻R或小灯泡L可能出现了故障，开关S闭合前后，电流表有示数且示数不变。下列判断中正确的是（　　）
A．电阻R断路 B．电阻R短路 C．小灯泡L断路 D．小灯泡L短路
15．（3分）图甲电路中，电源电压不变，R0为定值电阻，R为热敏电阻，其阻值随温度变化的图像如图乙所示。闭合开关s，温度升高时（　　）
A．电流表示数变小
B．电压表示数变大
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的比值变小．
二、填空题(共8题；共36分)
16．（4分）在研究物质导电性实验时，同学们设计了下列甲、乙、丙三种电路，其中最合理的是　 　。实验测得塑料三角板不容易导电，塑料三角板不容易导电的原因是　 　。
17．（6分）
如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的　 　，从而减小了导线的　 　。这个装置应该是　 　（填“导体”或“绝缘体”）。
18．（4分）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池。用导线将电压表、铜片、锌片相连，结果如图所示，电压表示数为　 　V，铜片是电池的　 　极。
19．（4分）为减少碳排放，我国大力推行电动汽车。电动汽车中电动机的转速由电流大小控制，工作原理如图。利用旋钮变阻器实现对转速的控制，图中O、E、F为变阻器的三个接线柱。
（1）（2分）变阻器上旋钮滑片的材料应选用　 　 。(选填 “导体”或“绝缘体”)
（2）（2分）车速仪可由电路中的电流表改装。驾驶员踩下“油门”，旋钮滑片逆时针转动，此时车速仪示数变大。如果接线柱M接0点，则接线柱N应该接图甲中　 　点。
20．（4分）如图是一种课间定时音乐播放装置的原理图。有电流通过时，“播放器”播放音乐；到达设定时间时，“定时开关”自动断开。闭合开关S，当“定时开关”处于断开状态时，指示灯 　 　亮（选填“会”或“不会”），播放音乐；到上课时间时，“定时开关”处于
　 　（选填“闭合”或“断开”）状态，播放器不工作。
21．（6分）项目学习小组利用气敏电阻自制一个烟雾浓度检测仪，气敏元件R的阻值随气体浓度的增大而减小。如图是小曙设计的电路图，R0为定值电阻。
（1）（2分）闭合开关S，观察到电流表无示数，电压表有示数，则电路故障可能是　 　；
（2）（4分）排除故障后，当烟雾浓度变大时，电流表示数　 　(选填“增大”“减小”或“不变”，下同)；电压表示数　 　。
22．（4分）如图甲所示，已知电源电压为9V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示。此时滑动变阻器接入电路的电阻是　 　Ω，当滑片P向右移动的过程中灯泡亮度 　 　(选填“变亮”、“不变”或“变暗”)。
23．（4分）新能源汽车无疑将成为未来汽车的发展方向。如下图是某款新能源电动汽车。
（1）（2分）图甲是某电动汽车的一个电池组，它由多个单体电池组成，每个单体电池的电压为4V，整个电池组电压为60V，则每个单体电池间应属于　 　 联。
（2）（2分）如图乙为国产油电混合动力汽车，在行驶过程中内燃机也可以给汽车蓄电池充电，充电时蓄电池相当于电路中的　 　。(填电路元件名称)
三、实验探究题(共5题；共44分)
24．（9分）在探究“导体的电阻跟哪些因素有关”时，老师引导学生作了如下的猜想：①导体的电阻可能跟导体的横截面积有关；②导体的电阻可能跟导体的长度有关；③导体的电阻可能跟导体的材料有关；如图为他们进行实验探究的器材，演示板上固定了四条金属电阻丝，规格如表所示。
金属丝 材料 长度/m 横截面积/mm2
a 锰钢 1 20
b 镍铬 1 20
c 锰钢 1 30
d 锰钢 0.5 20
（1）（2分）在探究电阻跟横截面积的关系时，可依次把M、N跟　 　的两端连接，闭合开关，分别记下电流表的示数，分析比较这两根金属丝电阻的大小，可以得到结论。
（2）（2分）依次把M、N跟a、d的两端连接，闭合开关，分别记下电流表示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟　 　的关系。
（3）（2分）该实验用到了控制变量法，试再举一个用此科学方法的实验：　 　。
（4）（3分）请指出本实验电路设计中的不足之处　 　。
25．（8分）如图甲所示是小方“探究串联电路的电压规律”的实验电路图。
（1）（2分）闭合开关后，电压表的指针如图乙所示，其原因可能是　 　。
（2）（2分）闭合开关后，小方发现两个小灯泡都不亮，于是分别把电压表接在如图甲中的AB两点、BC两点及AC两点，得到的电压值分別为UAB =0V、UBC= 3V、UAC= 3V；经过检查发现只有灯泡L1和L2中一盏灯出现故障，那么故障可能是　 　。
（3）（2分）处理好故障后，小方把电压表接在A、B之间重新测量，电压表示数如图丙，一旁的小雨认为小方的操作有待改进，应该　 　。
（4）（2分）排除故障后，两个小组进行实验并分别测量出实验数据如表，通过这些数据可得出的结论是　 　。
A、B间电压U1/V B、C间电压U2/V A、C间电压U3/V
1.2 1.8 3.0
1.5 1.5 3.0
0.8 2.1 2.9
26．（6分）为探究“电流与电阻的关系”，小明开展相关实验。器材有：电源（恒为6V）、滑动变阻器（1A，50Ω）、电压表、电流表（0~0.6A）、电阻（5Ω、10Ω、20Ω、25Ω各一个）、开关、导线若干。
（1）（2分）根据电路图甲连接实物图乙（要求滑片在最左端时滑动变阻器接入阻值最大）；
（2）（2分）接入5Ω电阻，闭合开关，再调节滑片使电压表示数达到设定值，读出电流大小。依次更换不同电阻重复实验，得到数据如下表，其中电流读数有错误的组别是　 　。
组别 1 2 3 4
电阻/Ω 5 10 20 25
电流/A 0.5 0.25 0.20 0.1
（3）（2分）实验结束后，为了得到更加可靠的普遍规律，小明又找来一个40Ω的电阻接入电路，但无论怎么移动滑片都无法使电压表示数达到第二问中的设定值，以下方法中可以实现上述要求的是 。
A．换用60Ω的滑动变阻器 B．换用30Ω的滑动变阻器
C．换用5V的电源 D．换用9V的电源
27．（14分）学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）（2分）请用笔画线代替导线，完成图甲中实物电路的连接，要求：①滑片Ρ向右移动时，小灯泡变暗；②连线不能交叉。
（2）（2分）检查电路无误后，闭合开关，小灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是____。
A．电压表短路 B．电压表断路
C．滑动变阻器短路 D．小灯泡断路
（3）（2分）故障排除后，闭合开关，当滑动变阻器的滑片Ρ移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向　 　(选填”左”或“右”)移动。
（4）（2分）通过移动滑动变阻器的滑片Ρ记录了多组数据，并作出了如图丙所示的I-U图像，由图可知小灯泡正常发光时的电阻为　 　Ω。
（5）（4分）通过实验还可测出灯泡的额定功率为　 　W，并可得到当灯泡两端电压小于额定电压时灯泡的实际功率　 　(选填“大于”“小于”或”等于”)额定功率。
（6）（2分）完成测量后小明认为还可以用上述器材探究”电流与电压关系”，小李认为用上述器材不能完成此探究。小李的判断理由是　 　。
28．（7分）原理示意图，图中O、E、F为变阻器的三个接线柱。他们制定的产品评价表如下。
电动小车评价量表（节选）
评价指标 优秀 合格 待改进
指标一：行驶速度控制 踩下电门踏板，车速变大 踩下电门踏板，车速不变 踩下电门踏板，车速反而变小
指标二：行驶方向控制 小车能前进和后退 小车只能前进或后退 小车不能运动
他们设计如下的电路，并将电流表改装成速度表。
（1）（2分）指标一为优秀，应将甲中　 　两个接线柱接入电路。
（2）（2分）旋钮变阻器接入电路的两个接线柱为O、E，踩下电门踏板时，电动机转速如何变化 　 　。
（3）（3分）图乙是项目化小组设计的实现电动车前进的电路图，开关S1、S2可以分别接①和③或者②和④。结合评价表判断该模型的“指标二”评价等级并说明理由。
四、作图题(共2题；共9分)
29．（3分）根据如图所示的电路图，用笔画线代替导线，连接实物图。
30．（6分）现有红、绿两只灯泡和一个电铃，两个开关，电源和若干导线。请利用这些材料为收发室值班人员按要求设计一个电路图，画在虚线框内，并按设计的电路图将实物图连接完整。要求：红灯亮、电铃响时表示前门来人；绿灯亮、电铃响时表示后门来人。
五、解答题(共4题；共26分)
31．（6分）的电阻为，的电阻为，断开，闭合开关S后，此时电流表示数为。求：
（1）（2分）电源电压　 　；
（2）（2分）再闭合开关后，通过的电流将　 　（选填“增大”或“减小”或“不变”）；
（3）（2分）闭合开关后的电流表示数　 　。
32．（6分）如图所示电路，，，闭合开关后，电流表的示数为。求：
（1）电源的电压；
（2）流过的电流；
（3）流过电流表A的总电流。
33．（6分）“空气炸锅”因烹饪方便、无油无烟而深受大众喜欢。如图是某品牌空气炸锅及其工作的简易电路图。已知R1=55Ω，R2=220Ω，空气炸锅有高温、中温、低温三挡，高温档时电路中总电流最大，低温档时电路中总电流最小。操作时可按食材要求选择适宜的温度。
（1）（2分）当开关S1闭合，开关S2连接　 　（选填“a”或“b”）时，处于高温档。
（2）（2分）家用普通插座的额定电流为10A，超过10A会烧坏插座，请通过计算说明此“空气炸锅”在高温档时能否接入插座。
（3）（2分）求空气炸锅处于低温档时，R1两端的电压。
34．（8分）如图甲是小明探究并联电路电流规律的实验电路图。
（1）（2分） 在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了　 　。
（2）（4分） 他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是　 　；在排除故障后，电流表的指针偏转如图丙所示，则电流表的示数为　 　安。
（3）（2分） 他测量B处的电流后，发现A、B两处电流相等，于是得出结论：在并联电路中各支路的电流相等。小红认为他的结论不正确，原因是　 　。
八年级上册科学第3章《电路探秘》单元培优测试卷
答案解析部分
一、单选题(共15题；共45分)
1．【答案】D
【解答】同种电荷相互排斥，异种电荷相互吸引，带电体可以吸引轻小物体。因为A带正电，A、B相互排斥，所以B一定带正电。又因为B与C相互吸引，A、B、C、D都是轻质小球，所以C带负电或者不带电。C与D相互吸引，若C不带电，则D带电；若C带负电，则D可能不带电也可能带正电。故选D。
2．【答案】A
【解答】粗细两段横截面积不同的导体接入电路，它们是串联的，根据“串联电路各处电流都相等”的规律可知，通过两段导体的电流I1=I2，故A正确，而B、C、D错误。
故选A。
3．【答案】C
【解答】根据图片可知，当电流表的量程为0~0.6A时，分度值为0.02A，则示数为0.36A。当电流表的量程为0~3A时，分度值为0.1A，则示数为1.8A。
故选C。
4．【答案】C
【解答】A.连接滑动变阻器的时候，应该使滑片位于变阻器阻值最大的位置，故A正确不合题意；
B.连接开关时，应该先将开关断开，防止时通时断烧坏用电器，故B正确不合题意；
C.在串联电路中，开关的控制作用与位置无关，故C错误符合题意；
D.电压表应与待测电阻并联，电流表应与待测电阻串联，并使电流从正接线柱流进，由负接线柱流出，故D正确不合题意。
故选C。
5．【答案】B
【解答】导体的电阻大小与导体的横截面积有关，在材料和长度一定时，横截面积越大，电阻越小，新铜丝电缆的电阻更小，可知新铜丝的横截面积更大，即更粗。
故答案为：B。
6．【答案】A
【解答】A.车身带电荷，是经过摩擦形成的，因此是摩擦起电现象，故A正确；
B.车身会带上电荷，是电荷转移的过程，而不是创造电荷，故B错误；
C.若车身带正电荷，说明车身得失去电子，故C错误；
D.若车身带负电荷，则电子从车身流向大地，而电流方向与其相反，即电流从大地流向车身，故D错误。
故答案为：A。
7．【答案】C
【解答】根据图甲可知，电阻R1与R2并联，电流表A2测总电流，A1测R1电流。
根据并联电路的电流规律I总=I1+I2可知，A2的示数肯定大于A1的示数。
根据图乙可知，当选择量程0~0.6A的量程时，分度值为0.02A，示数为0.3A；
当选择量程为0~3A的量程时，分度值为0.1A，示数为1.5A。
因此电流表A1的示数为0.3A，A2的示数为1.5A。
故选C。
8．【答案】C
【解答】根据图片可知，滑动变阻器下面的接线柱接在左边，而上面的接线柱任意选择，此时使用的是滑片左边的部分电阻丝，故C正确，而A、B、D错误。
故选C。
9．【答案】C
【解答】当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测电路中的电流，
由可得，电源的电压：U=I1R1=0.3A×10Ω=3V，故A正确不合题意；
当开关S1、S2均闭合时，两电阻并联，电流表测干路电流。由于并联不相互影响，通过R1的电流不变，仍为0.3A，故D正确不合题意；
根据并联电路的电流特点可得，R2中的电流：I2=I-I1=0.5A-0.3A=0.2A，
电阻R2的电阻：，故B正确不合题意；
电路的总电阻，故C错误符合题意。
故选C。
10．【答案】C
【解答】密码识别成功时S1闭合，发声器和电动机工作；指纹识别成功时S2闭合，发声器和电动机工作，说明S1和S2都能单独控制发声器和电动机，C符合题意。
11．【答案】A
【解答】①根据题意可知，绿灯亮时红灯不亮，红灯亮时绿灯不亮，即二者不相互影响，应该为并联；
②开关S1只能控制绿灯，开关S2只能控制红灯，即两个支路上各有一个开关与灯泡串联，如下图所示：
故选A。
12．【答案】B
【解答】由题图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量甲灯两端电压。闭合开关，甲、乙两灯均发光，过一会儿，其中一个灯突然熄灭，但两电表都有示数，这说明电路不是断路，而是某一个灯短路。电压表有示数，说明不是和电压表并联的甲灯短路，所以故障可能是乙灯短路。故选B。
13．【答案】A
【解析】【解答】
向下踩“油门”踏板时，滑动变阻器有效阻值减小，电路中总电阻减小，在电源电压不变的情况下，电路总电流增大，所以电流表示数增大，电动机的电阻不变，通过的电流增大，所以电压表读数也增大，A符合题意。
故答案为：A。
14．【答案】B
【解答】A.电阻R断路时，开关S断开时，电流表没有示数，故A不合题意；
B.电阻R短路时，电路里只有灯泡；当开关S闭合时，电路里还是只有灯泡，因此电流表有示数且示数不变，故B正确；
C.小灯泡L断路时，电流表没有示数，故C不合题意；
D.小灯泡L短路时，开关S断开，则只有电阻R工作；开关S闭合时，则没有电阻工作，此时发生短路，因此电流表的示数不同，故D不合题意。
故选B。
15．【答案】D
【解答】由题图甲可知，闭合开关S，热敏电阻R与定值电阻R0串联，电压表测R两端电压，电流表测电路中电流。闭合开关S，温度升高时，由题图乙可知，热敏电阻R的阻值减小，则串联电路的总电阻减小，由欧姆定律可知，电路中的电流变大，即电流表示数变大；热敏电阻R阻值减小，由串联分压可知，此时热敏电阻R两端电压变小，即电压表示数变小，故A、B不符合题意。因电流表示数变大，电压表示数变小，故可知电压表示数与电流表示数的比值变小，故C不符合题意，D符合题意。
二、填空题(共8题；共36分)
16．【答案】乙；几乎没有能自由移动的电荷（电子）
【解答】（1）甲：通过灯泡的亮度判断电流的大小，进而确定导电能力的强弱。如果两个导体的导电能力相差不多时，灯泡的亮度几乎不变，那么就无法比较；
丙：通过电流表的示数可以精确的感知电流的大小，进而确定导电能力的强弱。如果导体的电阻很小，那么电流很大，容易造成短路，烧坏电流表。
乙：电流表用于感知电流大小，灯泡用于保护电路。
其中最合理的是乙。
（2）实验测得塑料三角板不容易导电，塑料三角板不容易导电的原因是几乎没有能自由移动的电荷（电子）。
17．【答案】横截面积；电阻；导体
【解答】如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导线的电阻，这个装置应该是导体。
18．【答案】0.6；正
【解答】（1）由图可知，电压表选的量程为0～3V，分度值是0.1V，电池的电压为0.6V；
（2）因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，锌片是电池的负极。
19．【答案】（1）D
（2）E
【解答】（1）根据图片可知，电路电流需要经过变阻器上的滑片，此时变阻器才能控制电流大小的改变，因此滑片的材料应该为导体。
（2）旋钮滑片逆时针转动时，车速仪示数变大，即电流变大，那么变阻器的阻值减小，即接入部分变短，则如果M接O，那么N接E。
20．【答案】会；断开
【解答】（1）根据图片可知，闭合开关S，当“定时开关”处于断开状态时，指示灯和播放器串联，此时会有电流经过指示灯和播放器，则指示灯会亮，同时播放音乐。
（2）到上课时间时，“定时开关”闭合，此时将播放器短路，则此时指示灯发光，而音乐停止。
21．【答案】（1）R0断路
（2）增大；增大
【解答】（1）闭合开关S，观察到电流表无示数，电压表有示数，则电路故障可能是R0断路；
（2）当烟雾浓度变大时，气敏电阻R的阻值减小，则总电阻减小，根据可知，总电流增大，即电流表的示数增大。根据U=IR可知，R0两端的电压增大，即电压表的示数增大。
22．【答案】20；不变
【解答】，滑片滑动过程中电流大小不发生变化，故灯泡亮度不变。
23．【答案】（1）串联
（2）用电器
【解答】（1）根据公式U总=U1+U2可知，串联电路的总电压等于各处电压之和，即电池串联可以增大电压，因此每个单体电池之间应该属于串联。
（2）如图乙为国产油电混合动力汽车，在行驶过程中内燃机也可以给汽车蓄电池充电，充电时蓄电池相当于电路中的用电器。
三、实验探究题(共5题；共44分)
24．【答案】（1）ac
（2）长度
（3）研究电流与电压、电阻之间的关系等
（4）电路中缺少保护电阻，有可能会造成电流过大损坏电路
【解答】（1）探究电阻与横截面积的关系时，需要控制电阻的材料和长度相同，只改变横截面积，故选ac；
（2）根据表格数据可知，a、d金属丝的长度不同，那么可以探究电阻与导体长度的关系；
（3）使用控制变量法的实验： 研究电流与电压、电阻之间的关系等 。
（4）根据图片可知，如果不接入电阻丝，两个金属夹碰在一起会电流过大烧毁电流表，那么不足之处为： 电路中缺少保护电阻，有可能会造成电流过大损坏电路 。
25．【答案】（1）电压表正负极接反
（2）L2断路
（3）改用0-3V的量程
（4）在串联电路中，各用电器电压之和等于电源电压
【解答】（1）根据乙图可知，电压表的指针向左偏转，那么原因可能是： 电压表正负极接反 。
（2）根据题意可知，AB电压为0V，说明A与负极，B与正极之间可能存在断路。BC电压为3V，说明B到负极正常，C到负极正常，只能是BC之间的L2发生断路。
（3）处理好故障后，小方把电压表接在A、B之间重新测量，电压表示数很小，即选择的量程太大，应该改用0-3V的量程；
（4）将AB电压和BC电压相加，再与AC电压比较可知，二者之和等于AC电压，那么得到结论： 在串联电路中，各用电器电压之和等于电源电压 。
26．【答案】（1）
（2）3
（3）A；C
【解答】（1）根据图镓可知，电压表应该与定值电阻并联，滑动变阻器应该与电阻和开关串联。由于滑片在最左端时阻值最大，因此应该将右下角的接线柱接入，如下图所示：
（2）根据U=IR可知，电阻两端保持不变的电压为2.5V，而第3组数据中电流与电阻的乘积为0.4V，因此错误的组别是③。
（3）当定值电阻的电压为2.5V时，
变阻器两端的电压为：U变=U总-U=6V-2.5V=3.5V。
根据串联电路的分压规律得到：；
；
解得：R变=56Ω；
则换用60Ω的滑动变阻器，故选A；
如果变阻器的阻值不变，那么：；
解得：R变=40Ω<50Ω；
即换用5V的电源，故选C。
27．【答案】（1）
（2）D
（3）左
（4）10
（5）0.625；小于
（6）无法控制小灯泡电阻不变
【解答】(1)滑片P向右移动时，小灯泡变暗，说明电路中的电流变小，滑动变阻器连入电路中的阻值变大，应将左下端接线柱接入电路中。
(2)闭合开关，小灯泡不亮，电流表示数为零，电压表有示数，说明电压表与电源连通，故障是小灯泡断路。
(3)电压表示数为2V，低于小灯泡的额定电压，应将滑动变阻器的滑片向左移动，使滑动变阻器连入电路中的阻值变小。
(4)小灯泡正常发光时的电阻R==10Ω。
(5)小灯泡的额定功率P=UI=2.5V×0.25A=0.625W。当小灯泡两端电压小于额定电压时，小灯泡的实际功率小于额定功率。
(6)探究电流与电压关系时，需控制电阻不变，而灯丝电阻是变化的，无法完成此探究。
28．【答案】（1）EO
（2）变快
（3）优秀，开关S1、S2可以分别接①和③ 、②和④时通过电动机电流方向相反，电动机转动方向相反，可以实现前进和后退
【解答】（1）根据指标一的“优秀”标准可知，踩下电门时车速变大，即电流变大，那么变阻器接入的阻值减小，那么应将甲中EO两个接线柱接入电路。
（2） 旋钮变阻器接入电路的两个接线柱为O、E，踩下电门踏板时， 接入的OE部分变短，则电阻变小，那么电流变大，因此电动机转速变快。
（3）我认为指标二应该为“优秀”，理由是：开关S1、S2可以分别接①和③ 、②和④时通过电动机电流方向相反，电动机转动方向相反，可以实现前进和后退。
四、作图题(共2题；共9分)
29．【答案】
【解答】根据电路图可知，两个灯泡并联，开关S在干路上，S1与L1串联，S2与L2串联。
根据实物图可知，从灯泡L1左端接线柱接线，依次连接灯泡L2和开关S2，再接在S1左端的接线柱上即可，如下图所示：
30．【答案】解：如图所示：
【解答】（1）根据题意可知，红灯亮时，绿灯不一定同时亮；红灯损坏时，绿灯照常工作，则二者不相互影响，那么红灯和绿灯为并联；
（2）前门开关只能控制红灯，后门开关只能控制后门，因此前门开关与红灯串联在同一支路上，后门开关和绿灯串联在同一支路上；
（3）无论哪盏灯亮时，电铃都会发声，即通过两个灯泡的电流都会经过电铃，那么电铃只能在干路上，如下图所示：
五、解答题(共4题；共26分)
31．【答案】（1）3V
（2）不变
（3）0.9A
【解答】（1）断开，闭合开关S后，电路为R1的简单电路，由图知，两端的电压
电源电压等于R1两端的电压。
（2）断开，闭合开关S后，电路为R1的简单电路，此时电流表示数为，再闭合开关后，两个电阻并联，两端的电压不变，通过的电流将不变。
（3）闭合开关后，两个电阻并联，两端的电压
通过的电流
干路中的电流
闭合开关后的电流表示数为0.9A。
（1）断开，闭合开关S后，电路为R1的简单电路，由图知，两端的电压
电源电压等于R1两端的电压
（2）断开，闭合开关S后，电路为R1的简单电路，此时电流表示数为，再闭合开关后，两个电阻并联，两端的电压不变，通过的电流将不变。
（3）闭合开关后，两个电阻并联，两端的电压
通过的电流
干路中的电流
闭合开关后的电流表示数为0.9A。
32．【答案】（1）根据题意可知，闭合开关后，定值电阻R1和R2并联，电流表A1测R1的电流，则R1两端的电压；
并联电路各支路两端电压等于电源电压，即电源的电压是6V。
答：电源的电压是6V。
（2）根据题意可知，R2的电压大小等于电源电压6V，
则流过R2的电流是；
答：流过R2的电流是0.6A。
（3）根据并联电路干路的电流等于各支路的电流之和可知，
则流过电流表A的总电流是。
答：流过电流表A的总电流是0.8A。
33．【答案】（1）b
（2）
I总=I1+I2=4A+1A=5A<10A
可以接入
（3）
U1=I1×R1=0.8A×55Ω=44V
【解答】（1）根据图片可知，当开关S1断开、S2接a时，两个电阻串联，总电阻为R串；
当开关S1闭合、S2接a时，只有R2自己工作，总电阻为R2；
当开关S1闭合、S2接b时，两个电阻并联，总电阻为R并；
则总电阻R串>R2>R并；
根据公式可知，总功率P串那么它们对应的状态应该为低温、中温和高温档。
34．【答案】（1）断开开关
（2）电流表正、负接线柱接反了；0.24
（3）小明用了相同规格的小灯泡
【解答】 （1）在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，说明电路中有电流，电路是通路，故他忘了连接电路时断开开关；
（2）由图乙可知，电流表指针反偏，说明电流表的正负接线柱接反了；
由丙图可知电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.24A；
（3）实验过程中得出：“在并联电路中各支路的电流相等”的错误结论，是因为在实验中选用了规格相同的灯泡。

展开更多......

收起↑
