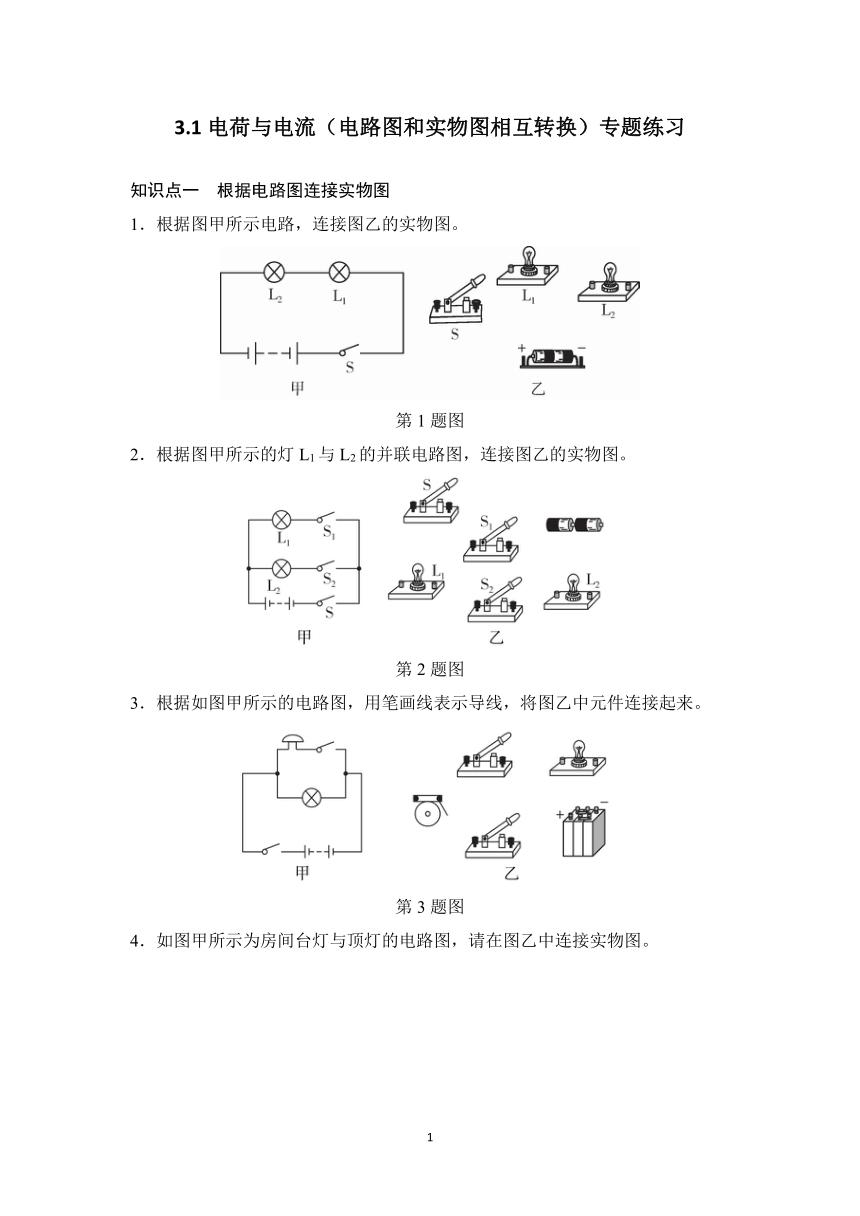

3.1电荷与电流（电路图和实物图相互转换）专题练习
知识点一　根据电路图连接实物图
1．根据图甲所示电路，连接图乙的实物图。
第1题图
2．根据图甲所示的灯L1与L2的并联电路图，连接图乙的实物图。
第2题图
3．根据如图甲所示的电路图，用笔画线表示导线，将图乙中元件连接起来。
第3题图
4．如图甲所示为房间台灯与顶灯的电路图，请在图乙中连接实物图。
第4题图
知识点二　根据实物图画出电路图

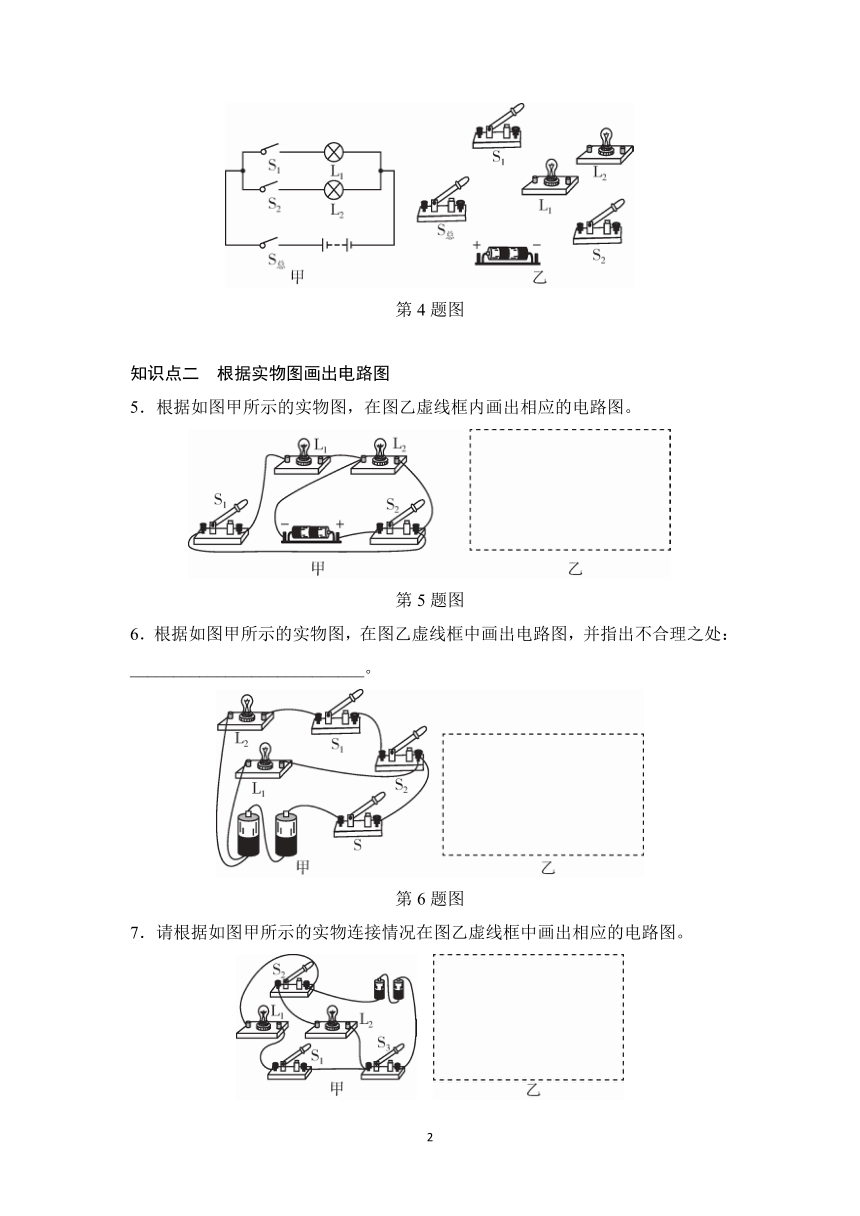

5．根据如图甲所示的实物图，在图乙虚线框内画出相应的电路图。
第5题图
6．根据如图甲所示的实物图，在图乙虚线框中画出电路图，并指出不合理之处：___________________________。
第6题图
7．请根据如图甲所示的实物连接情况在图乙虚线框中画出相应的电路图。
　
第7题图

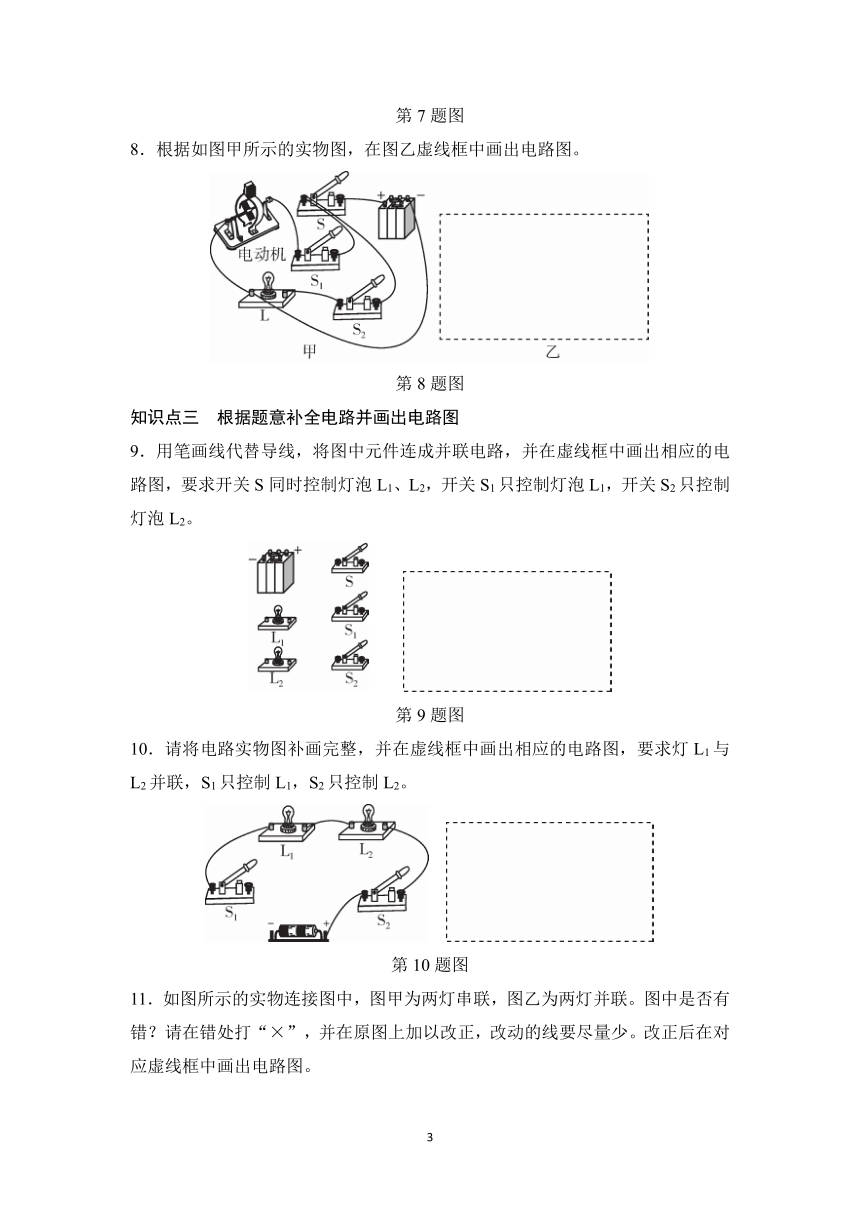

8．根据如图甲所示的实物图，在图乙虚线框中画出电路图。
第8题图
知识点三　根据题意补全电路并画出电路图
9．用笔画线代替导线，将图中元件连成并联电路，并在虚线框中画出相应的电路图，要求开关S同时控制灯泡L1、L2，开关S1只控制灯泡L1，开关S2只控制灯泡L2。
　　
第9题图
10．请将电路实物图补画完整，并在虚线框中画出相应的电路图，要求灯L1与L2并联，S1只控制L1，S2只控制L2。
　
第10题图

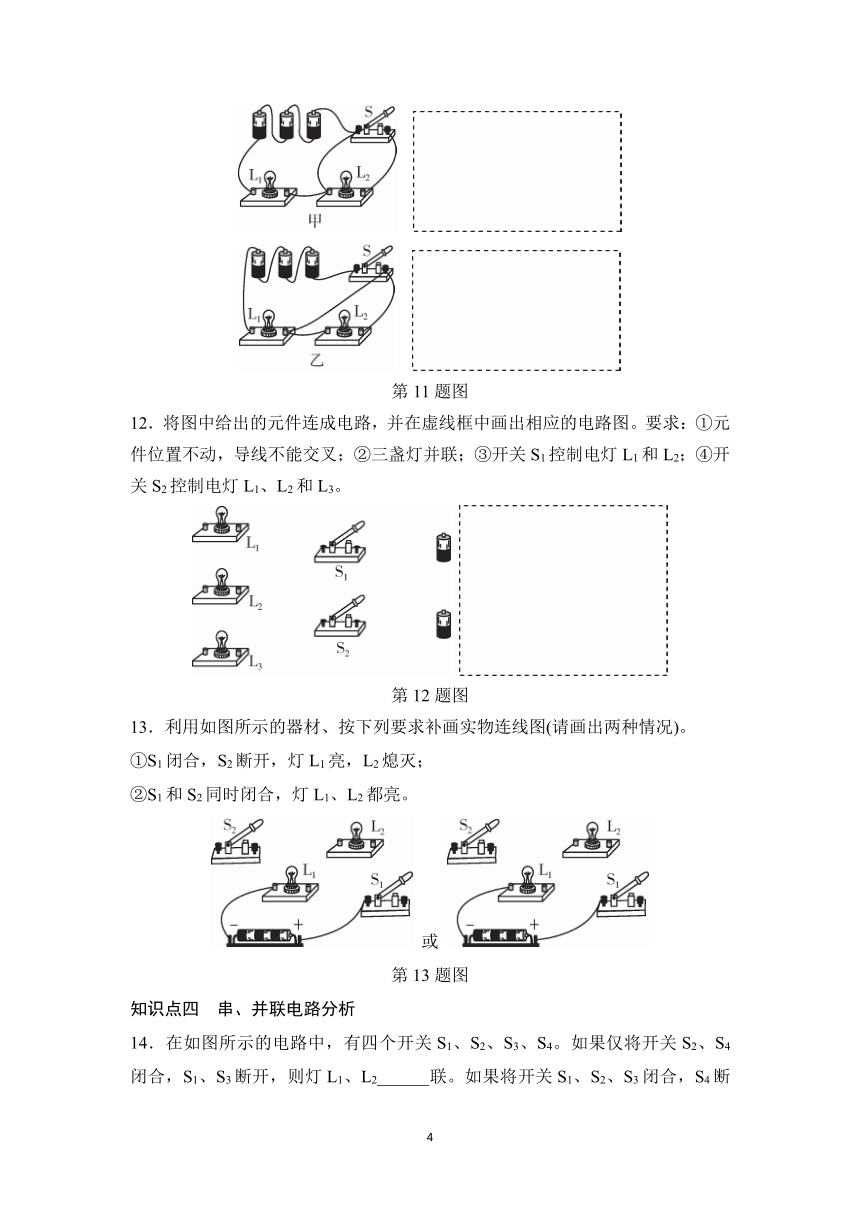

11．如图所示的实物连接图中，图甲为两灯串联，图乙为两灯并联。图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少。改正后在对应虚线框中画出电路图。
　
　
第11题图
12．将图中给出的元件连成电路，并在虚线框中画出相应的电路图。要求：①元件位置不动，导线不能交叉；②三盏灯并联；③开关S1控制电灯L1和L2；④开关S2控制电灯L1、L2和L3。
第12题图
13．利用如图所示的器材、按下列要求补画实物连线图(请画出两种情况)。
①S1闭合，S2断开，灯L1亮，L2熄灭；
②S1和S2同时闭合，灯L1、L2都亮。
或
第13题图
知识点四　串、并联电路分析
14．在如图所示的电路中，有四个开关S1、S2、S3、S4。如果仅将开关S2、S4闭合，S1、S3断开，则灯L1、L2______联。如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2______联。如果同时闭合S1、S4，则电路为_____路。
第14题图
15．在如图所示的电路中，闭合S1，断开S2、S3，灯______亮，灯______不亮。闭合S2，断开S1、S3，灯____________亮，它们的连接方式是______联，灯光较暗。闭合S1、S3，断开S2，灯____________亮。S1、S2、S3________(选填“能”或“不能”)同时闭合。
第15题图
16．为了安全，独轮平衡车的电路部分安装了2个开关——电源开关S1和压力开关S2，当闭合S1时，指示灯亮。接着骑行者再站立于平衡车踏板上，S2自动闭合，电动机正常启动。未闭合S1或骑行者未站立于踏板上，电动机都无法启动。请根据上述要求在虚线框中画出电路图。
课后专练
1．请根据图(a)所示的电路图，将图(b)中的各电路元件连接成对应的电路（用笔画线作导线，且导线不能相交）。
2．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
3．如图所示，根据电路图甲，将图乙实物电路连接完成。
4．根据如图甲所示电路图，将图乙实物图用笔画线连接成完整电路。
5．请按图甲的电路图，用笔画代替导线把图乙的电路连接完整。
6．根据电路图连接实物图
7．根据实物图，在下边方框中画出相应的电路图
8．请根据如图所示的实物图，在方框内画出对应的电路图。
9．对照如图所示的实物电路，在虚线框内画出电路图。
10．根据如图的实物图，在方框内画出对应的电路图。
11．如图所示，根据实物图在虚框中画出对应的电路图。
12．按如图所示的实物连接图，在方框内画出相应的电路图。
13．请在图中用笔画线代替导线，按要求连接电路并在虚线框内画出电路图。要求：
①开关同时控制两盏电灯；
②电灯L1 L2并联；
③电流表测通过两灯的总电流；
④所画导线不能交叉。
14．用笔画线代替导线完成电路连接。要求：组成一个并联电路，开关S控制灯L1和L2，开关S1只控制灯L1。
15．光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时，灯泡才会发光的电路。
16．如图甲所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。图乙是小明根据上述要求设计的电路图。请你按小明设计的电路图在图甲的实物图上用笔画出连线。
甲 乙
17．如图所示电路中，当　 　闭合时，L1、L2并联；当　 　闭合时，电路会发生短路，损坏电源.
18．如图所示，在电路中，要使和串联，应只闭合开关　 　，如果和闭合，断开，两灯　 　（选填“串联”或“并联”），如果所有开关全部闭合，则会出现　 　（选填“短路”或“断路”）。
19．某同学要用电流表测量通过灯的电流，连接的电路图如图所示。闭合开关后，灯　 　，（选填“亮”或“不亮”），电流表　 　示数（选填“有”或“没有”）。此时电流表测量的是灯　 　（选填“”或“”）的电流。
20．如图所示，在电路中要使电灯L1和L2并联，应闭合开关　 　。当同时闭合开关S1和S2，可以工作的灯是　 　；　 　（选填“能”或“不能”）同时闭合开关S2、S3。
21．如图所示的电路中：
（1）若使L1、L2串联，则应闭合　 　，断开　 　。
（2）若使L1、L2并联，则应闭合　 　，断开　 　。
（3）如果闭合S1、S3而断开S2，则灯　 　亮。
（4）如果闭合S1、S2，则会出现　 　路。
22．如图所示，是一种定时课间音乐播放装置的原理图。“定时开关”是到达设定时间会自动断开的开关。闭合开关S，未到达设定时间时，播放器处于　 　状态；到达设定时间时，指示灯　 　发光。
23．街边的路灯总是同时亮，同时灭，它们是 　 　 (填“串联”或“并联”)的，要达到如此效果，对开关的安装要求是 　 　 ，如下页图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是 　 　 (填“串联”或“并联”)的.
3.1电荷与电流（电路图和实物图相互转换）专题练习
答案解析部分
知识点一　根据电路图连接实物图
1．【答案】如答图所示。
第1题答图
2．【答案】如答图所示。
第2题答图
3．【答案】如答图所示。
第3题答图
4．【答案】如答图所示。
第4题答图
知识点二　根据实物图画出电路图
5．【答案】如答图所示。
第5题答图
6．【答案】如答图所示。
第6题答图
7．【答案】如答图所示。
第7题答图
8．【答案】如答图所示。
第8题答图
知识点三　根据题意补全电路并画出电路图
9．【答案】如答图所示。
　
第9题答图
10．【答案】如答图所示。
　
第10题答图
11．【答案】如答图所示。
　
　
第11题答图
12．【答案】如答图所示。
第12题答图
13．【答案】如答图所示。
或
第13题答图
知识点四　串、并联电路分析
14．在如图所示的电路中，有四个开关S1、S2、S3、S4。如果仅将开关S2、S4闭合，S1、S3断开，则灯L1、L2__串__联。如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2__并__联。如果同时闭合S1、S4，则电路为__短__路。
第14题图
15．在如图所示的电路中，闭合S1，断开S2、S3，灯__L1__亮，灯__L2__不亮。闭合S2，断开S1、S3，灯___L1、L2__亮，它们的连接方式是__串__联，灯光较暗。闭合S1、S3，断开S2，灯__L1、L2__亮。S1、S2、S3__不能__(选填“能”或“不能”)同时闭合。
第15题图
16．【答案】
课后专练
1．【答案】解：如图所示
2．【答案】
3．【答案】
4．【答案】
5．【答案】
6．【答案】
7．【答案】
8．【答案】
9．【答案】
10．【答案】
11．【答案】
12．【答案】
13．【答案】
14．【答案】
15．【答案】
16.【答案】
17．【答案】S1、S3；S2、S3
18．【答案】S2；并联；短路
19．【答案】不亮；有；
20．【答案】S1、S3；L1；不能
21．【答案】S1；S2、S3；S2、S3；S1；L2；短
22．【答案】短路；会
23．【答案】并联；安装在干路上；并联
