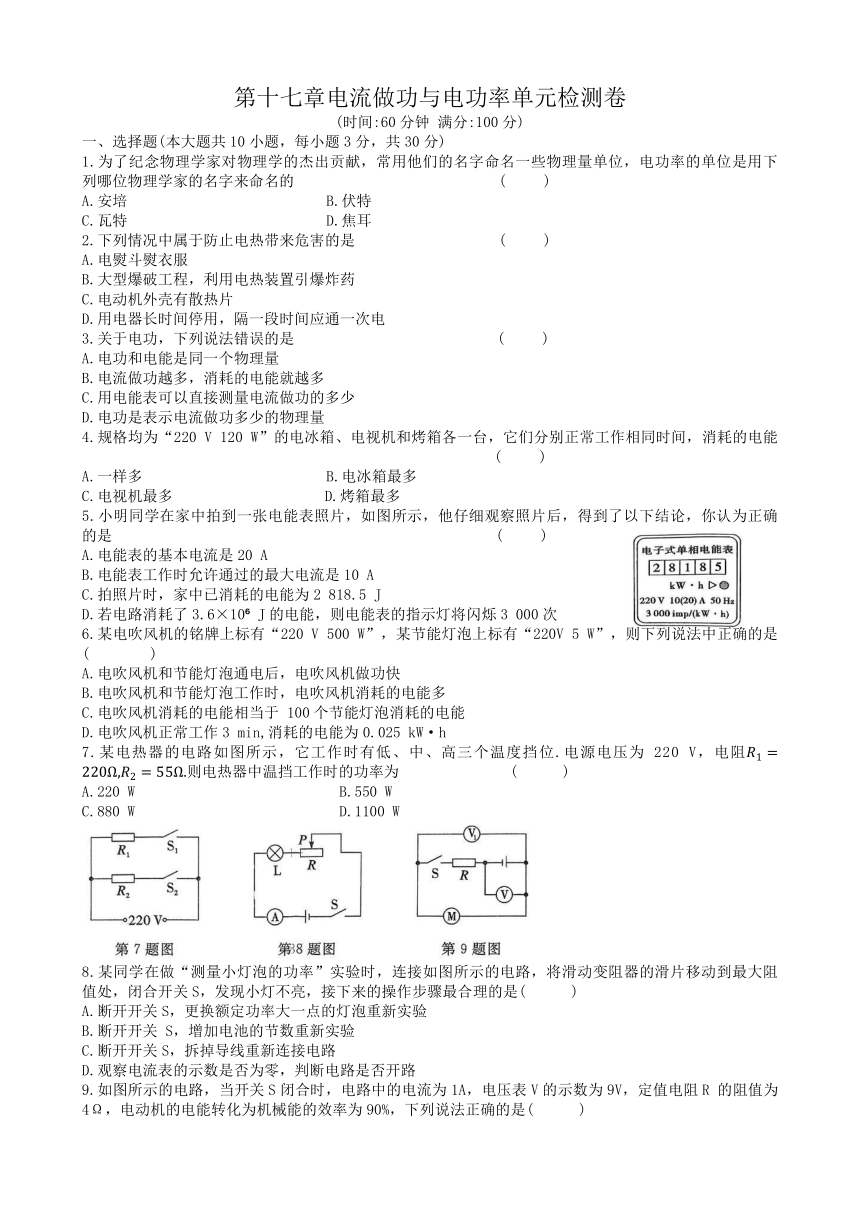

第十七章电流做功与电功率单元检测卷
(时间:60分钟 满分:100分)
一、选择题(本大题共10小题，每小题3分，共30分)
1.为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位，电功率的单位是用下列哪位物理学家的名字来命名的 ( )
A.安培 B.伏特
C.瓦特 D.焦耳
2.下列情况中属于防止电热带来危害的是 ( )
A.电熨斗熨衣服
B.大型爆破工程，利用电热装置引爆炸药
C.电动机外壳有散热片
D.用电器长时间停用，隔一段时间应通一次电
3.关于电功，下列说法错误的是 ( )
A.电功和电能是同一个物理量
B.电流做功越多，消耗的电能就越多
C.用电能表可以直接测量电流做功的多少
D.电功是表示电流做功多少的物理量
4.规格均为“220 V 120 W”的电冰箱、电视机和烤箱各一台，它们分别正常工作相同时间，消耗的电能 ( )
A.一样多 B.电冰箱最多
C.电视机最多 D.烤箱最多
5.小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到了以下结论，你认为正确的是 ( )
A.电能表的基本电流是20 A
B.电能表工作时允许通过的最大电流是10 A
C.拍照片时，家中已消耗的电能为2 818.5 J
D.若电路消耗了3.6×10 J的电能，则电能表的指示灯将闪烁3 000次
6.某电吹风机的铭牌上标有“220 V 500 W”，某节能灯泡上标有“220V 5 W”，则下列说法中正确的是( )
A.电吹风机和节能灯泡通电后，电吹风机做功快
B.电吹风机和节能灯泡工作时，电吹风机消耗的电能多
C.电吹风机消耗的电能相当于 100个节能灯泡消耗的电能
D.电吹风机正常工作3 min,消耗的电能为0.025 kW·h
7.某电热器的电路如图所示，它工作时有低、中、高三个温度挡位.电源电压为 220 V，电阻则电热器中温挡工作时的功率为 ( )
A.220 W B.550 W
C.880 W D.1100 W
8.某同学在做“测量小灯泡的功率”实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作步骤最合理的是( )
A.断开开关S，更换额定功率大一点的灯泡重新实验
B.断开开关 S，增加电池的节数重新实验
C.断开开关S，拆掉导线重新连接电路
D.观察电流表的示数是否为零，判断电路是否开路
9.如图所示的电路，当开关S闭合时，电路中的电流为1A，电压表V的示数为9V，定值电阻R 的阻值为4Ω，电动机的电能转化为机械能的效率为90%，下列说法正确的是( )

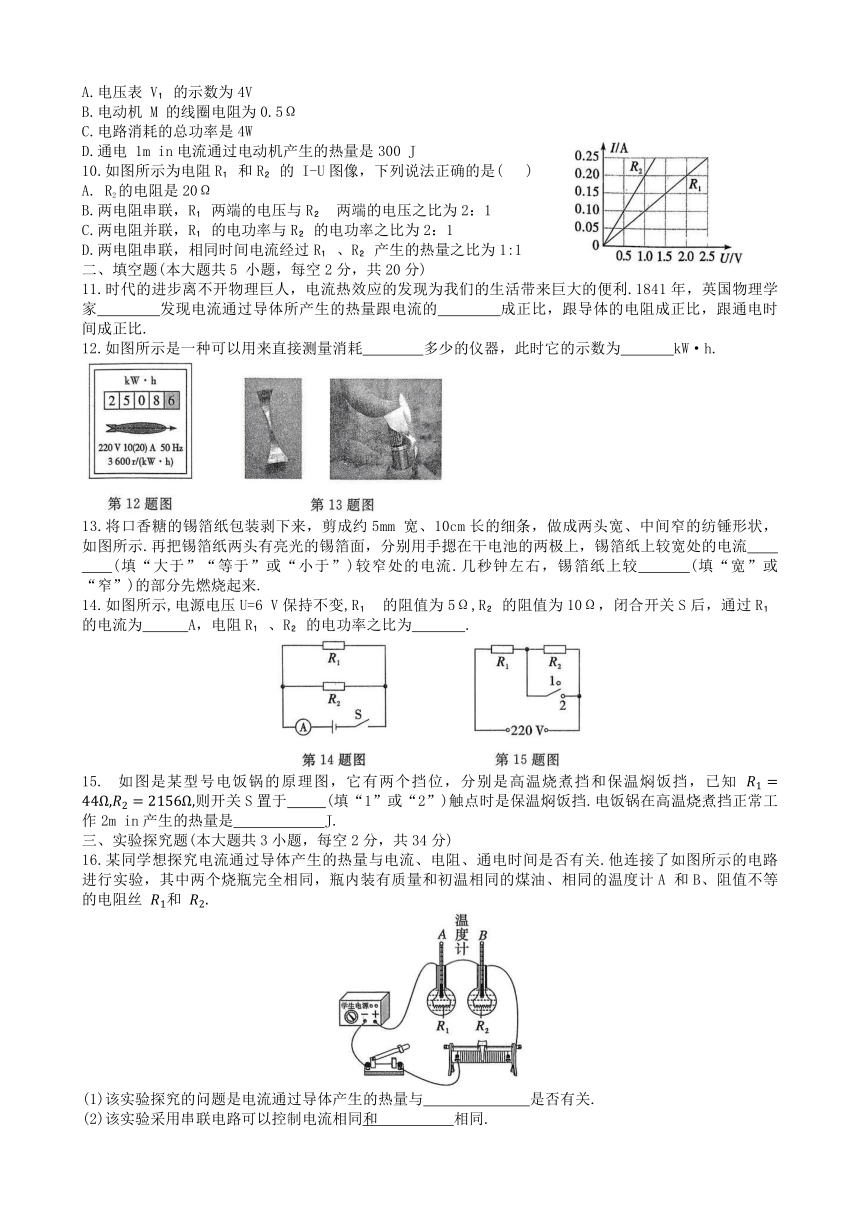

A.电压表 V 的示数为4V
B.电动机 M 的线圈电阻为0.5Ω
C.电路消耗的总功率是4W
D.通电 1m in电流通过电动机产生的热量是300 J
10.如图所示为电阻R 和R 的 I-U图像，下列说法正确的是( )
A. R2的电阻是20Ω
B.两电阻串联，R 两端的电压与R 两端的电压之比为2：1
C.两电阻并联，R 的电功率与R 的电功率之比为2：1
D.两电阻串联，相同时间电流经过R 、R 产生的热量之比为1:1
二、填空题(本大题共5 小题，每空2分，共20分)
11.时代的进步离不开物理巨人，电流热效应的发现为我们的生活带来巨大的便利.1841年，英国物理学家 发现电流通过导体所产生的热量跟电流的 成正比，跟导体的电阻成正比，跟通电时间成正比.
12.如图所示是一种可以用来直接测量消耗 多少的仪器，此时它的示数为 kW·h.
13.将口香糖的锡箔纸包装剥下来，剪成约5mm 宽、10cm长的细条，做成两头宽、中间窄的纺锤形状，如图所示.再把锡箔纸两头有亮光的锡箔面，分别用手摁在干电池的两极上，锡箔纸上较宽处的电流 (填“大于”“等于”或“小于”)较窄处的电流.几秒钟左右，锡箔纸上较 (填“宽”或“窄”)的部分先燃烧起来.
14.如图所示,电源电压U=6 V保持不变,R 的阻值为5Ω,R 的阻值为10Ω，闭合开关S后，通过R 的电流为 A，电阻R 、R 的电功率之比为 .
如图是某型号电饭锅的原理图，它有两个挡位，分别是高温烧煮挡和保温焖饭挡，已知 则开关S置于 (填“1”或“2”)触点时是保温焖饭挡.电饭锅在高温烧煮挡正常工作2m in产生的热量是 J.
三、实验探究题(本大题共3小题，每空2分，共34分)
16.某同学想探究电流通过导体产生的热量与电流、电阻、通电时间是否有关.他连接了如图所示的电路进行实验，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A 和B、阻值不等的电阻丝 和
(1)该实验探究的问题是电流通过导体产生的热量与 是否有关.
(2)该实验采用串联电路可以控制电流相同和 相同.
(3)该实验中，电流通过导体产生热量的多少用 来反映.
(4)若闭合开关一段时间，温度计 A 的示数明显高于温度计B的示数，则由此可以判断两电阻丝的阻值大小关系：R (填“>”或“<”)R .
17.在做“探究影响电流做功多少的因素”实验时，如图是进行该探究的电路之一.
(1)可以根据 比较相同时间内电流做功的多少.
(2)由如图所示的电路，可探究电流做功多少与 的关系；如果实验成功可得结论：
(3)小明根据电路图正确操作，验证了实验结论，在实验过程中可能出现的实验现象是 (填字母).
A.电压越大的灯越亮
B.电压越大的灯越暗
C.电阻越大的灯越暗
D.滑动变阻器向某一方向滑动，一个灯变亮，一个灯变暗
(4)另一组的同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭.检查后发现连线正确，请你找出实验中两个操作不当之处：①) ；② .
18.如图甲所示为“测量小灯泡电阻”的实验装置，已知小灯泡标有2.5V字样.
(1)请用笔画线代替导线，在图甲中将实验电路连接完整(要求：滑动变阻器的滑片向右移动时小灯泡变亮).
(2)在检查电路无误后进行实验，当电压表的示数如图乙时，为了测量小灯泡正常发光的电阻，应将滑动变阻器的滑片 P 向 (填“A”或“B”)端移动，同时眼睛注意观察 (填“电压表”“电流表”或“小灯泡”)，直至小灯泡正常发光.
(3)通过移动滑动变阻器的滑片 P，进行多次测量记录数据，并绘制U-I图像如图丙所示，由此可得小灯泡正常发光时的电阻是 Ω.
(4)根据图丙可知小灯泡的电阻是 (填“变化”或“不变”)的，你认为原因是
(5)根据小灯泡的U-I图像和观察到的亮度变化，还可以发现
四、计算题(本大题共2小题，第19小题8分，第20小题8分，共16分)
19.如图所示电路，电源电压不变，灯泡L 标有“6 V 3 W”字样,R 、R 为定值电阻,当 S 闭合,S 和S 断开时，灯泡L正常发光，L和R 的功率之比为3：1；当开关都闭合时，R 和R 的功率之比为4：1，求：
(1)灯泡L正常发光时的电阻；
(2)开关都闭合时， 的功率.
20.某消毒柜具有高温消毒和紫外线杀菌功能，其简化电路如图所示.发热电阻紫外灯L规格为“220V 60W”.闭合开关 和 ，消毒柜正常工作，求：
(1)通过发热电阻R 的电流.
(2)消毒柜正常工作时的电功率.
(3)紫外灯 L 工作1m in消耗的电能.
第十七章电流做功与电功率单元检测卷答案
1. B 2. D 3. D 4. C 5. D 6. D 7. C 8. A 9. B 10. A
11.40 40 12.最左端 13.甲 空气开关 14. 甲 = 15.1:3 3:2
18.（1）
(2)滑动变阻器开路
(3)2.5 12.5
(4)③U-U UC
19.(1)电阻 Rx短路 5
(4)一B
20.(1)电路为并联电路，支路电压等于电源电压，故电源电压为
(2)并联电路干路电流等于支路电流之和，故通过R 的电流为
电阻R 的阻值
21.(1)由图像结合欧姆定律可得
则电源电压 =3V
(2)根据并联电路的电流规律可得，干路的电流即电流表的示数为 0.9A
