第二章 认识细胞
第一节 学习使用显微镜

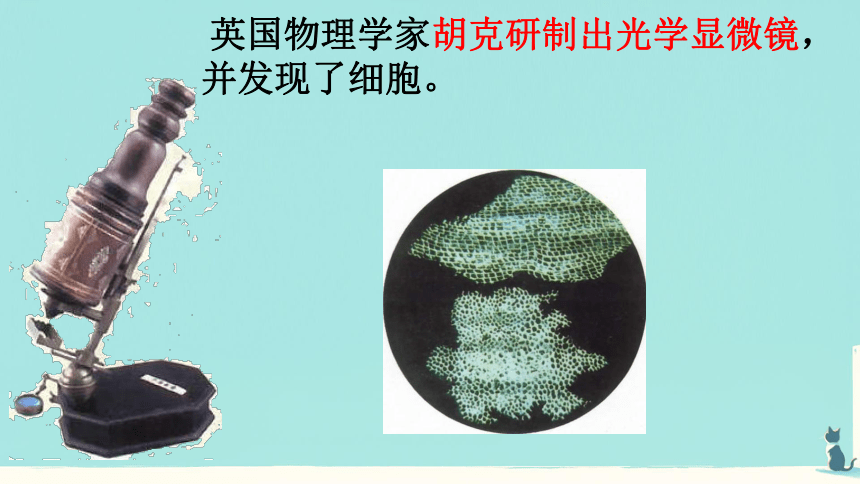

英国物理学家胡克研制出光学显微镜，并发现了细胞。

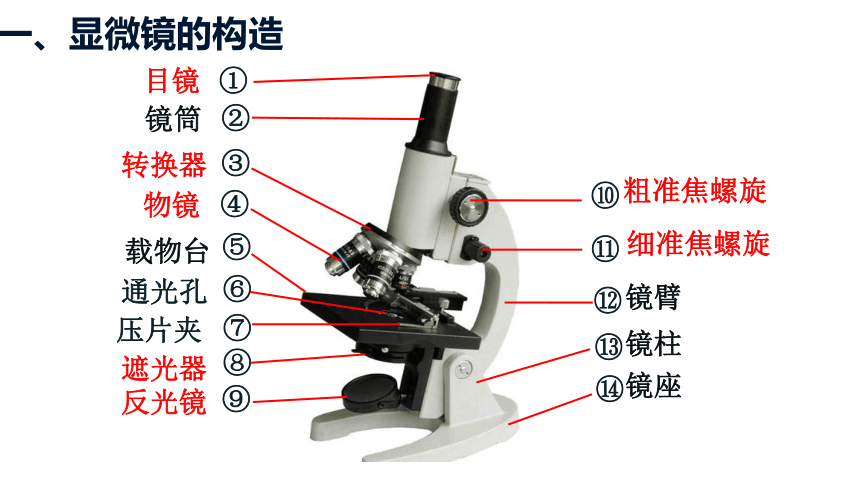

一、显微镜的构造
①

②
⑦
⑥
⑤
⑩



⑨
⑧
④
③
镜臂
载物台
镜柱
目镜
镜筒
镜座
粗准焦螺旋
细准焦螺旋
转换器
物镜
通光孔
压片夹
遮光器
反光镜
一、显微镜的结构和功能
显微镜的光学部分
目镜
目镜长度与放大倍数的关系（反比）：目镜无螺纹；
目镜越短，放大倍数越大
放大倍数
作用：放大物像
显微镜的机械部分
作用：安放目镜
镜筒

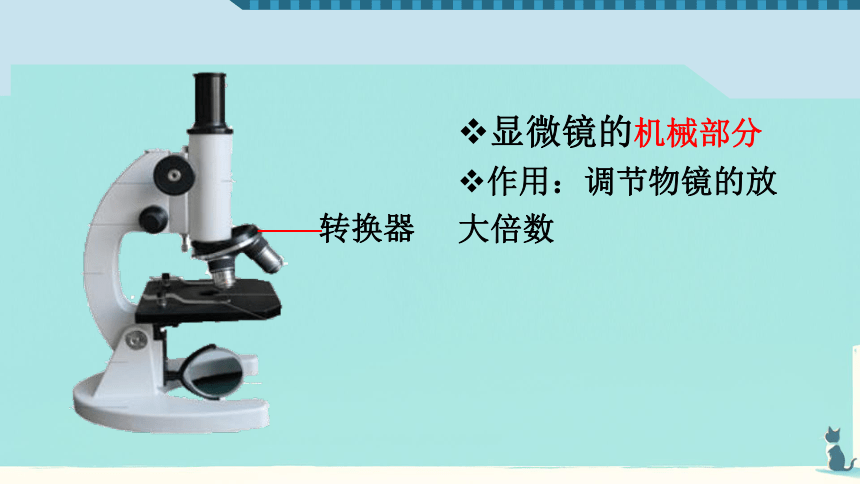

显微镜的机械部分
作用：调节物镜的放大倍数
转换器

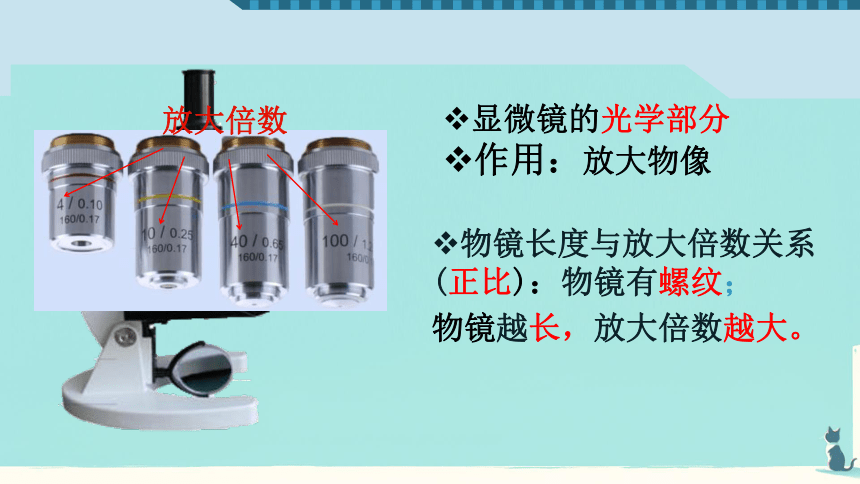

物镜
显微镜的光学部分
作用：放大物像
物镜长度与放大倍数关系(正比)：物镜有螺纹；
物镜越长，放大倍数越大。
放大倍数
镜臂
显微镜的机械部分
作用：握镜作用

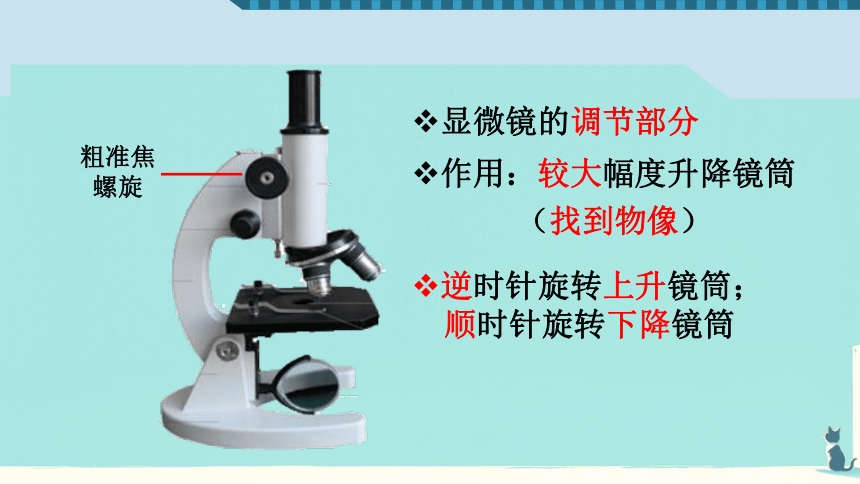

显微镜的调节部分
粗准焦螺旋
作用：较大幅度升降镜筒
（找到物像）
逆时针旋转上升镜筒；
顺时针旋转下降镜筒

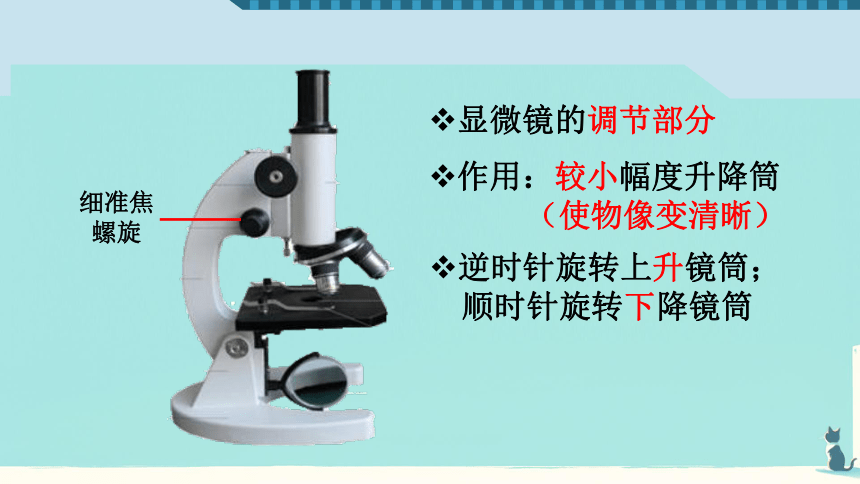

显微镜的调节部分
细准焦螺旋
作用：较小幅度升降筒
（使物像变清晰）
逆时针旋转上升镜筒；
顺时针旋转下降镜筒

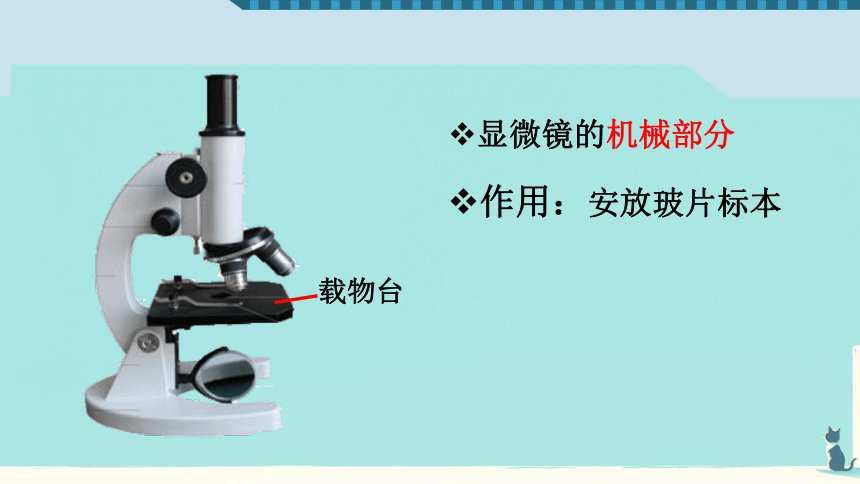

显微镜的机械部分
载物台
作用：安放玻片标本
显微镜的机械部分
压片夹
作用：固定玻片标本
显微镜的机械部分
通光孔
作用：使光线通过进 入物镜。
遮光器
显微镜的调节部分
作用：调节穿过通光 孔的光线量
（调节视野亮度）
光圈
大光圈：调亮视野
小光圈：调暗视野
反光镜
显微镜的机械部分
作用：反射光线
平面镜（光线较强时使用）
凹面镜（光线较弱时使用）
镜柱
显微镜的机械部分
作用：支持镜身
显微镜的机械部分
作用：稳定镜身
镜座
①

②
⑦
⑥
⑤
⑩



⑨
⑧
④
③
镜臂
载物台
镜柱
目镜
镜筒
镜座
粗准焦螺旋
细准焦螺旋
转换器
物镜
通光孔
压片夹
遮光器
反光镜
①

②
⑦
⑥
⑤
⑩



⑨
⑧
④
③
镜臂
载物台
镜柱
目镜
镜筒
镜座
粗准焦螺旋
细准焦螺旋
转换器
物镜
通光孔
压片夹
遮光器
反光镜
二、练习使用显微镜
（一）目的要求
（二）材料用具
右手握住镜臂，左手托住镜座。
把显微镜放在实验台距边缘7厘米左右处，略偏左。安装好目镜和物镜。
取镜和安放
（三）单目显微镜操作
转动转换器，使低倍物镜对准通光孔（物镜前端与载物台要保持2厘米的距离）。
对光调节
注意不要用手扳物镜。
② 调节遮光器，用一个较大的光圈对准通光孔。
* 一只眼向目镜内看，转动反光镜，使反射光线经过通光孔、物镜、镜筒到达目镜，以通过目镜看到明亮的圆形视野。
对光成功的标准是什么呢？
通过目镜看到明亮的圆形视野
③把所要观察的玻片标本放正面朝上在载物台上，用压片夹压住，移动玻片标本，将标本正对通光孔的中心。
调焦观察（低倍观察）
放置标本
④转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。
注意：此时眼睛一定要从侧面看着物镜！
下降镜筒
避免物镜镜头与玻片标本相撞，压碎玻片标本
⑤一只眼睛向目镜内看，同时转动粗准焦螺旋，使镜筒缓慢上升 直到看清物像为止。再略微转动细准焦螺旋，使物像更加清晰。
⑥如果需要用更高倍数的物镜观察，应将要观察的部位移至视野中央，在转动转换器转换物镜，用细准焦螺旋调焦后观察。如果需要，可以调节视野亮度。
放大倍数越大，视野亮度越暗，应用大光圈和凹面镜。
观察和绘图
4.收镜：清洁与放回
①用擦镜纸擦拭目镜和物镜。）
②转动转换器，把两个物镜偏到两旁，并将镜筒缓缓下降到最低处。
③反光镜竖直放置，以防反射光线进入物镜或者灰尘落在反光镜上。
④最后把显微镜送回原处。
一取二放，三安装。
四转低倍，五对光。
六上玻片，七下降。
八升镜筒，细观赏。
看完低倍，转高倍。
九退整理，后归箱。
（四）显微镜的使用口诀记忆
反光镜
三.显微镜的成像知识
1.光线的通路
三.显微镜的成像知识
1.光线的通路
光线→
反光镜→
遮光器→
通光孔→
标本（要薄而透明）→
物镜→
镜筒→
目镜→
眼睛
(1)目镜内看到物像的是倒像。
(2)玻片标本的移动方向与物像的移动 方向刚好相反。
上
上
6
6
左
左
只要把试卷颠倒过来观察即可！
2.显微镜的成像特点
上下颠倒左右相反
·
在显微镜视野中的物像
怎样调整至视野中心？
上
·
物体实际位置
同向（像）法
向右下方移动
练习1：几个同学在有充足光线的实验室用显微镜观察一个自己制作的植物玻片标本时，发现视野中一片黑暗。请你分析出现这种情况可能的原因有哪些？（提示：可联系显微镜的使用、玻片标本的制作等）可能的原因：
（1） 。
（2） 。
（3） 。
玻片标本制作得太厚,光线无法通过
周围的学生挡住了光线
反光镜没有对准通光孔
练习2：若要使位于显微镜视野左下角的图像移至视野中央，移动玻片的方向是( )
A.右上角 B.右下角
C.左上角 D.左下角
D
5×
物镜
目镜
放大倍数
10×
16×
10×
40×
50×
100×
160×
200×
400×
640×
3.显微镜的放大倍数(P40)
（1）显微镜的放大倍数 =
目镜的放大倍数×物镜的放大倍数
（2）显微镜的放大倍数越大，细胞就越大，细胞数目越少，观察的视野范围就越小；视野中的光线也越暗，镜头离标本也越近。
显微镜放大倍数：小→大
练习3：有一台显微镜，有5x、10x、15x三种目镜和10x、40x两种物镜，下列哪一组是这台显微镜的放大倍数( )
A.15x、100x B.500x、600x
C.50x、400x D.100x、300x
C
练习4：用下列四组镜头看同一块血液的玻片标本，其中可以看到血细胞数目最多的一组为（ ）
A.目镜——5×，物镜——10×
B.目镜——5×，物镜——40×
C.目镜——10×，物镜——10×
D.目镜——10×，物镜——40×
A
练习5：如果在目镜为5×、物镜为10×时，显微镜视野里可观察到的细胞如右图所示。那么，在物镜放大倍数不变的情况下，把目镜改为15×，视野里可观察到的细胞数目是（ ）
A.3个 B.5个 C.7个 D.9个
B
通过转动镜头或移动玻片标本来判断。
4.显微镜镜头上污点的判断
影响显微镜观察的三个因素:
(1)玻片标本;(2)物镜;(3)目镜。
练习6：用显微镜观察临时装片时，如果转动目镜和移动装片，视野中的污点都没有移动，那么可判断污点是在( )
A.目镜上 B.物镜上
C.反光镜上 D.玻片标本上
B
练习7：某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在( )
A.玻片上 B.物镜上
C.反光镜上 D.目镜上
D
光线较亮时,用小光圈,平面镜。
5.显微镜视野明暗的调节
光线较暗时,用大光圈,凹面镜;
练习8：当显微镜视野很暗，影响观察时，应调节光亮程度，此时应采取的措施是（ ）
A.缩小光圈 B.换高倍物镜
C.选用凹面反光镜 D.调节准焦螺旋
C
练习9：观察同一材料的同一部位时，高倍物镜与低倍物镜相比，其( )
A.物像小、视野亮，看到的细胞数目多 B.物像小、视野暗，看到的细胞数目少
C.物像大、视野暗，看到的细胞数目少
D.物像大、视野亮，看到的细胞数目多
C
练习10：用显微镜的一个目镜和4个不同倍数的物镜组合起来观察血细胞，当成像清晰时，每个物镜与载玻片的距离如图所示，如果载玻片位置不变，用哪一个看到的视野中的细胞数目最少（ ）
A
练习11：右图为显微镜结构示意图，请据图回答：
（1）取放显微镜时，应一手握紧[ ] ，一手托住[ ] 。
13
10
镜臂
镜座
（2）对物体起放大作用的结构是[ ] 和[ ] 。
（3）可以调节镜筒上升和下降的结构是[ ] 和[ ] 。
1
目镜
4
物镜
12
细准焦螺旋
11
粗准焦螺旋
（4）能把光源的光反射入通光孔的结构是[ ] 。
（5）可以调节通光孔进光量的是[ ] 。
9
反光镜
7
遮光器
（6）按照图中显微镜当前的状况（目镜为10×，物镜为10×，40×），放大倍数是( )
A.10
B.40
C.100
D.400
C
