(共33张PPT)

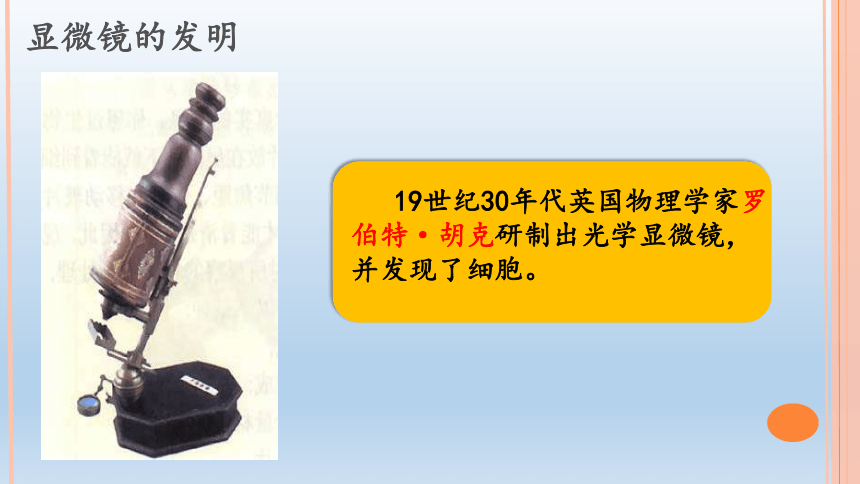

显微镜的发明
19世纪30年代英国物理学家罗伯特·胡克研制出光学显微镜，并发现了细胞。

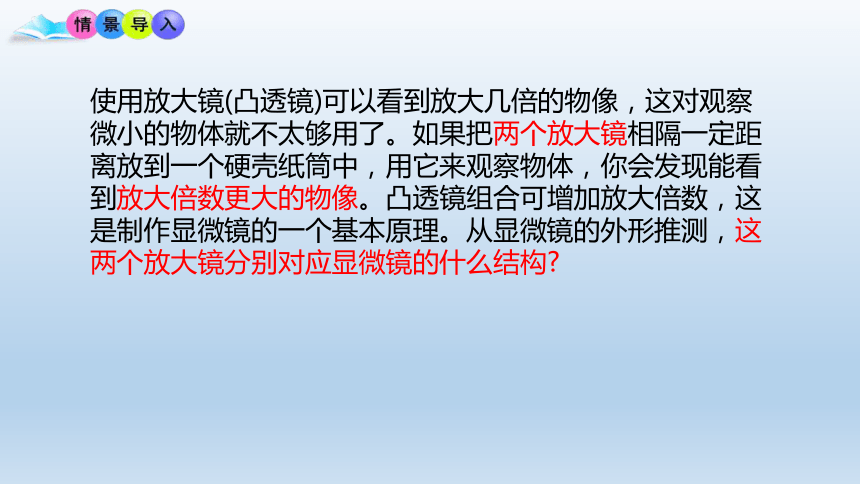

使用放大镜(凸透镜)可以看到放大几倍的物像，这对观察微小的物体就不太够用了。如果把两个放大镜相隔一定距离放到一个硬壳纸筒中，用它来观察物体，你会发现能看到放大倍数更大的物像。凸透镜组合可增加放大倍数，这是制作显微镜的一个基本原理。从显微镜的外形推测，这两个放大镜分别对应显微镜的什么结构

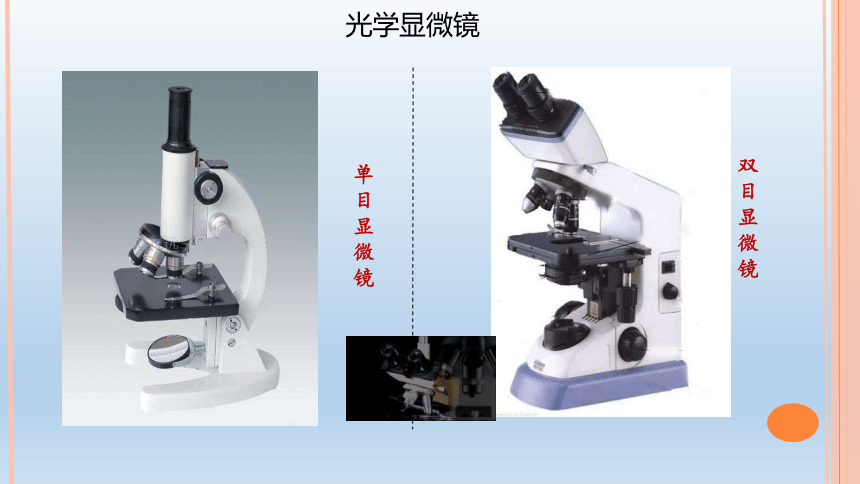

学习使用显微镜
双
目
显
微
镜
光学显微镜
单
目
显
微
镜

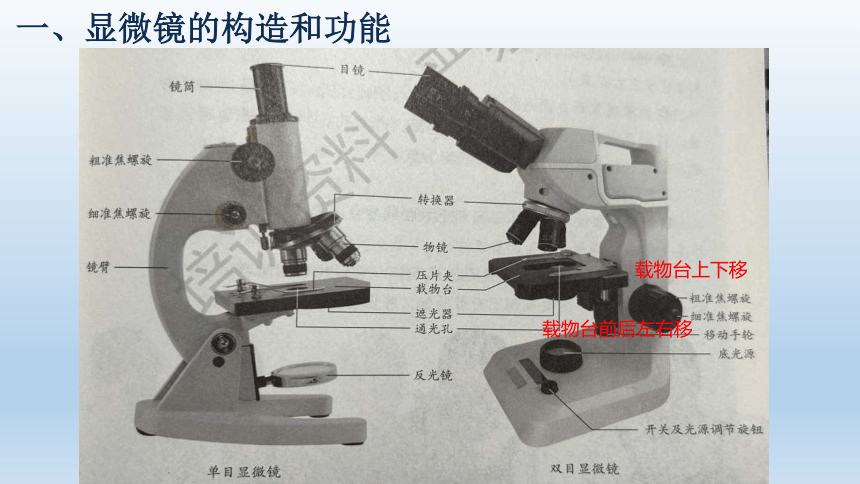

一、显微镜的构造和功能
载物台前后左右移
载物台上下移
显微镜的光学部分

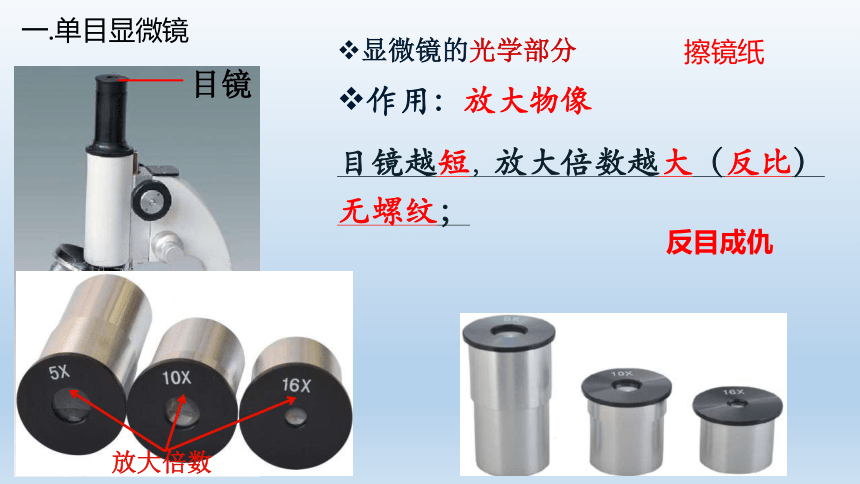

目镜越短，放大倍数越大（反比）无螺纹；
作用：放大物像
目镜
放大倍数
反目成仇
擦镜纸
一.单目显微镜
作用：放大物像
物镜越长，放大倍数越大(正比)
有螺纹
放大倍数
物镜
显微镜的光学部分
擦镜纸

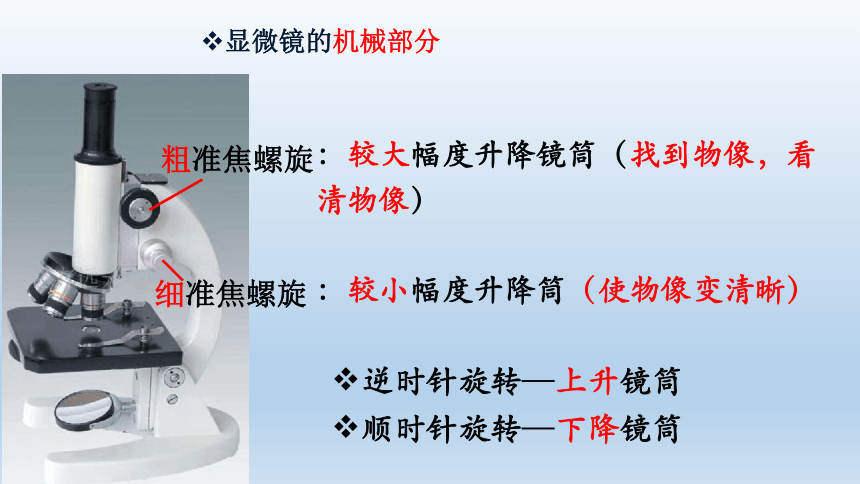

粗准焦螺旋
细准焦螺旋
：较小幅度升降筒（使物像变清晰）
逆时针旋转—上升镜筒
顺时针旋转—下降镜筒
显微镜的机械部分
：较大幅度升降镜筒（找到物像，看清物像）

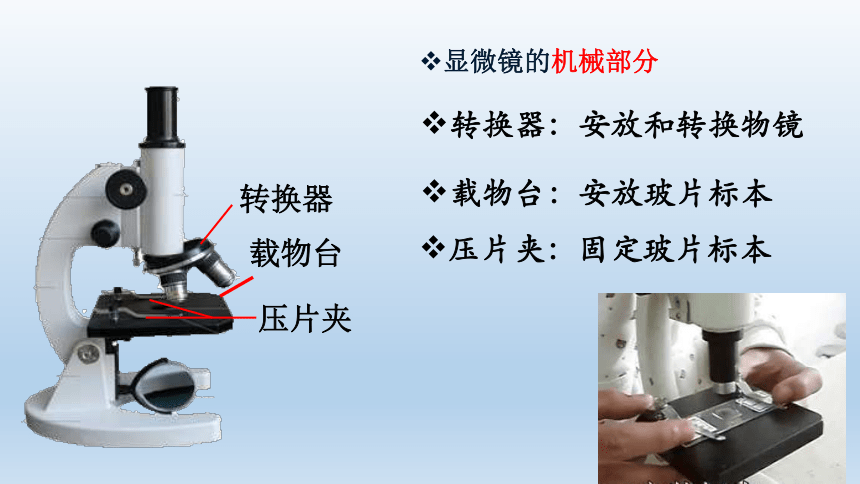

转换器：安放和转换物镜
载物台：安放玻片标本
压片夹：固定玻片标本
显微镜的机械部分
转换器
载物台
压片夹
通光孔：使光线通过进入物镜和镜筒内
通光孔
显微镜的机械部分
遮光器：调节穿过通光孔的光线量
（调节视野亮度）
遮光器
显微镜的调节部分
光圈
大光圈：调亮视野（暗环境用）
小光圈：调暗视野（亮环境用）

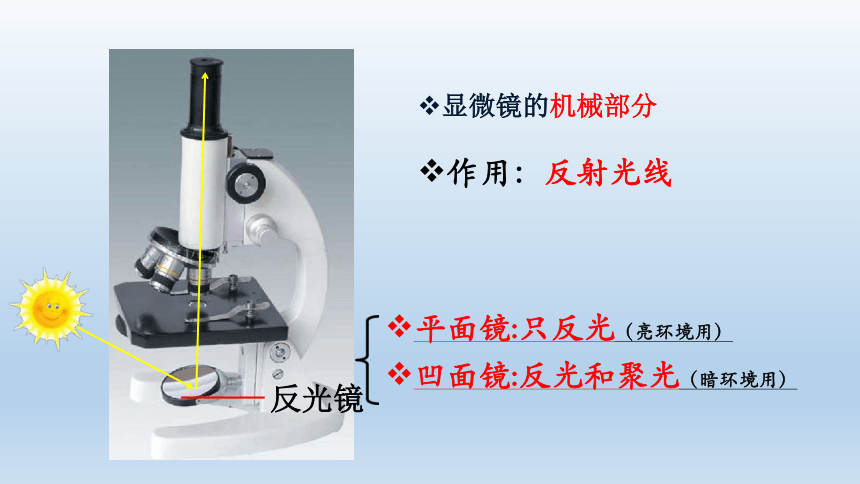

作用：反射光线
显微镜的机械部分
平面镜:只反光（亮环境用）
凹面镜:反光和聚光（暗环境用）
反光镜
显微镜的机械部分
镜臂：握镜部位
镜柱：支持镜身
镜座：稳定镜身
镜筒：上安放目镜，下连转换器
镜筒
镜臂
镜柱
镜座
1.取镜和安放
二.显微镜的使用方法和正确的操作步骤：
①一只手握住镜臂，一只手托住镜座（左托右握）。
②把显微镜放在实验台距边缘7厘米左右处（略偏左）。安装好目镜和物镜。
2. 对光调光
③转动转换器,使低倍物镜对准通光孔
(物镜前端与载物台要保持2cm左右距离)
注意不要用手扳物镜。
2cm
④转动遮光器，使较大的光圈对准通光孔。
转动反光镜，使反射光线经过光圈、通光孔、物镜、镜筒到达目镜。
一只眼注视目镜内,另一只眼睁开通过目镜看到明亮的圆形视野
一转转换器，低倍物镜对准通光孔
二转粗准焦螺旋，使物镜与载物台保持2cm.
二转遮光器，较大光圈对准通光孔
三转反光镜，见明亮的圆形视野
（一眼注视目镜，另一眼睁）
对光成功的标志：通过目镜看到明亮的圆形视野
对光有“四转一看”
2. 对光调光
3. 调焦观察
⑤把所要观察的玻片标本正面朝上放在载物台上，用压片夹压住。玻片标本要正对通光孔的中心。
⑥转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。
放置标本
注意：此时眼睛一定要从侧面看着物镜！
避免物镜镜头与玻片标本相撞，压碎玻片标本
⑦一只眼睛向目镜内看，同时逆时针方向转动粗准焦螺旋，使镜筒缓缓上升，直到看清物像为止。
“先降后升 先粗后细”
再略微转动细准焦螺旋，使看到的物像更加清晰。
如需用更高倍数的物镜观察，应将要观察的部位移至中央，再转动转换器转换物镜，用细准焦螺旋调焦后观察。如需要，调节反光镜与遮光器。
切忌用粗准焦螺旋
二.双目显微镜
2. 对光调光
打开电源开关，载物台降到最低处、低倍物镜对准通光孔。
调节两个目镜间距离以适应瞳距，用光源调节旋钮调节视野亮度。
开电源，台最低，选低倍
调目镜，调亮度
二.双目显微镜
3. 调焦观察
把玻片标本放在载物台上，压片夹压住并正对通光孔。
放标本，移中央
顺时针转动粗准焦螺旋，使载物台上升至玻片标本尽量接近物镜（侧面观察物镜）
逆时针转动粗准焦螺旋至看清物象，微调目镜间距离。
微调细准焦螺旋（使图像变清晰）
先粗先升
再粗再降
最后细
二.双目显微镜
单目显微镜与双目显微镜的区别
遮光器反光镜调光→光源调节旋钮
手动→移动手轮移动玻片
粗细准焦螺旋---调物镜→调载物台
镜筒下降到最低→载物台下降到最低
载物台
玻片标本
目镜，物镜
显微镜外表
纱布
擦镜纸
转换器
镜筒/载物台
物镜转成“八字形”
下降到最低
反光镜
垂直方向
取下
使用
使用
转到
转动
把显微镜放进镜箱里，送回原处
4. 整理收镜
注意事项
1.不要用手掰镜头来转换物镜，更不要用手触摸镜头的镜片部分。
2.实验完毕，对单目显微镜，要将镜筒下降到最低处；对双目显微镜和数码液晶显微镜，要将载物台下降到最低处，将电源亮度调到最低后关闭电源。
3.实验完毕，要将显微镜外表擦拭干净。如需擦拭目镜和物镜，请用擦镜纸。
三、显微镜的成像知识
1.光线的通路
光线→
光圈→
通光孔→
镜筒→
目镜→眼
(1)目镜内看到物像的是倒像。
上
6
上
6
P
2.显微镜的成像特点
上下颠倒左右相反
P
上
实际显像
镜下显像
物镜→
·
上
·
上
同向（像）移动法
往哪偏就往哪移
向右下方移动
物体实际位置
显微镜中的位置
右下
左上
怎样将物像移到视野中央？
三、显微镜的成像知识
放大倍数=目镜ⅹ物镜
显微镜的放大倍数
三、显微镜的成像知识
物镜的低倍镜和高倍镜的比较
物像大小 视野的亮度 物镜于载玻片的距离 视野范围
高倍镜
低倍镜
大
小
暗
亮
近
远
小
大
低倍镜下
洋葱表皮细胞
高倍镜下
洋葱表皮细胞
怎样判断污点存在的位置：
目镜、物镜、玻片标本
挑战自我：
课堂小结
课堂反馈
1、用显微镜观察玻片标本，转动粗准焦螺旋下降镜筒，此时眼睛看着（ ）
A、反光镜 B、目镜 C、物镜 D、镜筒
2、下列可以调整光线强弱的是（ ）
A、遮光器和载物台 B、反光镜和通光孔
C、遮光器和反光镜 D、反光镜和镜臂
3、有一台显微镜目镜标示10×，物镜标示40×，则该显微镜的放大倍数是（ ）
A、10倍 B、40倍 C、50倍 D、400倍
C
C
D
课堂反馈
C
4.一物像处于显微镜视野右上方，要使该物像移至视野的正中央，应向（ ）向推玻片。
A.右上方 B.右下方 C.左上方 D.左下方
5. 观察同一材料的同一部位时，高倍物镜与低倍物镜相比，其（ ）
A.物像小、视野亮，看到的细胞数目多
B.物像小、视野暗，看到的细胞数目少
C.物像大、视野暗，看到的细胞数目少
D.物像大、视野亮，看到的细胞数目多
