资源简介

(共51张PPT)
第一节 学习使用显微镜
（第2课时）
第一单元第二章

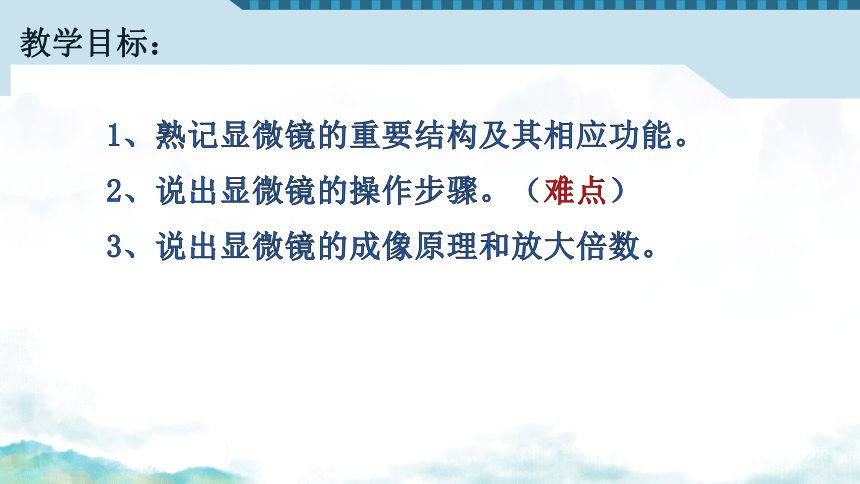

教学目标：
1、熟记显微镜的重要结构及其相应功能。
2、说出显微镜的操作步骤。（难点）
3、说出显微镜的成像原理和放大倍数。
光学显微镜（公元1600年前后）
最早的显微镜是由一位荷兰眼镜商人列文 虎克制造的，它结构简单，用光线照明，放大倍数只有10-30倍。

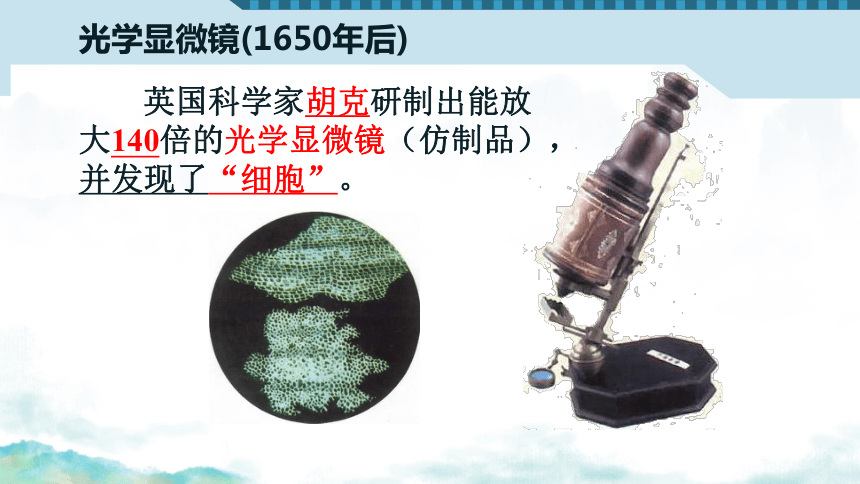

英国科学家胡克研制出能放大140倍的光学显微镜（仿制品），并发现了“细胞”。
光学显微镜(1650年后)
光学显微镜（现代常用）
普通光学显微镜
双目生物显微镜

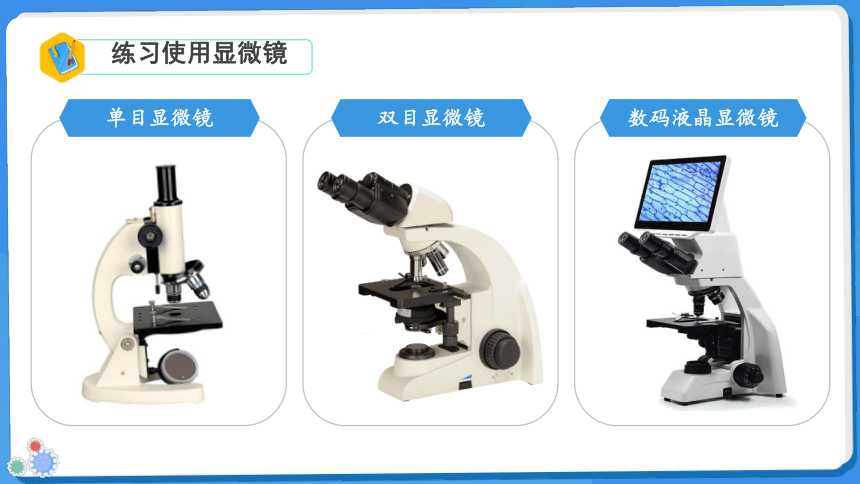

数码显微镜（中考专用）
单目显微镜
双目显微镜
数码液晶显微镜

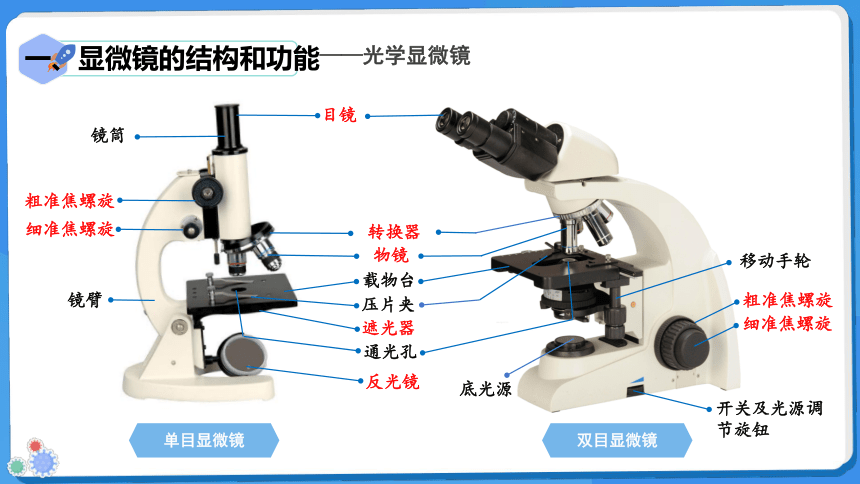

练习使用显微镜
——光学显微镜
镜筒
粗准焦螺旋
细准焦螺旋
镜臂
目镜
转换器
物镜
压片夹
载物台
遮光器
通光孔
反光镜
开关及光源调节旋钮
底光源
移动手轮
粗准焦螺旋
细准焦螺旋
单目显微镜
双目显微镜
一、显微镜的结构和功能
显微镜的构造

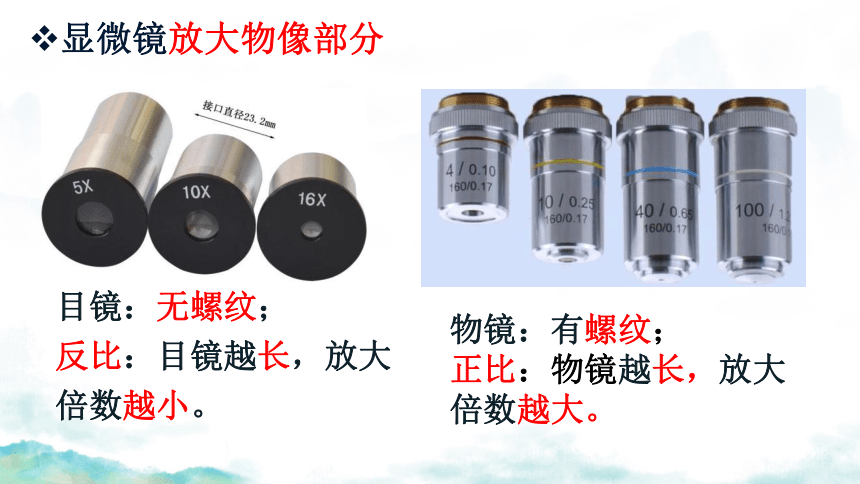

目镜：无螺纹；
反比：目镜越长，放大倍数越小。
物镜：有螺纹；
正比：物镜越长，放大倍数越大。
显微镜放大物像部分

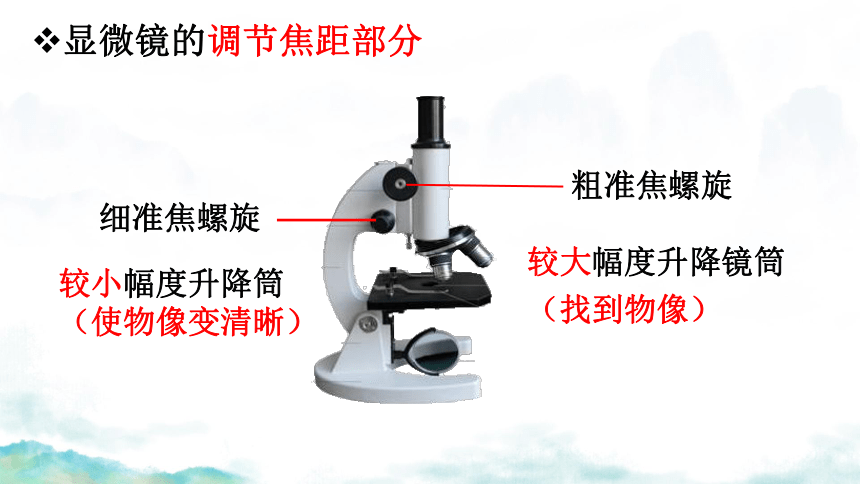

显微镜的调节焦距部分
粗准焦螺旋
细准焦螺旋
较大幅度升降镜筒
（找到物像）
较小幅度升降筒
（使物像变清晰）
显微镜的机械部分
作用：安放目镜
镜筒
显微镜的机械部分
作用：安放和转换 物镜
转换器
镜臂
显微镜的机械部分
作用：握镜作用
显微镜的机械部分
载物台
作用：安放玻片标本
显微镜的机械部分
压片夹
作用：固定玻片标本
显微镜的机械部分
通光孔
作用：使光线通过进 入物镜和镜筒内。
遮光器
显微镜的调节部分
作用：调节穿过通光 孔的光线量
（调节视野亮度）
光圈
大光圈：调亮视野
小光圈：调暗视野
反光镜
显微镜的机械部分
作用：反射光线
平面镜（光线较强时使用）
凹面镜（光线较弱时使用）
显微镜调节光线部分
反光镜
遮光器
光圈
光线暗时：大光圈、凹面镜
光线亮时：小光圈、平面镜
镜柱
显微镜的机械部分
作用：支持镜身
显微镜的机械部分
作用：稳定镜身
镜座
一、光学显微镜的结构和作用（笔记）
目镜
镜筒
转换器
物镜
通光孔
遮光器
压片夹
反光镜
镜座
粗准焦螺旋
细准焦螺旋
镜臂
镜柱
载物台
放大物像
调焦距
光线通过
调换物镜
放玻片
固定玻片
反射光线
有大小光圈，调节光线强弱
放大物像
二、练习使用显微镜
（一）目的要求
练习使用光学显微镜，学习规范的操作方法。
（二）材料用具
动植物玻片标本、池塘水、滴管、镊子、盖玻片、擦镜纸、光学显微镜等。
实验探究：14页
取镜与安放
对光调光
调焦观察
练习
收镜装箱
实验探究：练习使用显微镜
——1、取镜和安放
安放位置
一手握住镜臂，一手托住镜座
取镜动作
距离试验台边缘大约7 cm处
安装目镜和物镜
（用手掌平铺横放！）
一、练习使用单目显微镜
——2、对光调光
（注意不要用手扳物镜！）
转动转换器，使低倍镜对准通光孔
转动遮光器，用一个较大的光圈对准通光孔
一转
二转
练习使用单目显微镜
——2、对光调光
左眼注视目镜，右眼睁开，同时用手转动反光镜，使光线通过通光孔、物镜、镜筒到达目镜（先用平面镜，若视野太暗再换凹面镜）（光线到达眼睛所通过的路线）
三转 一注视
对光成功的标志
通过目镜能看到明亮的圆形视野
练习使用单目显微镜
对光成功的标志
（三转一注视）
一转转换器，选择低倍物镜
二转遮光器，选择大光圈
一注视：
左眼注视目镜，右眼睁开
三转反光镜，找到白亮圆形视野
——对光调光（小结笔记）
练习使用单目显微镜
——3、调焦观察
把所要观察的玻片标本正面朝上放在载物台上，用压片夹压住。移动玻片标本，将标本移至通光孔中心。先低倍镜观察，再高倍镜观察。
先低后高
转动粗准焦螺旋，使镜筒缓慢下降，直到物镜接近玻片标本为止。（注意：眼睛一定要从侧面看着物镜，避免损伤物镜或压碎玻片标本。）
先降后升
一只眼向目镜内看，同时转动粗准焦螺旋，使镜筒缓缓上升，直到看清物像为止。再略微转动细准焦螺旋，使物像更加清晰。
先粗后细
练习使用单目显微镜
观察：（三先）
先低后高(先低倍镜观察，再高倍镜观察)
先降后升(先下降镜筒，再上升镜筒)
先粗后细(先调粗准焦螺旋，再调细准焦螺旋)
——调焦观察（小结笔记）
练习使用单目显微镜
——对光调光
打开显微镜电源开关
转动粗准焦螺旋，将载物台降至最低
低倍物镜对准通光孔
开电源
降载物台
选低倍
二、练习使用双目显微镜
——对光调光
调节两个目镜间距离以适应瞳距，用光源调节旋钮调节视野亮度。
调瞳距、视野亮度
调光成功的标志
通过目镜能看到明亮的圆形视野
二、练习使用双目显微镜
对光成功的标志
——调焦观察
把要观察的玻片标本放在载物台上，用压片夹固定，通过调整移动手轮来移动玻片，将标本移至通光孔中心。
先放后对
转动粗准焦螺旋，使载物台缓慢上升，至玻片标本尽量接近物镜(注意：此过程要从侧面注视，避免损伤物镜或压碎玻片标本。)
先升后降（相反）
转动粗准焦螺旋，使载物台缓慢下降，直到看清物像。微调目镜间距离使双目观察到的视野完全重合。转动细准焦螺旋，使物像更加清晰。
先粗后细
二、练习使用双目显微镜
数码液晶显微镜的操作步骤与双目显微镜的基本一致。数码液晶显微镜可以直接在液晶屏上显示观察到的视野画面，为拍照和录像提供了极大的便利。
三、练习使用数码液晶显微镜
1、转低倍镜下看到物像后，如何再放大物像进行观察呢？
①移动物像到视野中央（同向法：物像往哪偏，标本就往哪移）
②转动转换器换高倍物镜；
③调节视野亮度（用大光圈或凹面镜）；
④转动细准焦螺旋（使物象更加清晰）。
四、练习使用显微镜
——练习
光线→
反光镜→
遮光器→
通光孔→
标本（一定要薄而透明）→
物镜→
镜筒→
目镜→
眼睛
五.显微镜的成像知识
——1、光线的通路
——2、成像特点
显微镜成像有什么特点？
看到的物像与标本实物完全相反
旋转180°
我是
倒像
五、练习使用显微镜
上
上
6
6
上下颠倒左右相反
上
如何移动标本，才能让物像移到视野中央？
若物像不正，那么物像在显微镜中位于视野的哪个方向，就把标本向哪个方向移动（同向法）。
物像在视野的右上方，那么为了将物像调正，应该将标本向右上方移动。
——3、物像的移动
练习使用显微镜
·
在显微镜视野中的物像
怎样调整至视野中心？
上
·
物体实际位置
同向（像）法
向右下方移动
——收镜装箱（单目显微镜）
1．观察完毕，先提升镜筒，取下玻片标本。
2．用擦镜纸将目镜和物镜擦拭干净。
3．转动转换器，把两个物镜偏向两旁，将镜筒缓缓下降到最低处。
4．把显微镜放进镜箱里，送回原处。
一取二放三安装，四转低倍五对光，六上玻片七下降，八升镜筒细观赏，看完低倍转高倍，九退整理后归箱。
使用显微镜口诀
练习使用显微镜
显微镜的放大倍数越大(目镜越短，物镜越长),观察到的细胞就越大，细胞数目越少，但观察的视野范围就越小；视野中的光线也越暗，镜头离标本也越近。反之。
显微镜放大倍数：小→大
讨论：
1、转换高倍物镜后，你观察的视野发生了什么变化？
上
若视野中有污点，这个污点必然在目镜、物镜或标本三者之一上。
我是
谁？
我来自
哪里？
小黑点（污点）
目镜
物镜
玻片标本
——练习
练习使用显微镜
放大倍数=目镜ⅹ物镜
低倍镜下物像
高倍镜下物像
显微镜的放大倍数
比较 细胞数量 物镜与标本距离 视野范围 视野明暗 物像大小
低倍镜
高倍镜
多
少
远
近
大
小
明
暗
小
大
显微镜的成像规律
练习使用显微镜
电子显微镜，简称电镜，英文名Electron Microscope（简称EM），经过五十多年的发展已成为现代科学技术中不可缺少的重要工具。电子显微镜由镜筒、真空装置和电源柜三部分组成。
电子显微镜技术的应用是建立在光学显微镜的基础之上的，光学显微镜的分辨率为0.2 μm，透射电子显微镜的
分辨率为0.2 nm，也就是说透射电子显微镜在光学
显微镜的基础上放大了1000倍。
拓展延伸
——电子显微镜
课堂小结
例1．利用显微镜观察变形虫的运动方式时，视野中的变形虫伸出伪足向左上方缓慢运动，观察一段时间后，要使变形虫仍在视野中央，载玻片的移动方向为（ ）
A．右下方
B．右上方
C．左上方
D．左下方
C
随堂练习
例2．将写有 “生物”字样的临时玻片标本放在显微镜下观察，正确操作应看到的图像是（ ）
A． A B． B C． C D． D
D
A B C D
随堂练习
例3．用显微镜进行观察时发现视野中有污点，同学们采用了多 种操作方式来判断污点的来源，以下操作不能判断出污点来源的是（ ）
A．移动装片
B．更换目镜
C．更换物镜
D．转动反光镜
D
小黑点
随堂练习
