(共27张PPT)
说出显微镜的基本结构和功能
使用显微镜观察到清晰的物像
认同显微镜在科学发展中的重要作用，爱护显微镜
学习目标
细胞是生物体的结构和功能单位
我们能用肉眼直接看到细胞吗？要想探索生物中的奥妙，了解细胞的结构，我们应该怎么办？
新课导入

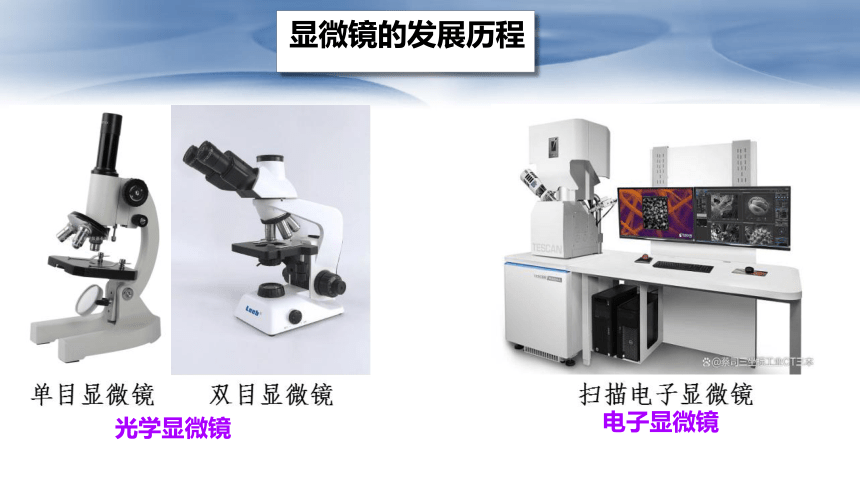

显微镜的发展历程
光学显微镜
电子显微镜

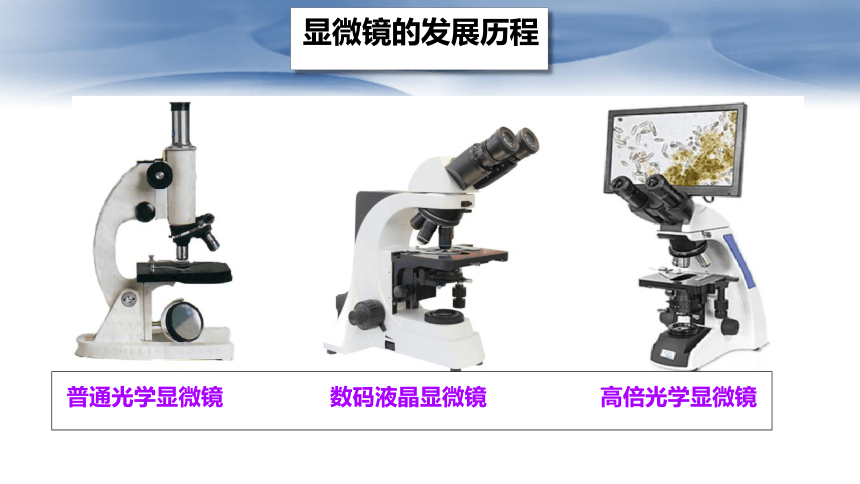

普通光学显微镜
普通光学显微镜 数码液晶显微镜 高倍光学显微镜
显微镜的发展历程

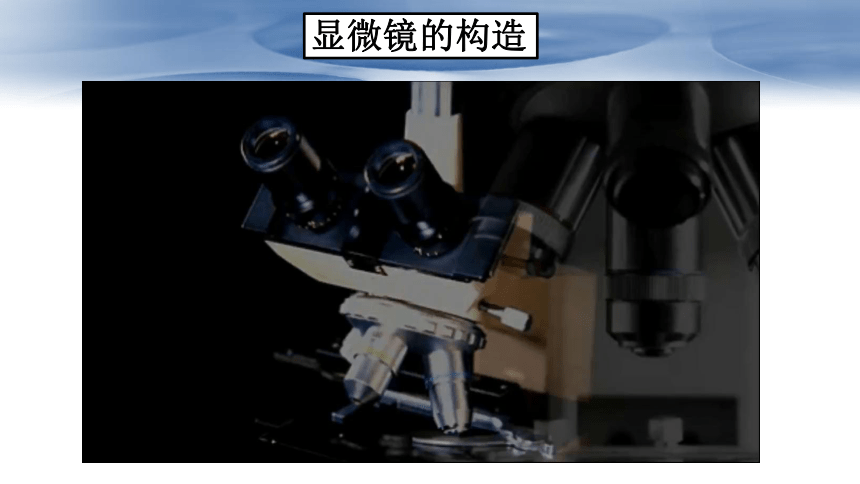

显微镜的构造

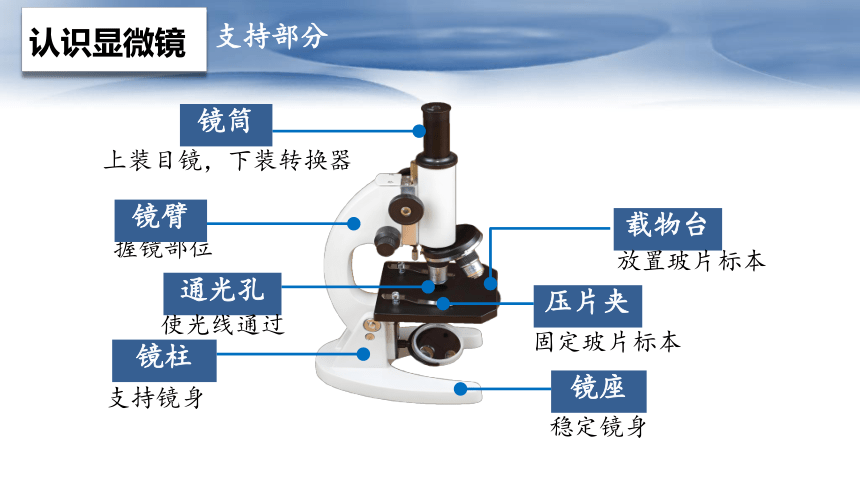

上装目镜，下装转换器
镜筒
握镜部位
镜臂
压片夹
固定玻片标本
载物台
放置玻片标本
通光孔
使光线通过
镜柱
支持镜身
镜座
稳定镜身

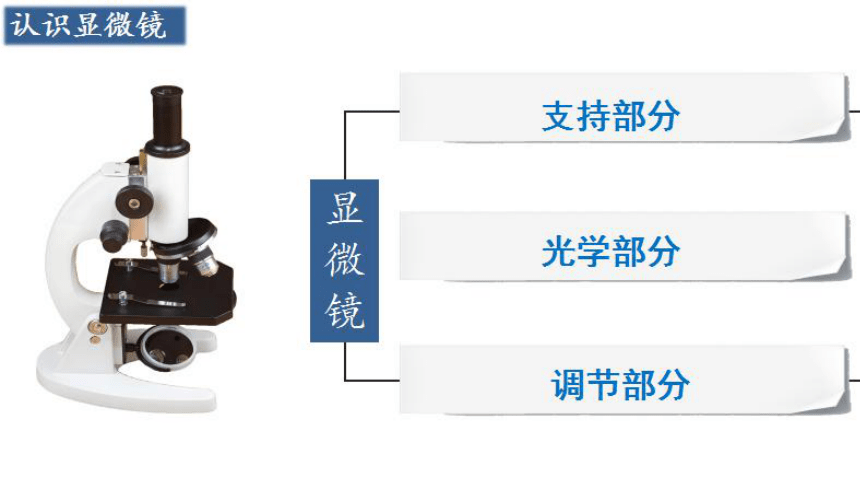

认识显微镜
支持部分

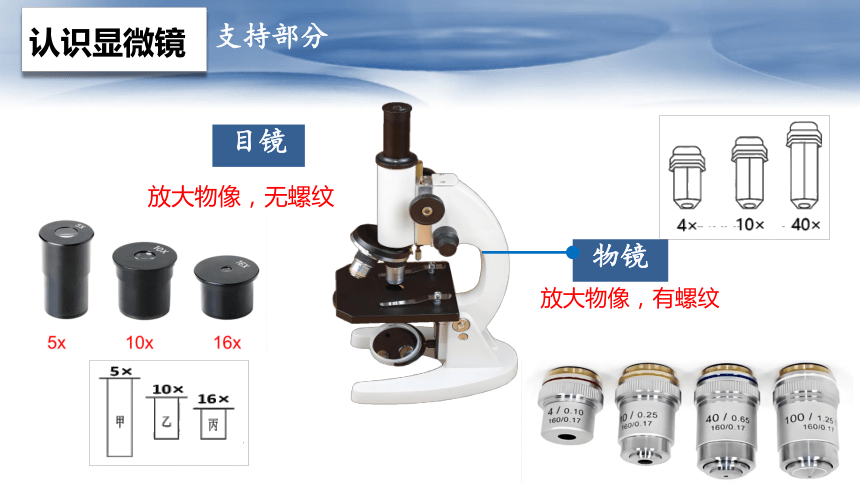

目镜
放大物像，无螺纹
物镜
放大物像，有螺纹
认识显微镜
支持部分
目镜越长,放大倍数越小
物镜越长,放大倍数越大
目镜放大倍数×物镜放大倍数
显微镜放大倍数=
认识显微镜
支持部分
反光镜
反射光线
凹面镜
平面镜
用平面镜反射光线
光线强时
用凹面镜汇聚光线
光线弱时
认识显微镜
支持部分
遮光器
遮光器
光圈
调节部分
认识显微镜
光圈越大，进来的光线越多，视野就越亮。
顺降逆升
粗准焦螺旋
调节焦距。升降镜筒的
幅度大——找到物像
细准焦螺旋
调节焦距。升降镜筒的
幅度小——使物像清晰
先降再升
调节部分
认识显微镜
切换物镜的时候，一定不能直接拨物镜，而要转动转换器进行切换换。
转换器
安放和转换不同倍数的物镜
调节部分
认识显微镜
目镜:放大物像
镜筒:连接目镜与物镜
粗准焦螺旋:升降镜筒调焦距
细准焦螺旋:升降镜筒微调焦距
镜臂:提握镜身
通光孔:光线通过
压片夹:固定玻片
转换器:调换物镜
物镜:放大物像
载物台:放玻片
遮光器:调节光线
反光镜:使光线反射
镜柱:支持镜身
镜座:稳定镜身
单目显微镜的构造
目镜
转换器
物镜
通光孔
载物台
压片夹
遮光器
粗准焦螺旋
移动手轮
细准焦螺旋
底光源
两种显微镜的成像原理是一样的，都以可见光为光源，属于光学显微镜。
双目显微镜的构造
转换器
镜筒
镜臂
镜座
镜柱
压片夹
通光孔
知识配对
知识配对
1.取镜和安放
取镜：右握左托。
安放：把显微镜放在距实验台边缘大约7厘米处，安装好目镜和物镜。
一取二放三安装
显微镜的使用方法和正确的操作步骤
1.
取
镜
和
安
放
一转转换器，低倍物镜对准通光孔。
二转遮光器，较大光圈对准通光孔。
三转反光镜，见白亮圆形视野
（一眼注视目镜，另一眼睁）
通过目镜，可以看到白亮的圆形视野。
对光“三转
”
四转低倍五对光
2.对光
2.对光
3.观察
把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心
转动粗准焦螺旋，顺时针旋转，使镜筒缓慢下降，直到物镜接近玻片标本为止
注意：此时眼睛一定要看着物镜！
3.观察
左眼向目镜内看，同时逆时针方向转动粗准焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰
六上玻片七下降，八升镜筒细观赏。
3.观察
3.观察
4.整理和收镜
把显微镜的外表擦拭干净。
（如需擦拭目镜和物镜，请用擦镜纸。）
转动转换器，把两个物镜偏到两旁，并将镜筒缓缓下降到最低处。放回镜箱。
