第一节
学习使用
显微镜
除病毒外，生物都是由细胞构成的
怎样观察和研究构成生物体的细胞结构呢？
显微镜
学习目标
显微镜的结构是什么样？
怎样使用显微镜？有哪些注意事项？
显微镜相关问题有哪些？

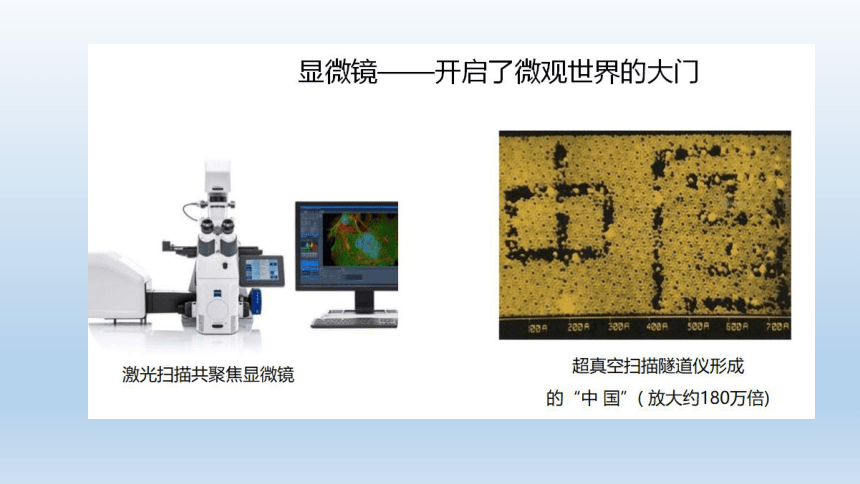

显微镜—开启微观世界的大门

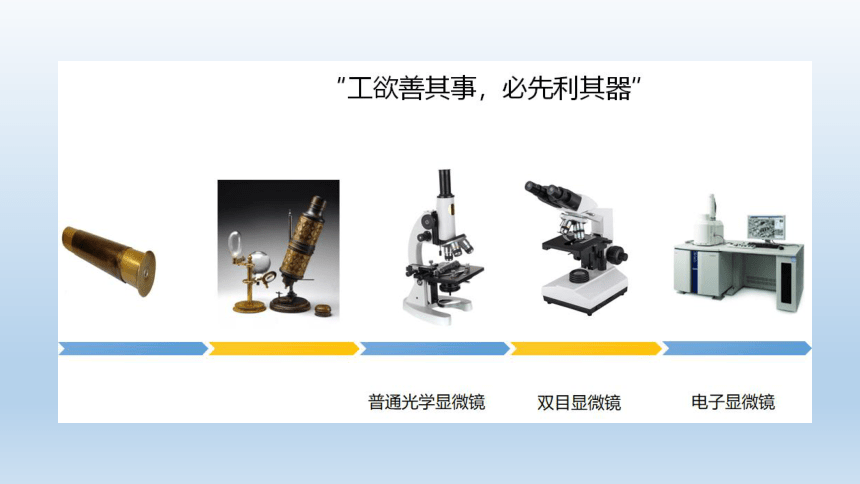

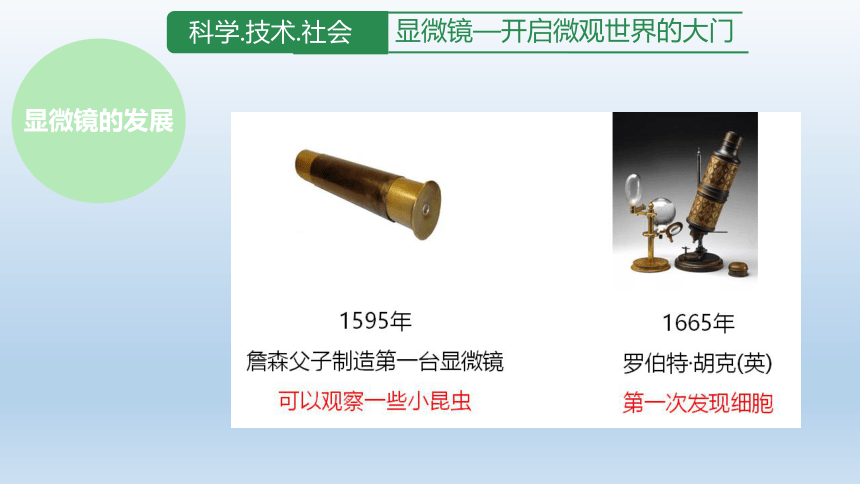

显微镜的发展
科学.技术.社会

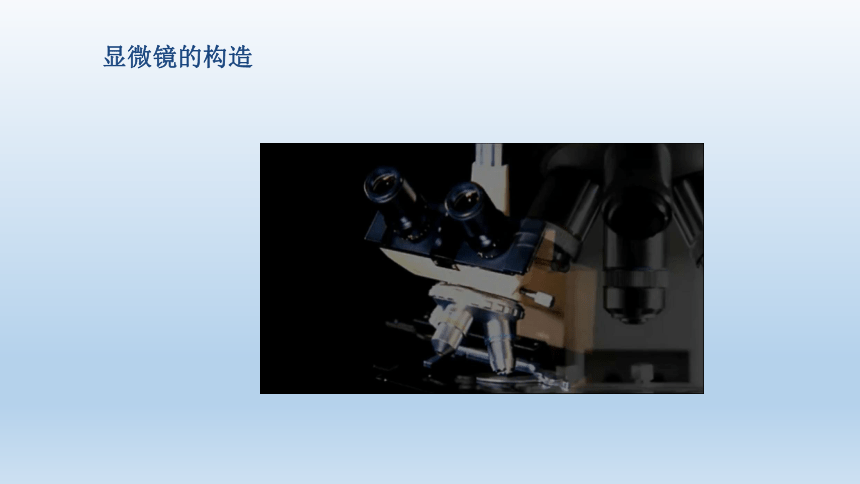

显微镜的构造
自学课本13页，初步认识单目显微镜和双目显微镜的结构。
目镜
粗准焦螺旋
细准焦螺旋
镜臂
压片夹
通光孔
镜座
反光镜
遮光器
载物台
物镜
转换器
镜筒
镜柱

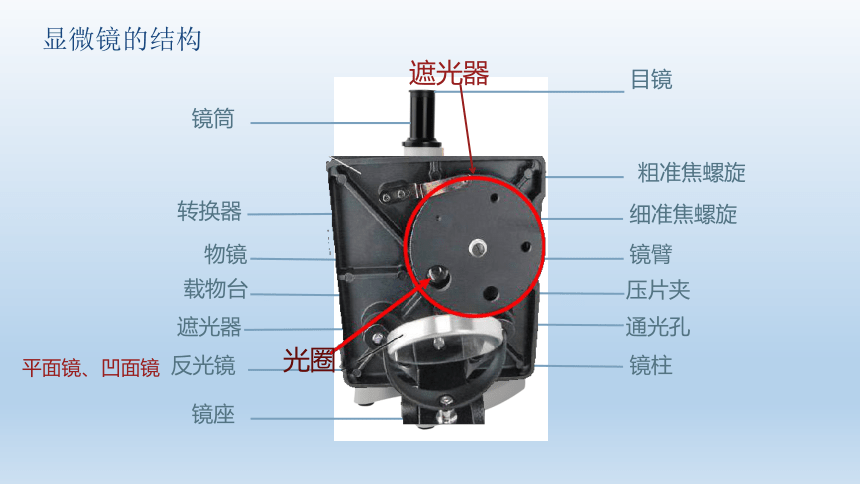

显微镜的结构
光圈
遮光器
平面镜、凹面镜

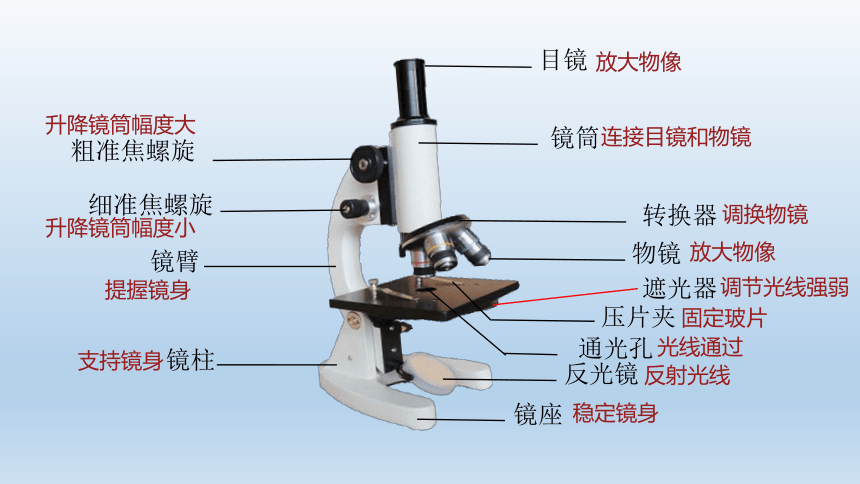

显微镜的构造
目镜
物镜
粗准焦螺旋
细准焦螺旋
转换器
遮光器
通光孔
反光镜
镜筒
压片夹
镜座
镜柱
镜臂
升降镜筒幅度大
升降镜筒幅度小
放大物像
连接目镜和物镜
调换物镜
放大物像
调节光线强弱
固定玻片
光线通过
反射光线
稳定镜身
支持镜身
提握镜身

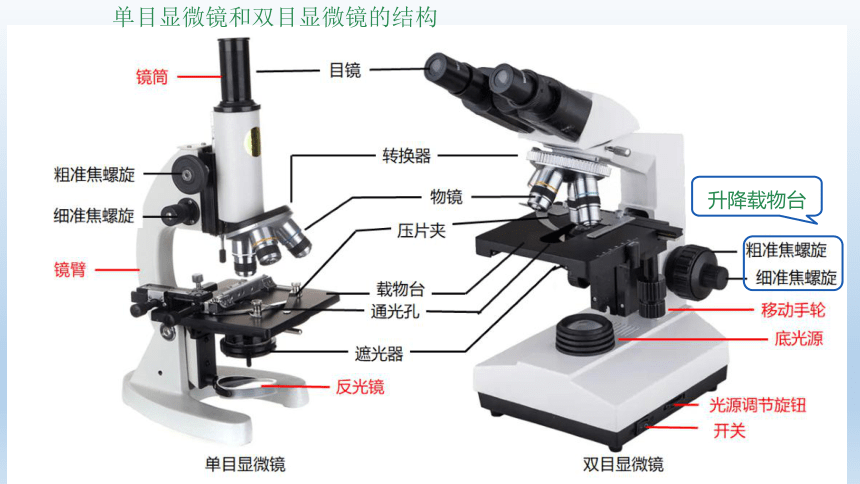

单目显微镜和双目显微镜的结构
升降载物台
显微镜各结构的功能

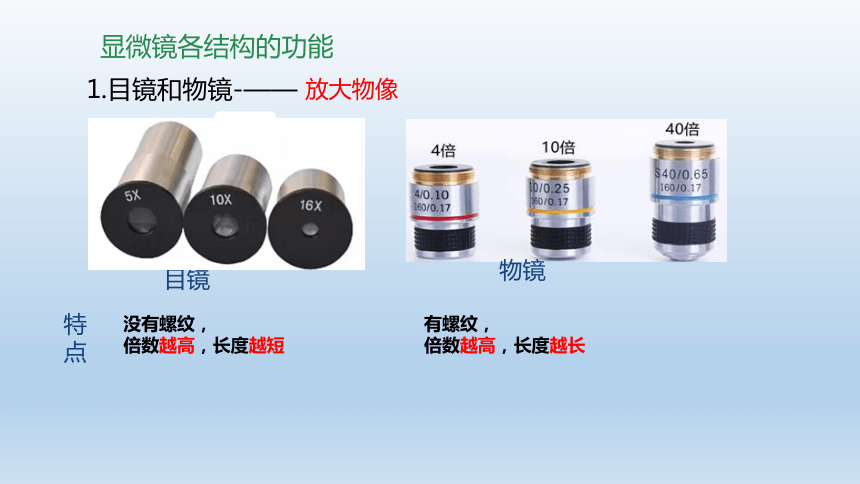

1.目镜和物镜-——
放大物像
目镜
物镜
没有螺纹，
倍数越高，长度越短
特点
有螺纹，
倍数越高，长度越长
载物台下方是遮光器，上面有小孔，叫 。
粗准焦螺旋和细准焦螺旋——
调节单目镜筒和双目载物台升降
调节视野亮度
光圈
转动遮光器选择不同的光圈对准通光孔。
遮光器和光圈——
光圈越小，通过的光线量越 ，视野越 ；
光圈越大，通过的光线量越 ，视野越 ；
反光镜——
底光源和光源调节旋钮——
反射光线，由平面镜和凹面镜组成。
调节光的明暗。
单目：视野较暗时用 ，视野较亮时用 。
双目：视野较暗时用 ，视野较亮时用 。
1．使用单目显微镜时，可以用来调节光线强弱的部件是（ ）
A.转换器和底光源 B.底光源和光圈
C.压片夹和光圈 D.遮光器和反光镜
概念检测
D
显微镜的使用
1.取镜
安放
2.对光
调光
3.调焦
观察
4.收镜
整理
1.取镜
安放
①.转动转换器，使
对准通光孔。
②.调节遮光器，用一个 光圈对准通光孔。一只眼向目镜内看。转动 ，使反射光线经过 到达目镜，以通过目镜看到 的圆形视野为宜。
低倍镜
较大
反光镜
明亮
（成功标志）
2.对光
调光
单目显微镜
光圈、通光孔、物镜、镜筒
2.对光
调光
三转：
一转转换器，使低倍物镜对准通光孔，
二转遮光器，使较大光圈对准通光孔，
三转反光镜，直到看到明亮的圆形视野为宜。
一打开两调节：
一打开显微镜电源开关，确认载物台降至最低，低倍物镜对准通光孔，
二调节两个目镜间距离以适应瞳距，
三调节光源调节旋钮调节视野亮度。
单目
双目
③把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心
3.调焦
观察
单目显微镜
④转动粗准焦螺旋，顺时针旋转，使镜筒缓慢下降，直到物镜接近玻片标本为止
注意：在转动粗准焦螺旋使物镜下降时，眼睛一定要看着物镜，以免物镜碰坏玻片
⑤一只眼向目镜内看（另一只眼睛要睁开，便于画图），同时转动粗准焦螺旋，使镜筒缓慢上升，直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰。
⑥如果需要用更高倍镜的物镜观察，应该要将观察的部位移至视野中央，在转动转换器转换物镜，用细准焦螺旋调焦后观察（转换物镜后，切忌用粗准焦螺旋调焦）。如果需要，可以调节视野亮度。
③把要观察的玻片标本放在载物台上，用压片夹固定，通过调整移动手轮来移动玻片，将标本移至通光孔中心。
④转动 粗准焦螺旋 使载物台缓慢 上升 ，眼睛从 侧面 观察物镜，直到玻片接近物镜为止。
⑤转动 粗准焦螺旋 使载物台缓慢 下降 ，直到 看清物像为止 。微调目镜间距离，使双目观察到的视野完全重合，再略微转动 细准焦螺旋 使物像更加清晰。
⑥如果需要用更高倍数的物镜观察，应将要观察的部位移至 视野中央 ，再转动转换器转换物镜，用 细准焦螺旋 调焦后观察（转换物镜后，切忌用粗准焦螺旋调焦）。如来需要，可以调节视野亮度。
双目显微镜
单目
双目
3.调焦
观察
（放标本—通光孔中央）
1.转粗准焦螺旋：降镜筒，注视物镜，防止碰撞。
2.转粗准焦螺旋：升镜筒，看目镜，找到物象。
3.转细准焦螺旋：使物像更清晰。
4.换高倍物镜：（眼看目镜）物象移至中央，转转换器 换高倍物镜，细准焦螺旋调清晰，视 野黑调亮度（不动粗准焦螺旋）
（放标本—通光孔中央）
1.转粗准焦螺旋：升载物台，侧面注视，防止碰撞。
2.转粗准焦螺旋：降载物台，看目镜，找到物象，微 调目镜间距离使视野完全重合。
3.转细准焦螺旋：使物像更清晰。
4.换高倍物镜：（眼看目镜）物象移至中央，转转换器 换高倍物镜，细准焦螺旋调清晰，视野 黑调亮度（不动粗准焦螺旋）
实验完毕，将载玻片从载物台上取下，将压片夹还原，将光源亮度调至最低，关闭电源；
转动粗准焦螺旋，使载物台下降至最低，转动转换器使低倍物镜对准通光孔；
按取镜时的拿法，将显微镜送回镜箱。
单目
双目
4.收镜
整理
数码液晶显微镜的操作步骤与双目显微镜的基本一致。
转动粗准焦螺旋，升高镜筒，取出玻片。
用擦镜纸擦净目镜和物镜，用清洁纱布擦净镜体。
再转动转换器，把两个物镜偏到两旁，并将镜筒下降，竖反光镜，然后将显微镜平稳地放入镜箱内保存。
注意事项：
①不要用手扳镜头来转换物镜，更不要用手触摸镜头的镜片部分。
②实验完毕，对单目显微镜，要将镜筒下降到最低处;对双目显微镜和数码液晶显微镜，要将载物台下降到最低处，将光源亮度调到最低后关闭电源。
转换器
污染镜头，影响观察
显微镜常见问题
（1）显微镜的污点位置判断
污点的可能位置：
目镜、物镜、标本
16页，讨论②
移动玻片
污点
移动
污点不移动
污点在玻片上
转动
目镜
污点
移动
污点不移动
污点在目镜
污点在物镜
（2）光线在显微镜中经过路线。
反光镜→
光圈→
通光孔
→
物镜→
镜筒→
目镜
（3）成像的特点
目镜内看到物像的是
上
上
b
b
倒像（180°）
放大倍数=目镜放大倍数ⅹ物镜放大倍数
（4）显微镜的放大倍数
低倍镜下物像
高倍镜下物像
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}比较项目
视野范围
视野明暗
物像大小
细胞数目
低倍镜
大
亮
小
多
高倍镜
小
暗
大
少
低倍镜下物像
高倍镜下物像
换用高倍镜后，物象会变
模糊
（5）视野问题
16页，讨论①
细准焦螺旋
遮光器
光线弱
（6）光线问题
调节亮度
单目镜：
双目镜：
光线强
（平面镜，凹面镜）
（大光圈，小光圈）
反光镜
单目镜
双目镜
底光源
（亮度高，亮度低）
单目镜：
双目镜：
凹面镜、大光圈
亮度高、大光圈
平面镜、小光圈
亮度低、小光圈
（7）物像的移动：
玻片标本的移动方向与物像的移动方向相反。
在显微镜视野中的物像,怎样移至视野中心？
物象偏向那个方向就向那个方向移动。
e
向右下方移动
偏向哪，向哪移
1.显微镜是科学研究中最常用的观察工具。下列操作流程正确的是?(　　)
A.①→②→③→④ 　B.①→③→②→④
C.③→①→②→④　 D.③→①→④→②
C
2.如表是显微镜使用过程中的几种操作和要达到的目的,其中不符合是?(　　)
D
某同学在练习使用显微镜观察洋葱鳞片叶内表皮细胞临时装片时，视野中出现的四种情况
出现A视野的处理： 。
出现B视野的处理： 。
由视野D变成C的处理： 。
3.
转动细准焦螺旋
向左方移动装片
转转换器，换高倍物镜
（1）由图1中的①依次到④的调节方法是：
（2）要想看到更多的细胞，应选用图3的镜头组合是：
4.
a.向右下方移动装片
b.转转换器，转换高倍物镜
c.转动细准焦螺旋
④⑦
