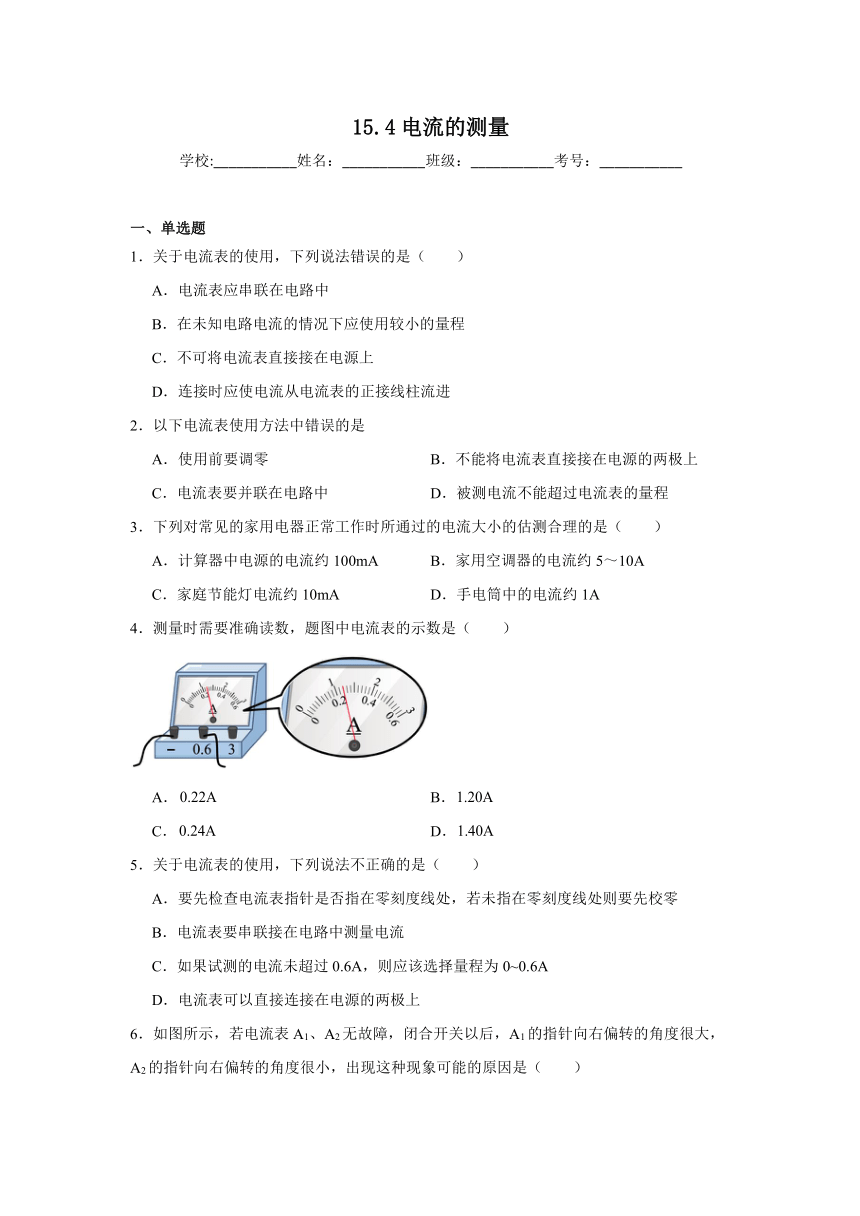

15.4电流的测量
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．关于电流表的使用，下列说法错误的是（　　）
A．电流表应串联在电路中
B．在未知电路电流的情况下应使用较小的量程
C．不可将电流表直接接在电源上
D．连接时应使电流从电流表的正接线柱流进
2．以下电流表使用方法中错误的是
A．使用前要调零 B．不能将电流表直接接在电源的两极上
C．电流表要并联在电路中 D．被测电流不能超过电流表的量程
3．下列对常见的家用电器正常工作时所通过的电流大小的估测合理的是（　　）
A．计算器中电源的电流约100mA B．家用空调器的电流约5～10A
C．家庭节能灯电流约10mA D．手电筒中的电流约1A
4．测量时需要准确读数，题图中电流表的示数是（　　）
A． B．
C． D．
5．关于电流表的使用，下列说法不正确的是（　　）
A．要先检查电流表指针是否指在零刻度线处，若未指在零刻度线处则要先校零
B．电流表要串联接在电路中测量电流
C．如果试测的电流未超过0.6A，则应该选择量程为0~0.6A
D．电流表可以直接连接在电源的两极上

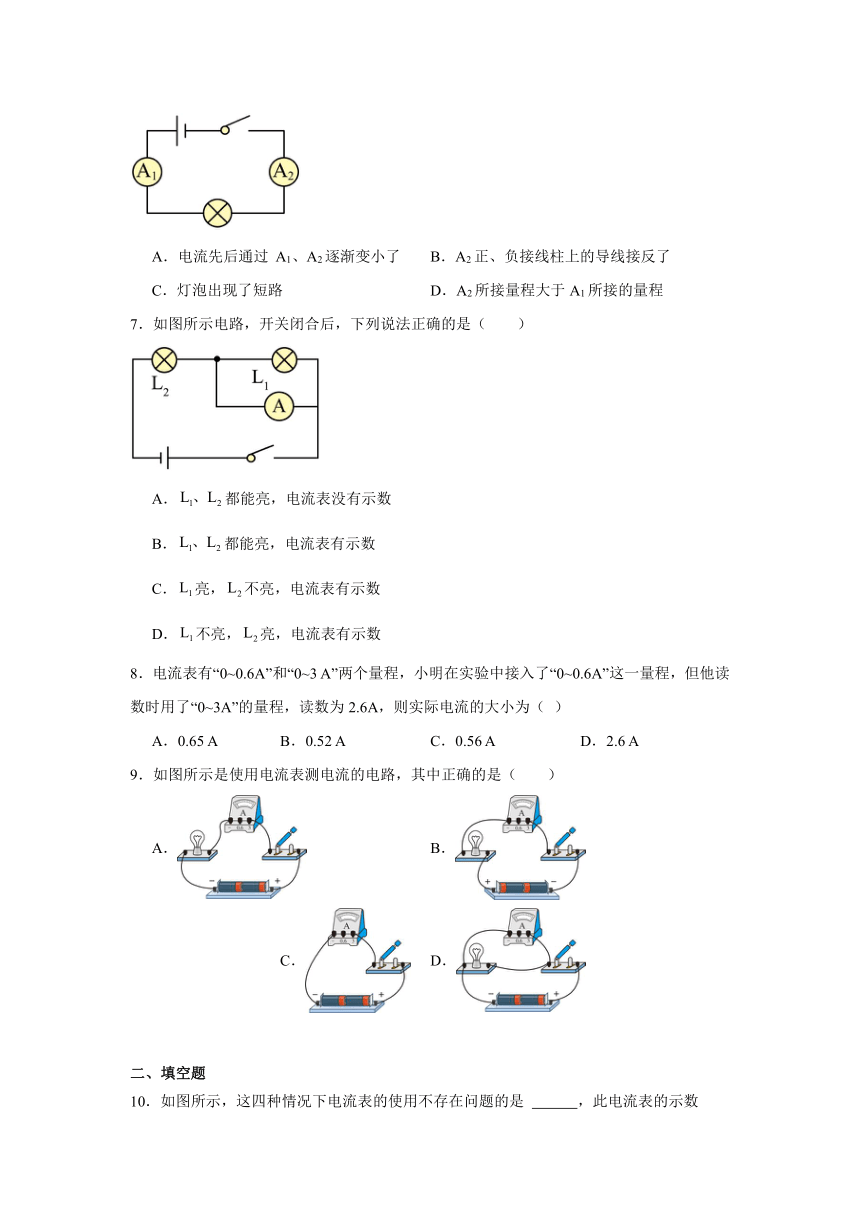

6．如图所示，若电流表A1、A2无故障，闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，出现这种现象可能的原因是（　　）
A．电流先后通过 A1、A2逐渐变小了 B．A2正、负接线柱上的导线接反了
C．灯泡出现了短路 D．A2所接量程大于A1所接的量程
7．如图所示电路，开关闭合后，下列说法正确的是（　　）
A．都能亮，电流表没有示数
B．都能亮，电流表有示数
C．亮，不亮，电流表有示数
D．不亮，亮，电流表有示数
8．电流表有“0~0.6A”和“0~3 A”两个量程，小明在实验中接入了“0~0.6A”这一量程，但他读数时用了“0~3A”的量程，读数为2.6A，则实际电流的大小为（ ）
A．0.65 A B．0.52 A C．0.56 A D．2.6 A
9．如图所示是使用电流表测电流的电路，其中正确的是（　　）
A． B． C． D．
二、填空题

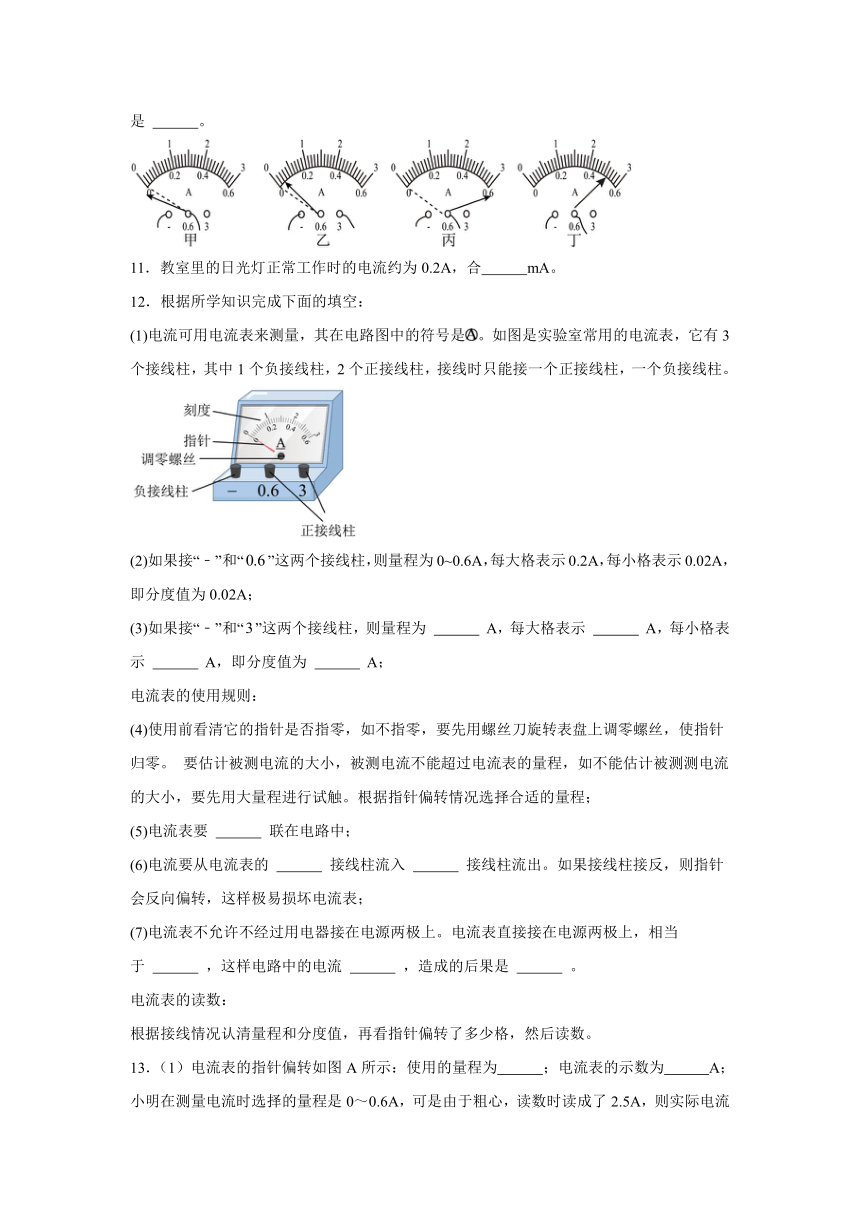

10．如图所示，这四种情况下电流表的使用不存在问题的是 ，此电流表的示数是 。
11．教室里的日光灯正常工作时的电流约为0.2A，合 mA。
12．根据所学知识完成下面的填空：
(1)电流可用电流表来测量，其在电路图中的符号是。如图是实验室常用的电流表，它有3个接线柱，其中1个负接线柱，2个正接线柱，接线时只能接一个正接线柱，一个负接线柱。
(2)如果接“﹣”和“”这两个接线柱，则量程为0~0.6A，每大格表示0.2A，每小格表示0.02A，即分度值为0.02A；
(3)如果接“﹣”和“”这两个接线柱，则量程为 A，每大格表示 A，每小格表示 A，即分度值为 A；
电流表的使用规则：
(4)使用前看清它的指针是否指零，如不指零，要先用螺丝刀旋转表盘上调零螺丝，使指针归零。 要估计被测电流的大小，被测电流不能超过电流表的量程，如不能估计被测测电流的大小，要先用大量程进行试触。根据指针偏转情况选择合适的量程；
(5)电流表要 联在电路中；
(6)电流要从电流表的 接线柱流入 接线柱流出。如果接线柱接反，则指针会反向偏转，这样极易损坏电流表；
(7)电流表不允许不经过用电器接在电源两极上。电流表直接接在电源两极上，相当于 ，这样电路中的电流 ，造成的后果是 。
电流表的读数：
根据接线情况认清量程和分度值，再看指针偏转了多少格，然后读数。

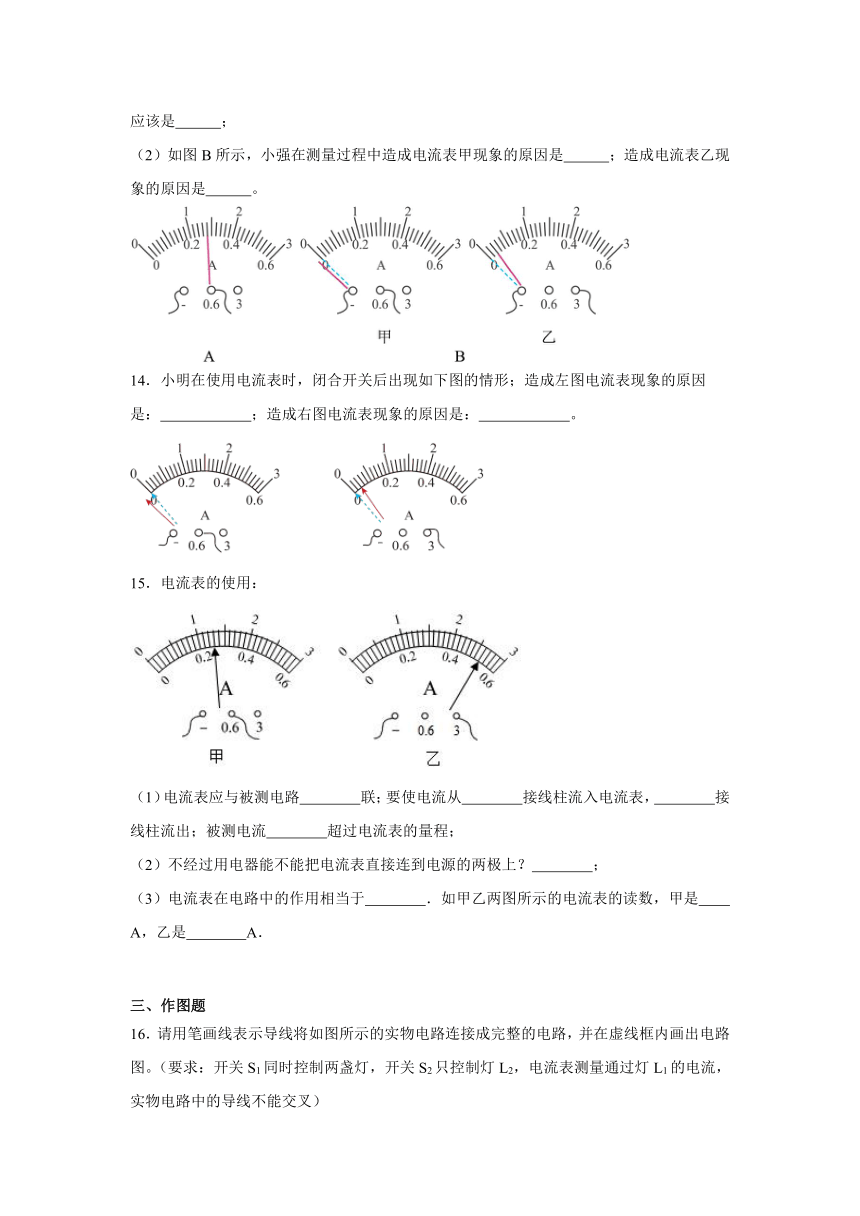

13．（1）电流表的指针偏转如图A所示：使用的量程为 ；电流表的示数为 A；小明在测量电流时选择的量程是0～0.6A，可是由于粗心，读数时读成了2.5A，则实际电流应该是 ；
（2）如图B所示，小强在测量过程中造成电流表甲现象的原因是 ；造成电流表乙现象的原因是 。
14．小明在使用电流表时，闭合开关后出现如下图的情形；造成左图电流表现象的原因是： ；造成右图电流表现象的原因是： 。
15．电流表的使用：
（1）电流表应与被测电路 联；要使电流从 接线柱流入电流表， 接线柱流出；被测电流 超过电流表的量程；
（2）不经过用电器能不能把电流表直接连到电源的两极上？ ；
（3）电流表在电路中的作用相当于 ．如甲乙两图所示的电流表的读数，甲是 A，乙是 A．
三、作图题

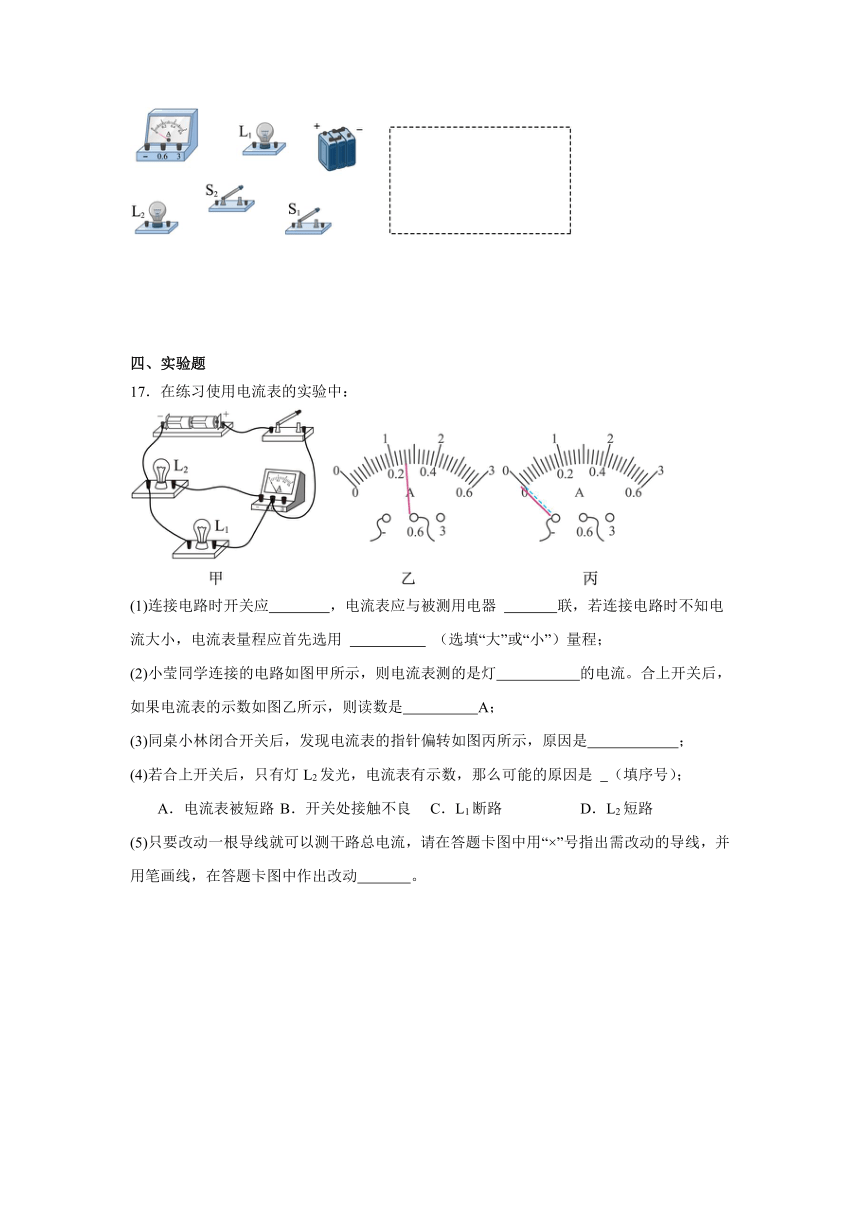

16．请用笔画线表示导线将如图所示的实物电路连接成完整的电路，并在虚线框内画出电路图。（要求：开关S1同时控制两盏灯，开关S2只控制灯L2，电流表测量通过灯L1的电流，实物电路中的导线不能交叉）
四、实验题
17．在练习使用电流表的实验中：
(1)连接电路时开关应 ，电流表应与被测用电器 联，若连接电路时不知电流大小，电流表量程应首先选用 （选填“大”或“小”）量程；
(2)小莹同学连接的电路如图甲所示，则电流表测的是灯 的电流。合上开关后，如果电流表的示数如图乙所示，则读数是 A；
(3)同桌小林闭合开关后，发现电流表的指针偏转如图丙所示，原因是 ；
(4)若合上开关后，只有灯L2发光，电流表有示数，那么可能的原因是 （填序号）；
A．电流表被短路 B．开关处接触不良 C．L1断路 D．L2短路
(5)只要改动一根导线就可以测干路总电流，请在答题卡图中用“×”号指出需改动的导线，并用笔画线，在答题卡图中作出改动 。
《15.4电流的测量》参考答案
题号 1 2 3 4 5 6 7 8 9
答案 B C B C D D D B A
1．B
【详解】试题分析：电流表的正确使用方法是：电流表要串联在电路中；电流要从电流表的正接线柱进，从负接线柱出；被测电流不能超过电流表量程；不能将电流表直接接在电源两极上．
A、电流表要与被测电路串联，所以A正确，不合题意；
B、在未知电路电流的情况下应使用较大的量程试触，根据指针偏转角度估计电流大小，选择合适的量程．故B错误，选项Ｂ符合题意；
C、电流表电阻很小，若直接接在电源上，电流表会很大，烧坏电流表，故C正确，不合题意；
D、电流表接入电路中，应使电流从电流表的正接线柱流进，若接反，指针会反转，损坏电流表，故D正确，不合题意．
考点：电流表的正确使用
2．C
【详解】A.使用电流表前要调零，故A正确；B.电流表内阻很小，相当于导线，不能把电流表直接接在电源两极上，故B正确；C.电流表要串联在被测电路上，即与被测用电器串联，故C错误；D.使用电流表时，被测的电流不要超过电流表的量程，故D正确．故选C．
【点睛】电流表要与用电器串联在电路中；电流要从“+”接线柱入，从“-”接线柱出；使用电流表前要调零，被测电流不要超过电流表的量程；绝对不允许不经过用电器而把电流表连到电源的两极上；使用前的准备：1.校零，用平口改锥调整校零按钮；2.选用量程（用经验估计或采用试触法）．
3．B
【详解】A．计算器中电源的电流约
100μA=0.1mA
故A不符合题意；
B．家用电器中，空调器的电流比较大，约5～10A， 故B符合题意；
C．家庭节能灯电流约
100mA=0.1A
故C不符合题意；
D．手电筒中的电流较小，约
200mA=0.2A
故D不符合题意。
故选B。
4．C
【详解】电流表选用小量程，分度值是，电流表的示数是，故C符合题意，ABD不符合题意。
故选C 。
5．D
【详解】A．使用电流表之前要先检查指针是否指零刻度线，若未指在零刻度线则要先校零，使指针指在零刻度线处，故A正确，不符合题意；
B．电流表要测量通过用电器的电流，应与被测用电器串联，故B正确，不符合题意；
C． 如果试测的电流未超过0.6A，则应该选择量程为0~0.6A，量程越小，测量的结果越精确，故C正确，不符合题意；
D．电流表不能直接连接在电源的两极上，如果直接连接在电源的两极上会造成电源短路，可能会烧坏电源和电流表，故D错误，符合题意。
故选D。
6．D
【详解】A．闭合开关，两电流表测量同一电路的电流，示数应相等，故A不符合题意；
B．闭合开关后，电流表没出现反向偏转，都能正常工作，接线柱接线正确，没有接反，故B不符合题意；
C．若灯泡出现了短路，则电路中电流较大，串联电路中电流相等，因此电流表指针偏转角度相同，且此时可能会烧坏电流表，故C不符合题意；
D．闭合开关，A1偏转角度很大，A2偏转角度很小，测同一电路电流的电流表示数应相同，出现不同偏转角度是两电流表选择的量程不同，且A2量程比A1的大，故D符合题意。
故选D。
7．D
【详解】据图可知，电路为两灯泡串联，电流表与灯泡L1并联，电流表相当于导线，闭合开关后，电流表将灯泡L1短路，电路为灯泡L2和电流表串联，此时灯泡L2亮，灯泡L1不亮，电流表有示数，故D正确，ABC错误。
故选D。
8．B
【详解】电流表0~3 A量程是0~0.6 A量程的5倍，所以，指针指在同一位置时，按照大量程读出的值是按照小量程读出的值的5倍，则实际电流的大小为
故B符合题意，ACD不符合题意。
故选B。
9．A
【详解】串联电路电流相等，电流表要与被测的电路串联，才能测量电路的电流，另外由于电流表电阻很小，若并联，会把电路短路，电流表自己也可能被烧坏，并且电流从“+”接线柱流入，从“-”接线柱流出；
A．由图可知，电流表与灯泡串联，正负接线柱接法正确，故可以测出通过电路中的电流，故A正确；
B．由图可知，电流表与灯泡串联，但电流表的正负接线柱接反了，故B错误；
C．由图可知，闭合开关时，电路会造成电源短路，烧坏电流表和电源，故C错误；
D．由图可知，闭合开关时，电流表与灯泡并联，电路会造成电源短路，烧坏电流表和电源，故D错误。
故选A。
10． 丁 0.52A
【详解】[1]由图甲可知，电流表的指针反向偏转，这说明电流表的正负接线柱接反了；乙图中电流表的指针偏转角度较小，是因为电流表选用了大量程，为了读数更准确，应选择小量程；丙图中电流表的指针偏转超过了最大刻度值，这说明电流表的量程选小了；所以甲、乙、丙电流表的使用存在问题；丁图中电流表指针正常偏转，量程选择也正确；
[2]电流表选用的是小量程，分度值为0.02A，读数时读取表盘的内圈，即示数为0.52A。
11．200
【详解】已知，则
12． 0~3 1 0.1 0.1 串 正 负 短路 非常大 烧坏电流表
【详解】(3)[1][2][3][4] “”表示连接这个接线柱时，最大可测量的电流，如果接“﹣”和“”这两个接线柱，则量程为，每大格表示，每小格表示，即分度值为。
(5)[5]电流表要串联在电路中，才能测出该电路中的电流。
(6)[6][7]电流的工作原理是通电线圈在磁场中受力转动，指针的偏转方向与电流方向有关系，电流要从电流表的正接线柱流入，负接线柱流出。如果接线柱接反，则指针会向左偏转，这样极易损坏电流表。
(7)[8][9][10]电流表内阻很小，电流表不允许不经过用电器接在电源两极上。电流表直接接在电源两极上，相当于短路，这样电路中的电流非常大，造成的后果是烧坏电流表。
13． 0～0.6A 0.28 0.5A 电流表正、负接线柱接反了 电流表所选的量程太大了
【详解】（1）[1][2]由图知道，电流表所选的量程为0～0.6A，其分度值为0.02A；由指针位置知道，电流表的示数为0.28A。
[3]小明在测量电流时选择的量程是0～0.6A，可是由于粗心，读数时读成了2.5A，由于0～3A量程的读数是0～0.6A量程读数的5倍，则实际电流应该是
（2）[4]甲图中电流表指针反偏，说明电流表正、负接线柱接反了；
[5]乙图中电流表指针偏转角度太小，说明电流表所选的量程太大了。
14． 电流表的正负接线柱接反 电流表选用了较大量程进行测量
【详解】[1]观察左图可知，电流表的指针反向偏转，造成电流表的指针反向偏转的原因可能是电流表的正负接线柱接反了。
[2]观察右图可知，电流表选择0~3A量程，电流表的指针偏转角度太小，造成电流表指针偏转角度太小的原因可能是电流表选择的量程太大了。
15． 串 正 负 不 不能 导线 0.26 2.6
【详解】(1)电流表应与被测电路串联，连接电流表时,应让电流从正接线柱流进,从负接线柱流出，被测电流不超过电流表的量程．（2）不能不经过用电器能不能把电流表直接连到电源的两极上．（3）电流表在电路中的作用相当于导线．甲表是电流表量程为：0-0.6A，所以甲表的读数为：0.26A；乙表是电流表量程为：0-3A，所以乙表的读数为：2.6A；
16． ；
【详解】开关S1同时控制两盏灯，则开关S1在干路上，开关S2只控制灯L2，则开关S2要和灯L2串联，电流表测量通过灯L1的电流，则电流表与灯L1串联，如图所示：
电源和开关S1在干路上，开关S2和灯L2串联，在其中一条支路上，电流表和灯L1串联，在另一条支路上，如图所示：
17．(1) 断开 串 大
(2) L2 0.26
(3)电流表的正负接线柱接反了
(4)C
(5)
【详解】（1）[1]在连接电路时，为保护电路，开关应断开。
[2]电流表与待测电路串联。
[3]由于不知电流大小，为了保护电流表，电流表量程应选用大量程。
（2）[1]电流表应与被测电路串联，图中电流表与灯泡L2串联。
[2]图中电流表所选量程为“0～0.6A”，其对应分度值为0.02A，结合指针位置读数为0.26A。
（3）电流应从电流表正接线柱流入，从负接线柱流出，否则指针反向偏转，由图丙中电流表的指针偏转知道，原因是电流表正负接线柱接反了。
（4）合上开关后，只有灯L2发光，电流表有示数，说明电流表所在支路是通路，灯L1不发光，说明是L1断路，故C符合题意，ABD不符合题意。
故选C。
（5）要想测总电流，电流表应该串联在干路中，其接法的改动如下图
