项目二常用工具及仪器仪表使用
? 学习目标
了解电工电子技术中常用电工工具的结构及性能。
学会使用及维护电工电子技术中常用的电工工具。
了解电工电子技术中常用电工仪表的原理。
学会使用及维护电工电子技术中常用的电工仪表。
能够正确选择和使用常用电工电子测量仪表。

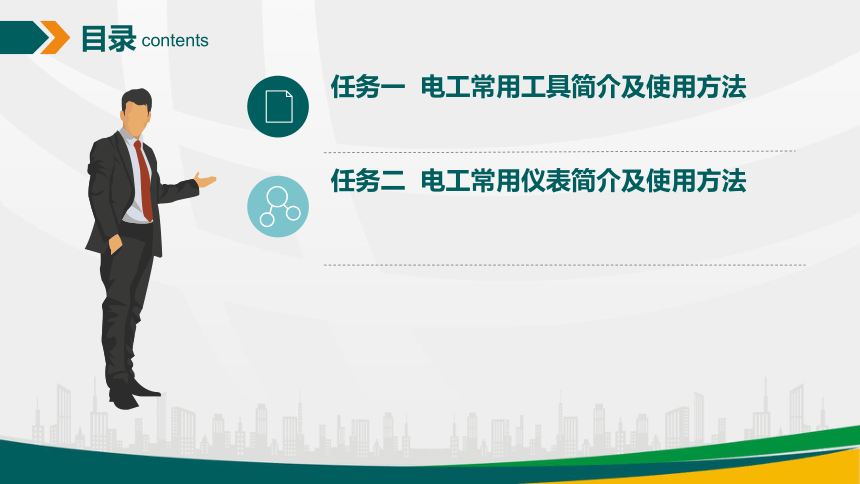

任务一 电工常用工具简介及使用方法
任务二 电工常用仪表简介及使用方法
目录
contents

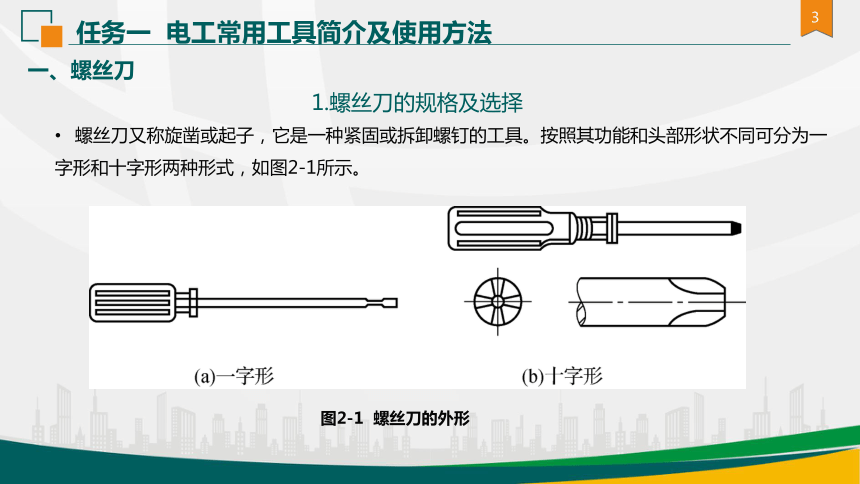

螺丝刀又称旋凿或起子，它是一种紧固或拆卸螺钉的工具。按照其功能和头部形状不同可分为一字形和十字形两种形式，如图2-1所示。
任务一 电工常用工具简介及使用方法
1.螺丝刀的规格及选择
图2-1 螺丝刀的外形
一、螺丝刀

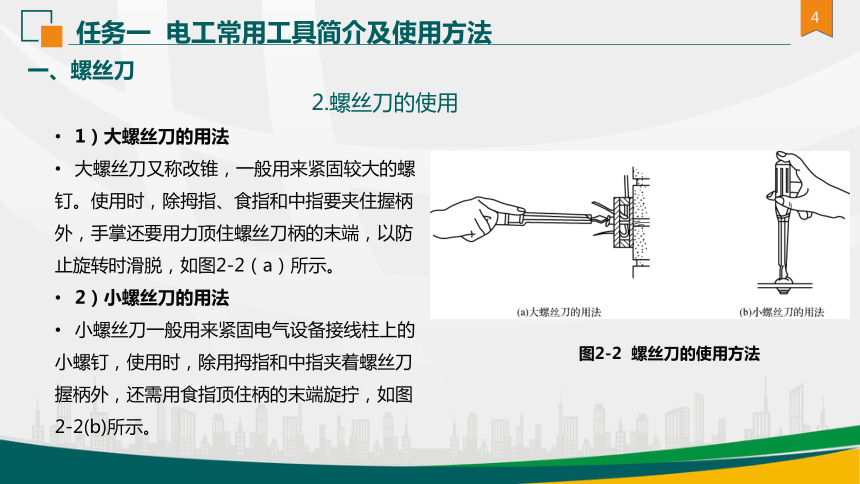

1）大螺丝刀的用法
大螺丝刀又称改锥，一般用来紧固较大的螺钉。使用时，除拇指、食指和中指要夹住握柄外，手掌还要用力顶住螺丝刀柄的末端，以防止旋转时滑脱，如图2-2（a）所示。
2）小螺丝刀的用法
小螺丝刀一般用来紧固电气设备接线柱上的小螺钉，使用时，除用拇指和中指夹着螺丝刀握柄外，还需用食指顶住柄的末端旋拧，如图2-2(b)所示。
任务一 电工常用工具简介及使用方法
2.螺丝刀的使用
图2-2 螺丝刀的使用方法
一、螺丝刀

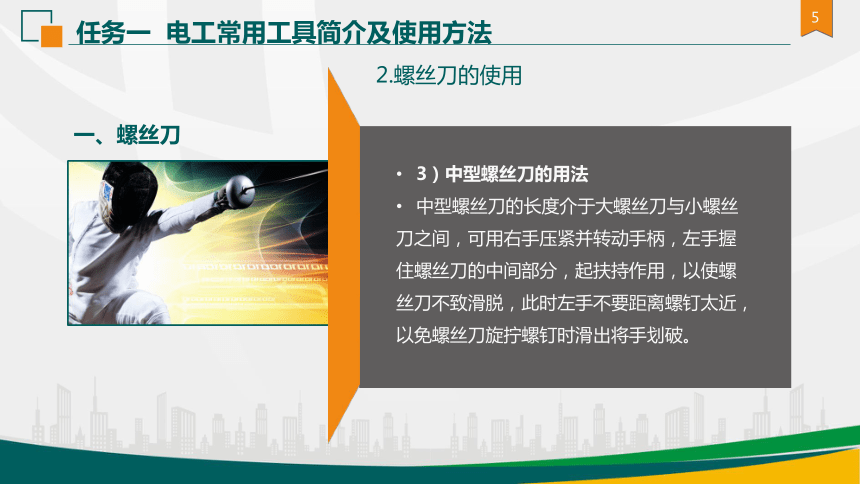

3）中型螺丝刀的用法
中型螺丝刀的长度介于大螺丝刀与小螺丝刀之间，可用右手压紧并转动手柄，左手握住螺丝刀的中间部分，起扶持作用，以使螺丝刀不致滑脱，此时左手不要距离螺钉太近，以免螺丝刀旋拧螺钉时滑出将手划破。
任务一 电工常用工具简介及使用方法
2.螺丝刀的使用
一、螺丝刀

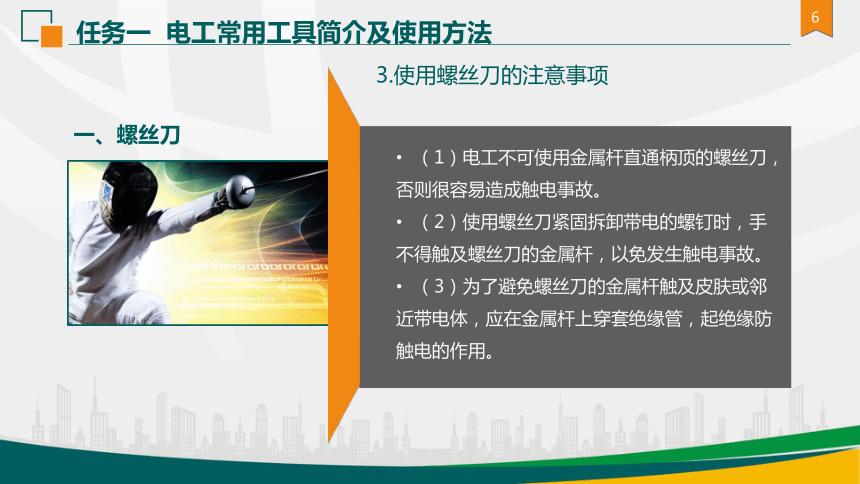

（1）电工不可使用金属杆直通柄顶的螺丝刀，否则很容易造成触电事故。
（2）使用螺丝刀紧固拆卸带电的螺钉时，手不得触及螺丝刀的金属杆，以免发生触电事故。
（3）为了避免螺丝刀的金属杆触及皮肤或邻近带电体，应在金属杆上穿套绝缘管，起绝缘防触电的作用。
任务一 电工常用工具简介及使用方法
3.使用螺丝刀的注意事项
一、螺丝刀
1）电工钢丝钳的构造和用途
电工钢丝钳由钳头和钳柄两部分组成，钳头由钳口、齿口、刀口和铡口四部分组成。电工钢丝钳的构造及用途如图2-3所示。
二、钳子
1.钢丝钳
任务一 电工常用工具简介及使用方法
图2-3 电工钢丝钳的构造及用途

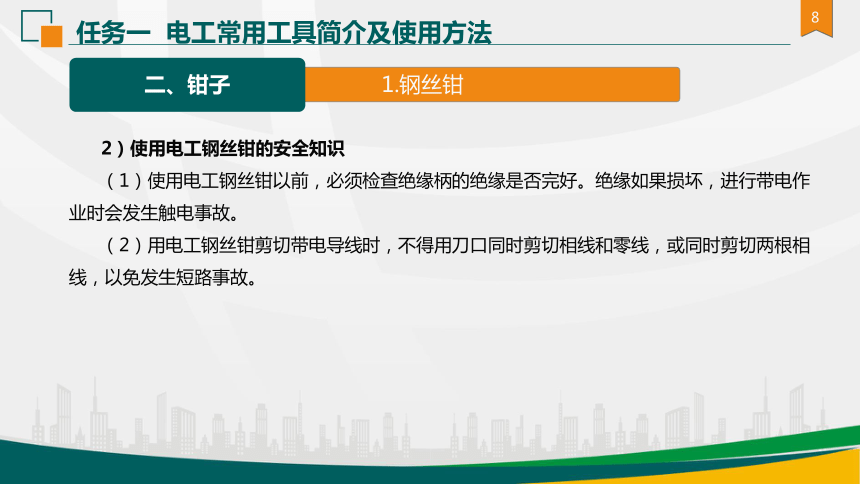

2）使用电工钢丝钳的安全知识
（1）使用电工钢丝钳以前，必须检查绝缘柄的绝缘是否完好。绝缘如果损坏，进行带电作业时会发生触电事故。
（2）用电工钢丝钳剪切带电导线时，不得用刀口同时剪切相线和零线，或同时剪切两根相线，以免发生短路事故。
二、钳子
1.钢丝钳
任务一 电工常用工具简介及使用方法

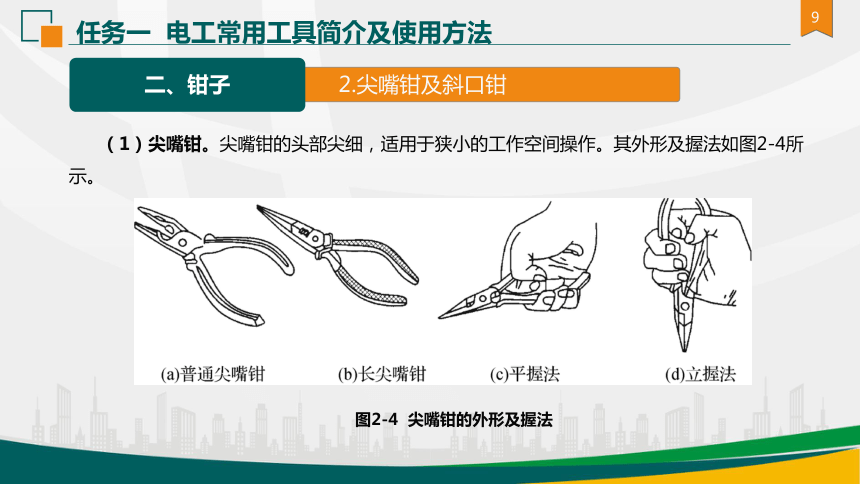

（1）尖嘴钳。尖嘴钳的头部尖细，适用于狭小的工作空间操作。其外形及握法如图2-4所示。
二、钳子
2.尖嘴钳及斜口钳
任务一 电工常用工具简介及使用方法
图2-4 尖嘴钳的外形及握法

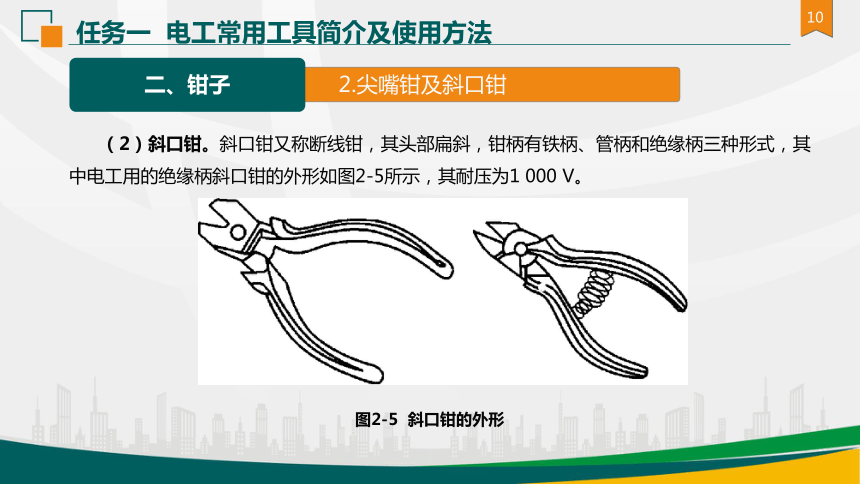

（2）斜口钳。斜口钳又称断线钳，其头部扁斜，钳柄有铁柄、管柄和绝缘柄三种形式，其中电工用的绝缘柄斜口钳的外形如图2-5所示，其耐压为1 000 V。
二、钳子
2.尖嘴钳及斜口钳
任务一 电工常用工具简介及使用方法
图2-5 斜口钳的外形

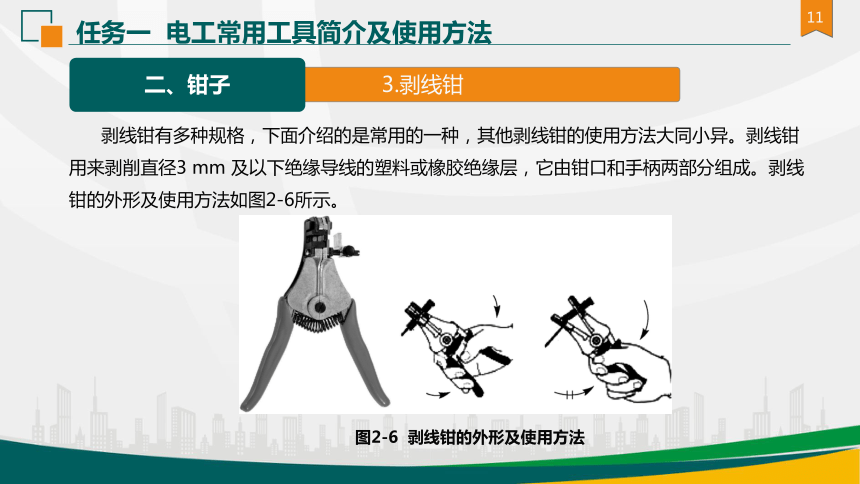

剥线钳有多种规格，下面介绍的是常用的一种，其他剥线钳的使用方法大同小异。剥线钳用来剥削直径3 mm 及以下绝缘导线的塑料或橡胶绝缘层，它由钳口和手柄两部分组成。剥线钳的外形及使用方法如图2-6所示。
二、钳子
3.剥线钳
任务一 电工常用工具简介及使用方法
图2-6 剥线钳的外形及使用方法

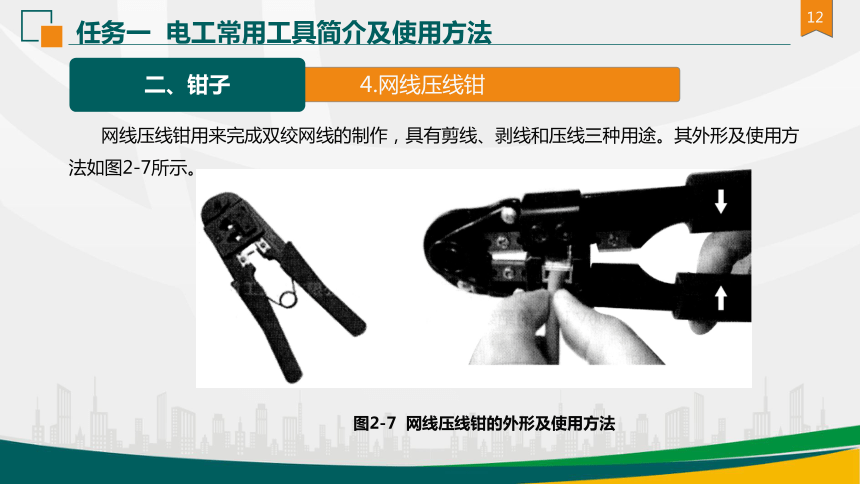

网线压线钳用来完成双绞网线的制作，具有剪线、剥线和压线三种用途。其外形及使用方法如图2-7所示。
二、钳子
4.网线压线钳
任务一 电工常用工具简介及使用方法
图2-7 网线压线钳的外形及使用方法
电工刀是用来剖削和切割电工器材的常用工具，如剖削电线的绝缘皮等，它由刀片、刀刃、刀把、刀挂等构成。电工刀的外形及使用方法如图2-8所示。
三、电工刀及电工工具包
1.电工刀
任务一 电工常用工具简介及使用方法
图2-8 电工刀的外形及使用方法
使用电工刀的安全知识主要有以下几点：
（1）使用电工刀时应注意避免伤手。
（2）电工刀用毕，随即将刀身折进刀柄。
（3）电工刀刀柄是无绝缘保护的，不能在带电导线或器材上剖削，以免触电。
电工工具包是用来放置电工随身携带的常用工具或零星电工器材的，一般包括验电笔、螺丝刀、电工刀、各种钳子等，便于安装和维修用电线路和电气设备。其外形和携带方法如图2-9所示。
三、电工刀及电工工具包
2.电工工具包
任务一 电工常用工具简介及使用方法
图2-9 电工工具包外形和携带方法
教学视频
电笔构造和使用
活络扳手又称活络扳头、活扳，是用来紧固和松动螺母的一种专用工具。活络扳手的结构如图2?10(a)所示，扳较大螺母及较小螺母的握法分别如图2-10(b)和图2-10(c)所示。
任务一 电工常用工具简介及使用方法
1.活络扳手
图2-10 活络扳手的结构及握法
四、活络扳手和其他常用扳手
扳手是用于螺纹连接的一种手动工具，种类和规格很多，如图2-11所示。
任务一 电工常用工具简介及使用方法
2.其他常用扳手
图2-11 其他常用扳手
四、活络扳手和其他常用扳手
（1）固定扳手。固定扳手又称死扳手、呆扳手，其开口宽度不能调节，有单端开口和两端开口两种形式，分别称为单头扳手和双头扳手。
（2）梅花扳手。梅花扳手规格是双头形式，它的端口工作部分为封闭圆，封闭圆内分布了12个可与六角头螺钉或螺母相配的齿型。
（3）套筒扳手。套筒扳手由一套尺寸不同的梅花套筒头和一些附件组成，可用在一般扳手难以接近螺钉或螺母的场合，用来紧固或拆卸粗细尺寸不一的螺母。
（4）两用扳手。两用扳手的一端与单头扳手相同，另一端与梅花扳手相同，两端适用同一规格的六角螺钉或螺母。
（5）内六方扳手。内六方扳手又称内六角扳手，用于旋动内六角螺钉，其规格以六角形对边的尺寸来表示，最小的规格为3 mm，最大的规格为27 mm。
任务一 电工常用工具简介及使用方法
2.其他常用扳手
四、活络扳手和其他常用扳手
四、活络扳手和其他常用扳手
（1）扳动较小螺母时，需用力矩不大，如图2-10(c)所示。
（2）扳动大螺母时，需用较大力矩，手应握在接近扳手柄尾处。
（4）活络扳手不得当作撬棒或手锤使用，不能用于撬、砸等。
（3）活络扳手不可反方向用力，以免损坏活络扳唇，
任务一 电工常用工具简介及使用方法
四、活络扳手和其他常用扳手
3.活络扳手的使用方法
1）电烙铁的种类及结构
（1）外热式电烙铁。其外形及结构如图2-12所示，（2）内热式电烙铁。其外形及结构如图2-13所示。
五、加热工具
1.电烙铁
任务一 电工常用工具简介及使用方法
图2-12 外热式电烙铁的外形及结构
1—烙铁头； 2—传热筒； 3—烙铁芯； 4—支架
图2-13 内热式电烙铁的外形及结构
1—烙铁头； 2—发热元件； 3—连接杆； 4—胶木手柄
1）电烙铁的种类及结构
（3）恒温电烙铁。恒温电烙铁的外形及结构如图2-14所示。（4）吸锡电烙铁。吸锡电烙铁的结构如图2-15所示。
五、加热工具
1.电烙铁
任务一 电工常用工具简介及使用方法
图2-14 恒温电烙铁的外形及结构
图2-15 吸锡电烙铁的结构
2）电烙铁的使用
（1）电烙铁的使用方法和焊锡丝的拿法如图2-16所示。
五、加热工具
1.电烙铁
任务一 电工常用工具简介及使用方法
图2-16 电烙铁的使用方法和焊锡丝的拿法
2）电烙铁的使用
（2）使用电烙铁的工作步骤。如图2-17所示。
五、加热工具
1.电烙铁
任务一 电工常用工具简介及使用方法
图2-17 焊接工序示意图
3）焊接的要求
焊接的基本要求是：焊点必须牢固，焊锡必须充分渗透，焊点表面光滑有泽，应防止出现“虚焊”“夹生焊”等现象。
五、加热工具
1.电烙铁
任务一 电工常用工具简介及使用方法
(1)焊接前的处理。一般要把焊头的氧化层用砂纸等用品除去，并用焊剂进行上锡处理，使得焊头的前端经常保持一层薄锡，以防止氧化，从而减少能耗，使导热良好。
(2)焊接时的处理。用电烙铁焊接导线时，必须使用焊料和焊剂。焊料一般为丝状焊锡或纯锡，常见的焊剂有松香、焊膏等。
热风枪又称贴片电子元件拆焊台，它专门用于表面贴片安装电子元件（特别是多管脚的集成电路）的焊接和拆除，如图2-18所示。
五、加热工具
2.热风枪
任务一 电工常用工具简介及使用方法
图2-18 热风枪
吸锡器是拆卸电子元件时的必备工具，用于吸出焊点上的存锡，其外形如图2-19所示。
五、加热工具
3.吸锡器
任务一 电工常用工具简介及使用方法
图2-19 吸锡器的外形
喷灯是一种利用喷射火焰对工件进行加热的工具，其外形如图2-20所示。
五、加热工具
4.喷灯
任务一 电工常用工具简介及使用方法
图2-20 喷灯外形
手电钻是利用钻头加工小孔的常用电动工具，分手枪式和手提式两种。
手电钻的外形如图2-21所示。
手电钻在使用时应注意以下几点：
（1）使用前首先要检查电线绝缘是否良好，如果电线有破损，可用绝缘胶布包好。
(2)手电钻接入电源后，要用验电笔测试外壳是否带电，不带电才能使用。
（3）在使用手电钻过程中，钻头应垂直于被钻物
任务一 电工常用工具简介及使用方法
六、电动工具
1.手电钻
图2-21手电钻的外形
（4）钻头在钻金属孔过程中，若温度过高，很可能引起钻头退火，因此钻孔时要适量加些润滑油。
冲击钻常用于在建筑物上打孔，冲击钻的外形及结构如图2-22所示。
冲击钻在使用中应注意以下几点：
（1）长期搁置不用的冲击钻，使用前必须用500 V兆欧姆表测定其绝缘电阻，其值应不小于0.5 MΩ。
（2）在使用金属外壳冲击钻时，必须佩戴绝缘手套，穿绝缘鞋并站在绝缘板上，以确保维修人员的人身安全。
任务一 电工常用工具简介及使用方法
六、电动工具
2.冲击钻
图2-22 冲击钻的外形及结构
（3）在调速或调挡时，应该停转后再进行，避免打坏内部齿轮。
（4）在钢筋建筑物上冲孔，遇到硬物时不应施加过大的压力，
（5）在钻孔时应经常把钻头从钻孔中拔出以便排除钻屑。
电锤是装修工程常使用的一种工具，其外形及结构如图2-23所示。
电锤在使用中应注意以下几点：
（1）使用前先检查电源线有无损伤，用500 V兆欧姆表对电锤电源线进行检测，
（2）电锤使用前应先通电空转一下，检查转动部分是否灵活，待检查电锤无故障时方能使用。
任务一 电工常用工具简介及使用方法
六、电动工具
3.电锤
图2-23 电锤的外形及结构
（3）工作时先将钻头顶在工作面上，然后启动开关，尽可能避免空打孔。
（4）使用电锤时，若发现声音异常，要立即停止钻孔。
在现代工厂生产中，多采用电动螺丝刀。其外形如图2-24所示。
任务一 电工常用工具简介及使用方法
六、电动工具
4.电动螺丝刀
图2-24 电动螺丝刀的外形
钢锯常用于锯割各种金属板和电路板、槽板等，其使用如图2-25 所示。
任务一 电工常用工具简介及使用方法
1.钢锯
图2-25 钢锯的使用方法
七、其他电工常用工具
手锤又称榔头，是电工在拆装电气设备时常用的工具，可用手锤敲击来校直、凿削和装卸零件等。其外形及使用方法如图2-26所示。
任务一 电工常用工具简介及使用方法
2.手锤和电工用凿
图2-26 手锤的外形及使用方法
七、其他电工常用工具
电工用凿主要用来在建筑物上打孔，以便下输线管或安装架线木桩，常用的电工用凿有麻线凿、小扁凿等。电工用凿的外形及使用方法如图2-27所示。
任务一 电工常用工具简介及使用方法
2.手锤和电工用凿
图2-27 电工用凿的外形及使用方法
七、其他电工常用工具
手摇绕线机主要用来绕制小型电动机的绕组、低压电器线圈和小型变压器线圈。手摇绕线机体积小、重量轻、操作简便、能记忆绕制的匝数，其结构如图2-28所示。
任务一 电工常用工具简介及使用方法
3.手摇绕线机
图2-28 手摇绕线机的结构
七、其他电工常用工具
使用手摇绕线机时应注意以下几个问题：
（1）使用时要把绕线机牢固固定在操作台上。
（2）绕制线圈时注意记下起头指针所指示的匝数，并在线圈绕制后减去。
（3）绕线操作者需用手把导线拉紧拉直，但要注意较细的漆包线切勿用力过度，以免将线拉断，或损伤漆包线绝缘层。
(1)万用表表头是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
(2)测量电路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成，能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（一）万用表的基本组成及分类
任务二 电工常用仪表简介及使用方法
一、万用表
(3)转换开关用来选择被测电量的种类和量程（或倍率）。万用表的转换开关是一个多挡位的旋转开关，一般采用多层多刀多掷开关，用来选择测量项目和量程（或倍率）。
指针式万用表是电气测量中应用最广泛的一种电测量仪表，下面以图2-29所示的MF-47型万用表为例介绍指针式万用表的使用方法。
（二）指针式万用表的使用
任务二 电工常用仪表简介及使用方法
一、万用表
MF-47型万用表的表盘如图2-30所示，表盘上共有7条刻度尺，从上到下各条刻度尺的说明见表2-1。
1.指针式万用表介绍
图2-29 MF-47型万用表的外形
任务二 电工常用仪表简介及使用方法
图2-30 MF-47型万用表的表盘
表2-1表盘刻度尺说明
（二）指针式万用表的使用
任务二 电工常用仪表简介及使用方法
一、万用表
1）调零
为了减小测量误差，在使用万用表之前要进行机械调零。在测量电阻之前，还要进行欧姆调零。
2）接线
进行测量前，先检查红、黑表笔连接的位置是否正确。红色表笔接到红色接线柱或标有“+”号的插孔内，黑色表笔接到黑色接线柱或标有“-”号的插孔内，不能接反，否则在测量直流电量时会因正负极的反接而使指针反转，损坏表头部件。另外MF?47型万用表还提供2 500 V交直流电压扩大插孔及5 A的直流电流扩大插孔。使用时分别将红表笔移至对应插孔中即可。
2.指针式万用表的使用
（二）指针式万用表的使用
任务二 电工常用仪表简介及使用方法
一、万用表
3）测量挡位的选择
在表笔连接被测电路之前，一定要查看所选挡位与测量对象是否相符;否则，误用挡位和量程，不仅得不到测量结果，还会损坏万用表。
4）读数
万用表的表盘上有许多条标度尺，分别用于不同的测量对象，所以测量时要在对应的标度尺上读数，同时应注意标度尺读数和量程的配合，避免出错。
5）操作安全注意事项
在进行高压测量或测量点附近有高电压时，一定要注意人身和仪表的安全。在高电压及大电流测量时，严禁带电切换量程开关，否则有可能损坏转换开关。
2.指针式万用表的使用
（三）数字式万用表的使用和测量方法
任务二 电工常用仪表简介及使用方法
一、万用表
数字式万用表（digital multimeter，DMM）的外形如图2-31所示。
图2-31 数字式万用表的外形
（三）数字式万用表的使用和测量方法
任务二 电工常用仪表简介及使用方法
一、万用表
图2-32二极管好坏的判断
（1）二极管好坏的判断。如图2-32所示。
（2）短路检查。将转换开关打在短路 挡，表笔位置同上。用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。
1.二极管蜂鸣挡的使用
（三）数字式万用表的使用和测量方法
任务二 电工常用仪表简介及使用方法
一、万用表
用数字式万用表测量电阻的步骤如下：
（1）关掉电路电源。
（2）选择电阻挡（Ω）。
（3）将黑表笔插入COM插口，红表笔插入VΩ插口。
（4）将表笔前端跨接在器件两端，或想测电阻的那部分电路两端 。
（5）查看读数，确认测量单位——欧姆（Ω）、千欧（kΩ）或兆欧（MΩ）。
2.电阻的测量
（三）数字式万用表的使用和测量方法
任务二 电工常用仪表简介及使用方法
一、万用表
用数字式万用表测量交直流电压的步骤如下：
（1）将黑表笔插入COM插口，红表笔插入VΩ插口。
（2）将转换开关调到V~（交流）或V-（直流），并选择合适的量程。
（3）红表笔探针接触被测电路正端，黑表笔探针接地或接负端，即与被测线路串联。
（4）读出LCD显示屏数字。
3.交直流电压的测量
（三）数字式万用表的使用和测量方法
任务二 电工常用仪表简介及使用方法
一、万用表
（1）断开电路。
（2）将黑表笔插入COM插口，红表笔插入mA或者20A插口。
（3）将转换开关调到A~（交流）或A-（直流），并选择合适的量程。
（4）断开被测线路，将数字式万用表串联到被测线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中。
（5）接通电路。
（6）读出LCD显示屏数字。
4.电流的测量
（三）数字式万用表的使用和测量方法
任务二 电工常用仪表简介及使用方法
一、万用表
用数字式万用表测量电容的步骤如下：
（1）将电容两端短接，对电容进行放电，确保数字式万用表的安全。
（2）将转换开关调到电容（C）测量挡，并选择合适的量程。
（3）将电容插入万用表C?X插孔。
（4）读出LCD显示屏上的数字。
5.电容的测量
（三）数字式万用表的使用和测量方法
任务二 电工常用仪表简介及使用方法
一、万用表
晶体管β值指的是晶体管电流放大系数，它是集电极电流变化量与基极电流变化量之比。
将转换开关调到hFE挡，根据晶体管的类型（NPN/PNP）并按晶体管三个极的位置，将其插入对应万用表的晶体管插孔，从LCD显示屏上读出的数字即为该晶体管的β值。
需要注意的是，当万用表的电池电量即将耗尽时，LCD显示屏左上角会有电池符号显示，提示电池电量低。
6.晶体管β值的测量
教学视频
万用表的使用
教学视频
万用表的使用
钳形电流表是一种常用的测量电流的仪表，又称钳形表，是电流互感器的一种变形。
钳形电流表的工作部分主要由一只电磁式电流表和穿心式电流互感器组成。钳形电流表的结构如图2-33所示。
任务二 电工常用仪表简介及使用方法
（一）钳形电流表简介
二、钳形电流表
钳形电流表按显示方式分为指针式和数字式；各种钳形电流表的外形如图2-34所示。
图2-33 钳形电流表的结构
1—电流互感器； 2—铁芯； 3—电流表； 4—量程开关；
5—手柄； 6—二次绕组； 7—被测导线
图2-34 各种钳形电流表的外形
（二）钳形电流表的使用
1.测量前的准备
（1）检查仪表的钳口上是否有杂物或油污，如果有待清理干净后再测量。
（2）进行仪表的机械调零。
2.钳形电流表的测量过程
（1）估计被测电流的大小，将转换开关调至需要的测量挡。
（2）握紧钳柄，使钳口张开，放置被测导线。
（3）钳口要紧密接触，如遇有杂音可检查钳口清洁，
（4）测量5 A以下的小电流时，为提高测量精度，
（5）测量完毕，将转换开关拨到最大量程挡位上。
二、钳形电流表
任务二 电工常用仪表简介及使用方法
（二）钳形电流表的使用
钳形电流表的使用注意事项如下：
（1）测高压线路电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上；
身体各部位与带电体保持在安全距离（低压系统安全距离为0.1~0.3 m）
之外。潮湿和雷雨天气不得到室外使用钳形电流表。
（2）被测电路的电压不可超过钳形电流表的额定电压，且保证仪表的绝
缘性能良好，即外壳无破损，手柄清洁干燥。钳形电流表不能测量高压电
气设备，不能测量无绝缘的带电线路，以防止触电事故的发生。
（3）不能在测量过程中转动转换开关换挡。在换挡前，应先将载流导线
退出钳口。
二、钳形电流表
任务二 电工常用仪表简介及使用方法
交流电动机是在生产实际中经常用到的生产设备。空载试验是在电动机绕组加上三相平衡的额定电压，空载运行约1 h，然后测量三相电流是否平衡，空载电流是否太大或太小。如图2-35所示，
任务二 电工常用仪表简介及使用方法
（三）用钳形电流表测量电动机的电流
二、钳形电流表
图2-35 用钳形电流表测量电动机的电流
教学视频
使用钳形电流表测量电动机电流
直流单臂电桥又称惠斯通电桥，是一种专门用来测量中等大小电阻（1 Ω～100 kΩ）的精密测量仪器，测量值一般可以精确到4位有效数字。直流单臂电桥原理图如图2-36所示。
任务二 电工常用仪表简介及使用方法
三、直流单臂电桥
电桥是一种常用的比较式仪表，它是用准确度很高的元件（如标准电
阻器、电感器、电容器）作为标准量，然后用比较的方法测量电阻、
电感、电容等电路参数，所以电桥测量的准确度很高。
（一）直流单臂电桥的结构及工作原理
图2-36 直流单臂电桥原理图
任务二 电工常用仪表简介及使用方法
三、直流单臂电桥
（二）QJ23型直流单臂电桥简介
QJ23型直流单臂电桥的原理电路图及面板图如图2-37所示。
图2-37 QJ23型直流单臂电桥的原理电路图及面板图
1—倍率旋钮； 2—比较臂读数盘； 3—检流计
（1）使用前先将检流计的锁扣打开（由内到外），调节调零器使指针指在零位。
（2）把被测电阻接在Rx的位置上。
（3）用万用表估测被测电阻的大小，选择适当的比例臂，
（4）当测量电感线圈（如电动机或变压器绕组）的直流电阻时，应先按下电源按钮B，再按下检流计按钮G；测量完毕，应先松开检流计按钮G，再松开电源按钮B，
（5）调整比较臂电阻使检流计指针指向零位，电桥平衡。
（6）读取数据：被测电阻Rx=比例臂倍率×比较臂读数。
（7）测量完毕，先断开检流计按钮，再断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。
（8）发现电池电压不足时应及时更换，否则将影响电桥的灵敏度。
任务二 电工常用仪表简介及使用方法
（三）直流单臂电桥的使用方法
三、直流单臂电桥
教学视频
使用QJ23型直流单臂电桥测色环电阻
教学视频
直流单臂电桥的使用
任务二 电工常用仪表简介及使用方法
四、兆欧表
(一)兆欧表的结构与作用
兆欧表也称为绝缘电阻表（俗称摇表），其外形如图2-38所示。
图2-38 兆欧表的外形
兆欧表中的手摇发电机多数为永磁发电机，可以发出较高的直流电压，常用的有250 V、500 V、1 000 V和2 500 V等几种规格，可按照测量要求来选用。
任务二 电工常用仪表简介及使用方法
四、兆欧表
（二）兆欧表的选择
兆欧表的主要性能参数有额定电压、测量范围等，
选择兆欧表时，其额定电压一定要与被测电气设备或线路的工作电压相适应，
表2-2 兆欧表的额定电压和量程选择
选择兆欧表时，主要是选择它的额定电压及测量范围。表2-2中列举了兆欧表的额定电压和量程选择，可供参考。
任务二 电工常用仪表简介及使用方法
四、兆欧表
（三）使用兆欧表前的准备
(1)测量前须先校表。如图2-39所示。
(2)用兆欧表测量线路或设备的绝缘电阻，必须在不带电的情况下进行，绝对不允许带电测量。
(3)测量前应先断开被测线路或设备的电源，并对被测设备进行充分放电，清除残存静电荷，以免危及人身安全或损坏仪表。
图2-39兆欧表的开路和短路试验
任务二 电工常用仪表简介及使用方法
四、兆欧表
（四）用兆欧表测量绝缘电阻的方法及注意事项
兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
(1)测量电力线路的绝缘电阻时，如图2-40所示。
图2-40 测线路绝缘电阻
任务二 电工常用仪表简介及使用方法
四、兆欧表
（四）用兆欧表测量绝缘电阻的方法及注意事项
(2)测量电动机、电气设备的绝缘电阻时，如图2-41所示。
(3)测量电缆芯线与外壳间的绝缘电阻时，如图2-42所示。
图2-41 测电动机绝缘电阻图
2-42 测电缆绝缘电阻
任务二 电工常用仪表简介及使用方法
四、兆欧表
（四）用兆欧表测量绝缘电阻的方法及注意事项
(4)接好线后，按顺时针方向摇动手柄，速度由慢到快，并稳定在120 r／min，允许有±20％的变化，最多不应超过25％。
(5)若被测电路中有电容，则先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数。(6)兆欧表测量用的接线要选用绝缘良好的单股导线，测量时两条线不能绞在一起，
(7)测量完毕后，在兆欧表没有停止转动或被测设备没有放电之前，不可用手触及被测部位，
(8)测量具有大电容的设备时，读数后不得立即停止摇动手柄，
(9)手摇发电机要保持匀速，不可忽快忽慢地使指针不停地摆动。
(10)测量过程中，若发现指针为零，说明被测物的绝缘层可能击穿短路，
(11)温度、湿度、被测物的有关状况等对绝缘电阻的影响较大，为便于分析比较，记录数据时应反映上述情况。
教学视频
兆欧表的使用
1.按输出信号波形差异分类
按输出信号波形差异，信号发生器可分为正弦信号发生器和非正弦信号发生器两类。
（一）信号发生器的分类
任务二 电工常用仪表简介及使用方法
五、信号发生器
2.按输出信号频率范围差异分类
按输出信号频率范围差异，信号发生器可分为超低频信号发生器、低频信号发生器、视频信号发生器、高频信号发生器、甚高频（VHF）信号发生器、超高频（UHF）信号发生器等类别。
3.按用途差异分类
按用途差异，信号发生器可分为通用信号发生器和专用信号发生器两类。
4.按调制方式分类
按调制方式，信号发生器可分为调频、调幅和脉冲调制等类型。
低频信号发生器是用来产生标准低频正弦信号的一种电子仪器。
低频信号发生器主要由振荡器、功率放大器、输出级和指示电压表等几部分组成，如图2-43 所示。
（二）低频信号发生器的组成及基本原理
任务二 电工常用仪表简介及使用方法
五、信号发生器
图2-43 低频信号发生器的组成
1.低频信号发生器的组成
1）振荡器
作为低频信号发生器的核心，振荡器决定了仪器输出信号的波形和频率。
2）功率放大器
功率放大器在低频信号发生器中的作用是提供给负载不失真的信号和足够的功率。
3）输出级和指示电压表
输出级是由衰减器将输出信号幅度调节到所需要的数值。
4）电源
振荡器和功率放大器使用40 V直流稳压电源。
（二）低频信号发生器的组成及基本原理
任务二 电工常用仪表简介及使用方法
五、信号发生器
1.低频信号发生器的组成
低频信号发生器原理图如图2-44所示。
（二）低频信号发生器的组成及基本原理
任务二 电工常用仪表简介及使用方法
五、信号发生器
图2-44低频信号发生器原理图
2.低频信号发生器的基本原理
（1）将函数信号发生器接入交流220 V，50 Hz电源，按下电源开关，指示灯亮。
（2）按下所需波形的选择功能开关。
（3）在需要输出脉冲波时，拉出占空比调节开关，调节占空比可获得稳定清晰波形，此时频率为原来的1/10；正弦波和三角波状态时按入占空比开关旋钮。
（4）当需要小信号输出时，按入衰减器。
（5）调节幅度旋钮至需要的输出幅度。
（6）当需要直流电平时拉出直流偏移调节旋钮，调节直流电平偏移至需要设置的电平值，其他状态时按入直流偏移调节旋钮，直流电平将为零。
（三）信号发生器的使用方法及注意事项
任务二 电工常用仪表简介及使用方法
五、信号发生器
1.信号发生器使用方法
（1）仪器须预热10 min后方可使用。
（2）把仪器接入电源之前，应检查电源电压值和频率是否符合仪器要求。
（3）不得将大于10 V（DC或AC）的电压加至输出端。
（三）信号发生器的使用方法及注意事项
任务二 电工常用仪表简介及使用方法
五、信号发生器
2.信号发生器注意事项
（一）示波器的分类
常用的示波器从技术原理上可分为以下两种：
（1）模拟式通用示波器（采用单束示波管实现显示，当前最通用的示波
器）。
（2）数字式数字存储示波器（采用A/D、DSP等技术实现的数字化示波
器）。
从性能上，按示波器的带宽可分以下两种：
（1）中、低档示波器，带宽在60 MHz以下。
（2）高档示波器，带宽在60 MHz以上，大多在300 MHz以下。更高档
的有2 GHz以上。
六、示波器
任务二 电工常用仪表简介及使用方法
通用示波器主要由示波管、垂直通道和水平通道三部分组成。图2-45所示为通用示波器结构示意图。
六、示波器
（二）通用示波器的组成
任务二 电工常用仪表简介及使用方法
图2-45 通用示波器结构示意图
示波管属于电真空器件，又称阴极射线管（CRT），是示波器的核心元件。
示波管由电子枪、荧光屏和偏转系统三大部分组成，示波管的基本结构如图2-46所示。
六、示波器
（二）通用示波器的组成
任务二 电工常用仪表简介及使用方法
图2-46 示波管的基本结构
电子枪的作用是发射电子束，轰击荧光屏，使之发光。各部分作用如下：
（1）灯丝F、阴极K：当电流流过灯丝后对阴极加热，阴极产生大量电子，并在后续电场作用下轰击荧光屏发光。
（2）控制栅极G：呈圆筒状，包围着阴极，只在面向荧光屏的方向开一个小孔，使电子束从小孔中穿过。通过调节G对K的负电位可调节光点的亮度，即进行“辉度”控制。
（3）第一阳极A1、第二阳极A2：A1和A2对电子束进行聚焦并加速，使到达荧光屏的电子形成很细的一束并具有很高速度。
荧光屏的作用是显示被测波形。荧光屏位于示波管的前端，在示波管正面内壁涂上一层荧光物质，荧光物质将高速电子的轰击动能转变为光能，产生亮点。
偏转系统的作用是使电子束有规律地移动，从而在荧光屏上显示出被测的波形。
六、示波器
（二）通用示波器的组成
任务二 电工常用仪表简介及使用方法
能在同一屏幕上同时显示两个被测波形的示波器称为双踪示波器，如图2-47所示。
六、示波器
（三）双踪示波器的面板介绍
任务二 电工常用仪表简介及使用方法
图2-47 双踪示波器外形图
1.电源部分
（1）电部开关（POWER）。
（2）辉度（INTENSITY）。
（3）聚焦（FOCUS）。
（4）校正信号（CAL），1 kHz非过零方波，0.5 VP（或0.3 VP）。
2.垂直通道
（1）CH1（X），CH2（Y），输入（INPUT）。
（2）AC/GND/DC。AC/信号经过电容耦合至放大器输入，
（3）伏/格（VOLTS/DIV）。衰减器开关，1?2?5进制，示波管垂直方向分为8格。
（4）移位（POSITION）。
（5）垂直工作方式（VERTICAL MODE）。
六、示波器
（三）双踪示波器的面板介绍
任务二 电工常用仪表简介及使用方法
3.水平通道
（1）扫描时间选择开关（TIME/DIV）。按1-2-5进制，示波器水平方向分为10格。
（2）X-Y。
（3）CH1信号作为X轴，CH2信号作为Y轴。
4.触发系统（TRIGGER）
（1）触发源选择（SOURCE）。输入信号触发（INT），电源信号触发（LINE），外部信号触发（EXT）。
（2）输入信号触发（INT TRIG）。CH1由CH1输入信号触发，CH2由CH2输入信号触发，交替触发（VERT MODE）用于稳定显示两个不同频率的信号，故不能用于测信号的相位差。
（3）触发方式选择（TRIGE MODE）。自动扫描（AUTO），无信号输入时有扫描基线；常态扫描（NORM），有触发信号才有扫描基线。
六、示波器
（三）双踪示波器的面板介绍
任务二 电工常用仪表简介及使用方法
1.直流电压测量
（1）将触发方式置自动（AUTO），使屏幕上出现扫描基线，Y轴微调置校正（CAL）。
（2）CH1或CH2的输入接地（GND），此时的基线即为0 V基准线。
（3）加入被测信号，输入置DC，观察扫描基线在垂直方向平移的格数，与VOLTS/DIV开关指示的值相乘，即为信号的直流电压。
2.交流电压测量
（1）将输入置AC（或DC）。
（2）利用垂直移位旋钮，将波形移至屏幕中心位置，按波形所占垂直方向的格数，即可测出电压波形的峰-峰值。
六、示波器
（四）双踪示波器的使用
任务二 电工常用仪表简介及使用方法
3.时间测量
扫描开关的微调置于校正位置（CAL）。
（1）测间隔时间（周期）。例如，TIME/DIV置于0.2 ms/DIV，间隔在水平方向占6格，则其间隔时间T=0.2 ms/DIV×6 DIV=1.2 ms。
（2）测量脉冲前（后）沿时间。脉冲的前沿（或后沿）时间是指脉冲由幅度的10%上升到90%（或由90%下降到10%）的时间。测量时可调节扫速开关，将波形的前沿（或后沿）适当展宽，以便精确读数。
（3）测脉冲宽度。调节VOLTS/DIV，TIME/DIV开关，使脉冲在垂直方向占2~4格，水平方向占4~6格，此时脉冲前沿及后沿中心点之间的距离为脉冲宽度时间tu。
（4）测量频率。测量周期性信号的频率有两种方法：一种是测一个周期的时间。另一种是使被测信号在屏幕上显示较多周期，
六、示波器
（四）双踪示波器的使用
任务二 电工常用仪表简介及使用方法
晶体管特性图示仪是一种能够直接在示波管上显示各种晶体管特性曲线的
专用测试仪器，通过屏幕上的标度尺可直接读出晶体管的各项参数。通过
多种转换开关的转换，可以测量PNP型和NPN型晶体管的输入特性、输出
特性和电流放大特性；各种反向饱和电流，各种击穿电压；各类二极管的
正反向特性；场效应管的漏极特性、转移特性、夹断电压和跨导等参数。
七、晶体管特性图示仪
任务二 电工常用仪表简介及使用方法
1．晶体管特性图示仪的组成
晶体管特性图示仪是由集电极扫描电压发生器、基极阶梯信号发生器、同步脉冲发生器、X轴放大器、Y轴放大器、电源等部分组成，其基本组成原理框图如图2-48所示。
七、晶体管特性图示仪
（一）晶体管特性图示仪的组成和基本原理
任务二 电工常用仪表简介及使用方法
图2-48 晶体管特性图示仪的基本组成原理框图
1．晶体管特性图示仪的组成
（1）集电极扫描电压发生器。集电极扫描电压发生器的作用是产生图2-49（a）所示的集电极扫描电压，它是正弦半波波形，幅值可以调节，用于形成水平扫描线。
（2）基极阶梯信号发生器。基极阶梯信号发生器的作用是产生图2-49（b）所示的基极阶梯电流信号，阶梯的高度可以调节，用于形成多条曲线簇。
七、晶体管特性图示仪
（一）晶体管特性图示仪的组成和基本原理
任务二 电工常用仪表简介及使用方法
图2-49 晶体管特性曲线的产生
1．晶体管特性图示仪的组成
（3）同步脉冲发生器。同步脉冲发生器的作用是产生同步脉冲，使上述两信号达到同步。
（4）X轴放大器和Y轴放大器。X轴放大器和Y轴放大器的作用是把从被测器件上取出的电压信号进行放大，然后送至示波管的相应偏转板上，以形成扫描曲线。
（5）示波管及控制电路。与通用示波器的电路基本相同。
（6）电源。为仪器提供各种工作电源，包括低压电源和示波管所需的高压电源。
实际使用时，根据需要显示的特性曲线，将集电极扫描电压和阶梯信号电压分别加在示波管的X偏转板和Y偏转板上，就能显示所需要的特性曲线。
七、晶体管特性图示仪
（一）晶体管特性图示仪的组成和基本原理
任务二 电工常用仪表简介及使用方法
2．晶体管特性图示仪的基本原理
为了解晶体管特性图示仪的原理，首先介绍点测法测试晶体管输出特性曲线的测量电路，小功率NPN型晶体管的共发射极输出特性曲线和基本测试电路如图2-50所示。
七、晶体管特性图示仪
（一）晶体管特性图示仪的组成和基本原理
任务二 电工常用仪表简介及使用方法
图2-50 NPN型晶体管共发射极输出特性曲线和基本测试电路
XJ4810型晶体管特性图示仪的测量电路采用了晶体管和集成电路器件，除具有一般的图示功能外，还具有双簇曲线同时显示的功能，使用十分方便。XJ4810型晶体管特性图示仪的面板布置如图2-51所示，
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
图2-51 XJ4810型晶体管图示仪的面板布置
1.示波管及控制部分
（1）辉度调节旋钮：用于调节曲线的亮度。
（2）聚焦调节旋钮：用于调节曲线的清晰度。
（3）辅助聚焦旋钮：用于聚焦的辅助调节。
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
2.X轴作用
（1）X轴选择开关：是一个具有17挡、四种作用的旋转开关，用于选择不同的水平偏转灵敏度，它包括如下几个部分：
①集电极电压：0.05～50 V/DIV分为10挡，通过改变不同的分压电阻，变换X轴放大器的输出电压，以达到按不同灵敏度偏转的目的。
②基极电压：0.05～1 V/DIV分为5挡，通过改变不同的分压电阻，变换X轴放大器的输出电压，以达到按不同灵敏度偏转的目的。
③基极电流或基极源电压：由阶梯取样电阻分压，经放大器取得基极电流偏转值，只有一挡。
④外接：是为了扩展测试范围而设置的。
（2）X轴增益：用于连续调节水平幅度。
（3）X轴位移：用于图形水平方向移动的调节。
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
3.Y轴作用
（1）Y轴选择开关：是一个具有22挡、四种作用的旋转开关，用于选择不同的垂直偏转灵敏度，它包括：
①集电极电流：10 μA/DIV～0.5 A/DIV分为15挡，通过选择不同阻值的取样电阻，将电流转换成电压后，经Y轴放大器放大而取得电流的偏转值。
②二极管反向漏电流：0.2～5 μA/DIV分为5挡，通过二极管漏电流取样电阻的作用，将电流转换为电压后，经Y轴放大器放大而取得电流的偏转值。
③基极电流或基极源电压：由阶梯取样电阻分压，经放大而取得基极电流偏转值，只有一挡。
④外接：是为了扩展测试范围而设置的。
（2）Y轴增益：用于连续调节垂直幅度。
（3）Y轴位移：用于图形垂直方向移动的调节。
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
4.显示部分
显示开关是一个3挡按键开关，用于显示选择。
（1）转换：使图像在Ⅰ、Ⅲ象限内相互转换，以简化NPN管为测PNP管的操作。
（2）接地：使放大器输入接地，以显示输入为零的基准点。
（3）校准：对X、Y轴放大器进行标度校正。
5.集电极电源
（1）峰值电压范围：共分为0～10 V（5 A）、0～50 V（1 A）、0～100 V（0.5 A）和0～500 V（0.1 A）4挡，用于选择测试所需的集电极最高电压值。
（2）电压极性：用于改变集电极扫描电压的极性，极性的选择取决于被测器件。当测量共发射极特性曲线时，NPN型用“＋”极性，PNP型用“－”极性。
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
5.集电极电源
（3）峰值电压调节旋钮：可以在0～10 V、0～50 V、0～100 V或0～500 V连续可变，用于在可选择的电压范围内连续调节集电极电压。
（4）功耗限制电阻：它串联在被测晶体管的集电极回路中，作用是限制集电极功耗，保护被测晶体管，也可作为集电极负载电阻。
（5）电容平衡调节：由于集电极电流输出端对地有各种杂散电容存在，会形成电容性电流，造成测量误差，测试前应调节电容平衡，使电容性电流减至最小。
（6）辅助电容平衡：专门针对集电极变压器二次绕组对地电容的不对称而再次进行电容平衡调节。
（7）电源熔丝：为220 V交流输入的熔丝，容量为1 A。
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
6.阶梯信号
（1）阶梯信号选择开关：它是一个具有22挡、两种作用的开关。
（2）极性开关：用于改变基极阶梯信号的极性，极性的选择取决于被测元件：
（3）级/簇调节：用于调节阶梯信号的级数，在0～10范围内可调。
（4）阶梯调零：用于调节阶梯信号的零位，测试前应先进行零位校准。
（5）重复开关：在需要观察被测管特性曲线簇时，此开关应置于“重复”位置。置于“关”的位置时，阶梯信号处于待触发状态。
（6）单簇按钮：将单簇按钮按下一次，只输出一级阶梯信号，相应的也只显示一条曲线，这便于瞬时测量被测管各项极限参数，避免损坏被测管。
（7）串联电阻：用于调节基极串联电阻，当阶梯信号选择开关置于电压/级的位置时，串联电阻将串联在被测晶体管的输入回路中。
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
7.测试台
XJ4810型晶体管特性图示仪的测试台如图2-52所示。
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
图2-52 XJ4810型晶体管特性图示仪的测试台
7.测试台
（1）测试选择开关：它是一个5挡按键开关，用于器件测试选择。
①“左”或“右”分别按下时，为左、右两个被测管单独观测。
②“二簇”按下时，可以同时观测左、右两个被测管。
③“零电压” 按下时，可进行阶梯信号的零位校准。
④“零电流”按下时，使被测管的基极处于开路状态，可进行ICEO 的测量。
（2）器件插座：测试时用来插入被测器件，适用于测试中小功率晶体管。
（3）测试接线柱：可配合外接插座使用，其内部接线较粗，适合测试大功率晶体管。
七、晶体管特性图示仪
（二）XJ4810型晶体管特性图示仪简介
任务二 电工常用仪表简介及使用方法
XJ4810型晶体管特性图示仪的实物图如图2-53所示。
七、晶体管特性图示仪
（三）晶体管特性图示仪的使用
任务二 电工常用仪表简介及使用方法
图2-53 XJ4810型晶体管特性图示仪的实物图
1.使用前的调整
（1）开启电源开关。指示灯亮，预热5 min。
（2）调节辉度、聚焦、辅助聚焦旋钮，使屏幕上显示清晰的光点或线条。
（3）根据被测晶体管的特性和测试条件的要求，把X轴作用、Y轴作用、阶梯信号各部分开关、旋钮都调到相应的位置上。
（4）进行阶梯信号调零。其目的是使阶梯信号的起始级为零电位，以保证测量准确度。调零方法如下：当荧光屏上出现阶梯信号后，按下测试台上的“零电压”按钮，观察光点停留在荧光屏上的位置，复位后调节“阶梯调零”旋钮，使阶梯信号的起始级光点仍在该处，则阶梯信号的零位即被校准。
七、晶体管特性图示仪
（三）晶体管特性图示仪的使用
任务二 电工常用仪表简介及使用方法
2.晶体管特性图示仪的使用注意事项
（1）对“阶梯信号选择”“功耗限制电阻”“峰值电压范围”3个旋钮时应特别注意，若使用不当会造成被测晶体管的损坏。
（2）测试晶体管的极限参数、过载参数时，应采用单簇阶梯信号，以防过载而损坏被测器件。
（3）测试MOS型场效应管时，应特别注意不要使其栅极悬空，以免感应电压过高而引起被测管击穿。
（4）晶体管特性图示仪使用完毕，应随即关断电源，并使仪器各开关旋钮复位，以防下次使用时因疏忽而损坏被测器件。此时应将“峰值电压范围”开关置于0～10 V挡，“峰值电压调节”钮旋到零位，“阶梯信号选择”开关置于“关”挡，“功耗限制电阻”置于10 kΩ以上位置。
七、晶体管特性图示仪
（三）晶体管特性图示仪的使用
任务二 电工常用仪表简介及使用方法
思考与练习
一、填空题
二、简答题
1.简述发生触电时的现场急救措施。
2.防止触电的主要措施有哪些？
1 .常见的万用表有 _____ 万用表和 _____万用表两种。
2.万用表在测量电压与电流时，红表笔作为电表的 _____极；在测量电阻时，红表笔 作为电表的 _____ 极。
3.当用万用表测量无法估测;小的电流时，应选用电流表的____ ____ 挡。
4.万用表在测电压时要与被测电路______ 联，在测电流时与被测电路_____联。
5.钳形电流表的最大优点是 _____ .
6.使用钳形电流表时，被测导线应放在______ .
7.直流单臂电桥又称_____电桥,是一种专门用来测量中等;小电阻$ " 100 k") 的精密测量仪器。
思考与练习
一、填空题
二、简答题
1.简述发生触电时的现场急救措施。
2.防止触电的主要措施有哪些？
8.一般的兆欧表主要由______、_____和_____组成。
9.使用兆欧表时，手柄的标准转速为_____r/min，最低不应低于该值的80% 。
10.信号发生器按输出频率分为超低频_____、_____、____、____和超高频信号发生器
11.按信号显示数分类，可将示波器分为_____、_____和_____三种。
12.晶体管特性图示仪主要由_____、_____、_____、_____、_____等几部分组成。
思考与练习
二、简答题
5.低频信号发生器为什么要采用RC文氏电桥振荡器？其基本组成是什么？
6.使用双踪示波器前应做哪些准备工作？
7.如何用双踪示波器测量两个同频交流电的相位差？
8.简述晶体管特性图示仪的使用方法。
1.如何用万用表测量晶体管的电流放大倍数？
2.简述使用钳形电流表测量电流时的注意事项。
3.直流单臂电桥的平衡条件是什么？电桥平衡时有哪些特点？
4.选用兆欧表时，为什么要求兆欧表的额定电压与被测电气设备的工作电压相适应？
感 谢 聆 听

展开更多......

收起↑
