第五章 透镜及其应用综合检测题
考试时间90分钟，总分 100 分
一、选择题(每题2分，共30分)
1.(多选)下列说法正确的是（ ）
A.不论是凸透镜还是凹透镜，经过光心的光传播方向不改变
B.不论是凸透镜还是凹透镜，他们的光学性质都是由于光在透镜表面发生两次折射形成的
C.凸透镜对光有会聚作用，所以通过凸透镜的光线一定相交于一点
D.凹透镜对光有发散作用，所以通过凹透镜的光线一定是发散开的
2.以下是学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结出的关于实像和虚像的一些特点，其中错误的是（ ）
A.虚像不可以用光屏承接
B.平面镜和凸透镜所成虚像的大小都与物体到镜的距离有关
C.实像一定能用光屏承接
D.实像可以是放大的，也可以是缩小的
3.下列光学器件用来成正立放大虚像的是（ ）
A.平面镜 B.放大镜 C.照相机 D.幻灯机
4.小华同学在教室里用一个焦距为 10cm的凸透镜在一张白纸上得到了窗外一棵树清晰的像，这个像是（ ）
A.缩小、倒立的实像————B：缩小、倒立的虚像————C.放大、倒立的实像————D.放大、正立的虚像
5.琦琦同学在做“探究凸透镜成像规律”实验时，在透明的玻璃板上用黑色笔画了个钟表，把这个玻璃板放在光具座上，并用平行光源对着玻璃板照射，如图5-4-1(乙)所示.琦琦在玻璃板左侧时看到的钟表实际形状如图5-4-1(甲)所示.移动光屏直到在光屏上成清晰像为止，此时画像在光屏上所成的像是图5-4-1(丙)中的( )
6.一个焦距是 10cm的凸透镜，当物体从离凸透镜20cm处逐渐移向30cm处的过程中（ ）
A.像逐渐变大，像距逐渐变小 B.像逐渐变小，像距逐渐变大
C.像逐渐变小，像距逐渐变小 D.像逐渐变大，像距逐渐变大

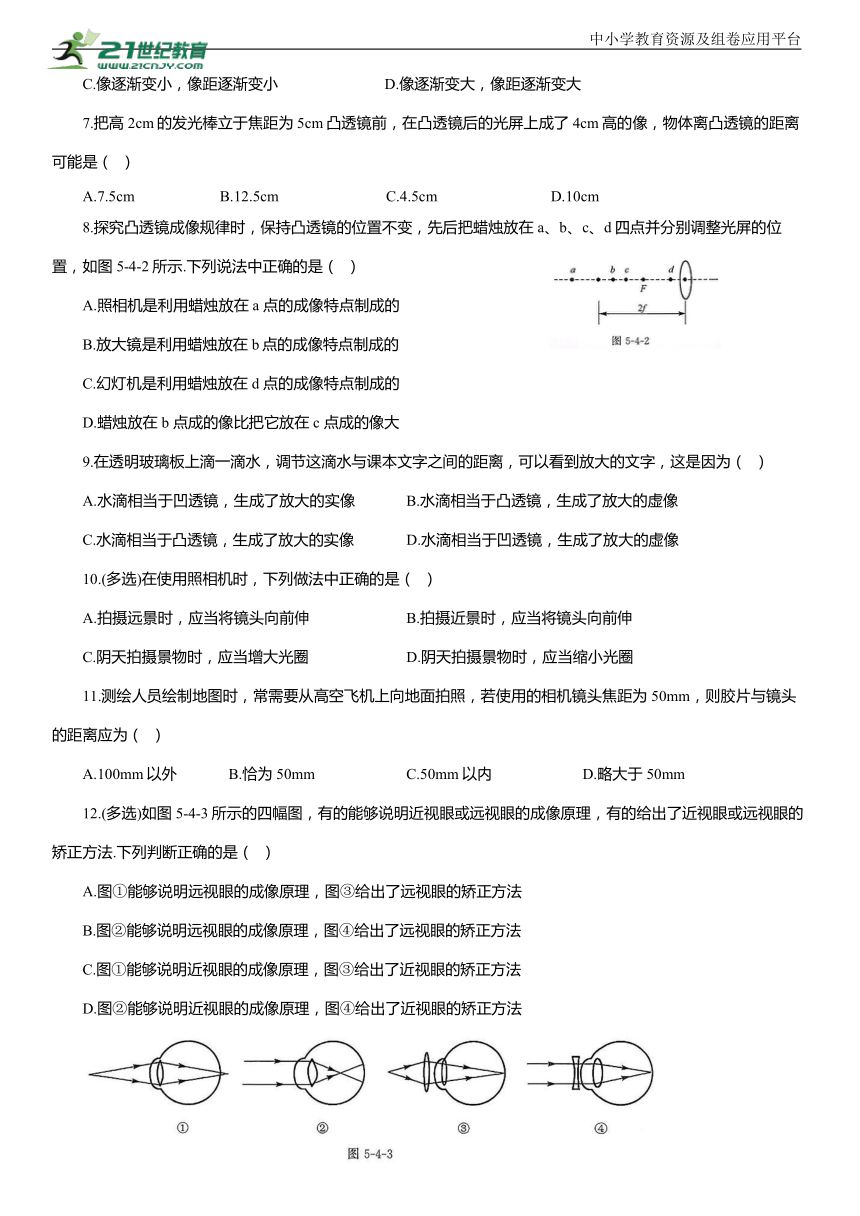

7.把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（ ）
A.7.5cm B.12.5cm C.4.5cm D.10cm
8.探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图5-4-2所示.下列说法中正确的是（ ）
A.照相机是利用蜡烛放在a 点的成像特点制成的
B.放大镜是利用蜡烛放在b点的成像特点制成的
C.幻灯机是利用蜡烛放在d 点的成像特点制成的
D.蜡烛放在b 点成的像比把它放在c 点成的像大
9.在透明玻璃板上滴一滴水，调节这滴水与课本文字之间的距离，可以看到放大的文字，这是因为（ ）
A.水滴相当于凹透镜，生成了放大的实像 B.水滴相当于凸透镜，生成了放大的虚像
C.水滴相当于凸透镜，生成了放大的实像 D.水滴相当于凹透镜，生成了放大的虚像
10.(多选)在使用照相机时，下列做法中正确的是（ ）
A.拍摄远景时，应当将镜头向前伸 B.拍摄近景时，应当将镜头向前伸
C.阴天拍摄景物时，应当增大光圈 D.阴天拍摄景物时，应当缩小光圈
11.测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ）
A.100mm以外 B.恰为50mm C.50mm以内 D.略大于 50mm
12.(多选)如图5-4-3所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法.下列判断正确的是（ ）
A.图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法
B.图②能够说明远视眼的成像原理，图④给出了远视眼的矫正方法
C.图①能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
D.图②能够说明近视眼的成像原理，图④给出了近视眼的矫正方法

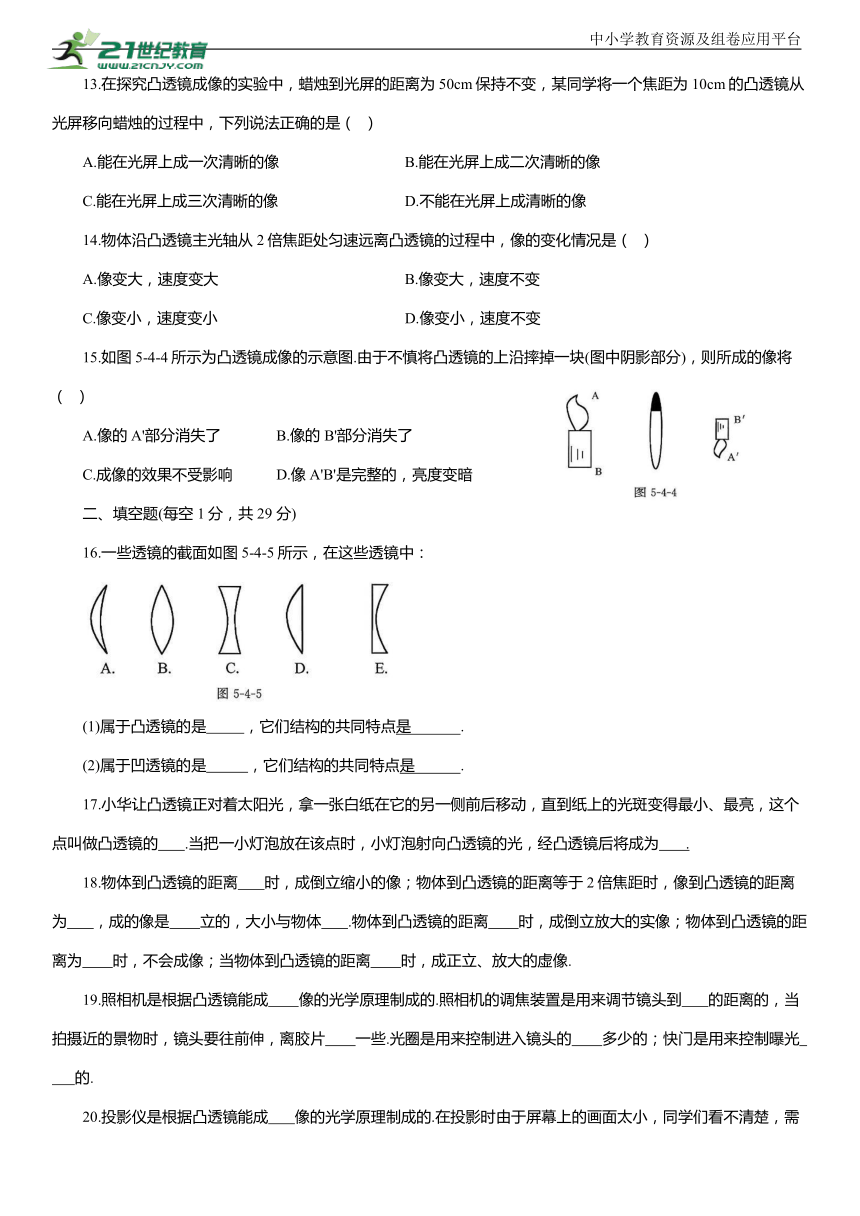

13.在探究凸透镜成像的实验中，蜡烛到光屏的距离为50cm保持不变，某同学将一个焦距为10cm的凸透镜从光屏移向蜡烛的过程中，下列说法正确的是（ ）
A.能在光屏上成一次清晰的像 B.能在光屏上成二次清晰的像
C.能在光屏上成三次清晰的像 D.不能在光屏上成清晰的像
14.物体沿凸透镜主光轴从2倍焦距处匀速远离凸透镜的过程中，像的变化情况是（ ）
A.像变大，速度变大 B.像变大，速度不变
C.像变小，速度变小 D.像变小，速度不变
15.如图5-4-4所示为凸透镜成像的示意图.由于不慎将凸透镜的上沿摔掉一块(图中阴影部分)，则所成的像将（ ）
A.像的A'部分消失了 B.像的 B'部分消失了
C.成像的效果不受影响 D.像A'B'是完整的，亮度变暗
二、填空题(每空1分，共29 分)
16.一些透镜的截面如图5-4-5所示，在这些透镜中：
(1)属于凸透镜的是 ，它们结构的共同特点是 .
(2)属于凹透镜的是 ，它们结构的共同特点是 .
17.小华让凸透镜正对着太阳光，拿一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小、最亮，这个点叫做凸透镜的 .当把一小灯泡放在该点时，小灯泡射向凸透镜的光，经凸透镜后将成为 .
18.物体到凸透镜的距离 时，成倒立缩小的像；物体到凸透镜的距离等于2倍焦距时，像到凸透镜的距离为 ，成的像是 立的，大小与物体 .物体到凸透镜的距离 时，成倒立放大的实像；物体到凸透镜的距离为 时，不会成像；当物体到凸透镜的距离 时，成正立、放大的虚像.
19.照相机是根据凸透镜能成 像的光学原理制成的.照相机的调焦装置是用来调节镜头到 的距离的，当拍摄近的景物时，镜头要往前伸，离胶片 一些.光圈是用来控制进入镜头的 多少的；快门是用来控制曝光 的.

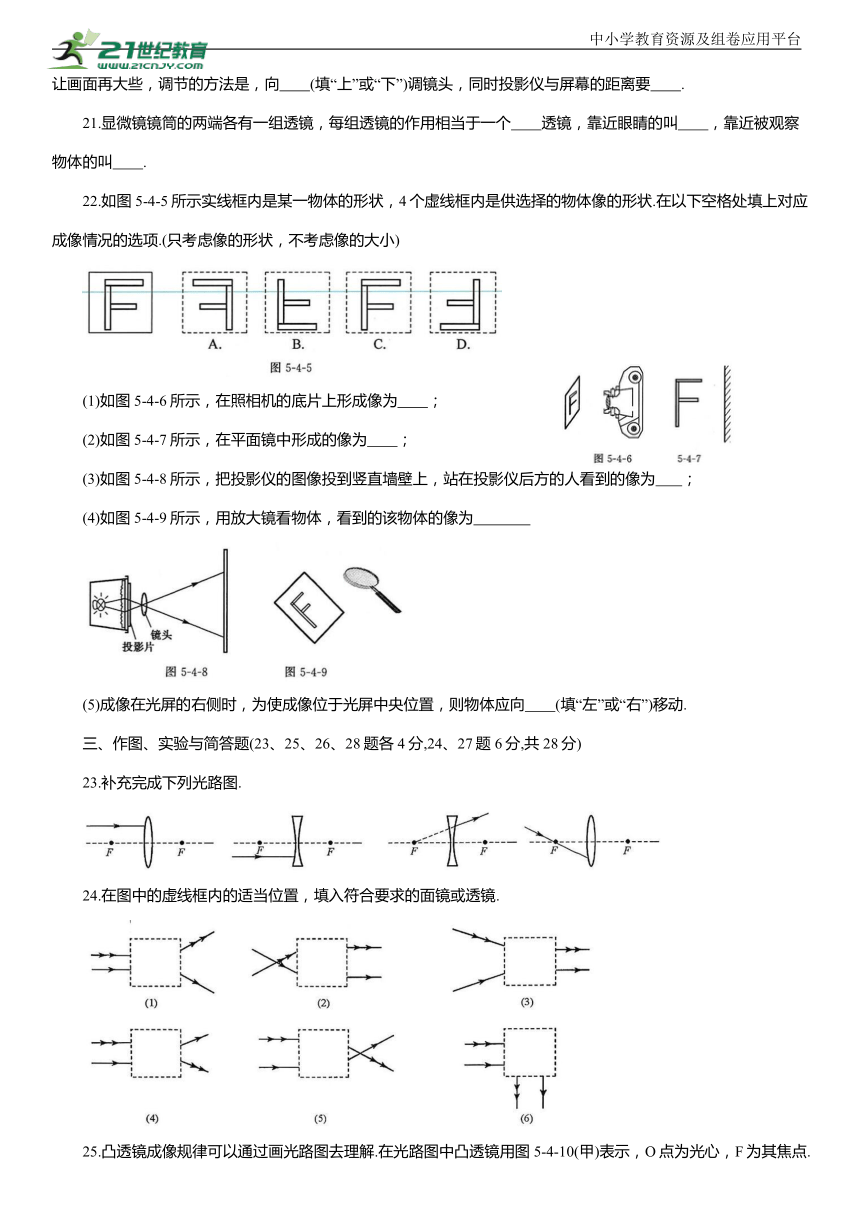

20.投影仪是根据凸透镜能成 像的光学原理制成的.在投影时由于屏幕上的画面太小，同学们看不清楚，需让画面再大些，调节的方法是，向 (填“上”或“下”)调镜头，同时投影仪与屏幕的距离要 .
21.显微镜镜筒的两端各有一组透镜，每组透镜的作用相当于一个 透镜，靠近眼睛的叫 ，靠近被观察物体的叫 .
22.如图5-4-5所示实线框内是某一物体的形状，4个虚线框内是供选择的物体像的形状.在以下空格处填上对应成像情况的选项.(只考虑像的形状，不考虑像的大小)
(1)如图5-4-6所示，在照相机的底片上形成像为 ；
(2)如图5-4-7所示，在平面镜中形成的像为 ；
(3)如图5-4-8所示，把投影仪的图像投到竖直墙壁上，站在投影仪后方的人看到的像为 ；
(4)如图5-4-9所示，用放大镜看物体，看到的该物体的像为
(5)成像在光屏的右侧时，为使成像位于光屏中央位置，则物体应向 (填“左”或“右”)移动.
三、作图、实验与简答题(23、25、26、28题各4分,24、27题6分,共28分)
23.补充完成下列光路图.
24.在图中的虚线框内的适当位置，填入符合要求的面镜或透镜.
25.凸透镜成像规律可以通过画光路图去理解.在光路图中凸透镜用图5-4-10(甲)表示，O点为光心，F为其焦点.图5-4-10(乙)是利用经过凸透镜的两条特殊光线，画出物体AB经凸透镜成的像A'B'的光路图.请参照图5-4-10(乙)，在图5-4-10(丙)中画出物体CD经过凸透镜所成的像C'D'的光路图.
26.在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平)上的微雕作品“44”产生浓厚兴趣.
(1)为看清微雕作品上的文字和图像，小明应利用如图5-4-11 所示透镜中的 (选填序号)进行观察.
(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5cm.
(3)透过透镜观察微雕作品“”，小明看到的像如图5-4-12 所示，此时透镜到微雕作品的距离是 .
A.小于5cm B.大于5cm且小于10cm
C.等于10cm D.大于 10cm
27.小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验，如图 5-4-13所示：
(1)要使烛焰的像在光屏的中央，应将蜡烛向 (填“上”或“下”)调整.
(2)烛焰在距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm.
(3)使烛焰向右移动2cm，此时应该将光屏向 (填“左”或“右”)移至另一位置，才能得到一个倒立、 (填“放大”、“缩小”或“等大”)的清晰实像.
(4)蜡烛离透镜50cm时，另一端的光屏接收到清晰的像，则得到的是 、 的实像.
28.小亮同学用一个未知焦距的凸透镜探究凸透镜成像规律：
(1)将蜡烛、凸透镜和光屏放在光具座上，并调整烛焰、凸透镜和光屏三者的中心到同一高度，调整的目的是
小亮同学按要求进行观察和测量，并将观测情况记录在下表中：
实验序号 物距/ cm 像距/ cm 像的性质
1 20 6.7 倒立、缩小的实像
2 15 7.5
3 10 10 倒立、等大的实像
4 7.5 倒立、放大的实像
5 4 正立、放大的虚像
(2)此凸透镜的焦距为 m.
(3)在表中填出实验序号2中像的性质，实验序号4中像距的大小.
(4)当蜡烛从远处向凸透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 (填“靠近”或“远离”)凸透镜的方向移动.
四、论述题(29题5分,30题8分,共13分)
29.张奶奶家的堆柴屋是用塑料薄膜作顶的(如图5-4-14所示)，一个雨过天晴的正午，张奶奶家的柴屋里柴草突然着火了.小明和村里的人们及时赶到，迅速将火扑灭.可谁是纵火犯呢 小明决定当一次侦探.侦查了事故现场后，小明一拍脑门，说道：原来是它！你知道纵火犯是谁吗 谈谈你的看法.
有两个凸透镜，甲的焦距较长，乙的焦距较短.要使一束平行光通过这两个凸透镜后，仍然是平行光，这两个凸透镜应该怎样放置 有几种方案 如果要求光束变窄应怎样放置
1. AB;2. B;3. B;4. A;5. D;6. C;
7. A;8. A;9. B;10. BC;11. D;12. AD;
13. B;14. C;15. D
16.(1)ABD 中间厚,边缘薄 (2)CE 中间薄，边缘厚
17.焦点 平行光
18.大于二倍焦距 二倍焦距 倒 相等 大于一倍焦距小于二倍焦距 一倍焦距 小于一倍已经不是一个点而是一个模糊的光斑了.要矫正近
视眼，需要利用凹透镜使光线发散的特点，在眼睛前面放一个凹透镜.
19.倒立缩小的实 胶片 远 光线 时间
20.倒立放大的实 下 增大
21.凸目镜 物镜
22.(1)D (2)A (3)D (4)C (5)右
23.如图56所示.
24.如图57所示.
25.如图58所示.
26.(1)A (3)A
27.(1)下 (2)10 (3)右放大
(4)倒立 缩小
28.(1)使像成在光屏的中央处
(2)0.05
(3)倒立、缩小的实像 15
(4)远离
29.纵火犯是棚顶积水和塑料薄膜，原因是当棚顶有积水时，积水会形成中间厚边缘薄的形状，此时棚顶积水和塑料薄膜相当于一个凸透镜，对照射的光具有会聚作用，草堆温度升高引起火灾.
30.如图59 所示，有两种方案；光束变窄如第一幅图.
