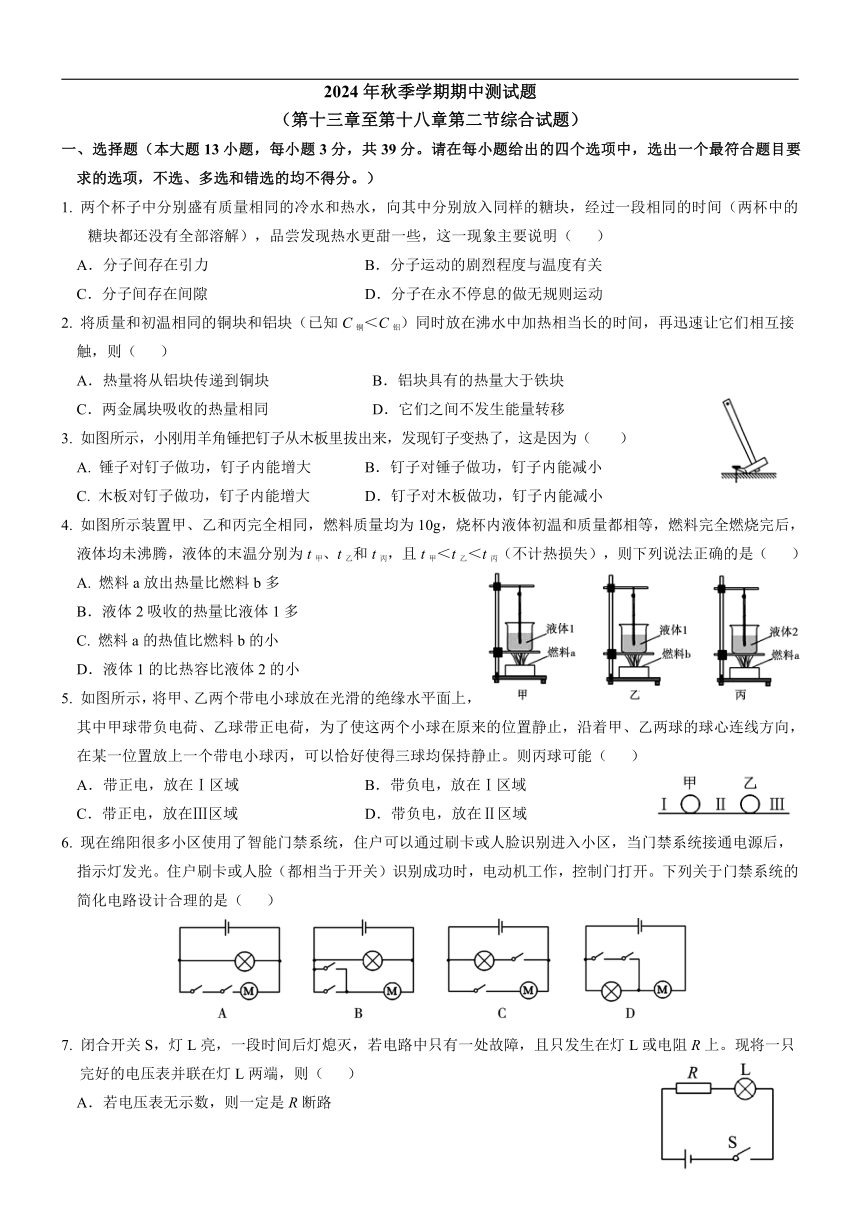

2024年秋季学期期中测试题
（第十三章至第十八章第二节综合试题）
一、选择题（本大题13小题，每小题3分，共39分。请在每小题给出的四个选项中，选出一个最符合题目要求的选项，不选、多选和错选的均不得分。）
两个杯子中分别盛有质量相同的冷水和热水，向其中分别放入同样的糖块，经过一段相同的时间（两杯中的糖块都还没有全部溶解），品尝发现热水更甜一些，这一现象主要说明（ ）
A．分子间存在引力 B．分子运动的剧烈程度与温度有关
C．分子间存在间隙 D．分子在永不停息的做无规则运动
2. 将质量和初温相同的铜块和铝块（已知C铜＜C铝）同时放在沸水中加热相当长的时间，再迅速让它们相互接
触，则（ ）
A．热量将从铝块传递到铜块 B．铝块具有的热量大于铁块
C．两金属块吸收的热量相同 D．它们之间不发生能量转移
3. 如图所示，小刚用羊角锤把钉子从木板里拔出来，发现钉子变热了，这是因为（ ）
A. 锤子对钉子做功，钉子内能增大 B．钉子对锤子做功，钉子内能减小
C. 木板对钉子做功，钉子内能增大 D．钉子对木板做功，钉子内能减小
4. 如图所示装置甲、乙和丙完全相同，燃料质量均为10g，烧杯内液体初温和质量都相等，燃料完全燃烧完后，
液体均未沸腾，液体的末温分别为t甲、t乙和t丙，且t甲＜t乙＜t丙（不计热损失），则下列说法正确的是（ ）
燃料a放出热量比燃料b多
B．液体2吸收的热量比液体1多
C. 燃料a的热值比燃料b的小
D．液体1的比热容比液体2的小
5. 如图所示，将甲、乙两个带电小球放在光滑的绝缘水平面上，
其中甲球带负电荷、乙球带正电荷，为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，
在某一位置放上一个带电小球丙，可以恰好使得三球均保持静止。则丙球可能（ ）
A．带正电，放在Ⅰ区域 B．带负电，放在Ⅰ区域
C．带正电，放在Ⅲ区域 D．带负电，放在Ⅱ区域
6. 现在绵阳很多小区使用了智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，
指示灯发光。住户刷卡或人脸（都相当于开关）识别成功时，电动机工作，控制门打开。下列关于门禁系统的
简化电路设计合理的是（ ）
闭合开关S，灯L亮，一段时间后灯熄灭，若电路中只有一处故障，且只发生在灯L或电阻R上。现将一只
完好的电压表并联在灯L两端，则（ ）

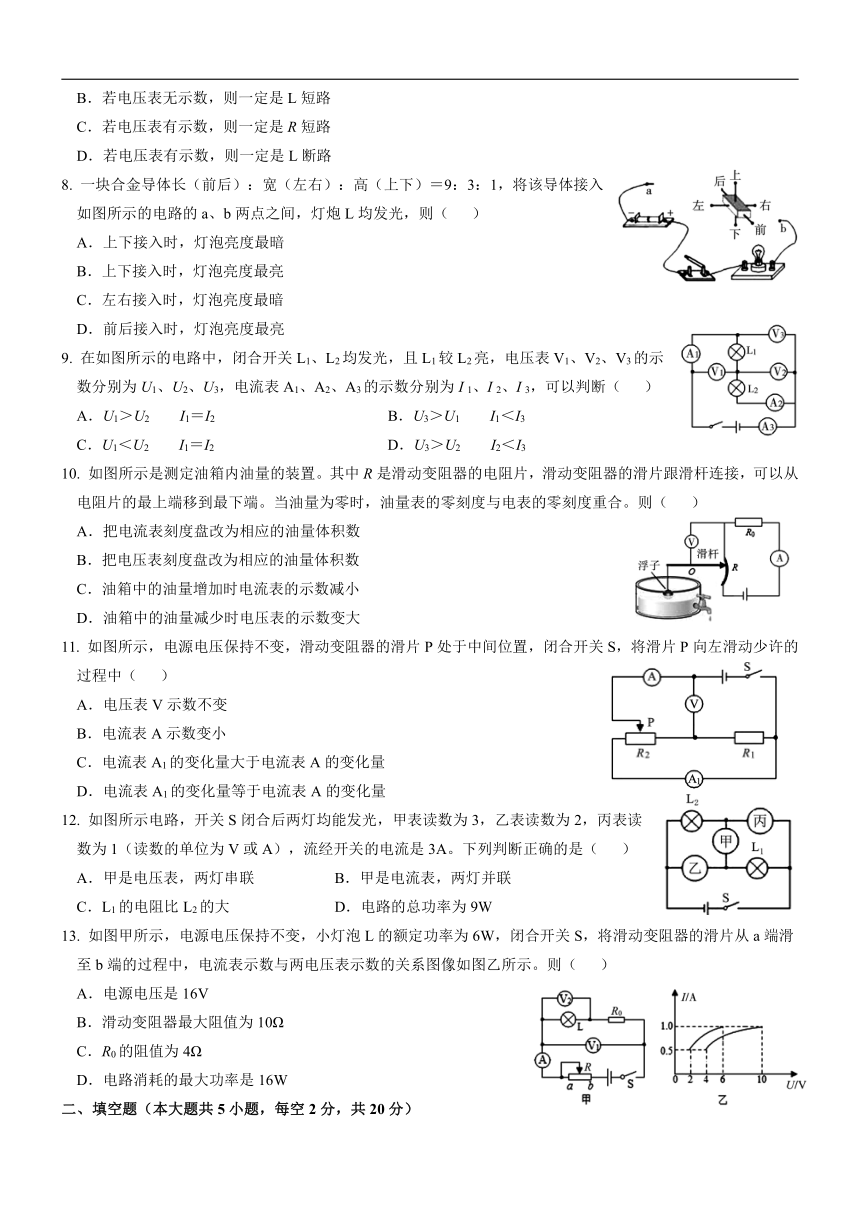

A．若电压表无示数，则一定是R断路
B．若电压表无示数，则一定是L短路
C．若电压表有示数，则一定是R短路
D．若电压表有示数，则一定是L断路
8. 一块合金导体长（前后）：宽（左右）：高（上下）＝9：3：1，将该导体接入
如图所示的电路的a、b两点之间，灯炮L均发光，则（ ）
A．上下接入时，灯泡亮度最暗
B．上下接入时，灯泡亮度最亮
C．左右接入时，灯泡亮度最暗
D．前后接入时，灯泡亮度最亮
9. 在如图所示的电路中，闭合开关L1、L2均发光，且L1较L2亮，电压表V1、V2、V3的示
数分别为U1、U2、U3，电流表A1、A2、A3的示数分别为I 1、I 2、I 3，可以判断（ ）
A．U1＞U2 I1＝I2 B．U3＞U1 I1＜I3
C．U1＜U2 I1＝I2 D．U3＞U2 I2＜I3
10. 如图所示是测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，可以从
电阻片的最上端移到最下端。当油量为零时，油量表的零刻度与电表的零刻度重合。则（ ）
A．把电流表刻度盘改为相应的油量体积数
B．把电压表刻度盘改为相应的油量体积数
C．油箱中的油量增加时电流表的示数减小
D．油箱中的油量减少时电压表的示数变大
11. 如图所示，电源电压保持不变，滑动变阻器的滑片P处于中间位置，闭合开关S，将滑片P向左滑动少许的
过程中（ ）
A．电压表V示数不变
B．电流表A示数变小
C．电流表A1的变化量大于电流表A的变化量
D．电流表A1的变化量等于电流表A的变化量
12. 如图所示电路，开关S闭合后两灯均能发光，甲表读数为3，乙表读数为2，丙表读
数为1（读数的单位为V或A），流经开关的电流是3A。下列判断正确的是（ ）
A．甲是电压表，两灯串联 B．甲是电流表，两灯并联
C．L1的电阻比L2的大 D．电路的总功率为9W
13. 如图甲所示，电源电压保持不变，小灯泡L的额定功率为6W，闭合开关S，将滑动变阻器的滑片从a端滑
至b端的过程中，电流表示数与两电压表示数的关系图像如图乙所示。则（ ）
A．电源电压是16V
B．滑动变阻器最大阻值为10Ω
C．R0的阻值为4Ω
D．电路消耗的最大功率是16W
二、填空题（本大题共5小题，每空2分，共20分）
14. 2021年在东京奥运会女子蹦床比赛中，我国运动员包揽了冠亚军。比赛中，运动员离开蹦床向上运动到一定高度，在空中下落到刚好接触蹦床时，运动员减小的重力势能 （选填“大于”、“小于”或“等于”）运动员增加的动能，然后运动员随床垫一同向下运动到最低点。从最高点下落到最低点的过程中，运动员的机械能将 。（选填“变大”、“变小”或“不变”）（整个过程不计空气阻力和碰撞时的能量损失）
15. 用液化气灶把2kg、初温为20℃的水加热到100℃，需要吸收的热量为 J。若上述过程中完全燃烧0.04kg液化气且有80%的热量被水吸收，则液化气的热值为 J/kg。
[已知c水=4.2×103J/（kg ℃）]
16. 如图所示是科技小组设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时，电压表V1的示数变大，则该小组设计的装置原理图是 （选填“甲”或“乙”），电压表V2与电流表的示数之比将 。（选填“变大”、“变小”或“不变”）
17. “充电五分钟，通话两小时！”这是OPPO手机的闪充功能。它的闪充充电器的充电电压为5V，充电电流为4A，其手机的电池容量是3000mA h，手机电池标有电压3.8V。5min最多可以充入电能 J；如果要进一步提升充电速度，可以考虑提升充电器的充电电压或充电电流，若在不改变充电电流的情况下，要在30min内充满该手机电池，至少需要 V的充电电压。
18. 如图甲所示的电路中，电源电压恒为6V，R为一定值电阻，金属圆环是由一段阻值不计的铜丝和一段粗细不均匀的电阻丝串联而成的。闭合开关S，将触点P从A开始沿逆时针方向滑动一周，滑过弧长PA（用x表示）与电流表示数I之间的关系如图乙所示。则该金属圆环中电阻丝的长度是 cm，当金属圆环连入电路的阻值最大时，金属圆环消耗的电功率为 W。
三、实验探究题（本题包括3个小题，每空（图）2分，共20分）
19. 在研究物质的吸热能力的实验时，用同一电加热器加热某种物质，使其从固态变为液态，直至沸腾，整个过程物质的温度与时间关系图象如图所示，则：
（1）4～11min内，第5min的内能 第8min的内能。（选填“大于”、“小
于”或“等于”）
（2）该物质在 态时比热容较大。（选填“固”或“液”）
（3）0～4min内的分子作用力 （选填“大于”、“小于”或“等于”）19～26min内的分子作用力。
20. 小芸利用如图甲所示的电路“探究电流与电阻的关系”。电源电压为4.5V且保持不变，定值电阻的阻值分别为25Ω、20Ω、15Ω、10Ω，滑动变阻器的规格为“50Ω 1A”。
图甲 图乙
（1）闭合开关前，检查电路。小芸发现有接线错误，且只需要改接一根导线就可以，请在接错的导线上打“×”并画线把它改到正确的位置上。
实验数据 1 2 3 4 5
R/Ω 5 10 15 20 25
I/A 0.40 0.30 0.13 0.10 0.08
排除故障后通过实验得到数据如表所示。在对数据进行分
析，剔除错误数据后，请在图乙的坐标系中制定标度，把表中
数据在坐标系中描点，画出电流与电阻的关系图线，得到电压
一定时电流与电阻的关系。
（3）为了能够顺利完成（2）问中的五次实验，定值电阻两端控制的电压的最小值是 V。
21. 为了测量定值电阻Rx的电阻，现提供如下器材：学生电源、电压表、电流表、开关、滑动变阻器（规格分别为“A. 10Ω 1A”、“B. 20Ω 2A”、“C. 30Ω 1A”）和若干条导线。小军连接如图所示电路，然后闭合开关，移动滑动变阻器的滑片，测量的数据如表所示：
序号 1 2 3 4
电压表示数U/V 3.0 2.5 2.0 1.5
电流表示数I/A 0.10 0.15 0.20 0.25
（1）由表中数据可知：该实验中所选的滑动变阻器的规格应当是 （填序号），待测电阻Rx = Ω。
（2）将上述实验中的定值电阻Rx换成额定电压为2.5V的小灯泡，测小灯泡的电阻，电源电压保持不变，闭合开关，发现小灯泡不亮，电流表的示数很小，那么接下来的操作应该是
A．用手把接线处再拧紧些，排除断路情况
B．断开开关，重新更换新的灯泡进行实验
C．移动滑动变阻器的滑片，继续观察实验现象
D．用电压表逐个检测每个元件，确定故障位置
（3）在（2）问中，当电压表的示数为2.40V时，电流表的示数为0.20A；当电压表的示数为1.50V时，电流表的示数为0.25A；则电压表的示数为1.70V时，电流表的示数可能为 （选填“0.21A”、“0.22A”、“0.23A”或“0.24A”）。
四、综合应用题（本大题共2小题，22小题9分、23小题12分，共21分。解答过程中写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）
22.（9分）如图所示是小美设计的一个简易电子身高测量仪的示意图，电源电压为6V，定值电阻R0＝40Ω，R是一只竖直固定放置的粗细均匀的硬电阻棒，其接入电路的电阻与接入电路的棒长成正比，电压表的示数与身高的关系如下表所示。
身高h/cm 160 165 170 175 180
电压表示数U/V 0 2 3 3.6 4
（1）电路的最大电流是多少A；
（2）当测量身高165cm时，滑动变阻器接入电路的电阻值多大；
（3）当电压表示数为3.5V时，被测同学的身高多少cm。
23. （12分）甲、乙两地相距30km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.4Ω。现输电线在甲、乙两地之间某处发生了短路，为确定短路位置，检修员在甲地利用电压恒为6V的电源、标有“8V 4W”的灯泡L、电压表以及开关等与输电线组成了一个检测电路，如图所示，电压表未画出。闭合开关后，电压表示数为4V（不计温度对灯泡电阻的影响）。求：
（1）灯泡的电阻是多少Ω；
（2）电压表应接在 （选填“AC”、“AB”、“BD”或“CD”）间，短路位置离甲地多少m；
（3）灯泡的实际功率是多少W。
