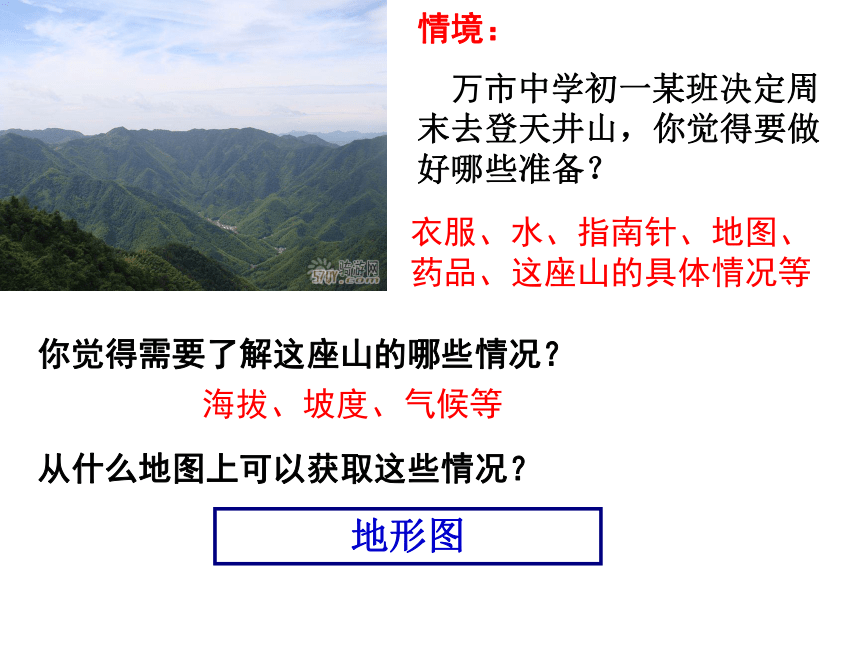

课件22张PPT。综合探究一带着地图定向原野地形图情境：

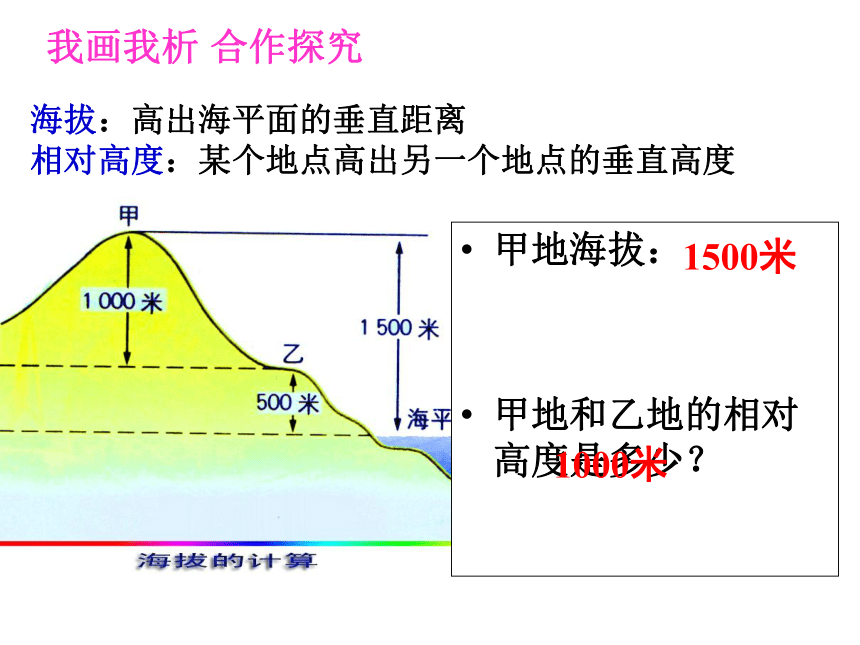

万市中学初一某班决定周末去登天井山，你觉得要做好哪些准备？衣服、水、指南针、地图、药品、这座山的具体情况等你觉得需要了解这座山的哪些情况？从什么地图上可以获取这些情况？海拔、坡度、气候等海拔：高出海平面的垂直距离相对高度：某个地点高出另一个地点的垂直高度甲地海拔：

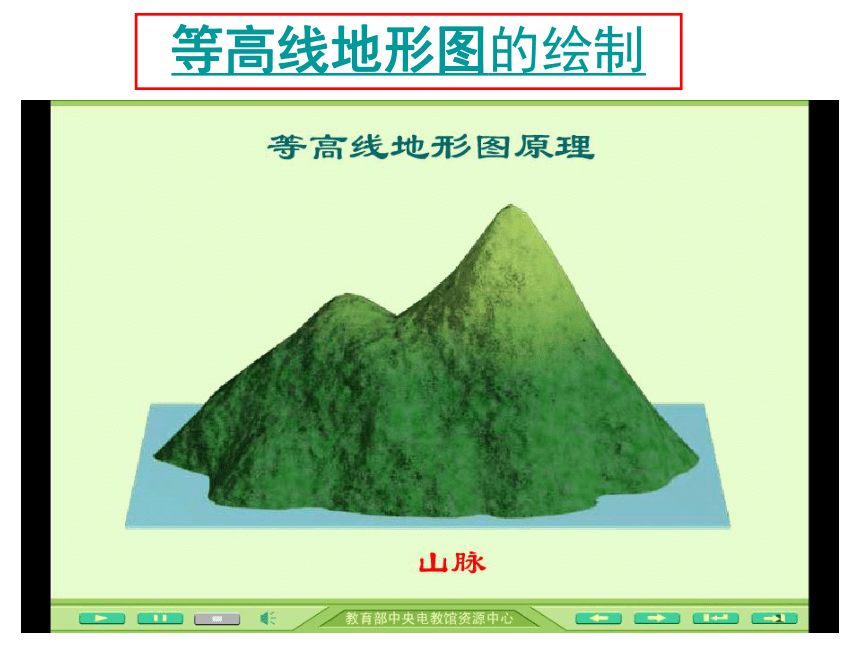

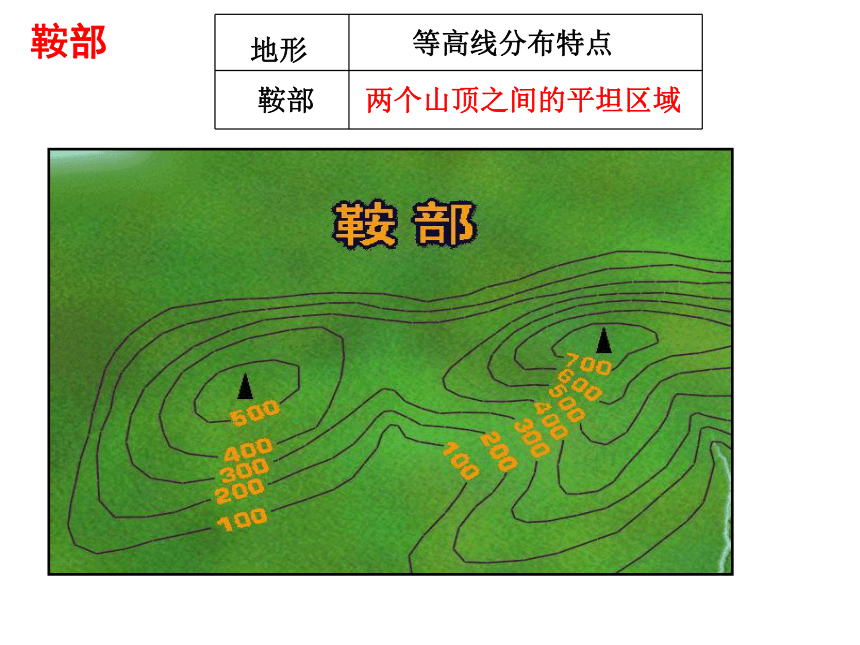

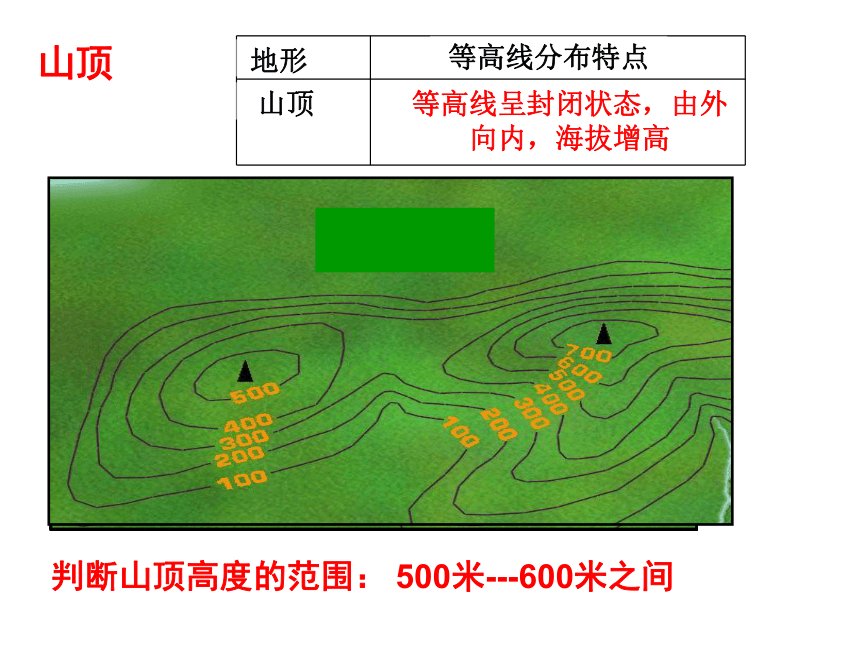

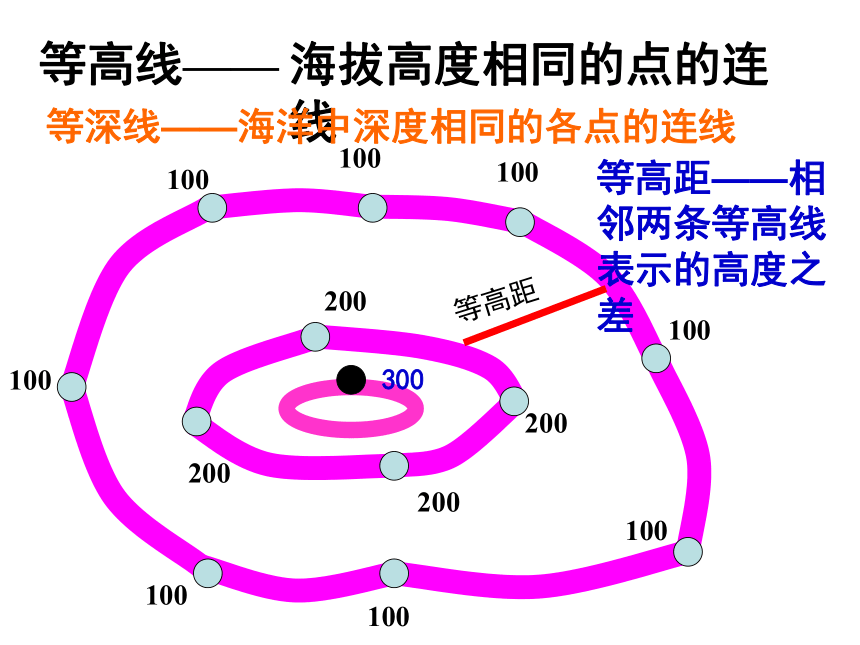

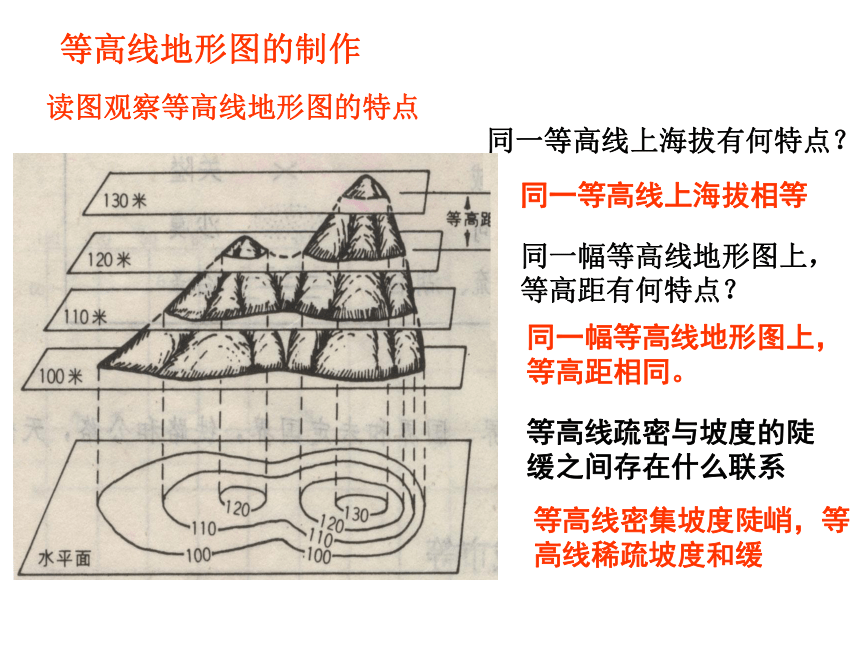

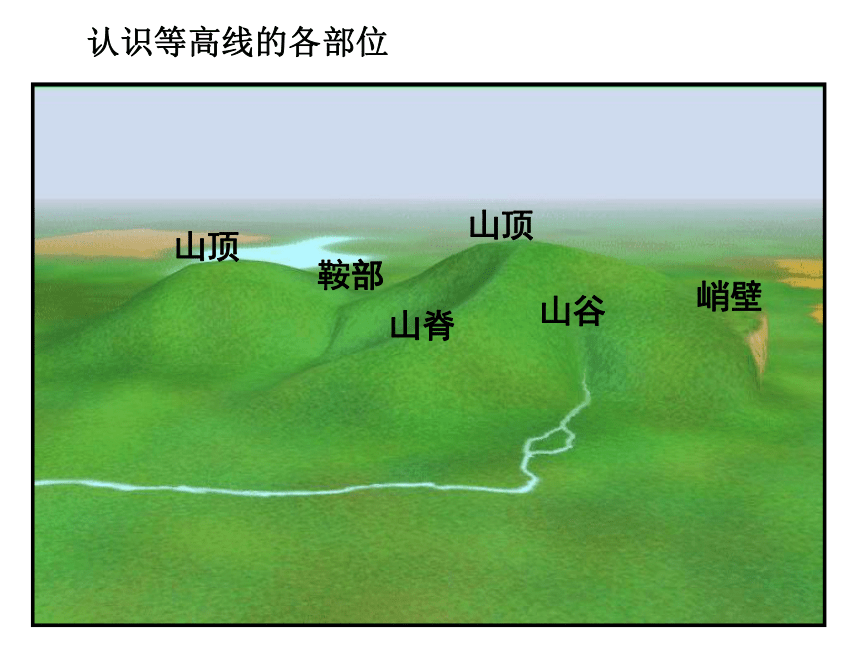

甲地和乙地的相对高度是多少？ 1500米1000米我画我析 合作探究等高线——海拔高度相同的点的连线100100100100100100100100200200200200等深线——海洋中深度相同的各点的连线300等高距——相邻两条等高线表示的高度之差等高线地形图的绘制等高线地形图的制作读图观察等高线地形图的特点同一等高线上海拔相等同一幅等高线地形图上，等高距相同。等高线密集坡度陡峭，等高线稀疏坡度和缓同一等高线上海拔有何特点？同一幅等高线地形图上，等高距有何特点？等高线疏密与坡度的陡缓之间存在什么联系山谷山脊鞍部山顶山顶峭壁认识等高线的各部位山顶等高线呈封闭状态，由外向内，海拔增高山顶等高线分布特点地形判断山顶高度的范围：500米---600米之间鞍部两个山顶之间的平坦区域鞍部等高线分布特点地形峭壁几条等高线相交山坡接近于垂直峭壁等高线分布特点地形特征地形山脊等高线向海拔高处凸出-----形成河流山谷等高线向海拔低处凸出山脊等高线分布特点地形山谷陡坡、缓坡等高线稀疏缓坡等高线密集陡坡等高线分布特点地形等高线呈封闭状态,由外向内,海拔增高等高线重叠处 等高线向海拔低处凸出等高线向海拔高处凸出两个山顶之间平坦区域山顶山脊山谷鞍部峭壁陡坡等高线密集 缓坡等高线稀疏 请根据此处地形图表示的是山谷还是山脊？1、分层设色地形图，是在等高线地形图的基础上绘制的。它能够直观地告诉我们地势的起伏状况。分层设色地形图分层设色地形图 常常用“陆高海深”图例来表示海拔高度的变化 海洋——蓝色
平原——绿色
低山丘陵——黄色
山地和高原——棕褐色在分层设色地图上，不同深浅的绿色所表示的海拔有什么不同？在分层设色地图上，不同深浅的蓝色所表示的海洋深度有什么不同？在分层设色地图上，不同深浅的棕褐色所表示的海拔有什么不同？DE线的海拔是怎样变化的？你能用图表示出来吗？地形剖面图地形剖面图地形剖面图是以等高线为基础绘制而成的；在等高线地形图上，沿着某个方向画一直线，然后将该线与等高线的交点一一投射到间隔高度相同的平行线上，把这些交点用平滑的曲线连接起来，就得到地形剖面图。练习：绘制某一地区的地形剖面图1．从山麓甲、已到山顶丙怎么走最省力？怎么走最安全？怎么走最近？
2．A、B、C、D、E各表示什么？
3．图中小河Ｆ和Ｉ支流，请分析判断哪条绘制正确，哪条不正确？请说明理由．
4．丙、丁两个山顶的相对高度是　　　米。
5．图中的等高距是： 米。
6．山顶丙在山顶丁的　　　　方向。当堂检测 查漏补缺
