动态电路

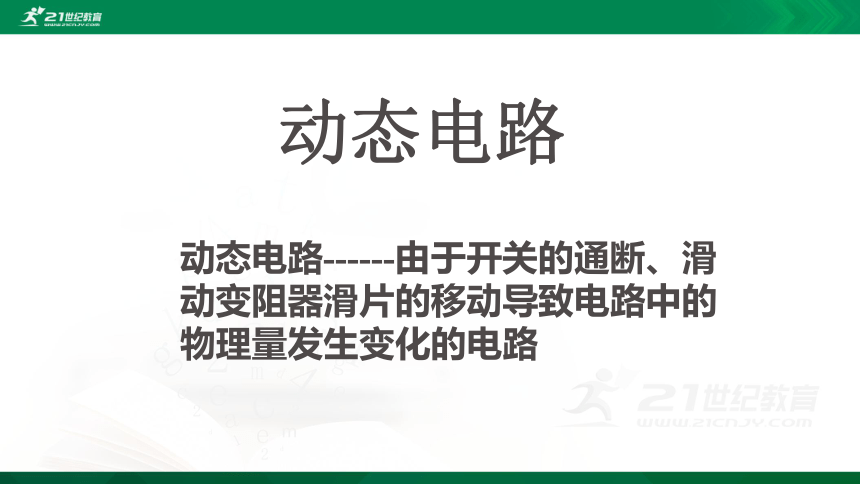

动态电路------由于开关的通断、滑动变阻器滑片的移动导致电路中的物理量发生变化的电路
温故知新

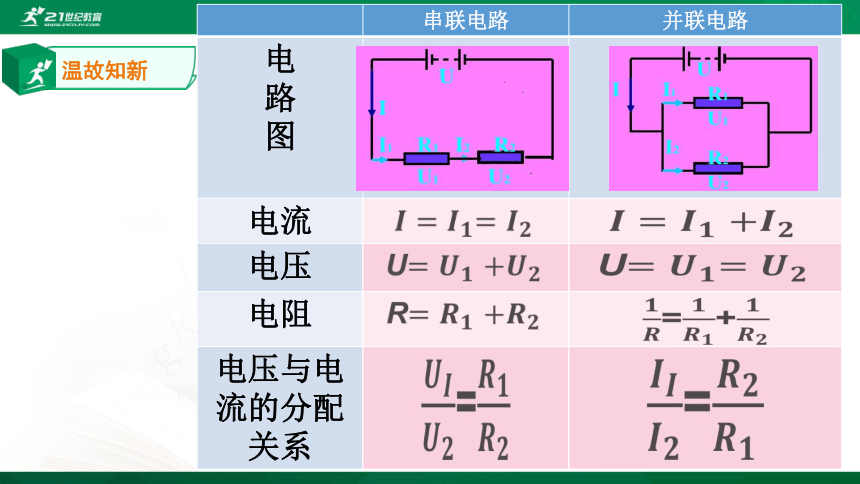

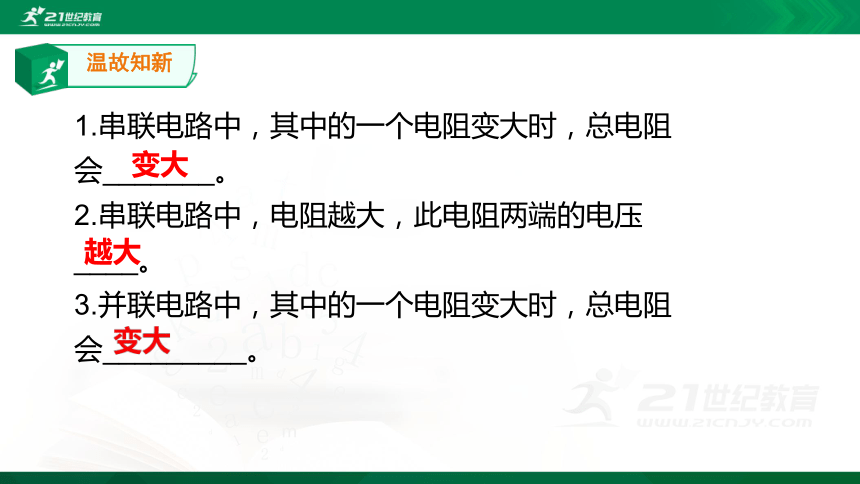

1.串联电路中，其中的一个电阻变大时，总电阻
会_______。
2.串联电路中，电阻越大，此电阻两端的电压____。
3.并联电路中，其中的一个电阻变大时，总电阻会_________。
变大
越大
温故知新
动态电路类型

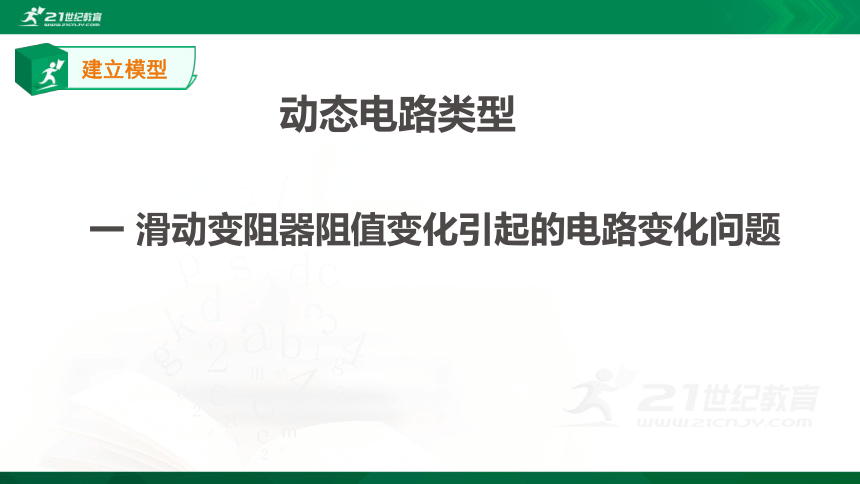

一 滑动变阻器阻值变化引起的电路变化问题
建立模型

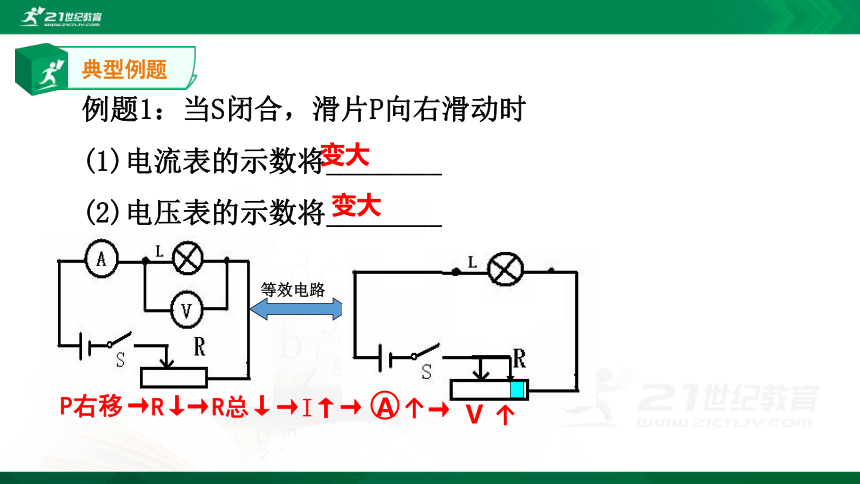

例题1：当S闭合，滑片P向右滑动时
(1)电流表的示数将________
(2)电压表的示数将________
变大
变大
等效电路
P右移
→
R↓
→R总↓
→I↑
→
A
↑
→
V
↑
典型例题

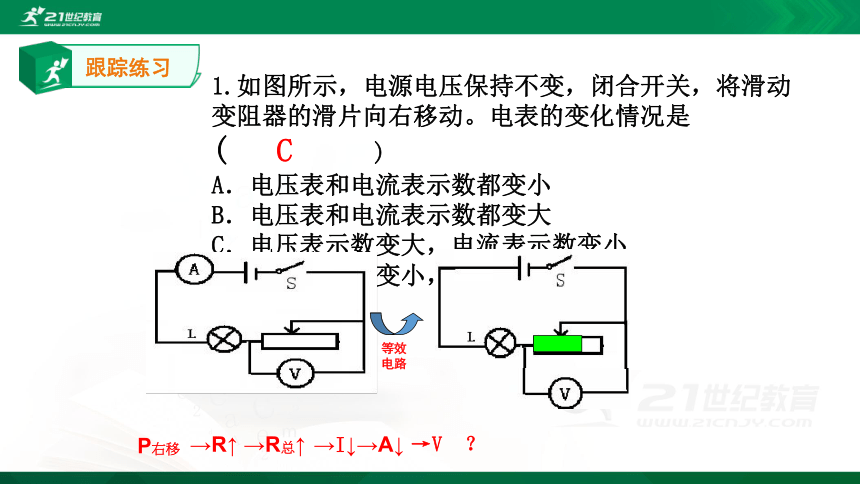

1.如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是( C )
A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
等效电路
P右移
→
R↑
→R总↑
→I↓
→A↓
→V ？
跟踪练习

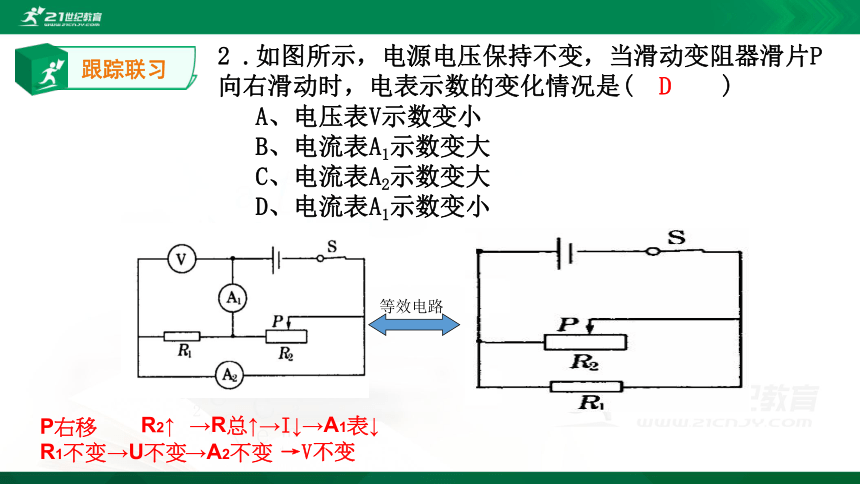

2 .如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是( D )
A、电压表V示数变小
B、电流表A1示数变大
C、电流表A2示数变大
D、电流表A1示数变小
等效电路
P右移
R2↑
→R总↑
→I↓
→A1表↓
R1不变
→U不变
→A2不变
→V不变
跟踪联习

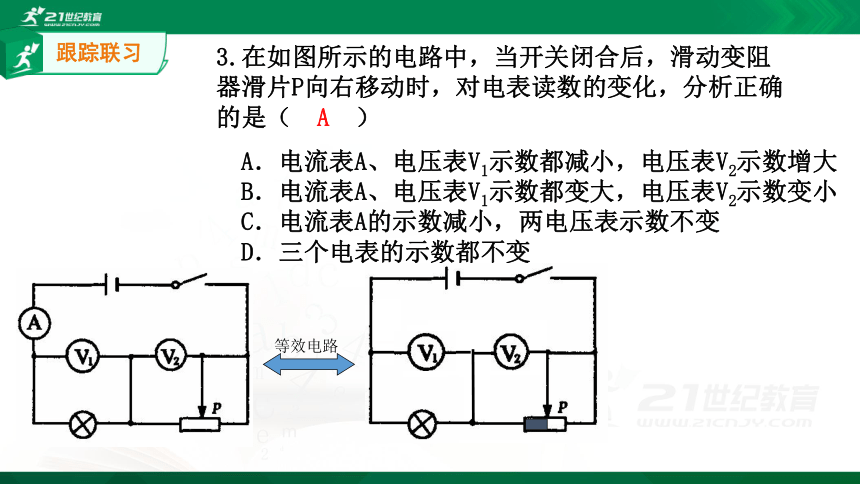

3.在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（ A ）
A．电流表A、电压表V1示数都减小，电压表V2示数增大
B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
等效电路
跟踪联习
动态电路类型
二 开关通断引起的电路变化问题
建立模型
例题2：在如图所示的电路中，将开关K由断开到闭合时，电流表的示数将______，电压表的示数将________(均填“变大”“变小”或“不变”)。
变大
变大
断开
闭合
开关有断开到闭合
R ↓
→I ↑
→A ↑
→V ↑
典型例题
1.如图所示的电路中，电源电压恒定不变， 当开关S闭合时（ C ）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
S断开
S闭合
跟踪联习
2. 如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（ C ）
A．L1亮度增大，电流表示数不变
B．L1亮度不变，电流表示数不变
C．L1亮度不变，电流表示数变小
D．L1亮度减小，电流表示数变小
S1 S2闭合
S2断开
跟踪联习
解题方法
局部
整体
局部
注意：抓住题中不变的量，如电源电压不变， 定值电阻阻值不变, 灯泡电阻不变。
方法总结
1 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( A )
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大
等效电路
P右移
→
R2↓
→R总↓
→I↑
→A↑
→V1↑
→U不变
→V2 ↓
2.如图所示的电路中，电源电压保持不变。开关S闭合，将滑动变阻器的滑片P向右移动，下列说法正确的是（ B ）
A. 电流表示数变小，电压表示数变大
B. 电流表示数不变，电压表示数变小
C. 电流表示数不变，电压表示数不变
D. 电流表示数变大，电压表示数变小
等效电路
P右移
→
R2不变
→R总不变
→I不变
→A不变
→V变小
3 如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（ ）
A．两表示数均变大 B．两表示数均变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
S1 S3断开
S2闭合
S1 S3闭合
S2断开
A
开关通断
I变大
A变大
U变大
V变大
专题小结
动态电路分析的关键：
化动为静
即画出等效电路图，在结合欧姆定律等规律就能解决这类问题
方法总结
1. 如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则（ C ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
S1 S2闭合
S2断开
拓展提高
2、如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是（ B ）
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变
D．电流表示数不变，电压表示数变小
S2掷到1
S2掷到2
对比
V
V
不变
A
拓展提高
