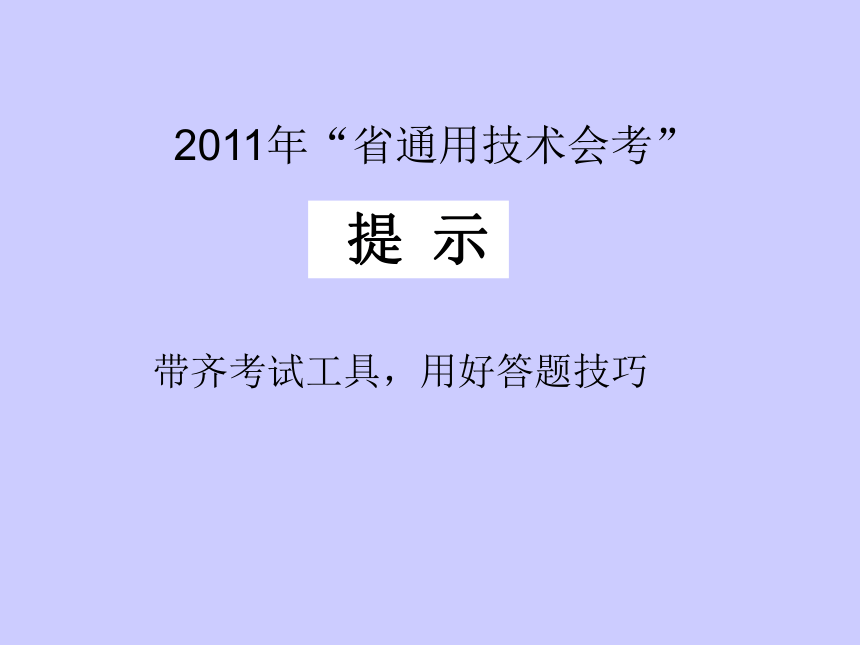

2011年“省通用技术会考”
提 示
带齐考试工具，用好答题技巧

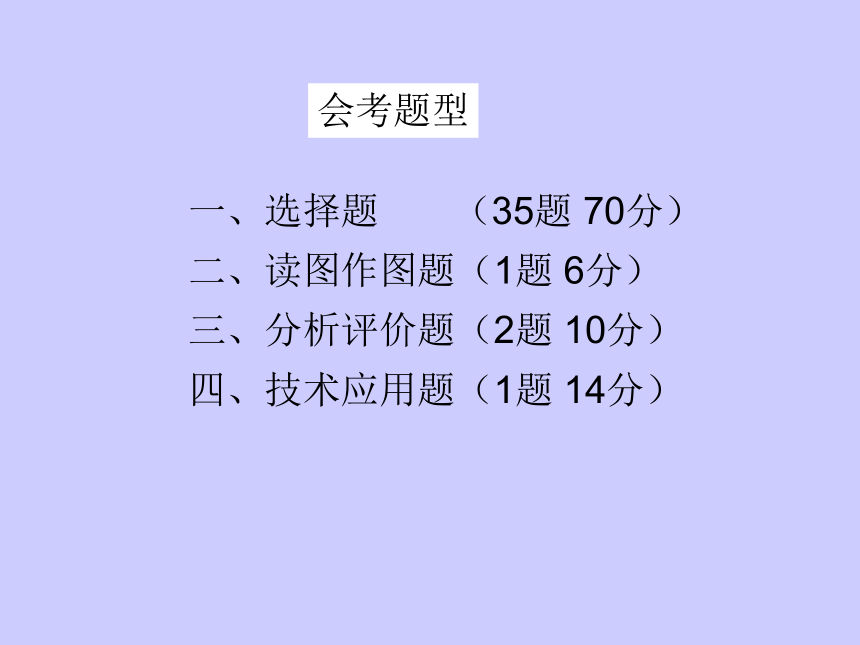

会考题型
一、选择题 （35题 70分）
二、读图作图题（1题 6分）
三、分析评价题（2题 10分）
四、技术应用题（1题 14分）

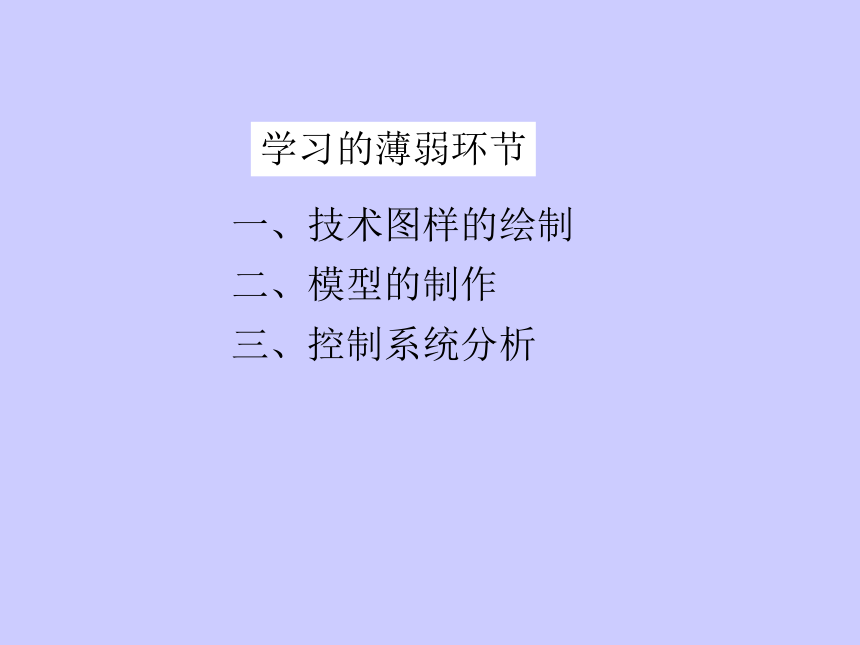

学习的薄弱环节
一、技术图样的绘制
二、模型的制作
三、控制系统分析

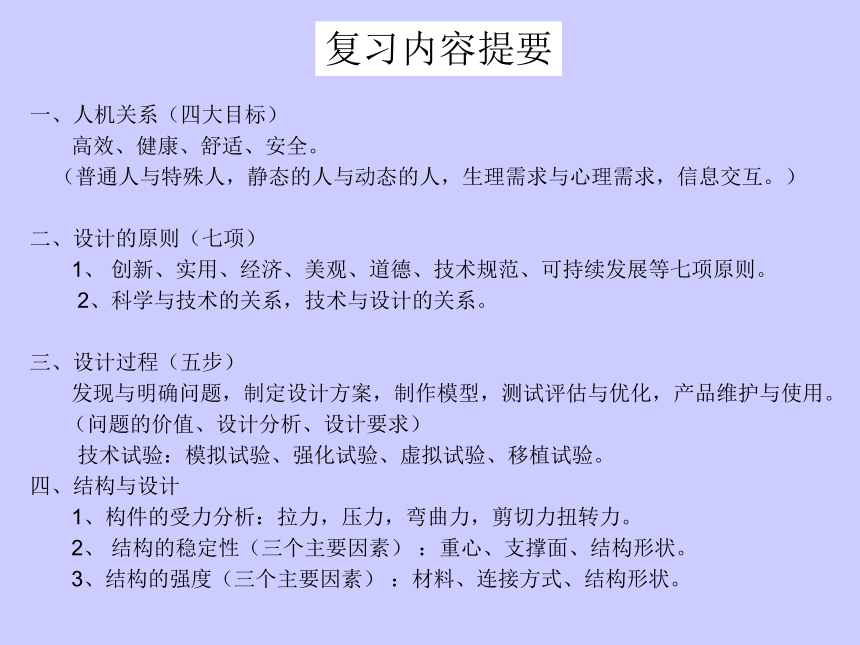

复习内容提要
一、人机关系（四大目标）
高效、健康、舒适、安全。
（普通人与特殊人，静态的人与动态的人，生理需求与心理需求，信息交互。）
二、设计的原则（七项）
1、 创新、实用、经济、美观、道德、技术规范、可持续发展等七项原则。
2、科学与技术的关系，技术与设计的关系。
三、设计过程（五步）
发现与明确问题，制定设计方案，制作模型，测试评估与优化，产品维护与使用。
（问题的价值、设计分析、设计要求）
技术试验：模拟试验、强化试验、虚拟试验、移植试验。
四、结构与设计
1、构件的受力分析：拉力，压力，弯曲力，剪切力扭转力。
2、 结构的稳定性（三个主要因素） ：重心、支撑面、结构形状。
3、结构的强度（三个主要因素） ：材料、连接方式、结构形状。

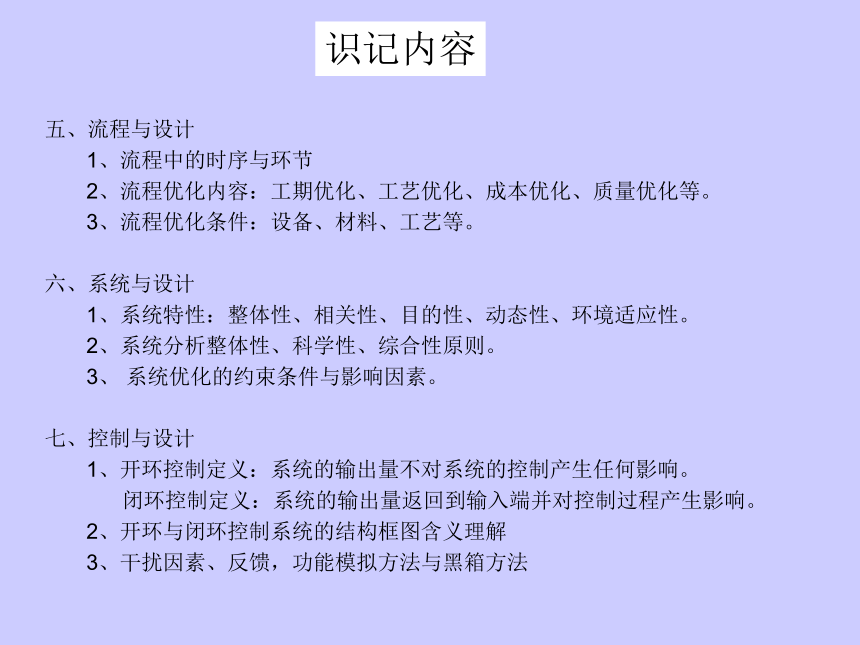

识记内容
五、流程与设计
1、流程中的时序与环节
2、流程优化内容：工期优化、工艺优化、成本优化、质量优化等。
3、流程优化条件：设备、材料、工艺等。
六、系统与设计
1、系统特性：整体性、相关性、目的性、动态性、环境适应性。
2、系统分析整体性、科学性、综合性原则。
3、 系统优化的约束条件与影响因素。
七、控制与设计
1、开环控制定义：系统的输出量不对系统的控制产生任何影响。
闭环控制定义：系统的输出量返回到输入端并对控制过程产生影响。
2、开环与闭环控制系统的结构框图含义理解
3、干扰因素、反馈，功能模拟方法与黑箱方法

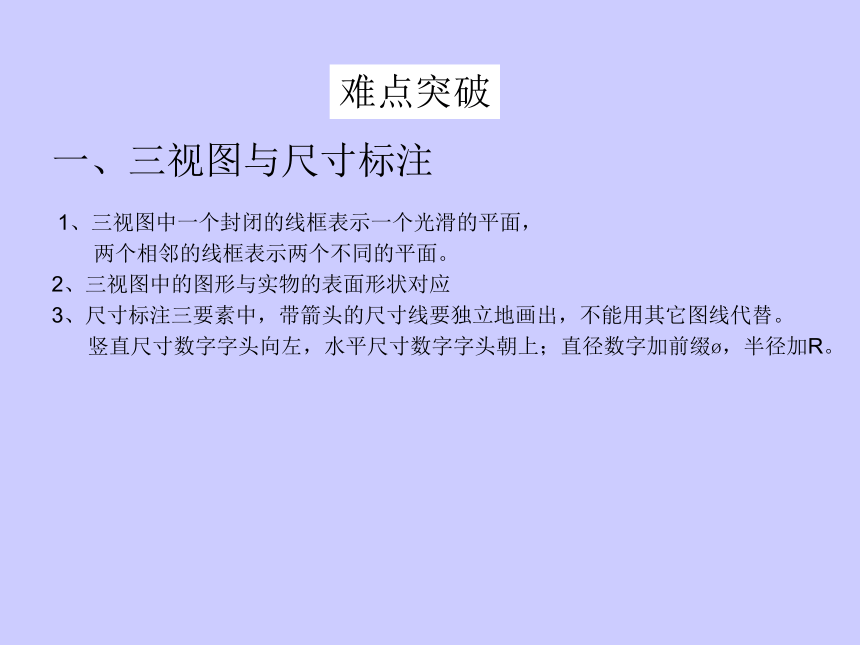

难点突破
一、三视图与尺寸标注
1、三视图中一个封闭的线框表示一个光滑的平面，
两个相邻的线框表示两个不同的平面。
2、三视图中的图形与实物的表面形状对应
3、尺寸标注三要素中，带箭头的尺寸线要独立地画出，不能用其它图线代替。
竖直尺寸数字字头向左，水平尺寸数字字头朝上；直径数字加前缀 ，半径加R。
难点突破

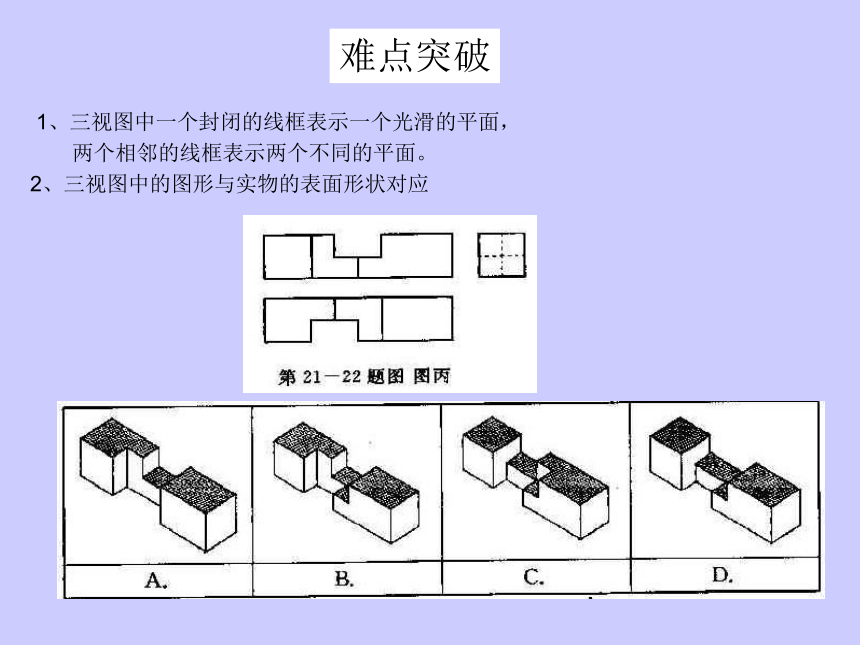

1、三视图中一个封闭的线框表示一个光滑的平面，
两个相邻的线框表示两个不同的平面。
2、三视图中的图形与实物的表面形状对应
难点突破

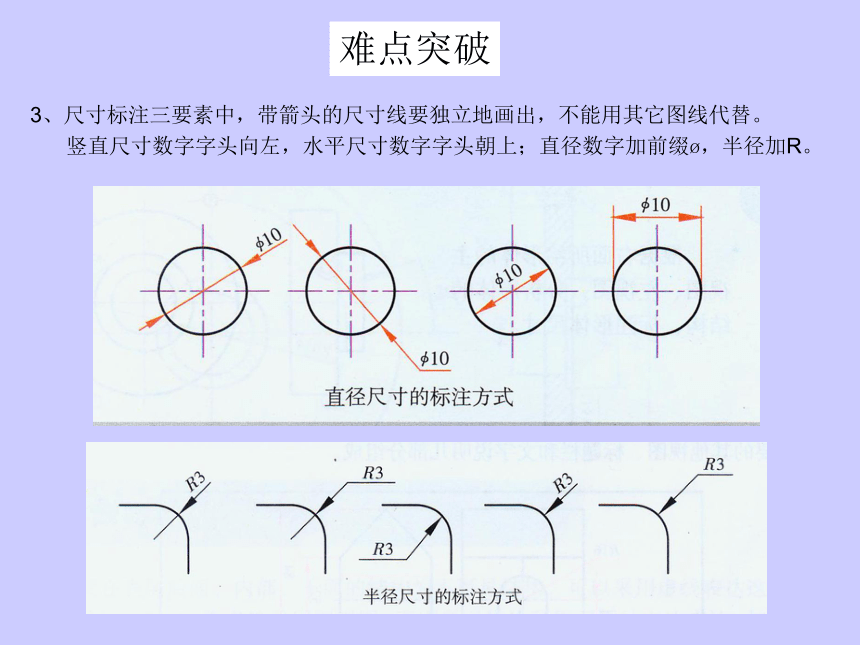

3、尺寸标注三要素中，带箭头的尺寸线要独立地画出，不能用其它图线代替。
竖直尺寸数字字头向左，水平尺寸数字字头朝上；直径数字加前缀 ，半径加R。
难点突破

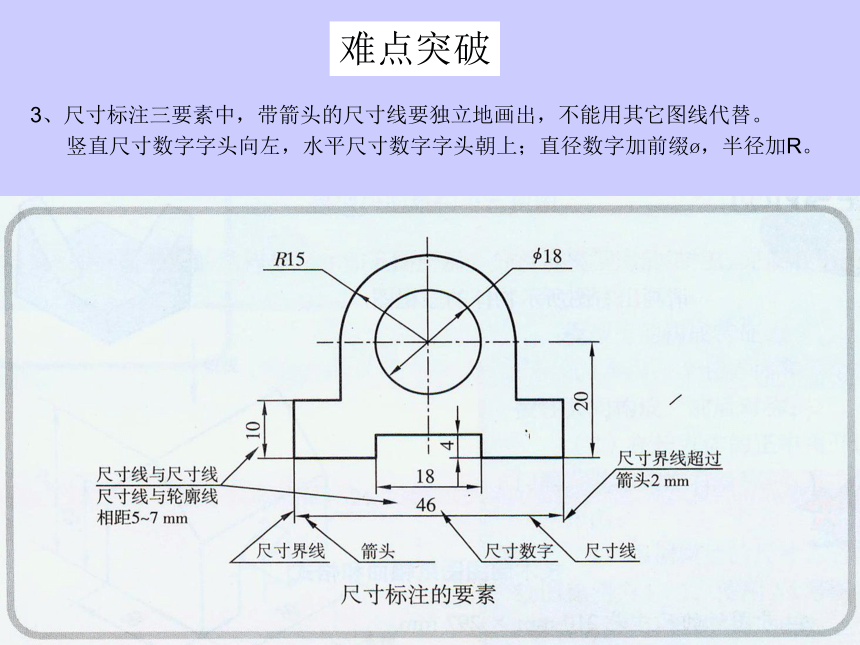

3、尺寸标注三要素中，带箭头的尺寸线要独立地画出，不能用其它图线代替。
竖直尺寸数字字头向左，水平尺寸数字字头朝上；直径数字加前缀 ，半径加R。
难点突破
二、模型制作
1、钳工工艺：划线（冲样） 、锯削、锉削、钻孔、攻丝、套
丝等。上述工艺操作目的，要用到的工具名称，操作要领、
操作安全注意事项，操作失误产生的结果与原因。
2、构件间的连接方式及常用的连接件
3、表面处理的目的、类型与方法
4、名词解释
倒角、样冲、攻丝、套丝、铰连接、榫连接
难点突破
二、模型制作
1、钳工工艺：划线（冲样） 、锯削、锉削、钻孔、攻丝、套
丝等。上述工艺操作目的，要用到的工具名称，操作要领、
操作安全注意事项，操作失误产生的结果与原因。
2、构件间的连接方式及常用的连接件
3、表面处理的目的、类型与方法
4、名词解释
倒角、样冲、攻丝、套丝、铰连接、榫连接
加工内螺纹
加工外螺纹
样冲——用以在工件上打出样冲眼的工具
榫 连 接
铰 连 接
难点突破
三、控制系统分析
1、开环与闭环控制系统的框图描述与含义（能各举一例）
2、控制系统的开环与闭环方式的判别。
3、控制系统中各部分（环节）的具体对应
难点突破
1、开环与闭环控制系统的框图描述与含义（能各举一例）
控制器
执行器
被控对象
控制量
输入量
(给定量)
被控量
检测装置
+
_
比较器
难点突破
2、控制系统的开环与闭环方式的判别。
开环控制事例
1、交通信号灯
2、人体感应自动控制水笼头
3、定时控制的电扇
4、程序控制的洗衣机
5、各种防盗报警器
6、光控、声控、磁控等控制
闭环控制事例
1、冰箱
2、空调机
3、高压锅与电饭煲
4、导弹
5、水压、水位控制系统
6、恒温、恒速、恒压等控制
开环控制系统是根据事先的设定或触发进行工作的。
闭环控制系统能根据控制的结果，相应调整工作状态而使控制的结果准确和稳定。
难点突破
3、控制系统中各部分（环节）的具体对应
输入量——控制系统的给定量
控制器——对输入信号进行处理并发出控制命令的装置或元件。
执行器——直接对被控对象进行控制的装置或元件。
被控对象——控制系统中所要求控制的装置或生产过程。
输出量——控制系统所要控制的量。
控制器
执行器
被控对象
控制量
输入量
(给定量)
被控量
检测装置
+
_
比较器
