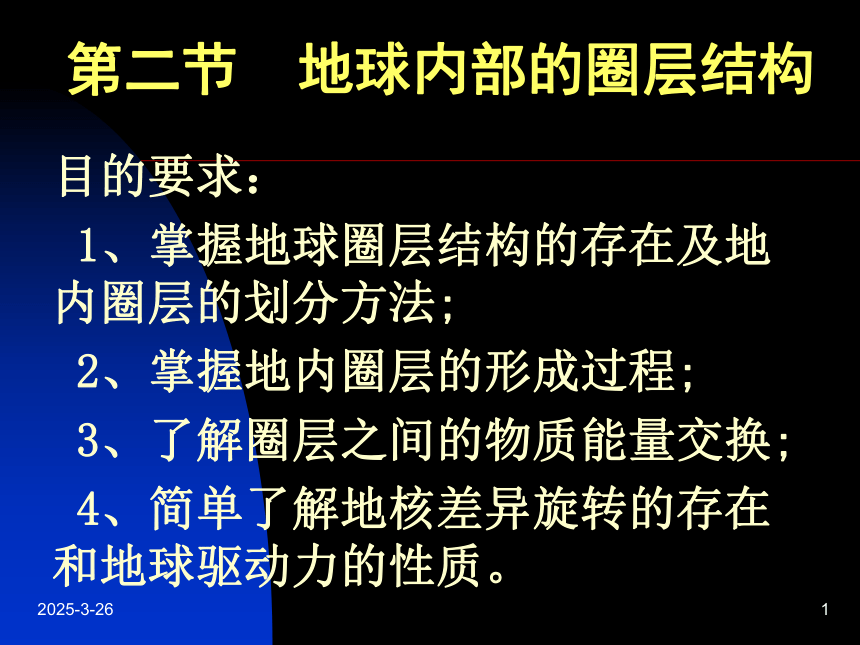

第二节 地球内部的圈层结构
目的要求：
1、掌握地球圈层结构的存在及地内圈层的划分方法;
2、掌握地内圈层的形成过程;
3、了解圈层之间的物质能量交换;
4、简单了解地核差异旋转的存在和地球驱动力的性质。

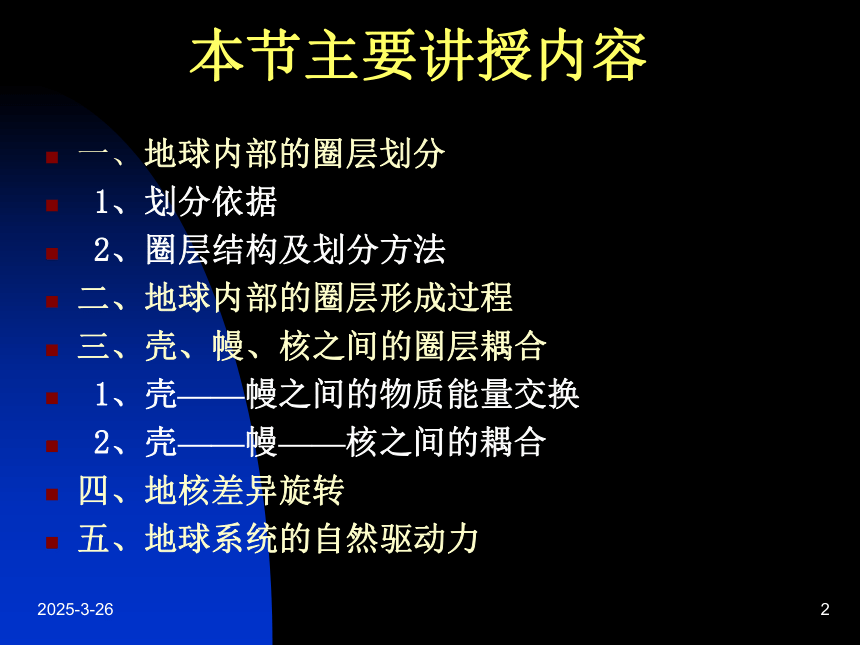

本节主要讲授内容
一、地球内部的圈层划分
1、划分依据
2、圈层结构及划分方法
二、地球内部的圈层形成过程
三、壳、幔、核之间的圈层耦合
1、壳——幔之间的物质能量交换
2、壳——幔——核之间的耦合
四、地核差异旋转
五、地球系统的自然驱动力

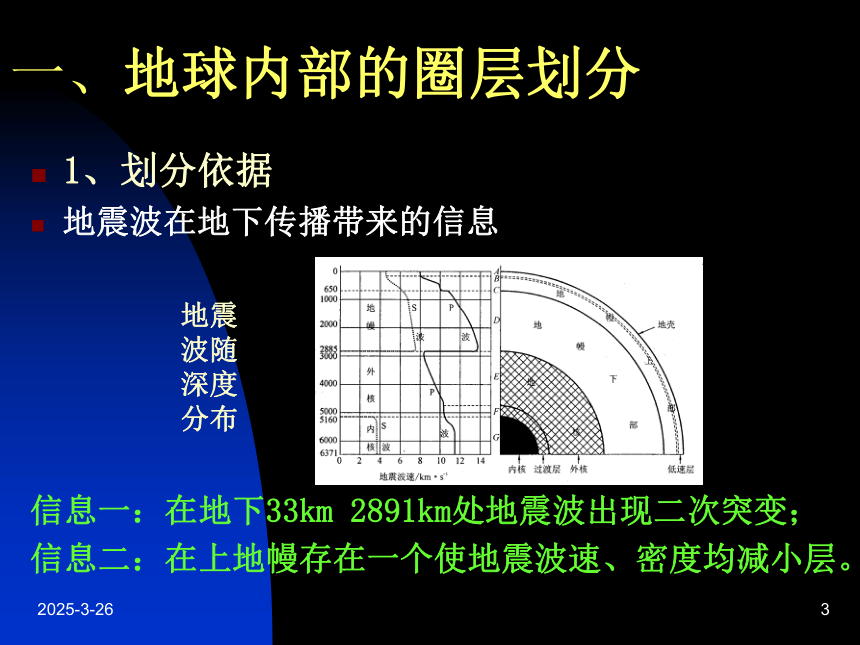

一、地球内部的圈层划分
1、划分依据
地震波在地下传播带来的信息
信息一：在地下33km 2891km处地震波出现二次突变；
信息二：在上地幔存在一个使地震波速、密度均减小层。
地震波随深度分布

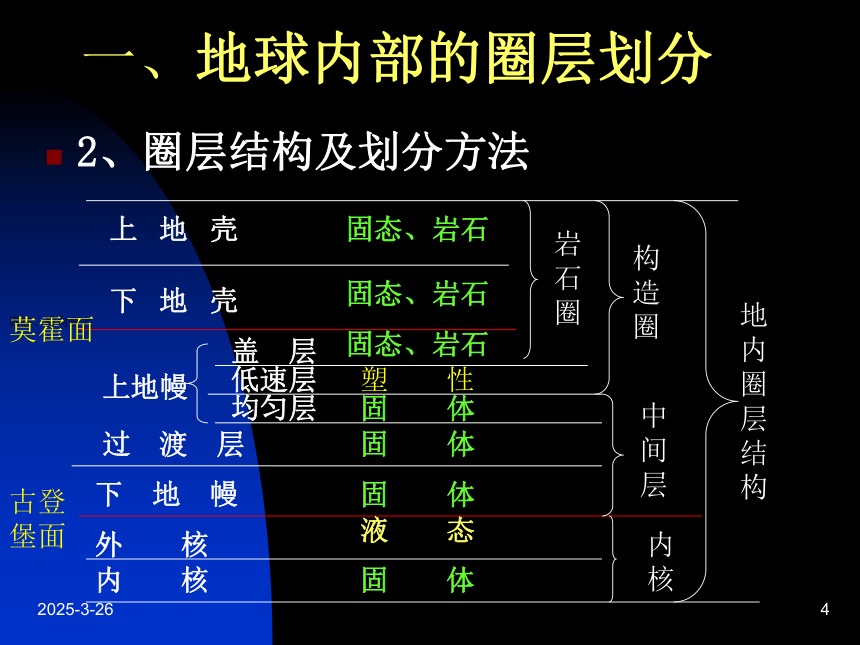

一、地球内部的圈层划分
2、圈层结构及划分方法
上 地 壳
下 地 壳
上地幔
过 渡 层
下 地 幔
固态、横向变大
固态、岩石
盖 层
低速层
均匀层
固态、岩石
固态、岩石
塑 性
固 体
固 体
固 体
莫霍面
古登堡面
液 态
固 体
岩石圈
构造圈
中间层
外 核
内 核
内核
地内圈层结构

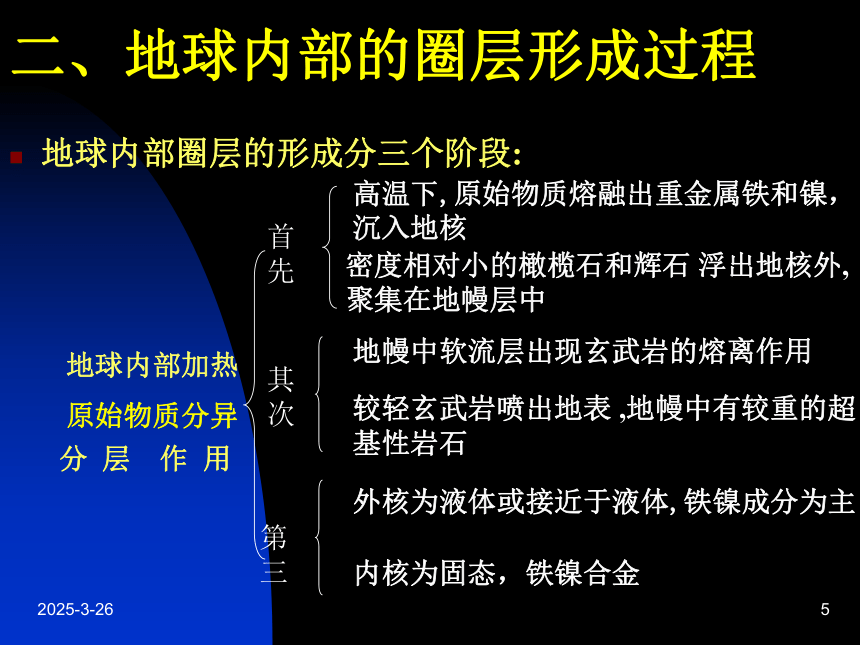

二、地球内部的圈层形成过程
地球内部圈层的形成分三个阶段:
地球内部加热
高温下,原始物质熔融出重金属铁和镍，沉入地核
密度相对小的橄榄石和辉石 浮出地核外,聚集在地幔层中
原始物质分异
分 层 作 用
首先
其次
第三
地幔中软流层出现玄武岩的熔离作用
较轻玄武岩喷出地表 ,地幔中有较重的超基性岩石
外核为液体或接近于液体,铁镍成分为主
内核为固态，铁镍合金
三、壳、幔、核之间的圈层耦合
1、壳——幔之间的物质交换和动力反馈
上地幔中的岩浆侵入或喷出地表，补充地壳物质组成
能量传给地壳后，地壳、岩石圈产生运动
地壳运动中下沉入岩浆，发生重熔
大西洋、太平洋之间地壳与地幔物质能量交换图
思考：仔细阅读地图，说说是否存在错误的地方？
三、壳、幔、核之间的圈层耦合
2、壳——幔——核之间的耦合
冷地壳俯冲下沉并越过上下地幔之间的界面
压迫推动产生于下地幔与外核界面的超级热幔柱
能量从外核传入下地幔又传入上地幔直至地壳
大洋板块俯冲入地幔引进超级热幔柱示意图
四、地核差异旋转
地核与地球整体存在旋转不一样现象
1.1о—v3.2о /年
发现：地震波速的传播是轴对称各向异性的，这个对称轴与地轴不重合，且在不段变化。
原因：地球内部驱动源差异，外核呈液态，地球在自转过程中地核与外部地幔、地壳自转速度不一样
实质：内核比整体地球在自转过程中要自西向东多转
五、地球系统的自然驱动力
自然驱动力造成地球的演化和发展
地球系统的自然驱动力包括内力和外力两个方面
外力：主要指太阳能
内力：主要是地球内部各种能量
时
间
长期演化：内、外两方面同时推动板块构造运动
短期变化：古气候、生物地球化学循环、物理气候系统、人类活动四个因素的作用。
形
式
本节思考与练习
1、列表比较地内三大圈层之间的关系。
2、简述软流层在地球演化过程中的作用。
3、画一张地球内部结构图，标出地壳、上地壳、下地壳、上地幔、软流层、盖层、岩石圈、构造层，并说说它们之间的关系。
4、说说地壳 –地幔之间的物质、能量的交换，运用哲学原理分析其中的道理。
5、造成地核差异旋转的主要原因是什么？
深层次思考
1、呈液态的地球外核具有一定的流动性，它是否与地表存在密切联系，运用课外时间查阅相关资料加以分析说明。
2、地震波中的横波在穿越外核时突然消失，为什么在内核中又重新出现？
