自行车模型的设计与制作

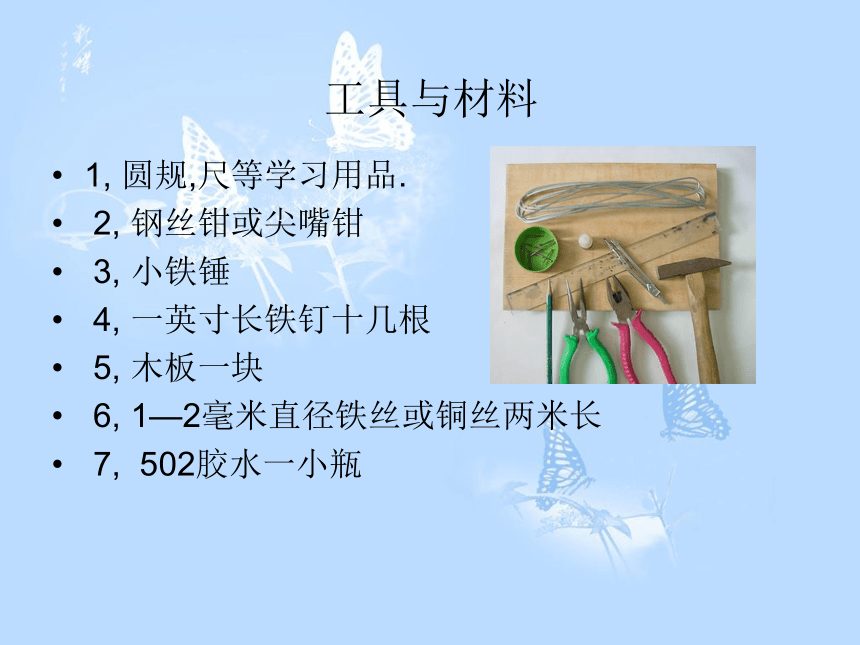

工具与材料
1, 圆规,尺等学习用品.
2, 钢丝钳或尖嘴钳
3, 小铁锤
4, 一英寸长铁钉十几根
5, 木板一块
6, 1—2毫米直径铁丝或铜丝两米长
7, 502胶水一小瓶
制作过程

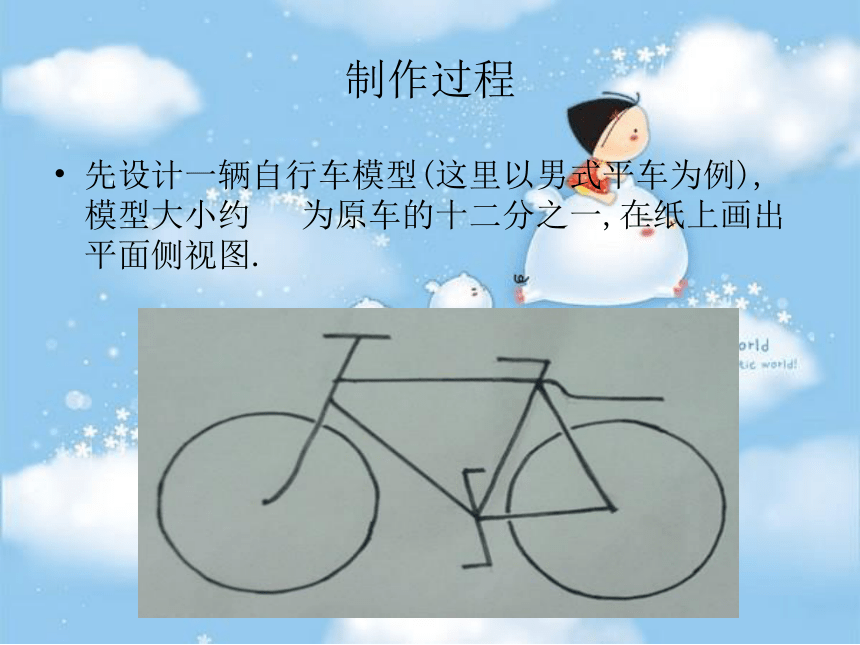

先设计一辆自行车模型(这里以男式平车为例), 模型大小约 为原车的十二分之一,在纸上画出平面侧视图.
二

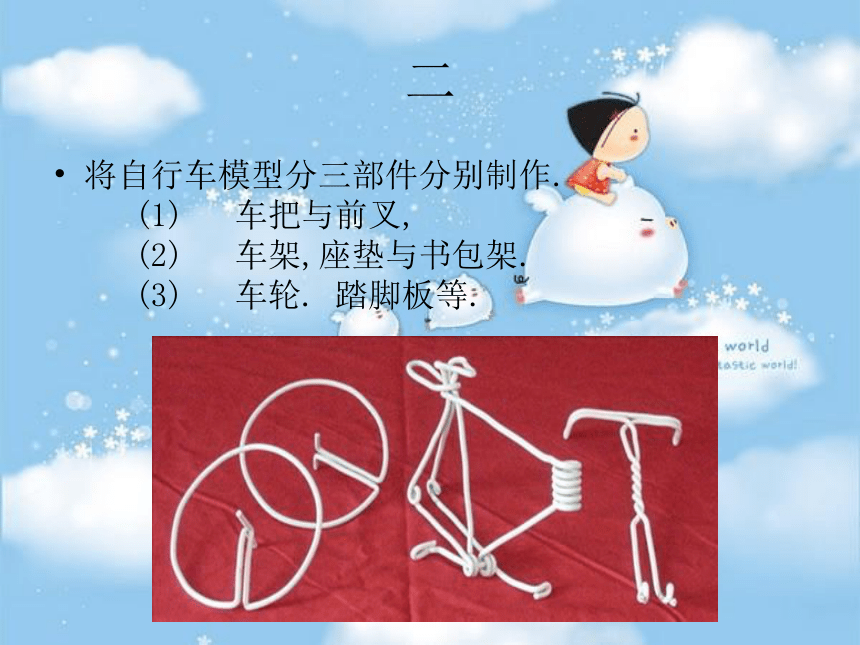

将自行车模型分三部件分别制作.
(1) 车把与前叉,
(2) 车架,座垫与书包架.
(3) 车轮. 踏脚板等.
三

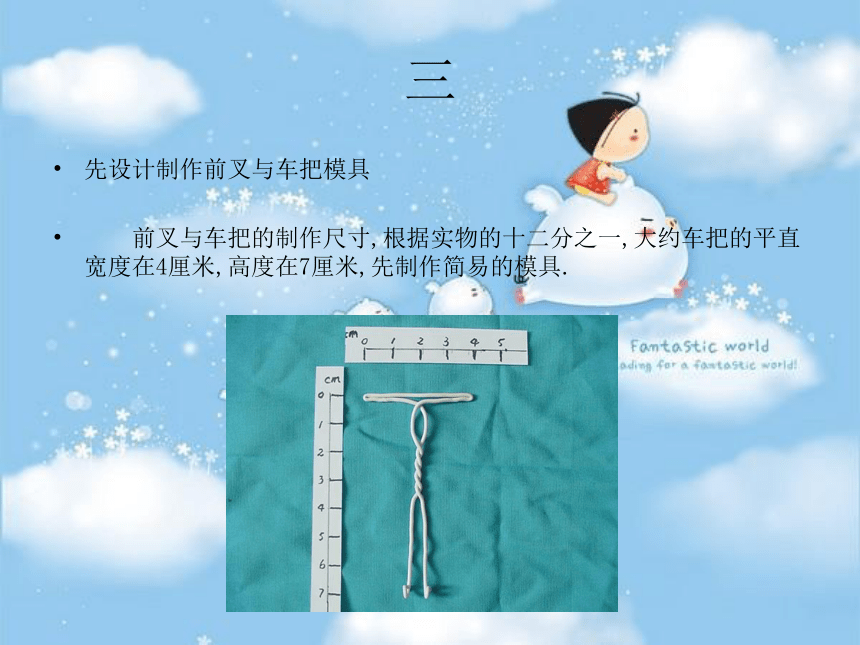

先设计制作前叉与车把模具
前叉与车把的制作尺寸,根据实物的十二分之一,大约车把的平直宽度在4厘米,高度在7厘米,先制作简易的模具.
四

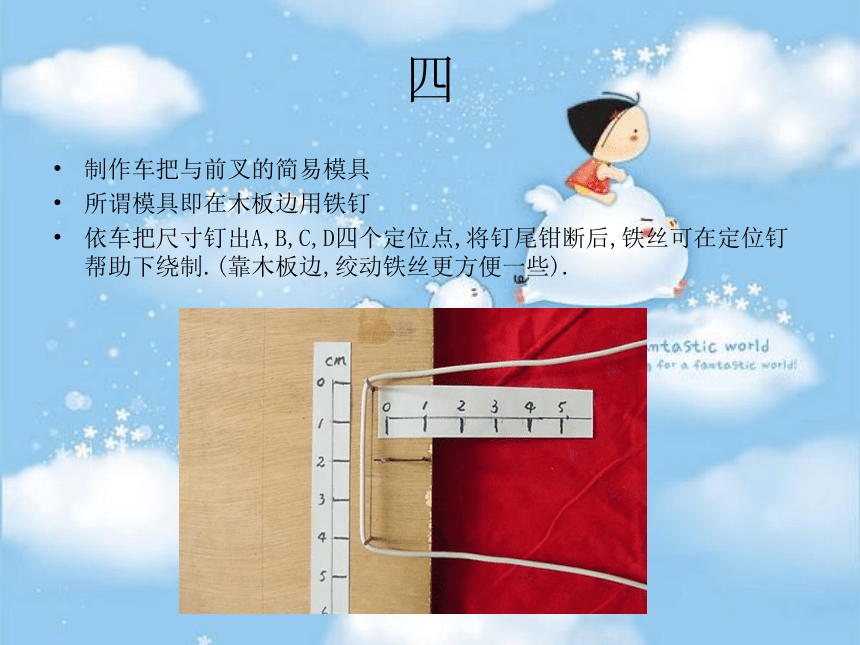

制作车把与前叉的简易模具
所谓模具即在木板边用铁钉
依车把尺寸钉出A,B,C,D四个定位点,将钉尾钳断后,铁丝可在定位钉帮助下绕制.(靠木板边,绞动铁丝更方便一些).
五

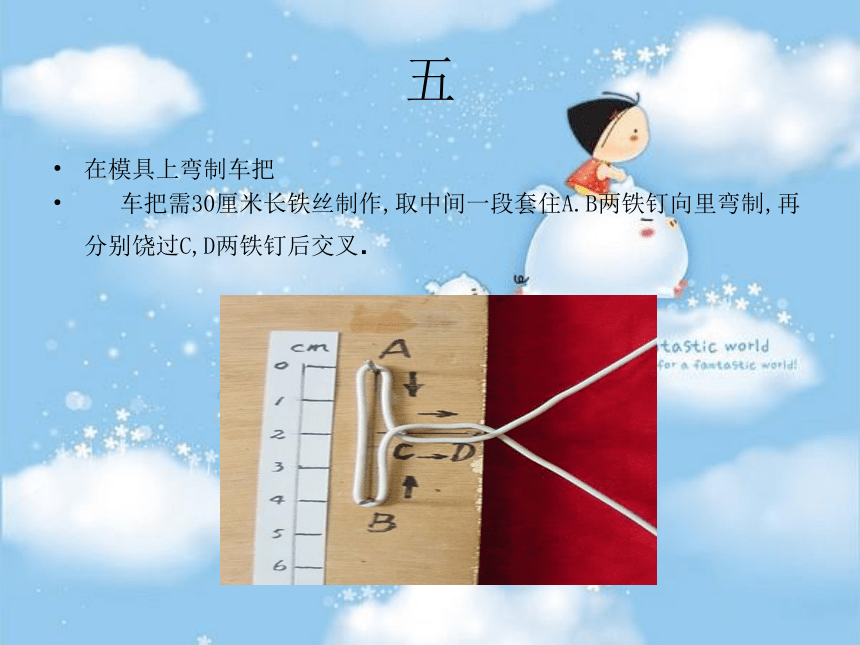

在模具上弯制车把
车把需30厘米长铁丝制作,取中间一段套住A.B两铁钉向里弯制,再分别饶过C,D两铁钉后交叉.
六

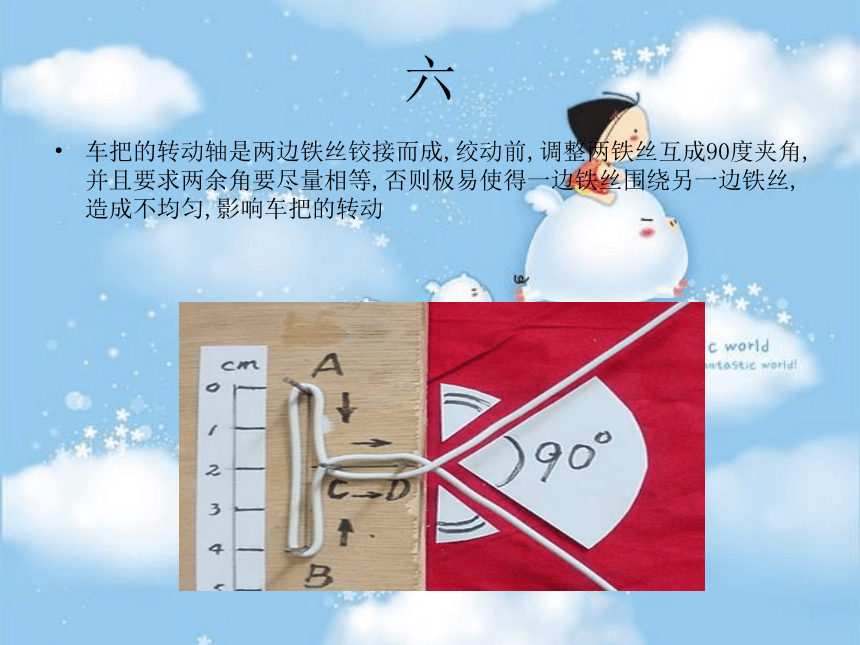

车把的转动轴是两边铁丝铰接而成,绞动前,调整两铁丝互成90度夹角,并且要求两余角要尽量相等,否则极易使得一边铁丝围绕另一边铁丝,造成不均匀,影响车把的转动
七

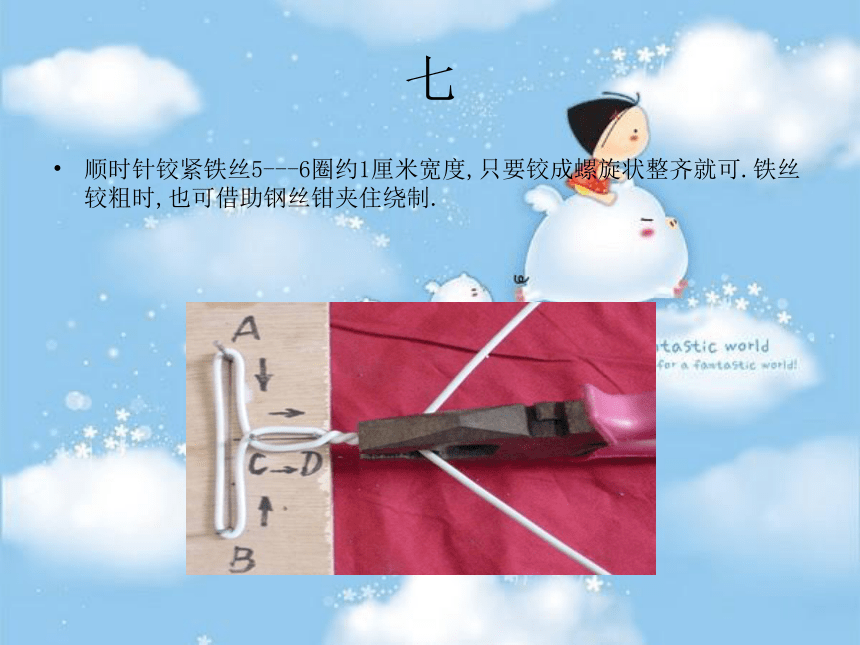

顺时针铰紧铁丝5---6圈约1厘米宽度,只要铰成螺旋状整齐就可.铁丝较粗时,也可借助钢丝钳夹住绕制.
八
前叉车轴孔的模具制作
要求高低整齐,孔径一致,我们也可以制作一个简易模具,一根铁钉钉在前叉部位”E”处,另外一根距离3厘米”F“点钉上铁钉后，再向下折弯９０度．模具即成。
九
做前叉车轴孔
只要在模具上扳动铁丝,绕过铁钉180度后, 把前叉反过来套上,再绕过铁钉180度,钳紧即可. 车把前叉组件制作好了.
十
车架模具制作
先将画好的自行车设计图放在一块木板上用铁钉钉出G,H,I,J,K,L, 六个定位点.L点是为座垫留出的铁丝长度
自行车模型的设计与制作
工具与材料
1, 圆规,尺等学习用品.
2, 钢丝钳或尖嘴钳
3, 小铁锤
4, 一英寸长铁钉十几根
5, 木板一块
6, 1—2毫米直径铁丝或铜丝两米长
7, 502胶水一小瓶
制作过程
先设计一辆自行车模型(这里以男式平车为例), 模型大小约 为原车的十二分之一,在纸上画出平面侧视图.
二
将自行车模型分三部件分别制作.
(1) 车把与前叉,
(2) 车架,座垫与书包架.
(3) 车轮. 踏脚板等.
三
先设计制作前叉与车把模具
前叉与车把的制作尺寸,根据实物的十二分之一,大约车把的平直宽度在4厘米,高度在7厘米,先制作简易的模具.
四
制作车把与前叉的简易模具
所谓模具即在木板边用铁钉
依车把尺寸钉出A,B,C,D四个定位点,将钉尾钳断后,铁丝可在定位钉帮助下绕制.(靠木板边,绞动铁丝更方便一些).
五
在模具上弯制车把
车把需30厘米长铁丝制作,取中间一段套住A.B两铁钉向里弯制,再分别饶过C,D两铁钉后交叉.
六
车把的转动轴是两边铁丝铰接而成,绞动前,调整两铁丝互成90度夹角,并且要求两余角要尽量相等,否则极易使得一边铁丝围绕另一边铁丝,造成不均匀,影响车把的转动
七
顺时针铰紧铁丝5---6圈约1厘米宽度,只要铰成螺旋状整齐就可.铁丝较粗时,也可借助钢丝钳夹住绕制.
八
前叉车轴孔的模具制作
要求高低整齐,孔径一致,我们也可以制作一个简易模具,一根铁钉钉在前叉部位”E”处,另外一根距离3厘米”F“点钉上铁钉后，再向下折弯９０度．模具即成。
九
做前叉车轴孔
只要在模具上扳动铁丝,绕过铁钉180度后, 把前叉反过来套上,再绕过铁钉180度,钳紧即可. 车把前叉组件制作好了.
十
车架模具制作
先将画好的自行车设计图放在一块木板上用铁钉钉出G,H,I,J,K,L, 六个定位点.L点是为座垫留出的铁丝长度
十一
继续下一步, 将钉尾钳去,图纸可以向上移出来,木板与钉就成了车架模具了.用笔将几个定位点连成车架,看上去清渐些,也可标上箭头,定位点. 有了定位钉,铁丝在上面饶起来准确方便多了。
十二
车架的制作
必须先与前叉轴连接,难度比较大,需要细心对待,以免车把不灵活. 将车把与前叉放置于原模具上, 截取80厘米长铁丝一根,平整后在铁丝15厘米处开始,由左向右,顺时针密饶5-6圈,宽为1厘米左右.饶2圈用钢丝钳平整压紧一下,只要车把能转动即可.
十三
继续下一步,将车把与前叉和车架连接处套放于”G”,”H”定位钉上.长的一端开始往”I”定位钉顺时针绕2圈(绕2圈,是以后固定踏脚稳妥一些),再往”J”钉逆时针绕一圈,,每次绕钉转动可借助钳子,并压紧。
十四
继续向座垫下的”K”钉绕,绕过”L钉”向下返回(绕过”L点是为了做座垫预留的铁丝长度),再往”j”钉顺时针转一圈,再往”I”点逆时针转2圈后,与另一端交于”K”钉.
十五
将车架上横档那根铁丝, 在座垫K钉处绕一圈, 将三根铁丝夹紧,滴几滴502胶水固定与另一根弯折后一起做书包架和撑脚架.
自行车模型的设计与制作
工具与材料
1, 圆规,尺等学习用品.
2, 钢丝钳或尖嘴钳
3, 小铁锤
4, 一英寸长铁钉十几根
5, 木板一块
6, 1—2毫米直径铁丝或铜丝两米长
7, 502胶水一小瓶
制作过程
先设计一辆自行车模型(这里以男式平车为例), 模型大小约 为原车的十二分之一,在纸上画出平面侧视图.
二
将自行车模型分三部件分别制作.
(1) 车把与前叉,
(2) 车架,座垫与书包架.
(3) 车轮. 踏脚板等.
三
先设计制作前叉与车把模具
前叉与车把的制作尺寸,根据实物的十二分之一,大约车把的平直宽度在4厘米,高度在7厘米,先制作简易的模具.
四
制作车把与前叉的简易模具
所谓模具即在木板边用铁钉
依车把尺寸钉出A,B,C,D四个定位点,将钉尾钳断后,铁丝可在定位钉帮助下绕制.(靠木板边,绞动铁丝更方便一些).
五
在模具上弯制车把
车把需30厘米长铁丝制作,取中间一段套住A.B两铁钉向里弯制,再分别饶过C,D两铁钉后交叉.
六
车把的转动轴是两边铁丝铰接而成,绞动前,调整两铁丝互成90度夹角,并且要求两余角要尽量相等,否则极易使得一边铁丝围绕另一边铁丝,造成不均匀,影响车把的转动
七
顺时针铰紧铁丝5---6圈约1厘米宽度,只要铰成螺旋状整齐就可.铁丝较粗时,也可借助钢丝钳夹住绕制.
八
前叉车轴孔的模具制作
要求高低整齐,孔径一致,我们也可以制作一个简易模具,一根铁钉钉在前叉部位”E”处,另外一根距离3厘米”F“点钉上铁钉后，再向下折弯９０度．模具即成。
九
做前叉车轴孔
只要在模具上扳动铁丝,绕过铁钉180度后, 把前叉反过来套上,再绕过铁钉180度,钳紧即可. 车把前叉组件制作好了.
十
车架模具制作
先将画好的自行车设计图放在一块木板上用铁钉钉出G,H,I,J,K,L, 六个定位点.L点是为座垫留出的铁丝长度
十一
继续下一步, 将钉尾钳去,图纸可以向上移出来,木板与钉就成了车架模具了.用笔将几个定位点连成车架,看上去清渐些,也可标上箭头,定位点. 有了定位钉,铁丝在上面饶起来准确方便多了。
十二
车架的制作
必须先与前叉轴连接,难度比较大,需要细心对待,以免车把不灵活. 将车把与前叉放置于原模具上, 截取80厘米长铁丝一根,平整后在铁丝15厘米处开始,由左向右,顺时针密饶5-6圈,宽为1厘米左右.饶2圈用钢丝钳平整压紧一下,只要车把能转动即可.
十三
继续下一步,将车把与前叉和车架连接处套放于”G”,”H”定位钉上.长的一端开始往”I”定位钉顺时针绕2圈(绕2圈,是以后固定踏脚稳妥一些),再往”J”钉逆时针绕一圈,,每次绕钉转动可借助钳子,并压紧。
十四
继续向座垫下的”K”钉绕,绕过”L钉”向下返回(绕过”L点是为了做座垫预留的铁丝长度),再往”j”钉顺时针转一圈,再往”I”点逆时针转2圈后,与另一端交于”K”钉.
十五
将车架上横档那根铁丝, 在座垫K钉处绕一圈, 将三根铁丝夹紧,滴几滴502胶水固定与另一根弯折后一起做书包架和撑脚架.
十六
整形后脱模,再做踏脚板,座垫用尖咀钳修整.整个车型就显现出来.就差车轮了.
十七
车轮制作,可利用瓶盖做模具既准确又容易些.找一只合适大小的瓶盖,在中间用尖物钻一个小孔,在瓶盖边上锯出一条狭缝。
十八
车轮制作
取一段30厘米长的铁丝,在开头1厘米处折弯90度后,插入瓶盖中心孔,嵌入瓶盖边狭缝内,折弯后沿着瓶盖外围绕一圈,再由狭缝进入瓶盖中心, 最后用钳子折弯90度
十九
轮子脱模后作还需用钳子修整几个弯角,使弯角尖挺一些,并排两车条用502胶水胶上,车轮制作完成.
二十
将车轮装上,整车整形后自行车模型制作完成
