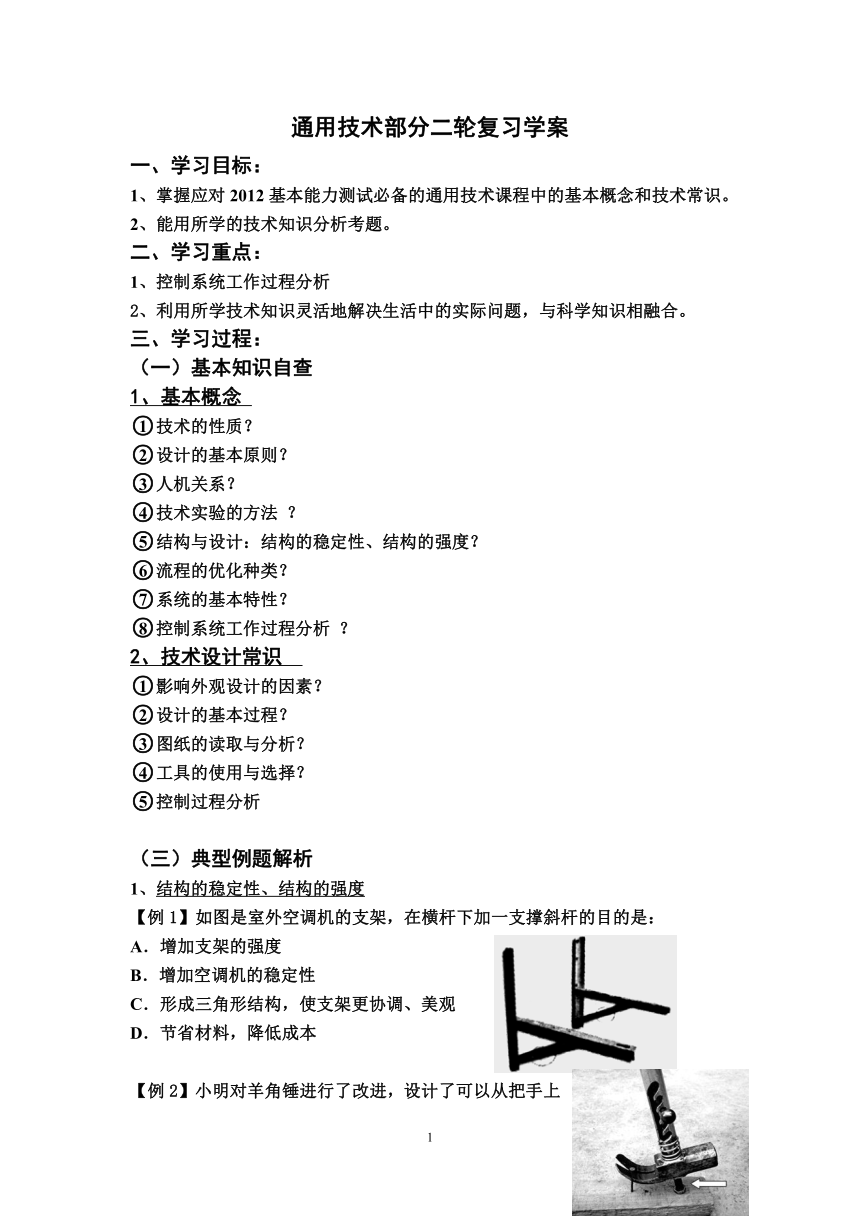

通用技术部分二轮复习学案
一、学习目标：
1、掌握应对2012基本能力测试必备的通用技术课程中的基本概念和技术常识。
2、能用所学的技术知识分析考题。
二、学习重点：
1、控制系统工作过程分析
2、利用所学技术知识灵活地解决生活中的实际问题，与科学知识相融合。
三、学习过程：
（一）基本知识自查
1、基本概念
技术的性质？
设计的基本原则？
人机关系？
技术实验的方法 ？
结构与设计：结构的稳定性、结构的强度？
流程的优化种类？
系统的基本特性？
控制系统工作过程分析 ？
2、技术设计常识
影响外观设计的因素？
设计的基本过程？
图纸的读取与分析？
工具的使用与选择？
控制过程分析
（三）典型例题解析
1、结构的稳定性、结构的强度
【例1】如图是室外空调机的支架，在横杆下加一支撑斜杆的目的是：
A．增加支架的强度
B．增加空调机的稳定性
C．形成三角形结构，使支架更协调、美观
D．节省材料，降低成本
【例2】小明对羊角锤进行了改进，设计了可以从把手上调控的活动部位，在拔不同的钉子时其活动部位可以根据实际需要伸缩（如下图所示）。对于这一创新成果, 下列说法正确的是
A．对于常用工具的改进不可以申请专利
B．伸出部分采用较粗的钢材，主要是从结构稳定性方面考虑的
C．伸出部分设计了稍微宽大的头，可以从压强的角度来解释.
D．该作品的制造主要体现了设计的实用性原则
2、系统的基本特性

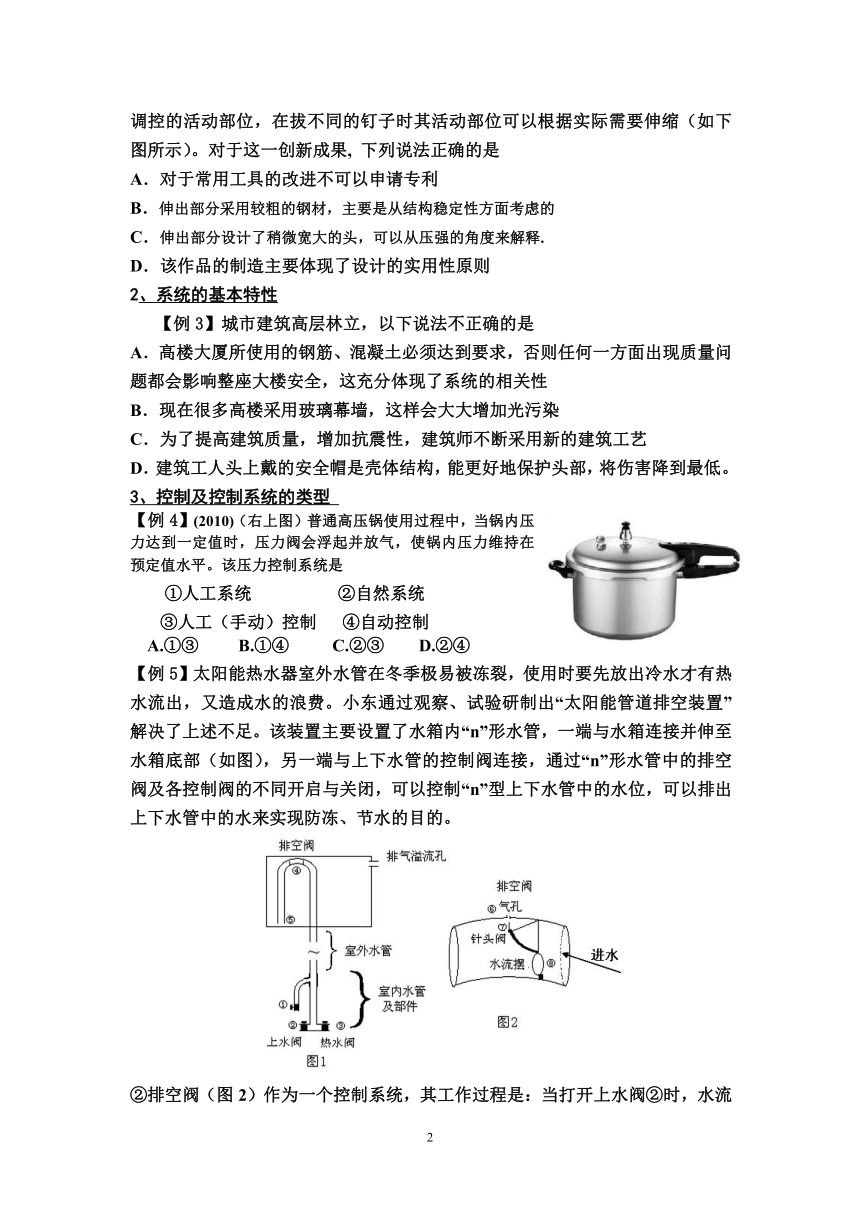

【例3】城市建筑高层林立，以下说法不正确的是
A．高楼大厦所使用的钢筋、混凝土必须达到要求，否则任何一方面出现质量问题都会影响整座大楼安全，这充分体现了系统的相关性
B．现在很多高楼采用玻璃幕墙，这样会大大增加光污染
C．为了提高建筑质量，增加抗震性，建筑师不断采用新的建筑工艺
D．建筑工人头上戴的安全帽是壳体结构，能更好地保护头部，将伤害降到最低。
3、控制及控制系统的类型
【例4】(2010)（右上图）普通高压锅使用过程中，当锅内压力达到一定值时，压力阀会浮起并放气，使锅内压力维持在预定值水平。该压力控制系统是
①人工系统 ②自然系统
③人工（手动）控制 ④自动控制
A.①③ B.①④ C.②③ D.②④
【例5】太阳能热水器室外水管在冬季极易被冻裂，使用时要先放出冷水才有热水流出，又造成水的浪费。小东通过观察、试验研制出“太阳能管道排空装置”解决了上述不足。该装置主要设置了水箱内“n”形水管，一端与水箱连接并伸至水箱底部（如图），另一端与上下水管的控制阀连接，通过“n”形水管中的排空阀及各控制阀的不同开启与关闭，可以控制“n”型上下水管中的水位，可以排出上下水管中的水来实现防冻、节水的目的。
②排空阀（图2）作为一个控制系统，其工作过程是：当打开上水阀②时，水流冲击水流摆⑧，控制针头阀⑦将气孔⑥堵住，水流入水箱。
请回答下列问题：
该系统为 控制系统（填“开环”或“闭环”），
其被控对象为 ， 执行器为 ，
传感器为 ， 控制器为 。
4、图纸的读取与分析
（1）【尺寸标注】
【例6】分析某零件的主视图(右图)，以下说法正确的是：
A、共有3处错误 B、“15”标注是错的
C、“16”标注是错的 D、“16”应为R16
【例7】上图中要标注数值为0.2m的铁架台底座的长度（如右图，比例1:10），则所注位置和尺寸数字合适的是
A．甲处 200 B．乙处 20
C．甲处 20 D．乙处 2000
知识点补充
◆常见的尺寸注法
1、 标注线性尺寸时，可先根据具体情况画出尺寸界线；
尺寸线必须与所标注的线性结构平行。
◇水平尺寸的尺寸数字字头朝上，写在尺寸线上方；
◇竖直尺寸的尺寸数字字头朝左，写在尺寸线左方；
◇倾斜尺寸的尺寸数字字头有朝上的趋势，注在尺寸线的上侧；
◇应尽量避免在图示30°范围内标注尺寸。
2、标注圆弧及圆的尺寸时，一般用轮廓线作为尺寸界线，尺寸线或其延长线要通过圆心，
3、 角度、弦长和弧长的标注
4、避免各种图线通过尺寸数字
5、 小图形没有足够空位按原格式标注尺寸时，箭头可画在尺寸界线的外侧，或用小圆点代替两个箭头，尺寸数字也可写在尺寸界线的外侧或引出标注
◆尺寸标注基本规则
1、图样上所注的尺寸数值为物体的真实大小，与图形的大小、比例及绘图的准确度无关。
2、图样中的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
4、物体的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
（2）【电路图】
【例8】保险仓库门控制电路的两把钥匙分别有两名工作人员保管，单把钥匙无法打开，如图所示电路中符合要求的是（ ）
【例9】小设计也有“大”用途。右图为某同学用一节电池，一个电阻和一个耳机制作的简易线路判断器。他可以用此判断的是
A．导线是否断路 　　　 B．灯泡是否烧毁
C．开关的好坏 　　 D．电阻的具体数值
